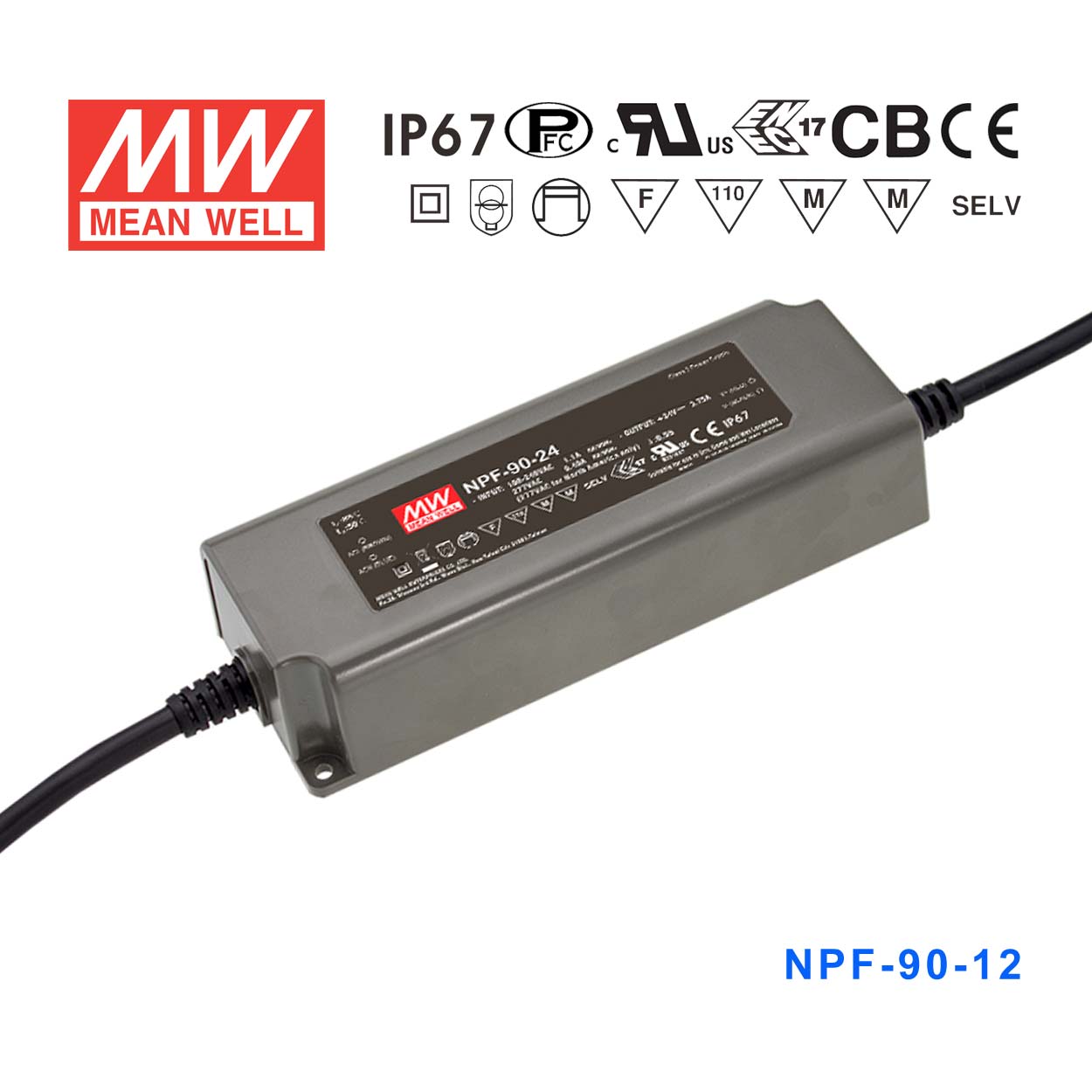

NPF-90-12 · 塑壳IP67防水带PFC低空载损耗 LED电源

Mean Well · Enclosed Switching Power Supply · 90W 12

输出电压: 12 V DC
额定功率: 90 W
输出电流: 7.5 A

¥184.00市场价 ¥239.20含 13% 增值税

选择型号 — NPF-90系列NPF-90-12

NPF-90-1290W · 12V · 7.5A

NPF-90-1590W · 15V · 6A NPF-90-2090W · 20V · 4.5A NPF-90-2490W · 24V · 3.75A NPF-90-3090W · 30V · 3A NPF-90-3690W · 36V · 2.5A NPF-90-4290.3W · 42V · 2.15A NPF-90-4890.2W · 48V · 1.88A NPF-90-5490.2W · 54V · 1.67A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NPF-90-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NPF-90-12 为该系列 12V 输出型号：额定电流 7.5A，额定功率 90W，典型效率 89%。

NPF-90系列是一款90W 交流变直流LED电源供应器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压90~305VAC，并提供输出额定电压介于12V~54V间的多种机型。因具有最高可达91%之转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。整系列符合IP67防护等级，适合应用于干燥，潮湿，淋雨的环境下。

产品特点

恒流模式+恒压模式输出
塑胶机壳，Class II设计
内置主动式PFC功能
Class 2电源(除NPF-90-12/15外)
空载功耗<0.15W
全封闭型塑胶外壳满足IP67等级
寿命>50000小时
5年质保

规格参数

NPF-90-12参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 12V
恒电流范围^注2: 7.2 ~ 12V
额定电流: 7.5A
额定功率^注5: 90W
纹波与噪声(最大)^注3: 150mVp-p
电压精度^注4: ±4.0%
线性调整率: ±0.5%
负载调整率: ±1.5%
启动,上升时间^注6: 500ms, 80ms 115VAC / 230VAC
保持时间(Typ.): 16ms/230VAC 16ms/115VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.98/115VAC, PF≧0.96/230VAC, PF≧0.94/277VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧60%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.): 89%
交流电流: 0.95A / 115VAC 0.5A / 230VAC 0.4A / 277VAC
浪涌电流(Typ.): 冷启动60A(在50% Ipeak下测试twidth=550μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置3台 (B型断路器) / 6台 (C型断路器)
漏电流: <0.25mA / 277VAC
空载功耗: <0.15W

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 15 ~ 17V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃(请参考"输出负载VS温度"部分)
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范^注8: UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, GB/T19510.1,GB/T19510.213, EAC TP TC 004,IP67认证通过，设计参照 BS EN/EN60335-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: 符合BS EN/EN55015,BS EN/EN61000-3-2 Class C(@负载≧60%);BS EN/EN61000-3-3; GB/T 17743, GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对线:2KV);EAC TP TC 020

其它

MTBF: 2749.4K hrs min. Telcordia SR-332 (Bellcore) ; 292.8Khrs min. MIL-HDBK-217F (25℃)
尺寸: 171*63*37.5mm (L*W*H)
包装: 0.77Kg; 18pcs/14.9Kg/0.82CUFT

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

NPF-90-12 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

NPF-90-12 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

NPF-90-12 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED面板照明
LED投光灯
LED装饰照明
LED隧道照明
移动标志
