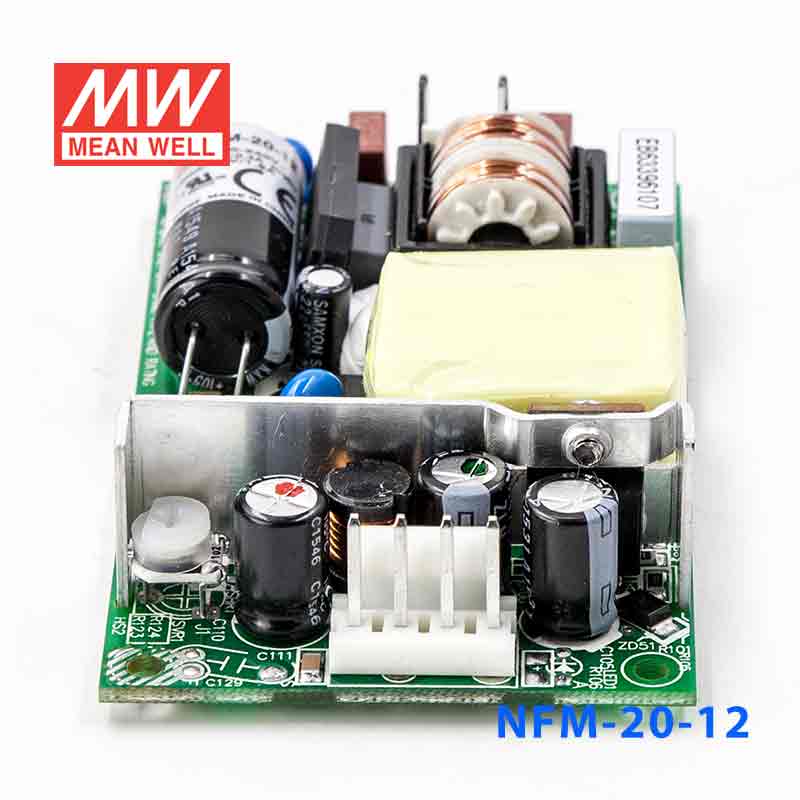

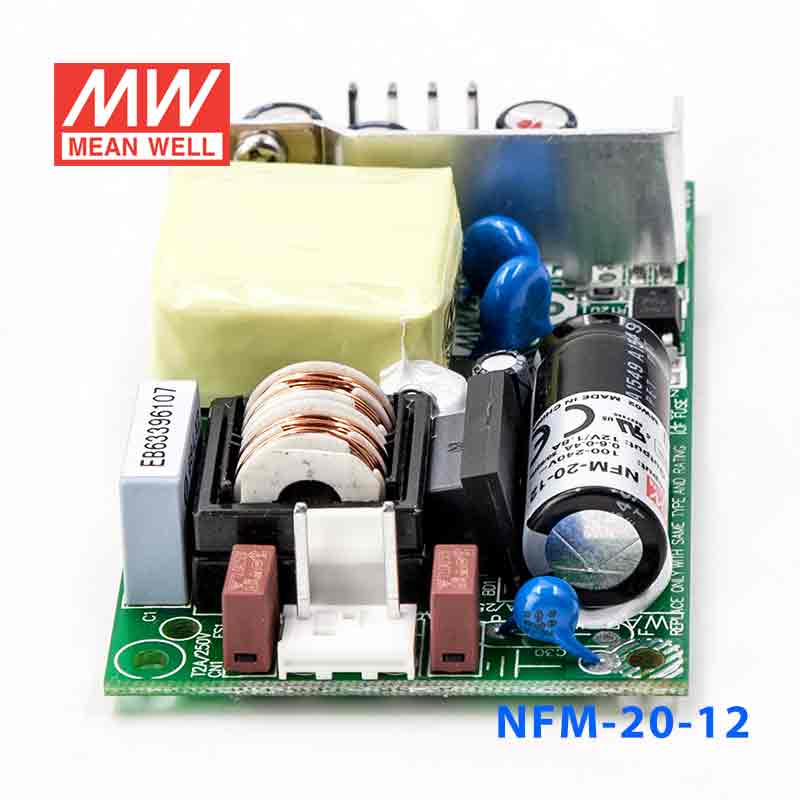

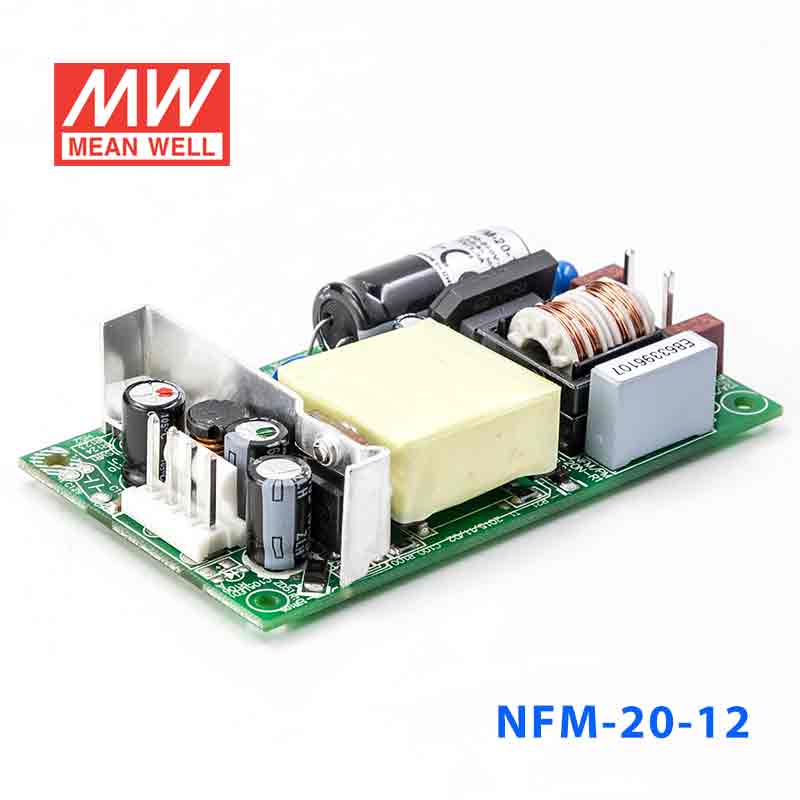

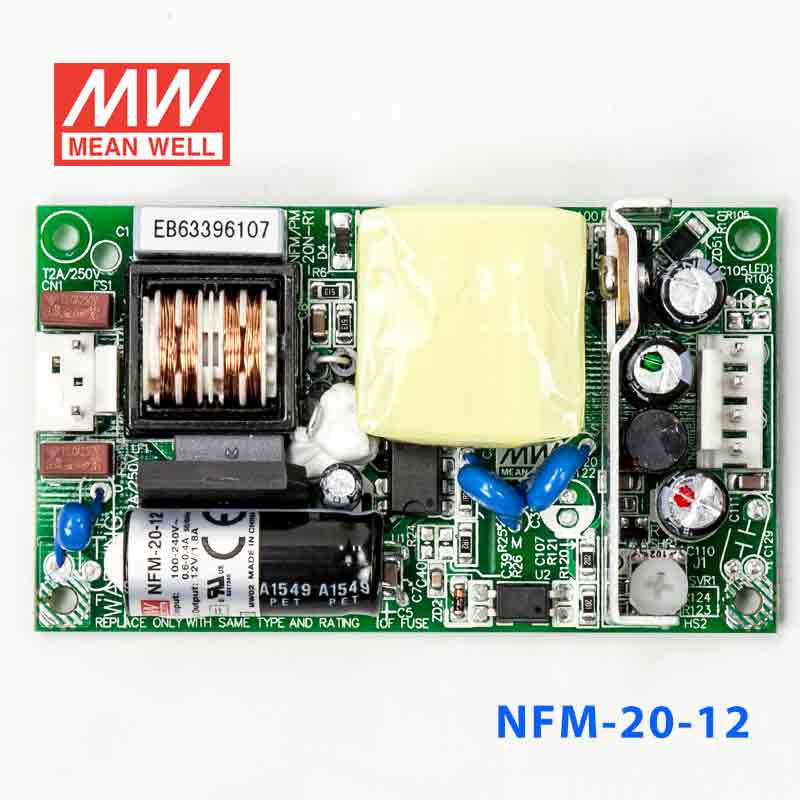

NFM-20-12 · 微漏电PCB板单路输出板上插装型医用开关电源

Mean Well · Enclosed Switching Power Supply · 21.6W 12

输出电压: 12 V DC
额定功率: 21.6 W
输出电流: 1.8 A

¥113.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NFM-20-12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NFM-20-12 为该系列 12V 输出型号：额定电流 1.8A，额定功率 21.6W，典型效率 81%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压/过温度
超小型尺寸，重量轻
自然风冷
通过医疗类安规认证(2级MOPP患者保护措施)
空载功率消耗<0.75W
100%满载老化测试
可任选光板版本
开关工作频率：90KHZ
高信赖性
对系统适当的考量，可适合BF型应用
3年质保

规格参数

NFM-20-12参数摘自官方规格书（2020-09-20 版）下载规格书 PDF

输出

直流电压: 12V
额定电流: 1.8A
电流范围: 0 ~ 1.8A
额定功率: 21.6W
纹波与噪声 (最大)^注2: 150mVp-p
电压调整范围: 10.8 ~ 13.2V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 500ms, 20ms/230VAC 500ms,20ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 15ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 440Hz
效率(Typ.): 81%
交流电流(Typ.): 0.6A/115VAC 0.4A/230VAC
浪涌电流(Typ.): 冷启动：30A/115VAC 65A/230VAC
漏电流^注6: 对地漏电流< 300μA/264VAC , 接触电流< 100μA/264VAC

保护

过负载: 大于额定输出功率的105% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 13.8 ~ 16.2V 保护模式:关闭输出，二极管钳位
过温度^注5: 晶体内部接点温度超过160℃,启动过温度保护保护模式:关闭输出电压,温度下降后自动恢复

环境

工作温度: -20～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: ANSI/AAMI ES60601-1,TUV EN60601-1, IEC60601-1,EAC TP TC 004认证通过
绝缘防护等级: 一次侧-二次侧: 2xMOPP, 一次侧-接地:1xMOPP, 二次侧-接地:1xMOPP
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55011(CISPR11),EN55032 (CISPR32) Class B, EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55035, EN60601-1-2, EN61204-3,医疗类安规认证标准, EAC TP TC 020

其它

MTBF: ≥487.8Khrs. MIL-HDBK-217F (25℃)
尺寸: 89*51*19.3mm (L*W*H)
包装: 0.09Kg; 105pcs/10.5Kg/0.94CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.com)
过温度保护(OTP)由控制IC (U1)内置,上述过温保护功能的灵敏度是由供应商所提供的IC规格所决定的。
接触电流测量方法：从初级输入到直流输出。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

医疗设备 — 诊断仪器、监护设备、家用医疗器械等对漏电流和安规要求严格的场合。
工业控制 — 自动化设备、传感器供电、小型控制系统等。
智能家居 — 智能控制器、安防系统、楼宇自动化设备等。
仪器仪表 — 测试设备、实验室仪器、便携式测量工具等。
消费电子 — 需要嵌入式电源方案的各类小型电子产品。
