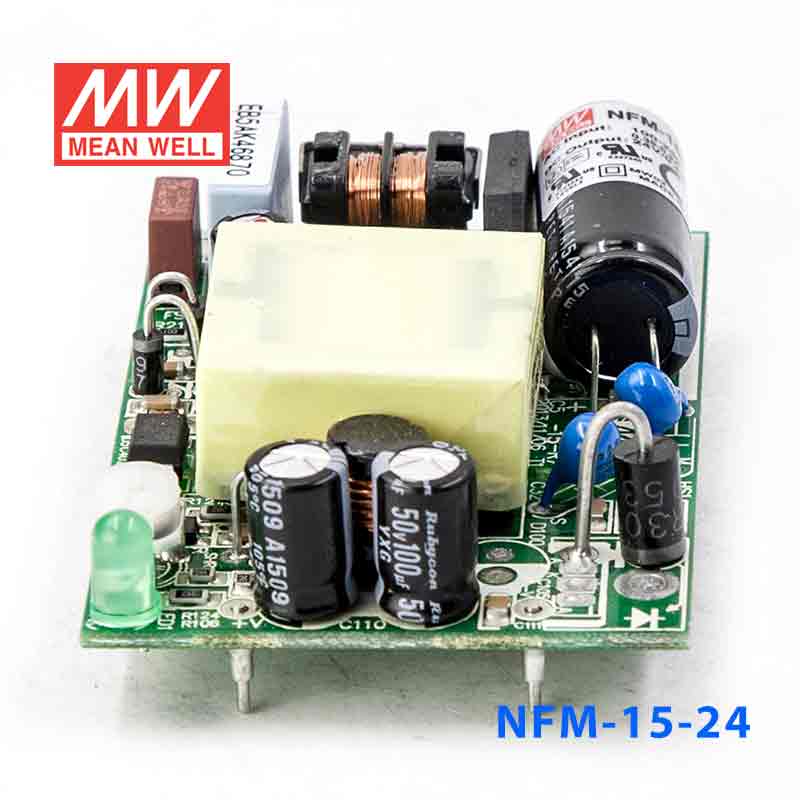

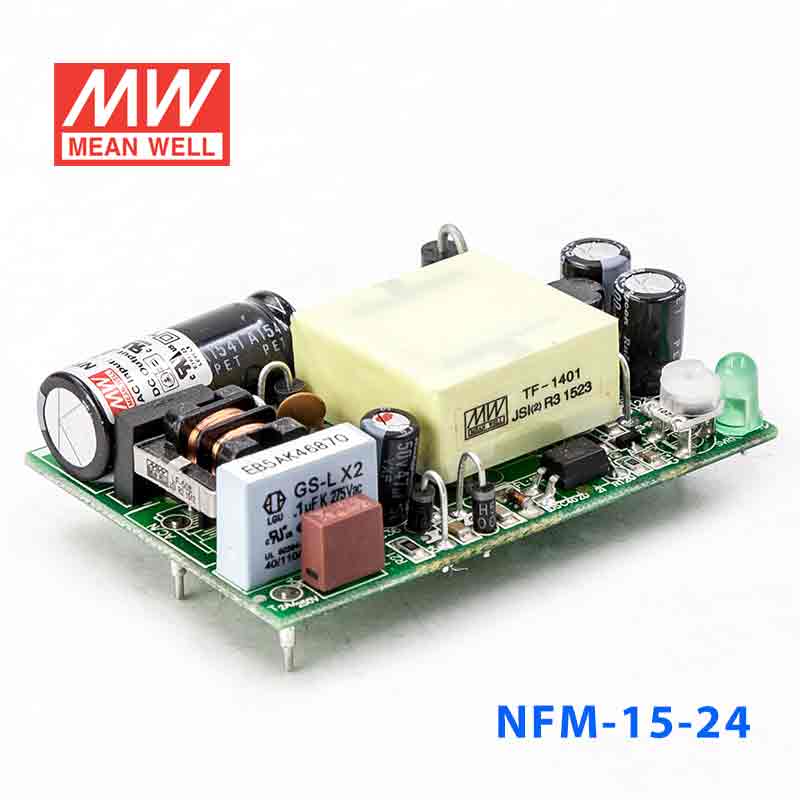

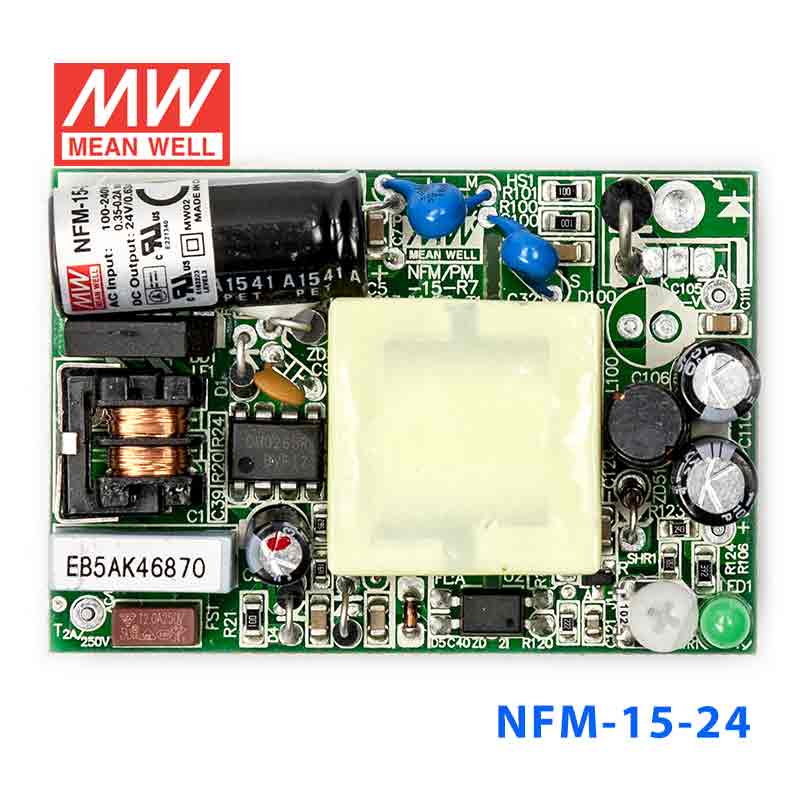

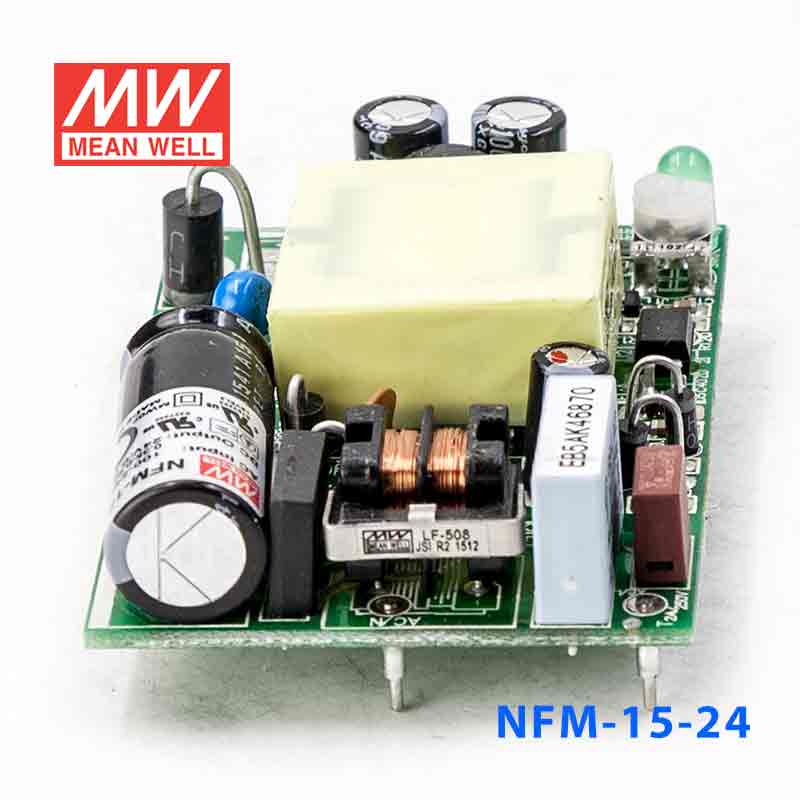

NFM-15-24 · 微漏电PCB板单路输出板上插装型医用开关电源

Mean Well · Enclosed Switching Power Supply · 15.12W 24

输出电压: 24 V DC
额定功率: 15.1 W
输出电流: 0.63 A

¥88.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NFM-15-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NFM-15-24 为该系列 24V 输出型号：额定电流 0.63A，额定功率 15.12W，典型效率 81%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压/过温度
超小型尺寸，重量轻
自然风冷
隔离级别classⅡ
通过医疗类安规认证(2级MOPP患者保护措施)
空载功率消耗<0.5W
100%满载老化测试
开关工作频率：67KHZ
高信赖性
对系统适当的考量，可适合BF型应用
3年质保

规格参数

NFM-15-24参数摘自官方规格书（2020-09-20 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 0.63A
电流范围: 0 ~ 0.63A
额定功率: 15.12W
纹波与噪声(最大)^注2: 240mVp-p
电压调整范围: 21.6 ~ 26.4V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 1000ms, 20ms/230VAC 1000ms,20ms/115VAC(满载时)
保持时间(Typ.): 100ms/230VAC 24ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 440Hz
效率(Typ.): 81%
交流电流(Typ.): 0.35A/115VAC 0.2A/230VAC
浪涌电流(Typ.): 冷启动：30A/115VAC 50A/230VAC
漏电流^注6: 接触电流< 80μA/264VAC

保护

过负载: 大于额定输出功率的105% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 27.6 ~ 32.4V 保护模式:关闭输出，二极管钳位型
过温度^注5: 晶体内部接点温度超过140℃,启动过温度保护保护模式:关闭输出电压,温度下降后自动恢复

环境

工作温度: -20～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容(备注4)

安全规范: ANSI/AAMI ES60601-1,TUV EN60601-1, IEC60601-1, UL60950-1, EAC TP TC 004 认证通过
绝缘防护等级: 一次侧-二次侧: 2xMOPP
耐压: I/P-O/P:4KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55011(CISPR11),EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合 EN61000-4-2,3,4,5,6,8,11, EN55035, EN60601-1-2, EN61204-3, 医疗类安规认证标准, EAC TP TC 020

其它

MTBF: ≥499.7Khrs. MIL-HDBK-217F (25℃)
尺寸: 70*48*22mm (L*W*H)
包装: 0.065Kg; 120pcs/8.8Kg/0.94CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。
过温度保护(OTP)由控制IC (U1)内置,所以上述过温保护功能的灵敏度是由供应商所提供的IC规格所决定的。
接触电流测量方法：从初级输入到直流输出。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

典型应用

■ 典型应用

医疗设备 — 诊断设备、监护仪、理疗仪器、家用医疗器械
工业控制 — 自动化设备、传感器供电、小型控制面板
测试测量 — 精密测量仪器、实验室设备、测试治具
智能家居 — 智能控制器、安防系统、楼宇自动化模块
消费电子 — 嵌入式系统、小型电子产品、充电设备
