明纬 MEAN WELL

明纬官方正品3 年保修

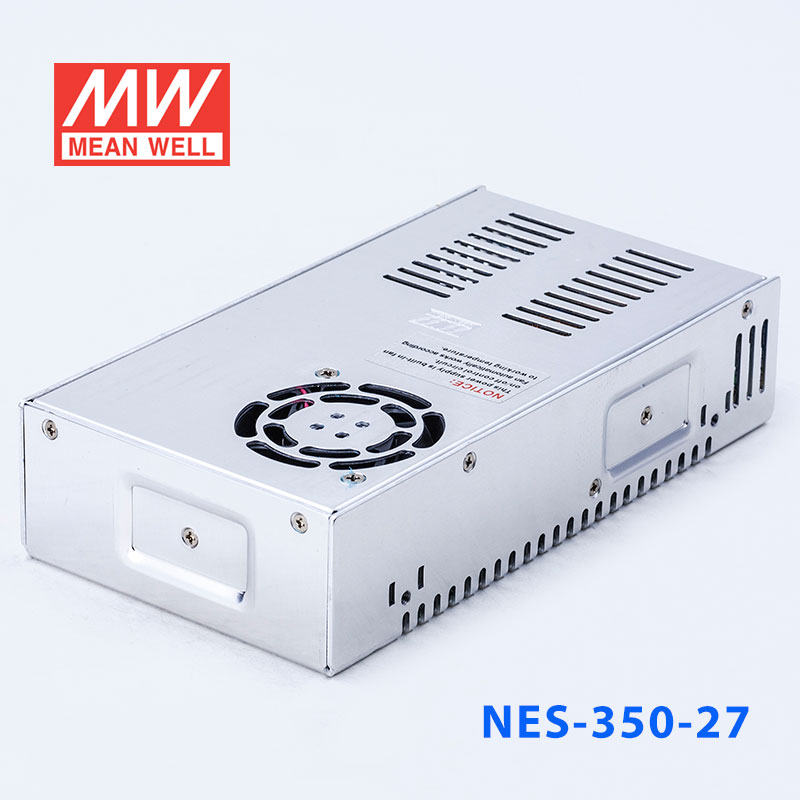

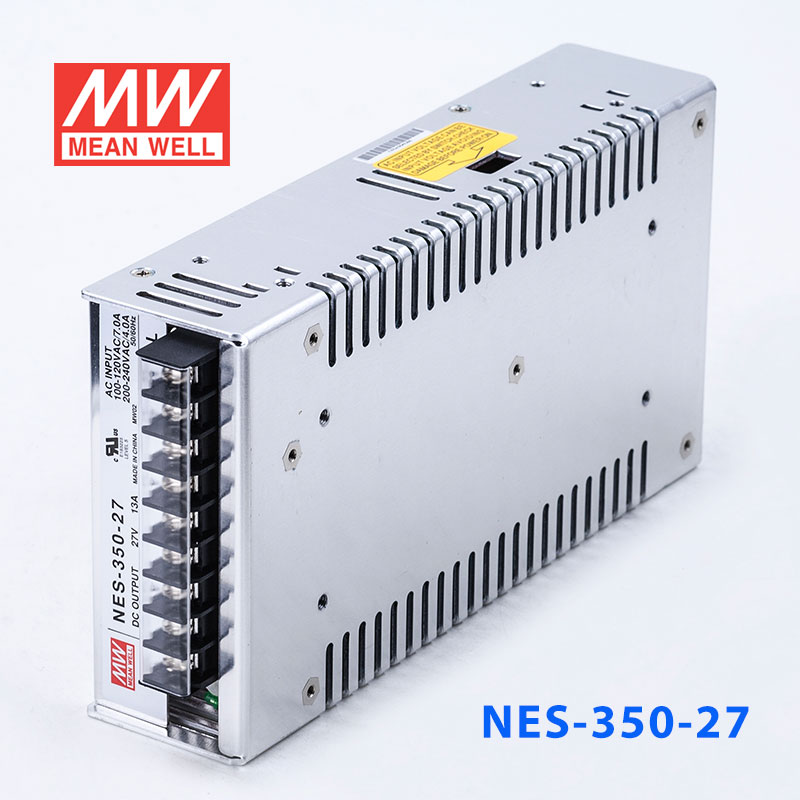

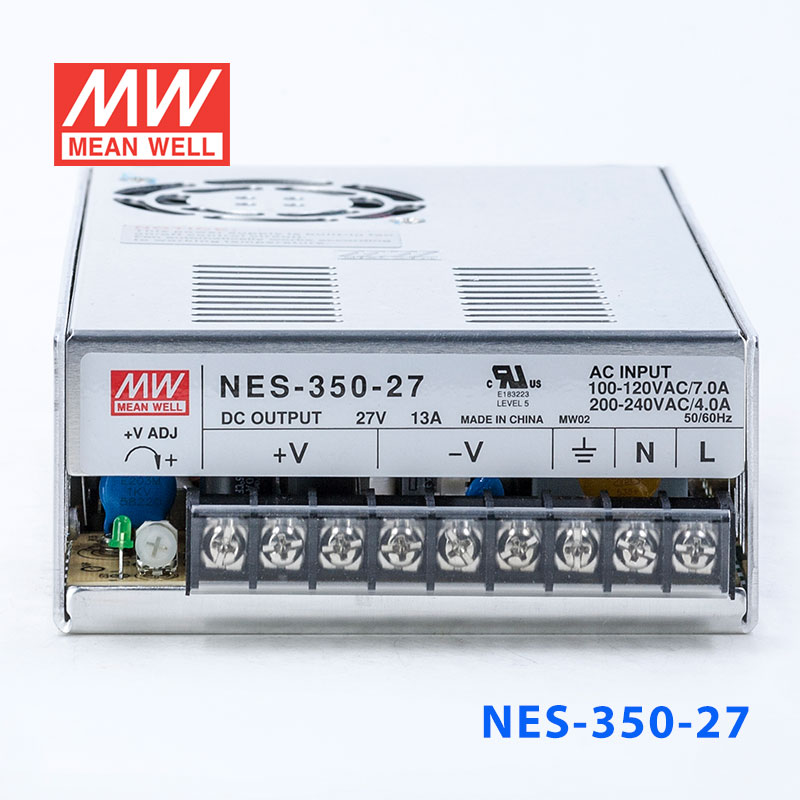

NES-350-27 · 27V 单路输出经济型开关电源

NE系列

输出电压: 27 V DC
额定功率: 351 W
输出电流: 13 A

¥308.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NES-350-27，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NES-350-27 为该系列 27V 输出型号：额定电流 13A，额定功率 351W，典型效率 88%。

产品特点

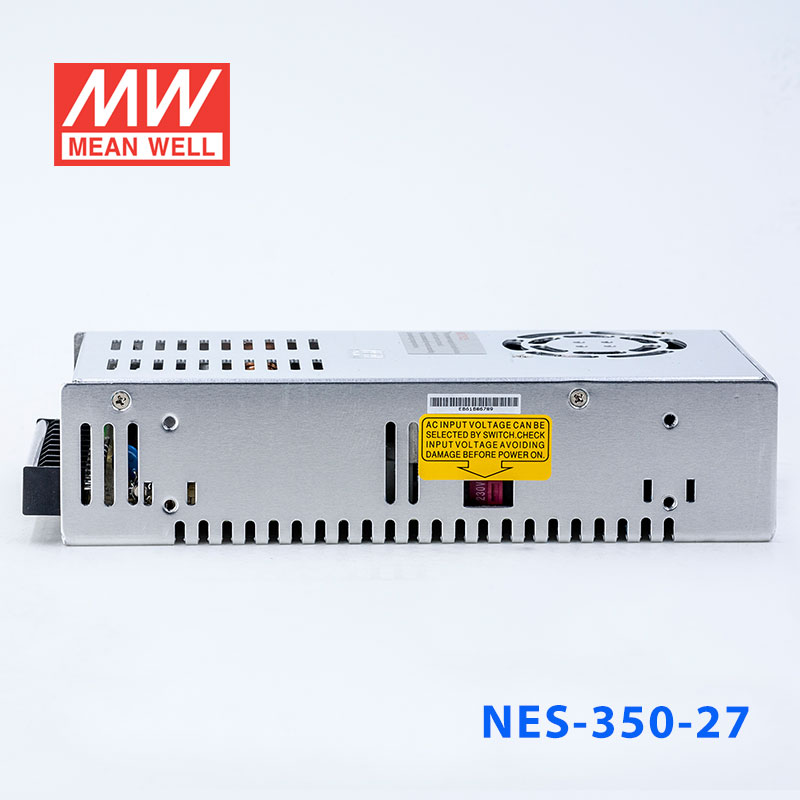

交流输入范围通过开关切换
保护种类：短路/过负载/过电压/过温度
内置直流风扇强制风冷
可承受300vac浪涌输入5秒
具有冷却风扇开关控制
具有恒流限制电路
100%满载老化测试
LED电源指示
开关工作频率：90KHz
低成本，高可靠度
2年质保

规格参数

NES-350-27参数摘自官方规格书（2021-09-15 版）下载规格书 PDF

输出

直流电压: 27V
额定电流: 13A
电流范围: 0 ~ 13A
额定功率: 351W
纹波与噪声 (最大)^注2: 200mVp-p
电压调整范围: 26 ~ 32V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 1000ms, 50ms/230VAC 1000ms,50ms/115VAC(满载时)
保持时间: 20ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 132VAC / 180 ~ 264VAC(通过开关切换) 254 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 88%
交流电流: 7A/115VAC 4A/230VAC
浪涌电流(最大): 40A/115VAC 60A/230VAC
漏电流: <3.5mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:恒流限制，负载异常条件移除后可自动恢复
过电压: 33.7 ~ 39.2V 保护模式:关断输出电压,重启恢复
过温度: 90℃±5℃(3.3~7.5V); 85℃±5℃(12~15V); 80℃±5℃(24V);75℃±5℃(27~48V) (TSW1检测机壳温度) 保护模式:关断输出电压, 温度下降后可自动恢复

功能

风扇开关控制(Typ.): RTH2≧50℃风扇启动, ≦45℃风扇关闭(3.3 ~ 7.5V) RTH2≧55℃风扇启动, ≦50℃风扇关闭(12 ~ 48V)

环境

工作温度: -20～+60℃ (请参考负载减额曲线)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟

安规

安全规范: UL60950-1认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH

其它

MTBF: ≥234.3K hrs. MIL-HDBK-217F (25℃)
尺寸: 215*115*50mm (L*W*H)
包装: 1.07Kg; 12pcs/13.5Kg/0.9CUFT

测试条件与备注3

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。

技术图纸

典型应用

■ 典型应用

工业自动化 — 适用于控制系统、传感器供电、执行器驱动等。
LED照明 — 为大功率LED显示屏、LED灯具提供稳定电源。
安防监控 — 广泛应用于监控摄像头、门禁系统、报警设备等。
通讯设备 — 为网络设备、通信基站辅助设备提供电源。
仪器仪表 — 适用于各类测试设备、测量仪器等。

资料下载

规格书1

NES-350-27 规格书PDF下载
