首页产品中心产品系列NES-150-48

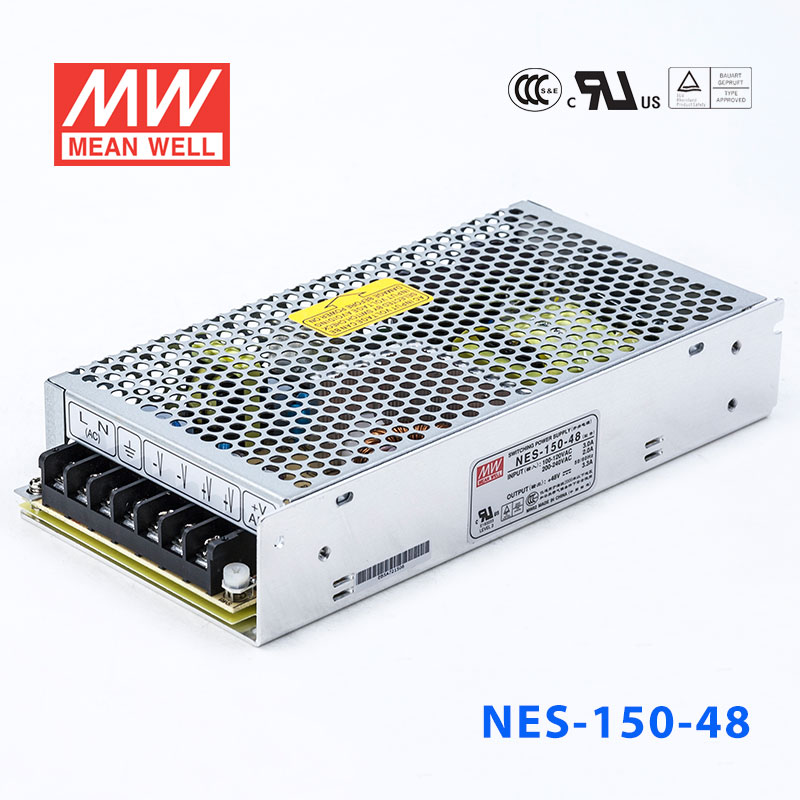

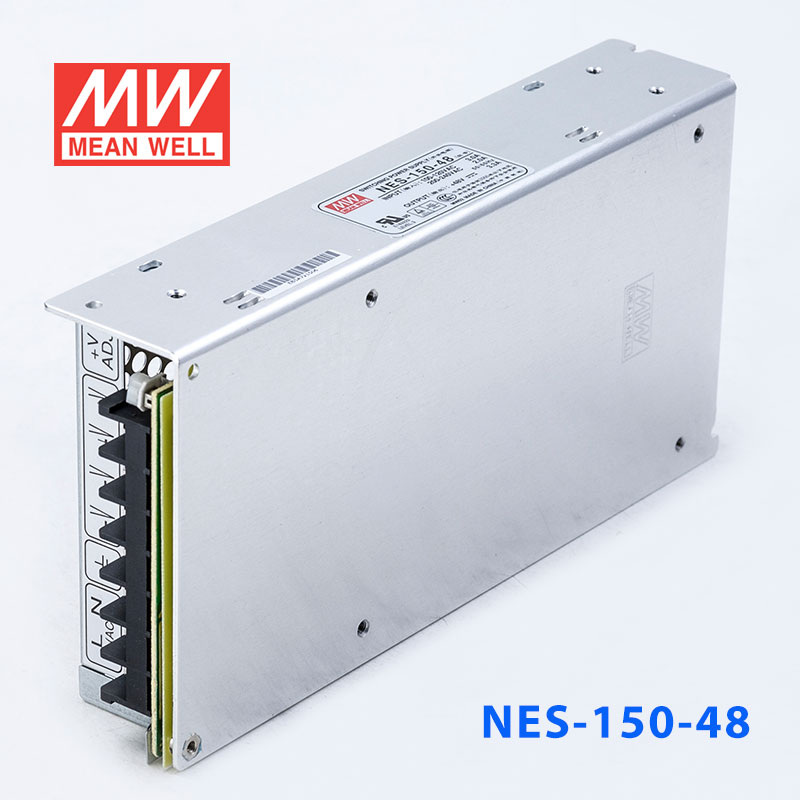

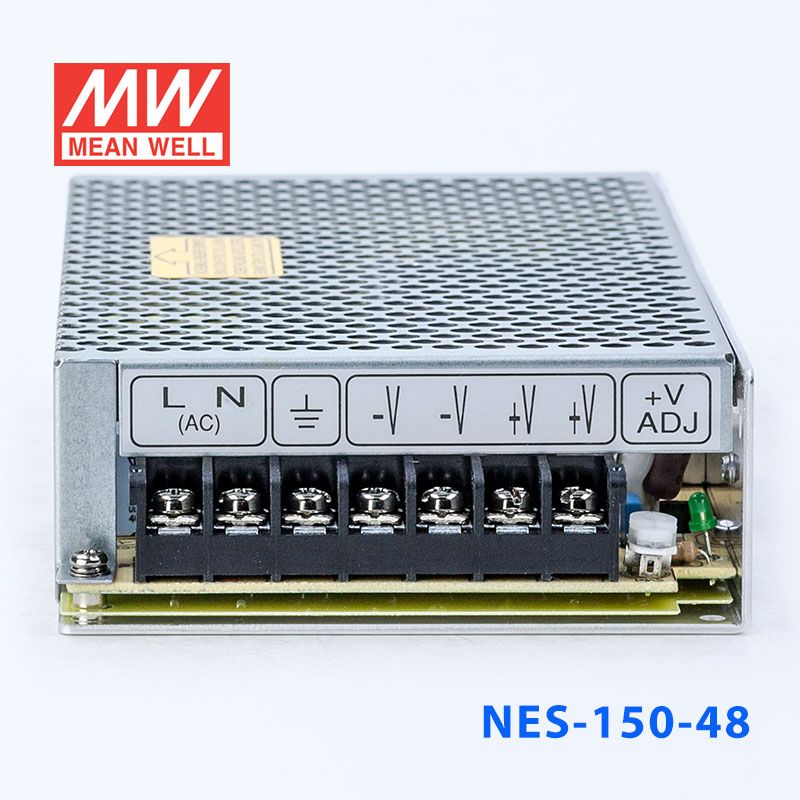

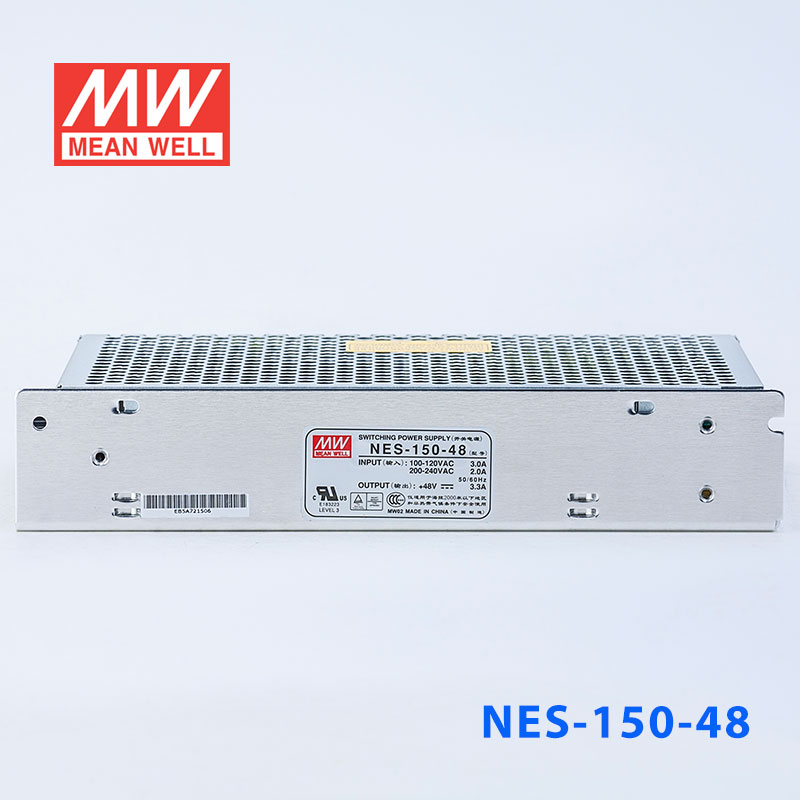

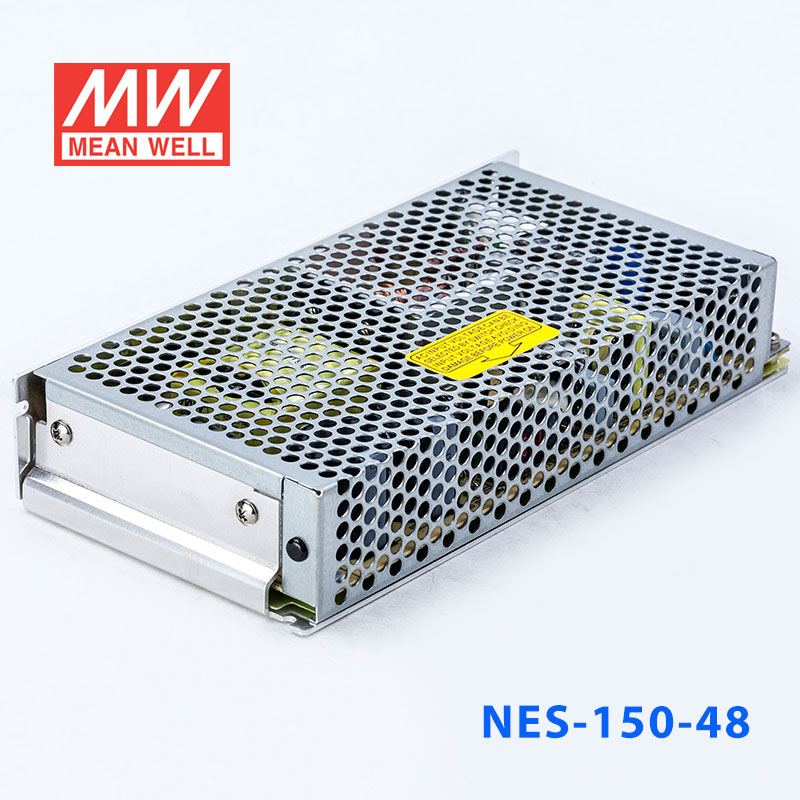

NES-150-48 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

NES-150-48 · 48V 单路输出CCC认证 开关电源

NE系列
输出电压
48 V DC
额定功率
158.4 W
输出电流
3.3 A
¥198.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 NES-150-48,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

NES-150-48 为该系列 48V 输出型号:额定电流 3.3A,额定功率 158.4W,典型效率 86%。

产品特点

  • 交流输入范围通过开关切换
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • LED电源指示
  • 100%满载老化测试
  • 高效、寿命长、高可靠
  • 2年质保

规格参数

NES-150-48·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
48V
额定电流
3.3A
电流范围
0 ~ 3.3A
额定功率
158.4W
纹波与噪声 (最大)注2
200mVp-p
电压调整范围
45.6 ~ 52.8V
电压精度注3
±1.0%
线性调整率注4
±0.5%
负载调整率注5
±0.5%
启动、上升时间注8
800ms, 20ms/230VAC 1200ms,30ms/115VAC(满载时)
保持时间(Typ.)
24ms/230VAC 20ms/115VAC(满载时)

输入

电压范围
90 ~ 132VAC/180~264VAC(开关切换)或254 ~ 373VDC
频率范围
47 ~ 63Hz
效率(Typ.)
86%
交流电流(Typ.)
3A/115VAC 2A/230VAC
浪涌电流(Typ.)
冷启动:45A/230VAC
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的110%~ 150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
55.2 ~ 64.8V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-20~+60℃ (请参考负载减额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范注6
UL60950-1, TUV EN60950-1,GB4943.1:2011认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 70%RH
电磁干扰
符合EN55032 (CISPR32) Class B,GB9254 CLASS B
谐波电流
符合EN61000-3-2,-3,GB17625.1
电磁耐受
符合EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024 ,EN61000-6-1,A级重工业标准

其它

MTBF
≥433.3K hrs. MIL-HDBK-217F (25℃)
尺寸
199*98*38mm (L*W*H)
包装
0.7Kg; 20pcs/15Kg/0.85CUFT
测试条件与备注8
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从0%到100%额定负载。
  6. 按照GB4943.1的要求,电源仅适用于海拔2000米以下地区和非热带气候条件下安全使用。
  7. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
  8. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间延长。

技术图纸

NES-150-48 机构尺寸
机构尺寸左右滑动 · 点击查看大图
NES-150-48 方框图
方框图左右滑动 · 点击查看大图
NES-150-48 负载减额曲线
负载减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED显示屏/照明 — 为中小型LED显示屏、广告牌及工业照明提供稳定电源。
  • 安防监控 — 为监控摄像头、门禁系统、报警设备等提供可靠电源。
  • 通讯设备 — 适用于小型网络设备、接入点、数据传输模块等。
  • 仪器仪表 — 为各类测试设备、测量仪器、实验室设备供电。
  • 机械设备 — 适用于小型数控机床、包装机械、自动化生产线等。

资料下载

规格书1

NES-150-48 规格书PDF下载

您可能感兴趣

NSP-150-48 NSP-150-48明纬151.2W 48V3.15A机壳AC/DC电源内置PFC
NSP-150-48

NSP-150-48明纬151.2W 48V3.15A机壳AC/DC电源内置PFC

85~305VAC全范围交流输入,工作温度-40~85°C,CB/CCC/UL/EAC/BSMI认证,质保5年

电压
48V
功率
151.2W
即将售罄
¥183.00
NES-200-48 NES-200-48 200W 48V4.2A 单路输出经济型明纬开关电源(NE系列)
NES-200-48

NES-200-48 200W 48V4.2A 单路输出经济型明纬开关电源(NE系列)

■ 产品概述 明纬NES-200-48是一款200W单路输出经济型开关电源,专为各类工业应用提供稳定可靠的48V直流电源。

电压
48V
功率
211.2W
无货
¥259.00

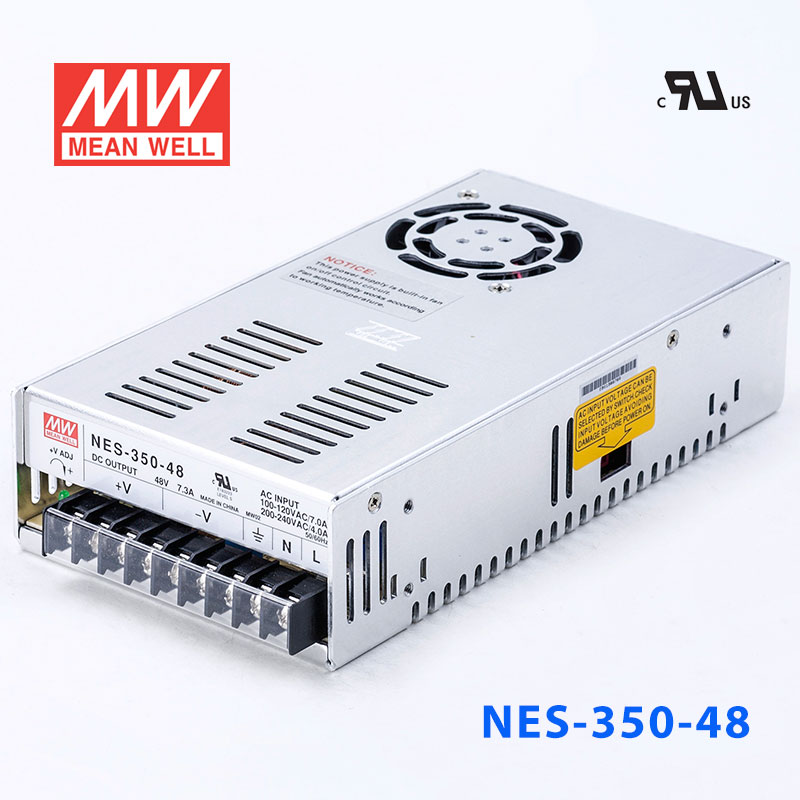

NES-350-48 NES-350-48 350W 48V7.3A 单路输出经济型明纬开关电源(NE系列)
