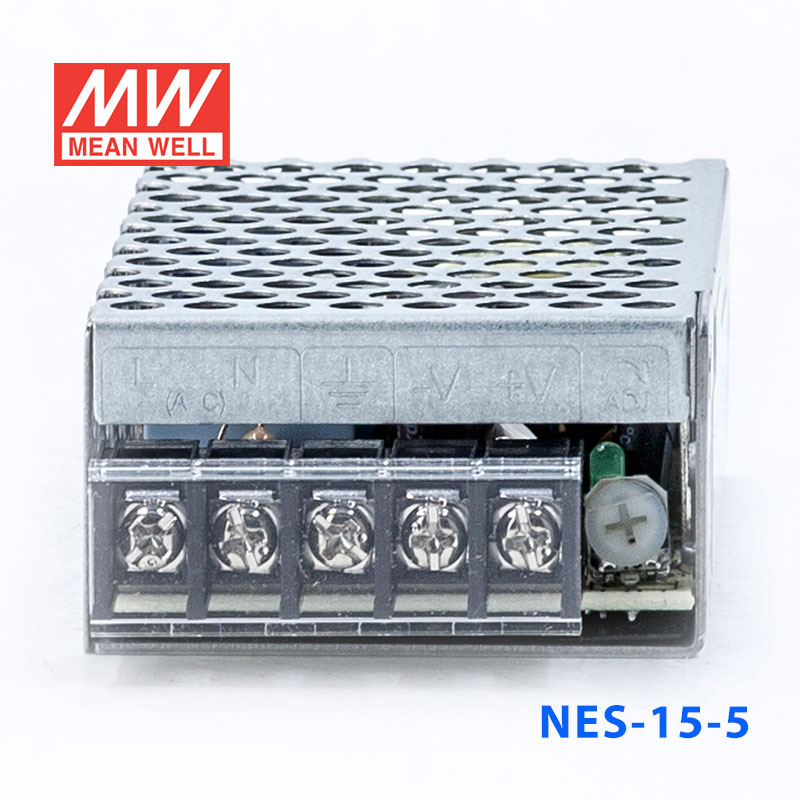

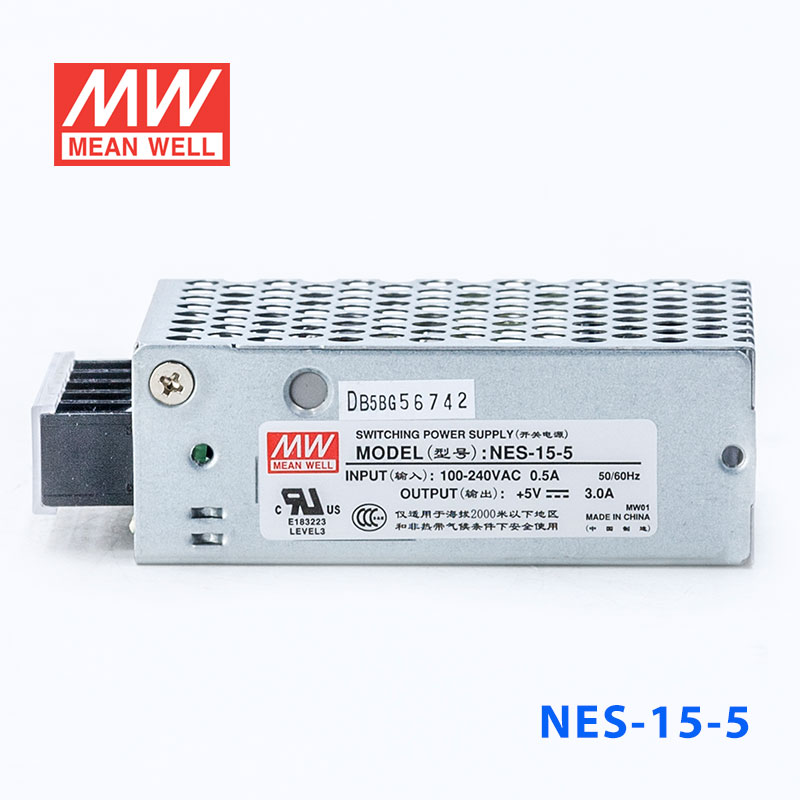

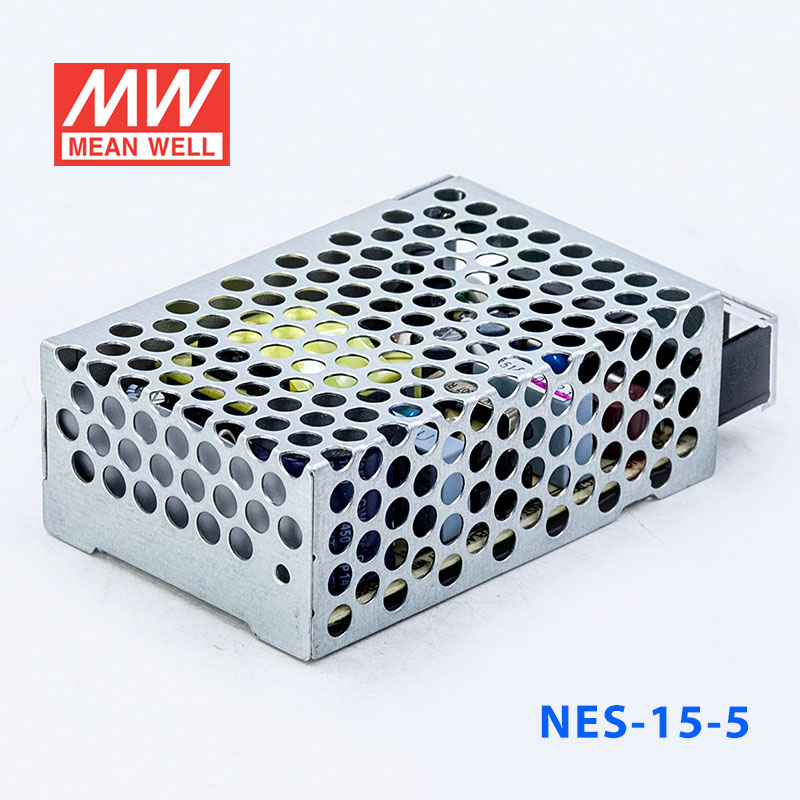

NES-15-5 · 单路输出CCC认证开关电源

NE系列

输出电压: 5 V DC
额定功率: 15 W
输出电流: 3 A

¥70.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 NES-15-5，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CB CCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

NES-15-5 为该系列 5V 输出型号：额定电流 3A，额定功率 15W，典型效率 79%。

产品特点

国际通用全范围交流输入
保护种类：短路/过负载/过电压/过温度
自然风冷
100%满载老化测试
2年质保

规格参数

NES-15-5参数摘自官方规格书（2012-09-24 版）下载规格书 PDF

输出

直流电压: 5V
额定电流: 3A
电流范围: 0 ~ 3A
额定功率: 15W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 4.75 ~ 5.5V
电压精度^注3: ±2.0%
线性调整率^注4: ±1.5%
负载调整率^注5: ±1.5%
启动、上升时间: 1000ms, 30ms/230VAC 1000ms,30ms/115VAC(满载时)
保持时间(Typ.): 100ms/230VAC 20ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 79%
交流电流(Typ.): 0.35A/115VAC 0.25A/230VAC
浪涌电流(Typ.): 冷启动：45A
漏电流: <2mA / 240VAC

保护

过负载: 大于额定输出功率的105% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 5.75 ~ 6.75V 保护模式:关闭输出，齐纳二极管钳位
过温度: 晶体内部接点温度超过140℃,启动过温度保护保护模式:关闭输出,当温度恢复正常后可自动恢复

环境

工作温度: -20～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～45℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注7)

安全规范^注6: UL60950-1, CB(IEC60950-1),CCC GB4943.1:2011认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55022 (CISPR22) Class B, EN61000-3-2,-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1,A级轻工业标准

其它

MTBF: ≥563.5K hrs. MIL-HDBK-217F (25℃)
尺寸: 78*51*28mm (L*W*H)
包装: 0.18Kg; 60pcs/11.8Kg/0.46CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法:在额定负载下,从低电压到高电压测试。
负载调整率测量方法:从0%到100%额定负载。
按照GB4943.1的要求，电源仅适用于海拔2000米以下地区和非热带气候条件下安全使用。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

工业自动化 — 传感器供电、小型控制器、继电器模块、工业显示屏
LED照明 — 小型LED灯带、LED模组、广告牌照明、指示灯
安防监控 — 门禁系统、报警器、小型监控摄像头、对讲设备
消费电子 — 智能家居设备、小型家电、充电器、路由器
仪器仪表 — 实验室设备、测试测量仪器、数据采集模块
