首页产品中心NES SERIES系列NES-100-48

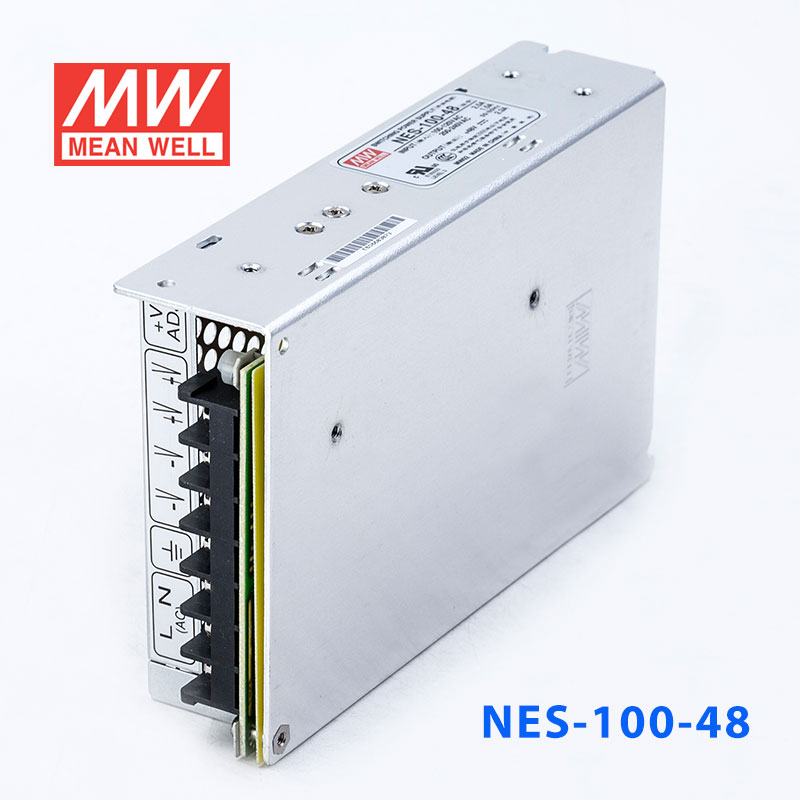

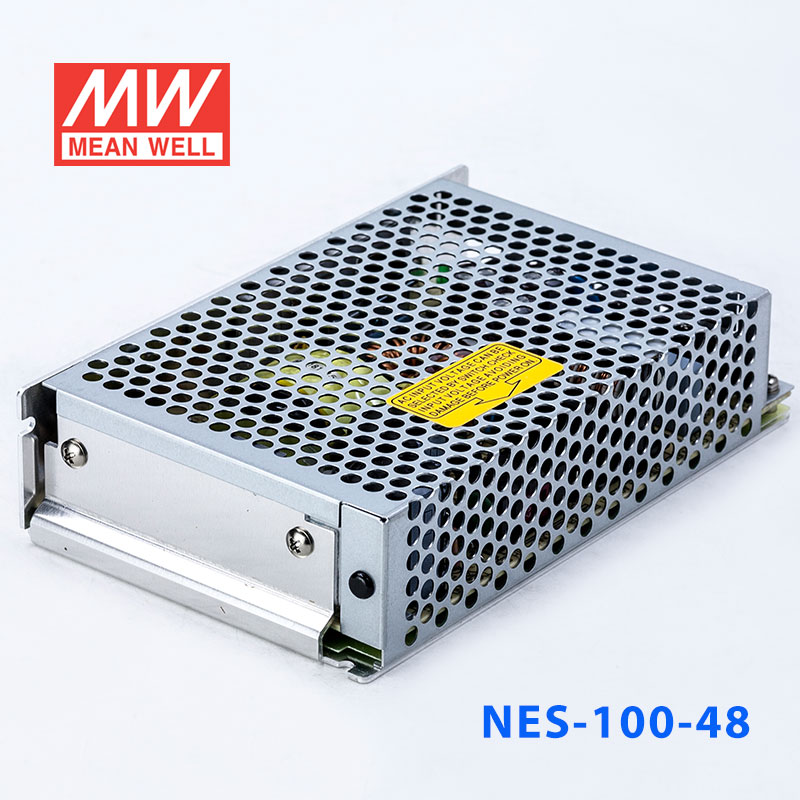

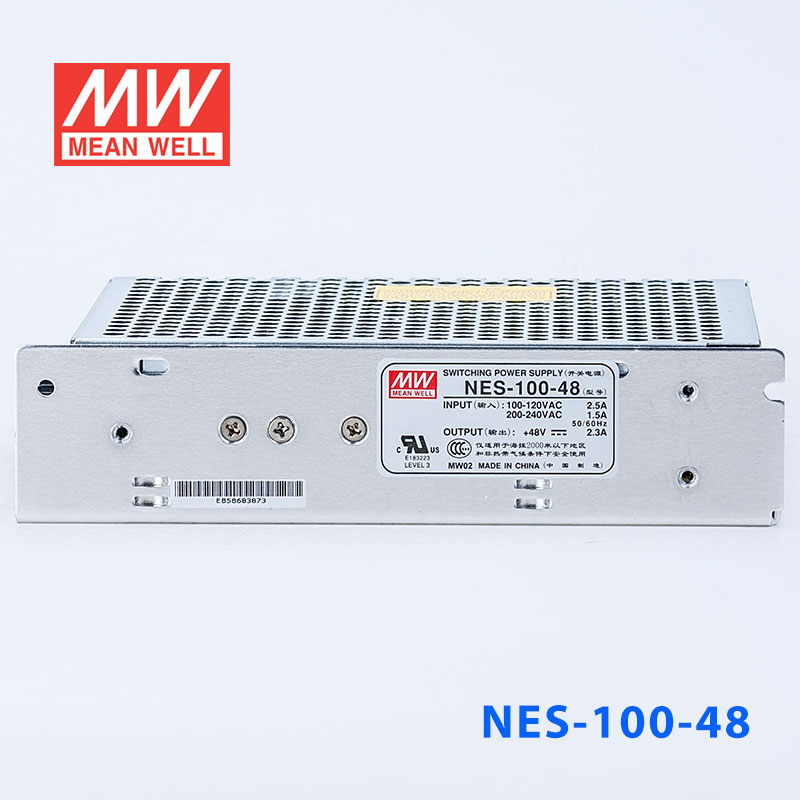

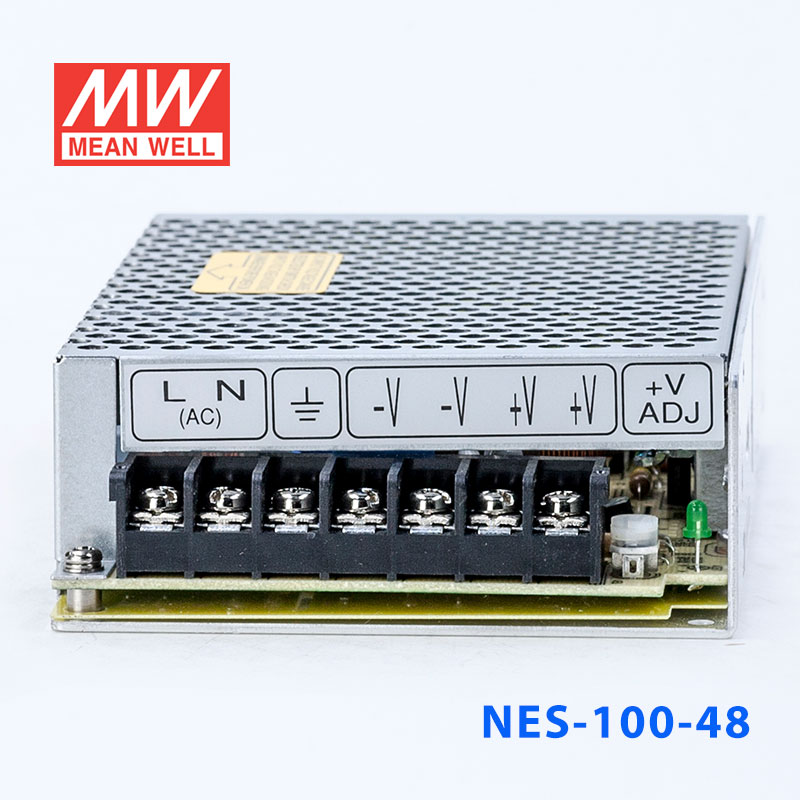

NES-100-48 产品图 1
明纬 MEAN WELL · NES SERIES 系列
明纬官方正品NES SERIES 系列3 年保修

NES-100-48 · 48V 单路输出CCC认证 开关电源

NE系列
输出电压
48 V DC
额定功率
100 W
输出电流
2.3 A
¥149.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 NES-100-48,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCCCULEMC可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

NES-100-48 为该系列 48V 输出型号:额定电流 2.3A,额定功率 110.4W,典型效率 86%。

产品特点

  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • LED电源指示
  • 100%满载老化测试
  • 2年质保

规格参数

NES-100-48·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
48V
额定电流
2.3A
电流范围
0 ~ 2.3A
额定功率
110.4W
纹波与噪声(最大)注2
150mVp-p
电压调整范围
45.6 ~ 52.8V
电压精度注3
±1.0%
线性调整率注4
±0.5%
负载调整率注5
±0.5%
启动、上升时间
1000ms, 20ms/230VAC 1000ms,20ms/115VAC(满载时)
保持时间(Typ.)
30ms/230VAC 25ms/115VAC(满载时)

输入

电压范围
85 ~ 132VAC/176~264VAC(开关切换)或248 ~ 373VDC
频率范围
47 ~ 63Hz
效率(Typ.)
86%
交流电流(Typ.)
2A/115VAC 1.2A/230VAC
浪涌电流(Typ.)
冷启动:45A
漏电流
<2mA / 240VAC

保护

过负载
额定输出功率的110%~ 150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
55.2 ~ 64.8V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

环境

工作温度
-20~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注7)

安全规范注6
UL60950-1, CB(IEC60950-1) 认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射
符合EN55032 (CISPR32) Class B, EN61000-3-2,-3
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1,A级轻工业标准

其它

MTBF
≥320.7K hrs. MIL-HDBK-217F (25℃)
尺寸
159*97*38mm (L*W*H)
包装
0.55Kg; 30pcs/17.5Kg/0.97CUFT
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法: 从0%到100%额定负载。
  6. 按照GB4943.1的要求,电源仅适用于海拔2000米以下地区和非热带气候条件下安全使用。
  7. 电源应视为系统内元件的一部分,需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引,请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

NES-100-48 机构尺寸
机构尺寸左右滑动 · 点击查看大图
NES-100-48 方框图
方框图左右滑动 · 点击查看大图
NES-100-48 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、传感器供电、执行器驱动等。
  • LED照明 — 为中小型LED显示屏、LED灯条、LED模组提供稳定电源。
  • 安防监控 — 广泛应用于CCTV监控系统、门禁系统、报警设备等。
  • 通信设备 — 为网络交换机、路由器、无线AP等通信设备供电。
  • 仪器仪表 — 适用于各类工业检测仪表、实验室设备、测试系统。

资料下载

规格书1

NES-100-48 规格书PDF下载

认证证书4

UL认证证书UL · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
CCC认证证书CCC · 点击下载 ↓PDF下载

测试报告1

测试报告NES-100-12-RPTPDF下载
