首页产品中心产品系列NES-100-18

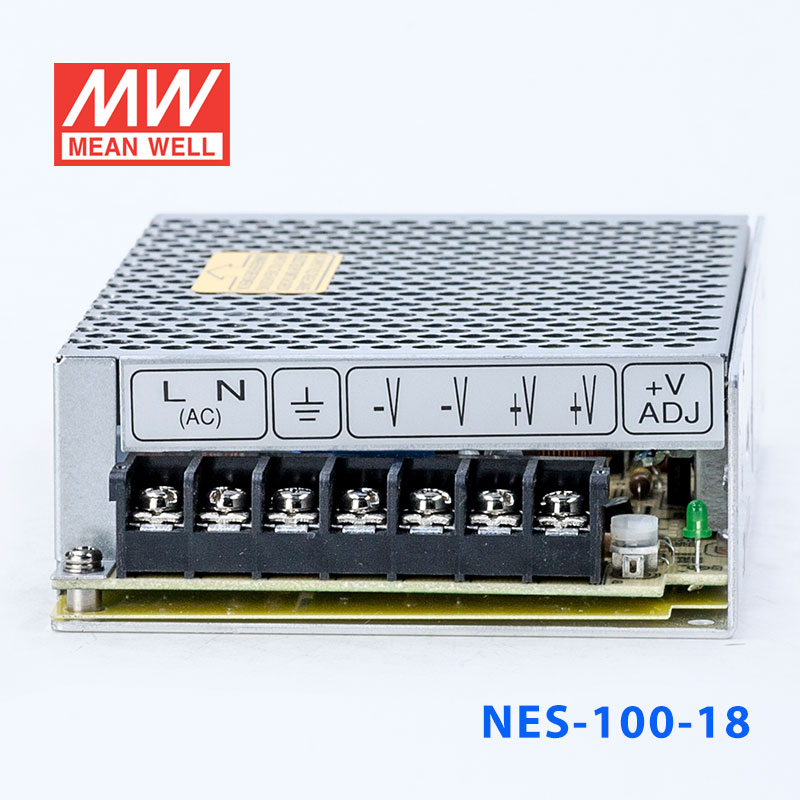

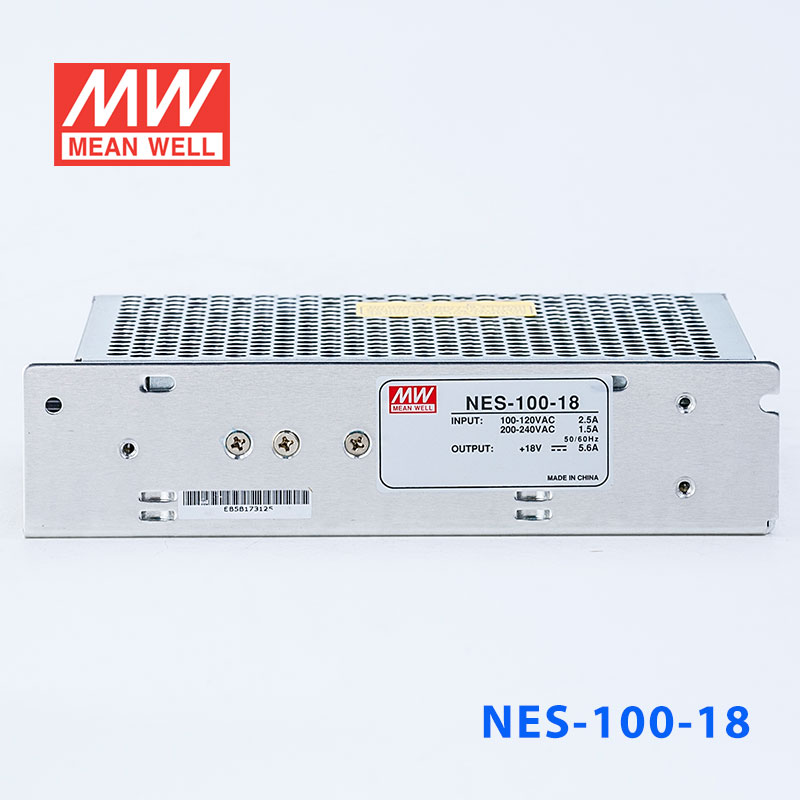

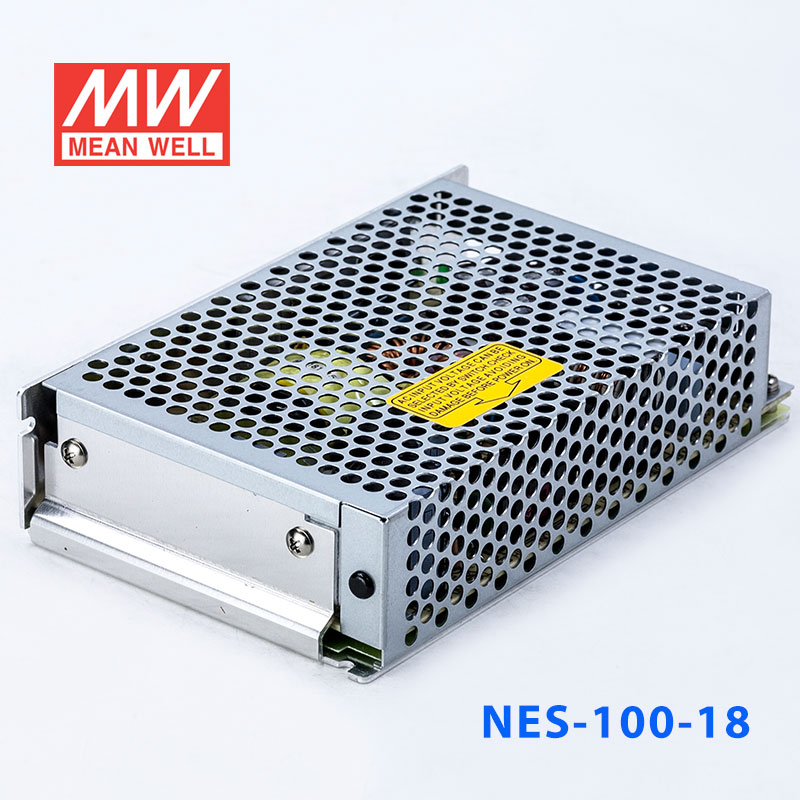

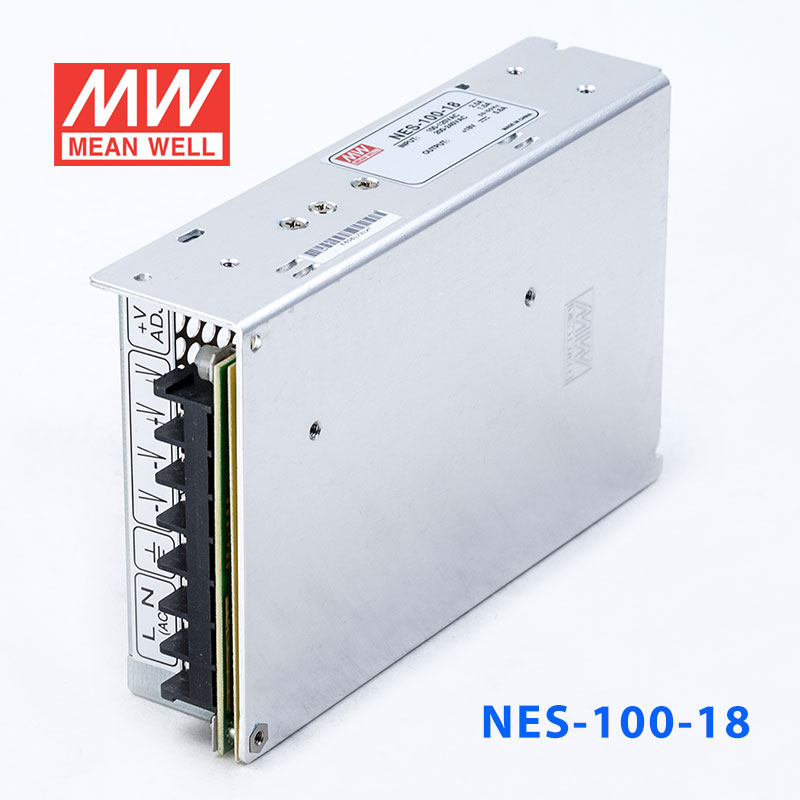

NES-100-18 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

NES-100-18 · 18V 单路输出 开关电源

NE系列
输出电压
18 V DC
额定功率
100 W
输出电流
5.6 A
¥149.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 NES-100-18,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

NES-100-18 为该系列 18V 输出型号:额定电流 5.6A,额定功率 100.8W,典型效率 84%。

产品特点

  • 保护:短路/过载/过电压
  • 自然风冷
  • LED电源指示灯
  • 100%满载老化测试
  • 2年质保

规格参数

NES-100-18·参数摘自官方规格书(2010-05-25 版)下载规格书 PDF

输出

直流电压
18V
额定电流
5.6A
电流范围
0 ~ 5.6A
额定功率
100.8W
纹波与噪声(最大)注2
120mVp-p
电压调整范围
16.2 ~ 19.8V
电压精度注3
±1.0%
线性调整率注4
±0.5%
负载调整率注5
±0.5%
启动、上升时间
500ms, 20ms/230VAC 500ms, 20ms/115VAC 满载时
保持时间(Typ.)
30ms/230VAC 25ms/115VAC 满载时

输入

电压范围
85 ~ 132VAC / 176 ~ 264VAC 开关选择 248 ~ 373VDC
频率范围
47 ~ 63Hz
效率(Typ.)
84%
交流电流(Typ.)
2A/115VAC 1.2A/230VAC
冲击电流(Typ.)
冷启动 40A
漏电流
<2mA / 240VAC

保护

过载
110 ~ 150%额定输出功率 保护模式:打嗝模式,故障条件移除后自动恢复
过电压
20.7 ~ 24.3V 保护模式:打嗝模式,故障条件移除后自动恢复

环境

工作温度
-20 ~ +60℃ (参考输出降额曲线)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
参考UL60950-1, CB(IEC60950-1),GB4943
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
电磁兼容发射
参考EN55022 (CISPR22) Class B,GB9254 CLASS B
谐波电流
参考EN61000-3-2,-3,GB17625.1
电磁兼容抗扰度
参考EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1 轻工业等级, 判定准则A

其它

MTBF
320.7Khrs min. MIL-HDBK-217F (25℃)
尺寸
159*97*38mm (L*W*H)
包装
0.55Kg; 30pcs/17.5Kg/0.97CUFT
测试条件与备注6
  1. 如未特别说明,所有参数均在230VAC输入、额定负载、25℃环境温度下测得。
  2. 纹波与噪声的测量方法:使用12"双绞线,终端并联0.1uf和47uf电容,于20MHz带宽下测量。
  3. 精度:包括设定误差、线性调整率和负载调整率。
  4. 线性调整率是在额定负载下,从低压到高压测得。
  5. 负载调整率是从0%到100%额定负载测得。
  6. 电源被视为一个元件,将安装于终端设备中。终端设备须重新确认仍符合EMC指令。

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC、传感器、执行器等工业控制设备供电。
  • LED照明与显示 — 为LED显示屏、广告牌及各类照明系统提供稳定电源。
  • 安防监控 — 可用于CCTV摄像头、门禁系统及其他安防设备的电源供应。
  • 通讯设备 — 为网络设备、无线基站等通讯系统提供可靠电力。
  • 仪器仪表 — 适用于各类测试设备、测量仪器及实验室设备。
  • 消费电子 — 为小型家电、充电设备等提供稳定电源解决方案。

资料下载

规格书1

NES-100-18 规格书PDF下载
