首页产品中心MPS系列系列MPS-30-5

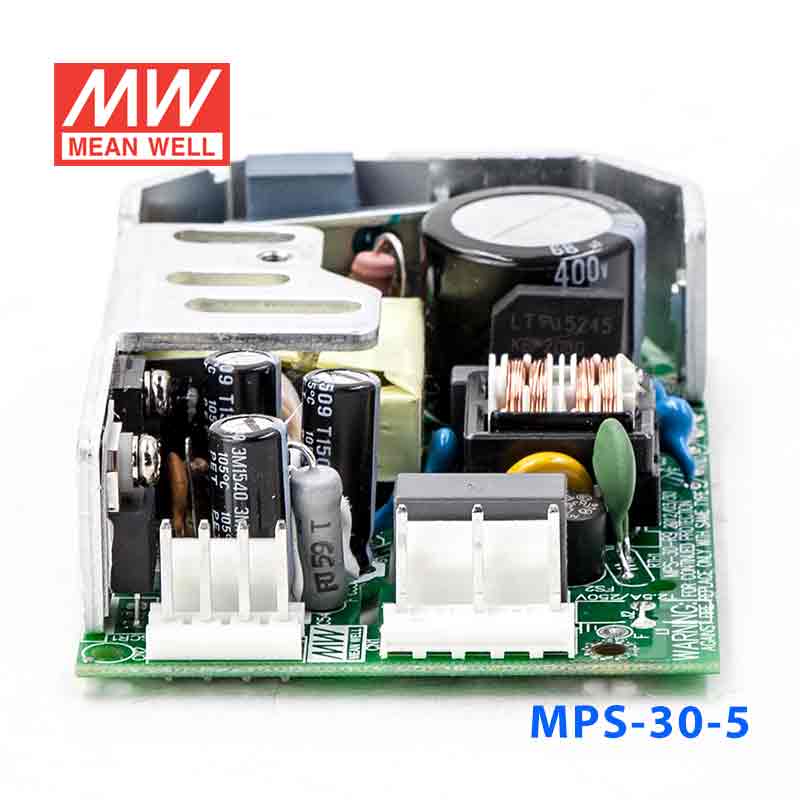

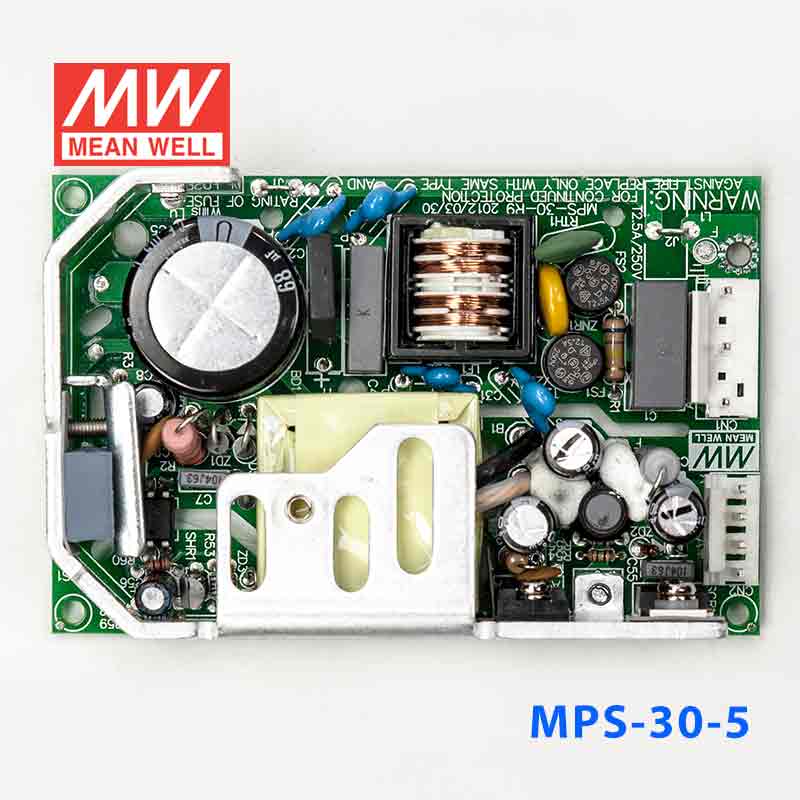

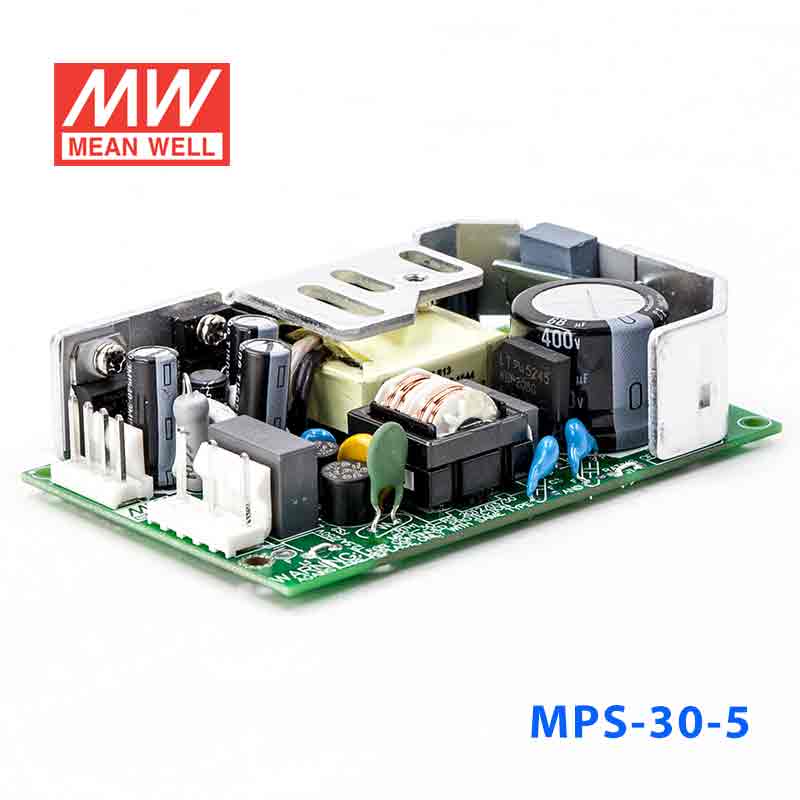

MPS-30-5 产品图 1
明纬 MEAN WELL · MPS系列 系列
明纬官方正品MPS系列 系列3 年保修

MPS-30-5 · 5V 单路输出微漏电医用无外壳 开关电源

Mean Well · Enclosed Switching Power Supply · 25W 5

输出电压
5 V DC
额定功率
25 W
输出电流
5 A
¥164.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 MPS-30-5,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCETÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

MPS-30-5 为该系列 5V 输出型号:额定电流 5A,额定功率 25W,典型效率 72%。

产品特点

  • 国际通用全范围交流输入
  • 低漏电流<200μA
  • 保护种类:短路/过负载/过电压/过温度
  • 通过医疗类安规认证(2级MOPP患者保护措施)
  • 开关工作频率:100KHZ
  • 低成本
  • 高信赖性
  • 3年质保

规格参数

MPS-30-5·参数摘自官方规格书(2021-09-15 版)下载规格书 PDF

输出

直流电压
5V
额定电流
5A
电流范围
0 ~ 5A
额定功率
25W
纹波与噪声(最大)注2
80mVp-p
电压精度注3
±3.0%
线性调整率
±1.0%
负载调整率
±2.0%
启动、上升时间
500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保持时间(Typ.)
70ms/230VAC 12ms/115VAC(满载时)

输入

电压范围
88 ~ 264VAC(自动切换)或120 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
72%
交流电流(Typ.)
0.8A/115VAC 0.5A/230VAC
浪涌电流(Typ.)
冷启动:30A/230VAC
漏电流
对地漏电流< 200μA/264VAC

保护

过负载
大于额定输出功率的 105% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
5.5 ~ 6.75V 保护模式:打嗝模式,电压异常条件移除后可自动恢复
过温度
晶体内部接点温度超过135℃,启动过温度保护 保护模式:关闭输出电压,重启后自动恢复

环境

工作温度
-10~+60℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注4)

安全规范
ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1认证通过
绝缘防护等级
一次侧-二次侧: 2xMOPP, 一次侧-接地:1xMOPP
耐压
I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:SHORT
绝缘阻抗
I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁干扰
符合EN55011 (CISPR11) Class B, EN61000-3-2,-3
电磁耐受
符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, A级医疗标准

其它

MTBF
≥547K hrs. MIL-HDBK-217F (25℃)
尺寸
101.6*65.8*23.5mm (L*W*H)
包装
0.16Kg; 90pcs/15.8Kg/1.06CUFT
测试条件与备注4
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.cc)

技术图纸

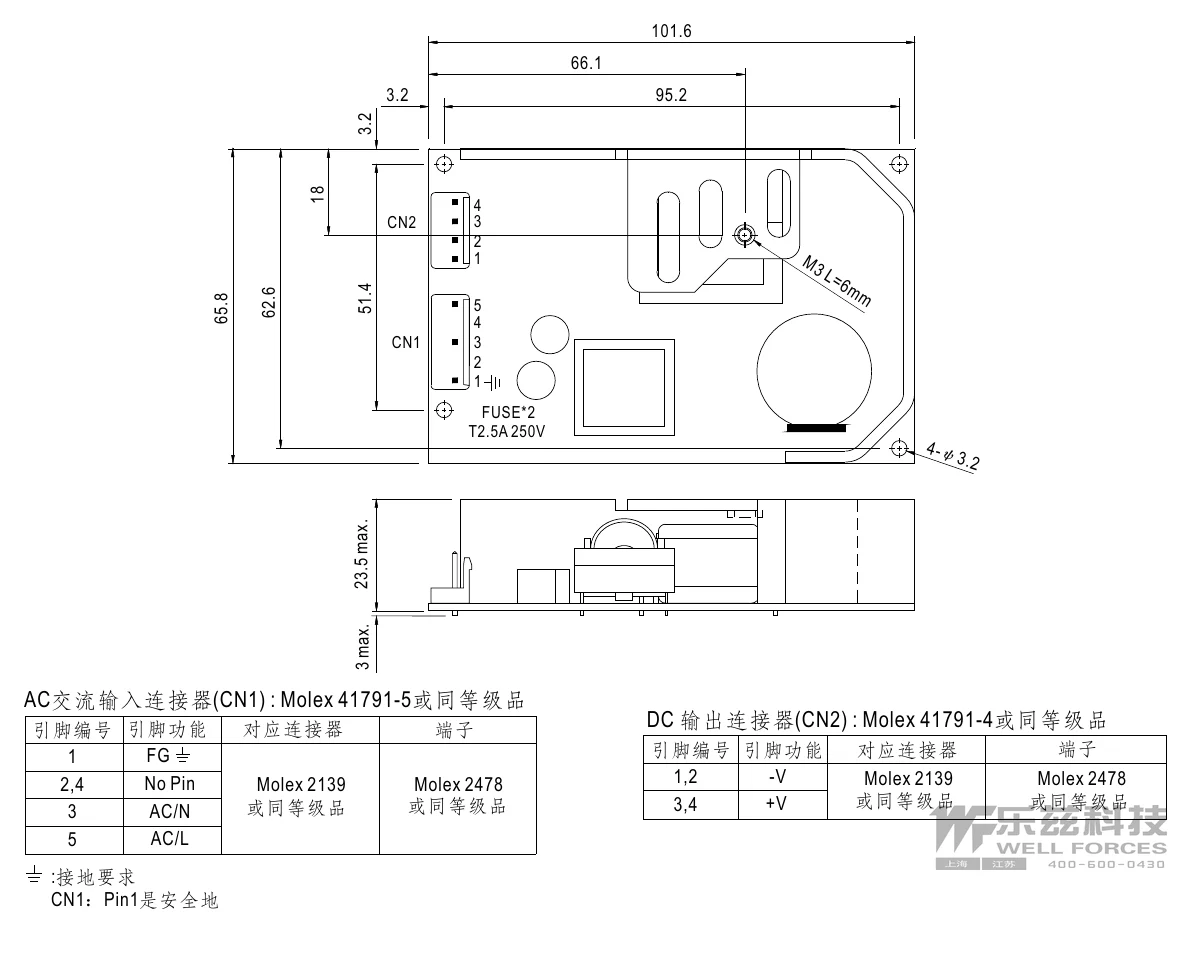

MPS-30-5 机构尺寸
机构尺寸左右滑动 · 点击查看大图

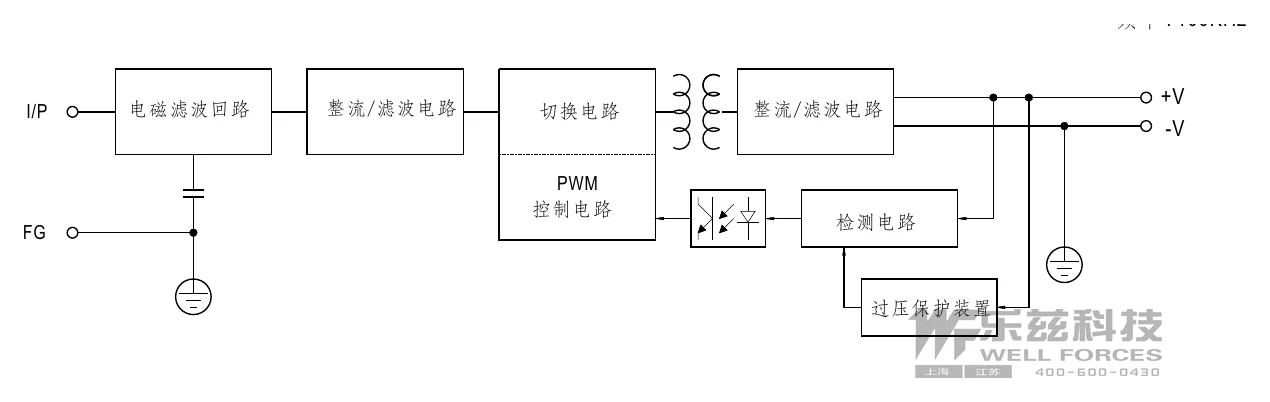

MPS-30-5 方框图
方框图左右滑动 · 点击查看大图
MPS-30-5 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 医疗设备 — 医用监护仪、诊断设备、康复设备、医用影像辅助设备(非接触患者部分)。
  • 工业控制 — 自动化设备、工业传感器供电、小型PLC系统、HMI人机界面。
  • 测试测量 — 实验室电源、测试仪器、数据采集系统、精密测量设备。
  • 通讯设备 — 网络交换机、路由器、无线接入点、小型通讯基站。
  • 智能家居 — 智能控制面板、安防监控系统、智能照明驱动、楼宇自动化。

资料下载

规格书1

MPS-30-5 规格书PDF下载

3D 图档1

MPS-30-5 3D 图档ZIP下载
