MPM-20-3.3 · 台湾 14.9W80~ 入医疗基板型电源

Mean Well · Enclosed Switching Power Supply · 14.9W 3.3

输出电压: 3.3 V DC
额定功率: 14.9 W
输出电流: 4.5 A

¥81.00含 13% 增值税

选择型号 — MPM-20系列MPM-20-3.3

MPM-20-3.314.9W · 3.3V · 4.5A

MPM-20-520W · 5V · 4A MPM-20-1221.6W · 12V · 1.8A MPM-20-1521W · 15V · 1.4A MPM-20-2421.6W · 24V · 0.9A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 MPM-20-3.3，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EACTÜVUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MPM-20-3.3 为该系列 3.3V 输出型号：额定电流 4.5A，额定功率 14.9W，典型效率 81%。

MPM-20系列是一款20W高密度小体积(52.4*27.2*24mm)交流变直流模块型插pin式医疗用电源供应器。具备电压输入范围80~264Vac，空载功耗小于0.1W，效率高达87%，Class Ⅱ (无FG)双重绝缘，内部灌胶散热好高寿命，2G抗振动，高性能EMC，4KVAC安全隔离等特性。设计通过IEC/BS EN/EN60601-1和 ANSI/AAMI ES60601-1第三版，符合国际医疗标准(2 * MOPP)，并具有超低漏电流(<80μA)，非常适合各种BF型患者可接触的医疗仪器仪表或相关设备使用。

产品特点

2.06"x1.07"小巧尺寸
通过ANSI/AAMI ES60601-1和IEC/BS EN/EN60601-1医疗类安规认证(2 x MOPP)
对系统适当的考量，可适合BF型应用
空载功耗<0.1W
极低漏电流
-35~+85℃ 宽工作温度范围
配置于CLASSⅡ，电磁兼容为CLASS B级
保护种类：短路/过负载/过电压/过温度
不需最小负载要求
3年质保

规格参数

MPM-20-3.3参数摘自官方规格书（2024-10-30 版）下载规格书 PDF

输出

直流电压: 3.3V
额定电流: 4.5A
电流范围^注2: 0 ~ 4.5A
峰值电流: 4.95A
额定功率: 14.9W
峰值负载(10秒)^注3: 16.3W
纹波与噪声(最大)^注4: 150mVp-p
电压精度^注5: ±2.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间: 1500ms, 30ms/230VAC 1500ms, 30ms/115VAC(满载时)
保持时间(Typ.): 40ms/230VAC 10ms/115VAC(满载时)

输入

电压范围^注6: 80 ~ 264VAC 113V ~ 370VDC
频率范围: 47 ~ 440Hz
效率(Typ.): 81%
交流电流(Typ.): 0.75A/115VAC 0.5A/230VAC
浪涌电流(Typ.): 冷启动：20A/115VAC 45A/230VAC
漏电流(最大)^注7: 接触电流< 80μA/264VAC

保护

过负载: 额定输出功率的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 3.8 ~ 5V 保护模式:关断输出电压，二极管钳位
过温度: 保护模式:关断输出电压，温度下降后自动恢复

环境

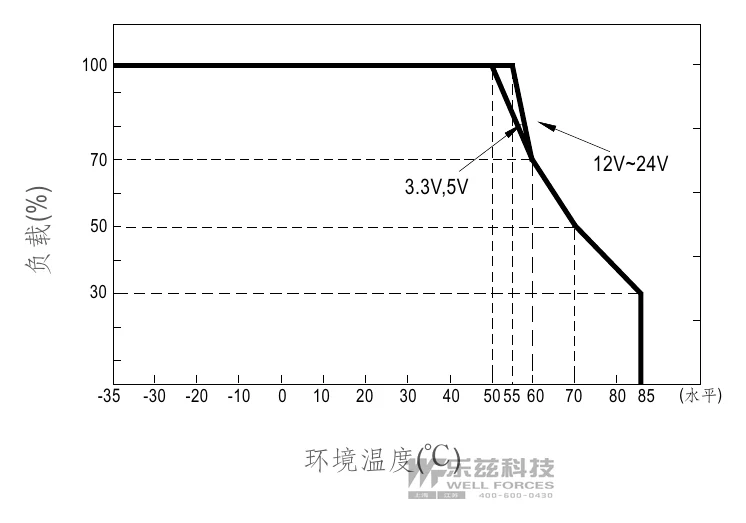

工作温度: -35～+85℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03% /℃ (0～55℃)
焊接温度: 波峰焊接: 265℃,5s (max.); 手工焊接: 390℃,3s (max.)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
操作高度^注8: 5000米

安规和电磁兼容

安全规范: IEC 60601-1:2005+A1,TUV BS EN/ EN 60601-1:2006+A1+A12+A2,ANSI/AAMI ES60601-1:2005/A2:2021, CAN/CSA C22.2 No. 60601-1:2014+A2,IEC 60335-1:2010/AMD2:2016, Dekra BS EN/ EN 60335-1:2012+A11+A13+A1+A14+A2+A15 ,EAC TP TC 004 认证通过
绝缘防护等级: 一次侧-二次侧: 2xMOPP
耐压: I/P-O/P:4KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
Conducted emission BS EN/EN55011 (CISPR11) Class B
Radiated emission BS EN/EN55011 (CISPR11) Class B
谐波电流 Harmonic current BS EN/EN61000-3-2 Class A
电压闪烁 Voltage flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN55035, BS EN/EN60601-1-2
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility BS EN/EN61000-4-3 Level 3, 10V/m( 80MHz~2.7GHz ) Table 9, 9~28V/m( 385MHz~5.78GHz )
EFT bursts BS EN/EN61000-4-4 Level 3, 2KV
Surge susceptibility BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
Conducted susceptibility BS EN/EN61000-4-6 Level 3, 10V
Magnetic field immunity BS EN/EN61000-4-8 Level 4, 30A/m
Voltage dip, interruption BS EN/EN61000-4-11 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods

项目	标准	测试等级
Conducted emission	BS EN/EN55011 (CISPR11)	Class B
Radiated emission	BS EN/EN55011 (CISPR11)	Class B
谐波电流 Harmonic current	BS EN/EN61000-3-2	Class A
电压闪烁 Voltage flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility	BS EN/EN61000-4-3	Level 3, 10V/m( 80MHz~2.7GHz ) Table 9, 9~28V/m( 385MHz~5.78GHz )
EFT bursts	BS EN/EN61000-4-4	Level 3, 2KV
Surge susceptibility	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
Conducted susceptibility	BS EN/EN61000-4-6	Level 3, 10V
Magnetic field immunity	BS EN/EN61000-4-8	Level 4, 30A/m
Voltage dip, interruption	BS EN/EN61000-4-11	100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods

其它

MTBF: 7319.8K hrs min. Telcordia SR-332 (Bellcore) ; 1210.0K hrs min. MIL-HDBK-217F (25℃)

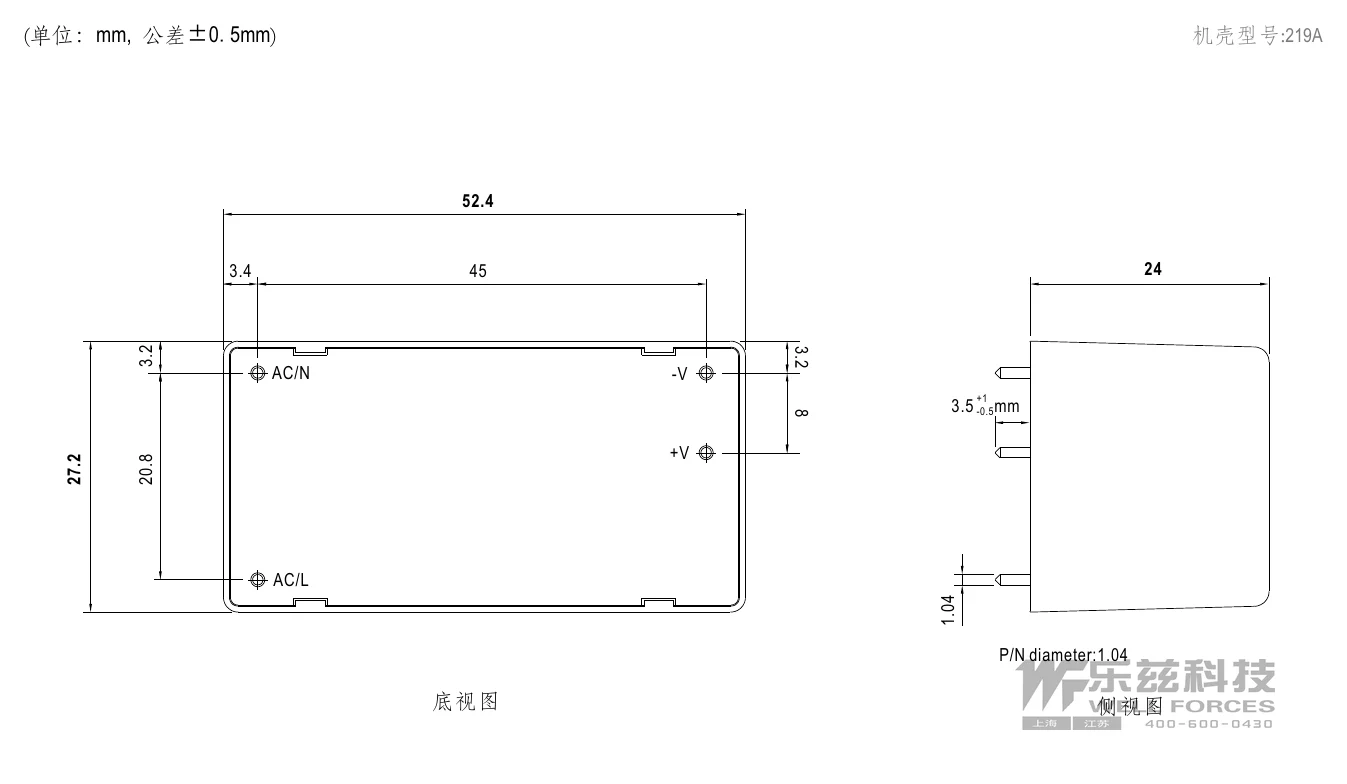

尺寸: 52.4*27.2*24mm (L*W*H)或2.06″*1.07″*0.94″ inch
包装: 0.056Kg; 240pcs/14.4Kg/0.94CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
无最小负载要求。
每30秒内峰值占空比为33%,平均输出功率不应超过额定输出功率。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
接触电流测量方法：从初级输入到直流输出。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照“EMI测试声明书”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)

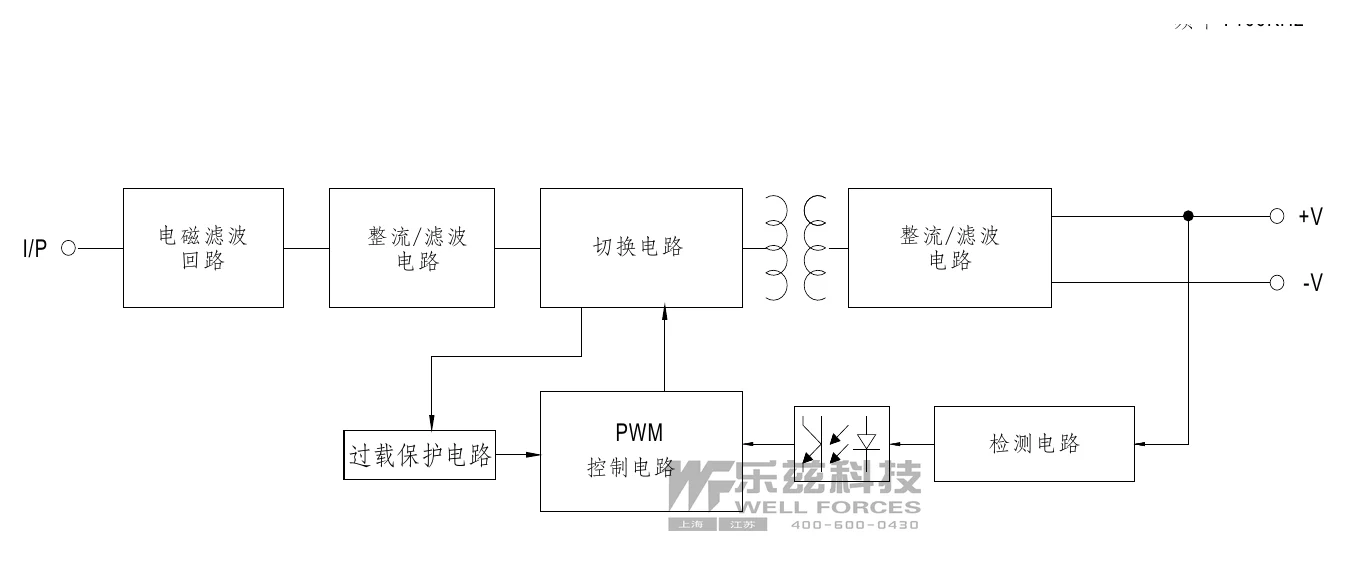

技术图纸

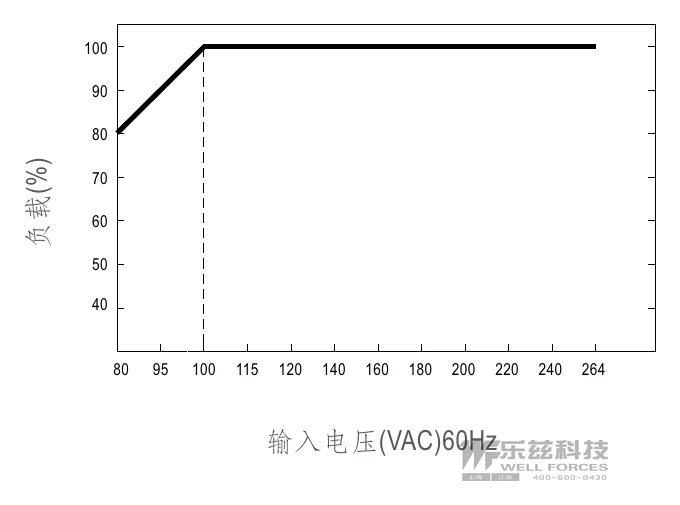

MPM-20-3.3 输出减额vs输入电压曲线 — 输出减额vs输入电压曲线点击查看大图

典型应用

便携式医疗设备
移动临床工作站
医疗用监测器
医疗检查设备
