明纬 MEAN WELL · MPD系列系列

明纬官方正品MPD系列系列3 年保修

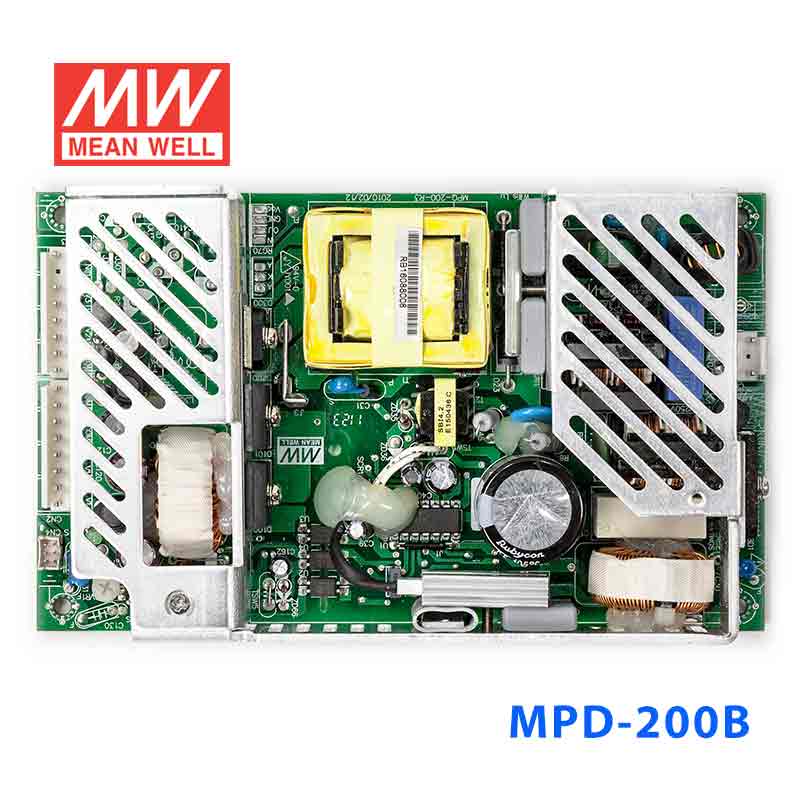

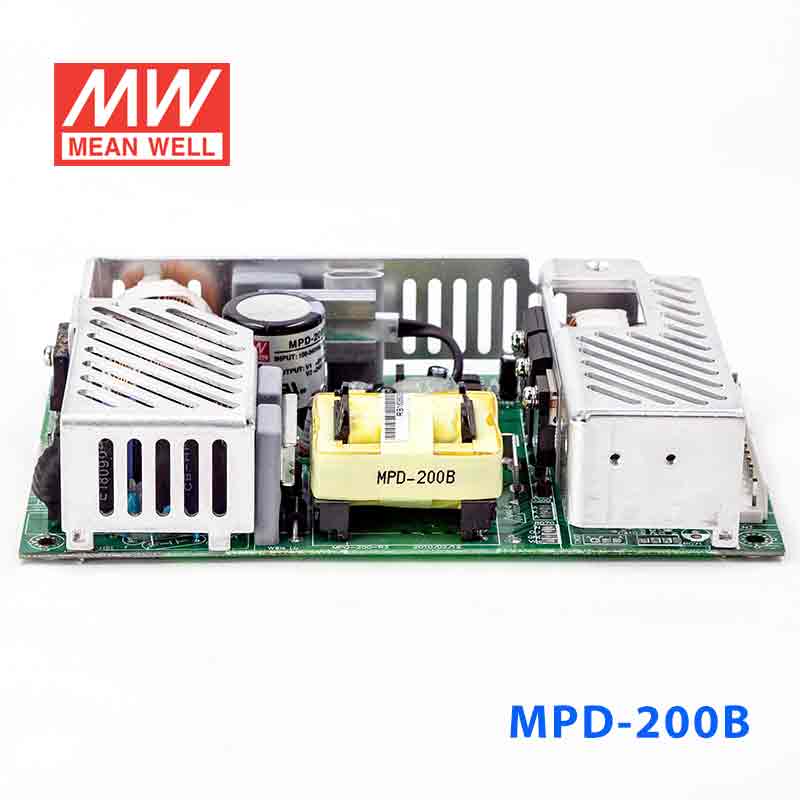

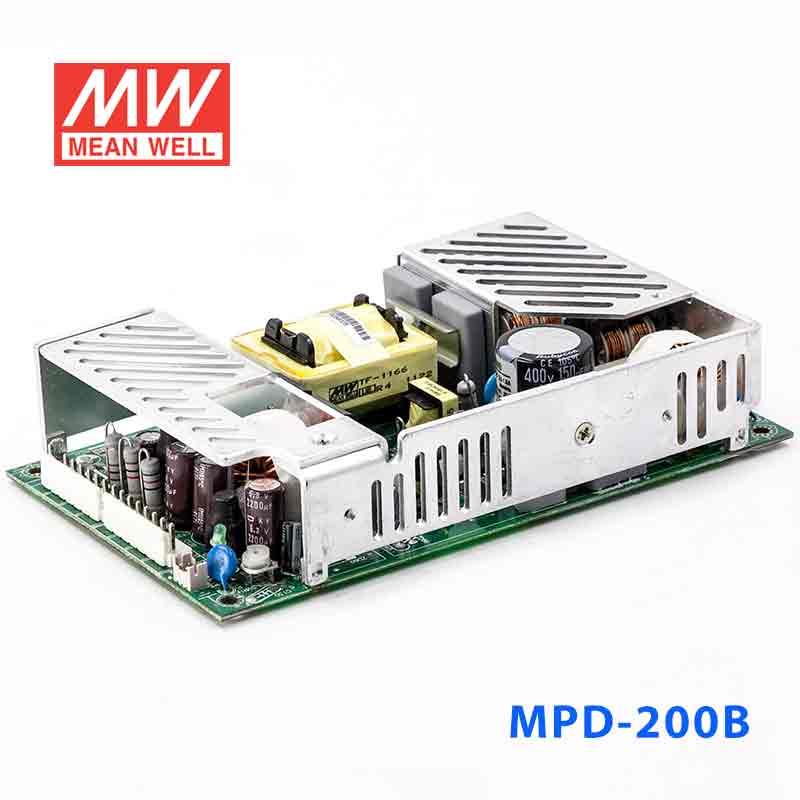

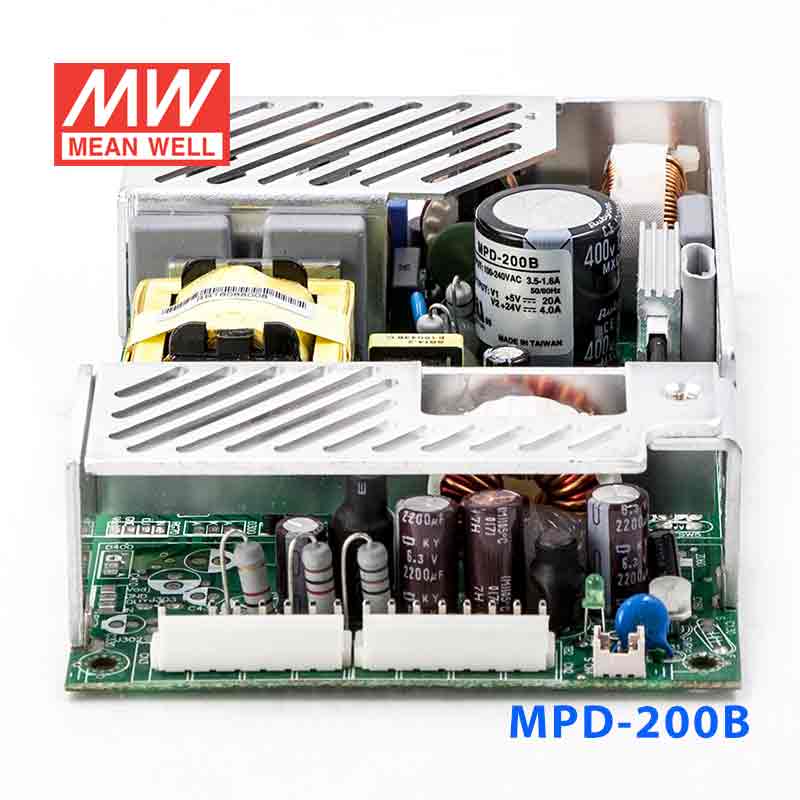

MPD-200B · + + 双路输出微漏电带PFC医用无外壳开关电源

Mean Well · Enclosed Switching Power Supply · 200W 5

输出电压: 5 V DC
额定功率: 200 W
输出电流: 15 A

¥584.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 MPD-200B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE TÜV UL EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MPD-200B 为该系列 CH1: 5V CH2: 24V 输出型号：额定电流 CH1: 20A CH2: 4A，典型效率 83%。

产品特点

国际通用全范围交流输入
漏电流<150μA
保护种类：短路/过负载/过电压/过温度
140W时自然风冷，200W时强制风冷
通过医疗类安规认证(2级MOPP患者保护措施)(备注8)
具有电源正常和故障信号输出
具有遥控开关功能
具有遥感功能
开关工作频率：100KHz
3年质保

规格参数

MPD-200B参数摘自官方规格书（2012-02-20 版）下载规格书 PDF

输出图

输出通道: CH1 CH2
输出电压: CH1: 5V CH2: 24V
额定电流: CH1: 20A CH2: 4A
输出电流最小负载: CH1: 4A CH2: 0.4A
输出电流自然冷却(最大): CH1: 15A CH2: 2.7A
输出电流风扇风冷(25CFM): CH1: 20A CH2: 4A
输出电流最大负载有25CFM风扇^注4: CH1: 24A CH2: 4.8A
纹波& 噪声(最大)^注2: CH1: 80mVp-p CH2: 180mVp-p
电压精度^注3: CH1: ±2.0% CH2: ±6.5%
线性调整率: CH1: ±0.5% CH2: ±1.0%
负载调整率: CH1: ±1.0% CH2: +4,-6%
效率(typ.): 83%

电气规格

交流输入电压: 90~264 VAC, 47~440Hz / 127~370VDC.
功率因数(Typ.): PF>0.95/230VAC PF>0.98/115VAC(满载时)
交流输入电流(Typ.): 最大输入电流3.5A/115VAC, 60Hz或1.6A/230VAC, 60Hz(100%输出负载).
浪涌电流(Typ.): 冷启动时浪涌电流小于25A/115VAC或小于40A /230VAC, 由内部热敏电阻限制.
启动, 上升时间: 1000ms, 20ms / 230VAC(满载时) 3000ms, 20ms / 115VAC(满载时)
保持时间 (Typ.): 16ms / 230VAC(满载时) 16ms / 115VAC(满载时)
漏电流^注7: 对地漏电流<150μA/264VAC 接触电流<100μA/264VAC
交流输出调节范围: 交流输出电压(或多种输出机型的 Ch1)可以通过电位器在额定输出的-5%~+10%范围可调
过载保护: 短路和过载时可充分保护,在额定负载120~160%内启动打嗝模式，异常条件移除后可自动恢复
过压保护: CH1:115%~135%额定输出电压启动过压保护，关断输出电压
过温保护: 95℃(TSW1: 检测功率晶体管的散热片), 保护方式为关断输出电压,温度下降后自动恢复
电源正常/故障信号: 电源正常时TTL 为高，电源故障时TTL为低. 当输出电压达到额定电压值的90%时, +5V TTL信号将延迟10~500ms; 在输出电压降到额定输出电压90%前1ms , TTL信号将关闭. * MPS-200-3.3 没有此功能
遥控: RC+/RC-:0 ~ 0.8V=电源启动; 4 ~ 10V=电源关断, 漏电流<4~10mA
工作温度: 整个系列可在-20~70℃范围内工作. 请参考负载减额曲线图
工作湿度: 20~90% RH,无冷凝
储存温度、湿度: -40~+85℃, 10~90% RH
温度系数: ±0.04%/℃在输出满载，0~50℃环境温度下
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X。Y。Z轴各60分钟
安全规范: 医疗类:ANSI/AAMI ES60601-1, TUV EN60601-1, IEC60601-1认证通过商业类: 设计参照UL60950-1, TUV EN60950-1
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC
电磁干扰: 项目标准
EMI规范满足等级
传导和辐射 EN55011, Class B EN55022, Class B
谐波失真 EN61000-3-2
电压闪烁 EN61000-3-3
符合EMS规范: 项目标准
EMS规范满足等级
与空气静电 EN61000-4-2, Level 3, 8KV
接触静电 EN61000-4-2, Level 2, 4KV
射频场磁化率 EN61000-4-3, Level 2, 3V/m Level 3, 10V/m
EFT(电快速瞬变)/爆裂 EN61000-4-4, Level 2, 1KV/5KHz Level 3, 2KV/5KHz
防雷/浪涌 EN61000-4-5, Level 4, 2KV/Line-Line 4KV/Line-Earth
射频传导磁化率 EN61000-4-6, Level 2, 3Vrms/m Level 3, 10Vrms/m
磁场抗扰度 EN61000-4-8, Level 2, 3A/m Level 3, 10A/m
电压骤降，中断 EN61000-4-11,符合
数字电话载体免疫力 ENV50204, Level 2, 3V/m, 900MHz Level 3, 10A/m, 900MHz
MTBF: ≥262.1K hrs. MIL-HDBK-217F (25℃)
尺寸(L*W*H): 177.8x107.2x35.5mm or 7"x4.22"x1.4"
包装: 0.66Kg; 24pcs/16.8Kg/0.99CUFT

项目	标准
EMI规范	满足等级
传导和辐射	EN55011, Class B EN55022, Class B
谐波失真	EN61000-3-2
电压闪烁	EN61000-3-3

项目	标准
EMS规范	满足等级
与空气静电	EN61000-4-2, Level 3, 8KV
接触静电	EN61000-4-2, Level 2, 4KV
射频场磁化率	EN61000-4-3, Level 2, 3V/m Level 3, 10V/m
EFT(电快速瞬变)/爆裂	EN61000-4-4, Level 2, 1KV/5KHz Level 3, 2KV/5KHz
防雷/浪涌	EN61000-4-5, Level 4, 2KV/Line-Line 4KV/Line-Earth
射频传导磁化率	EN61000-4-6, Level 2, 3Vrms/m Level 3, 10Vrms/m
磁场抗扰度	EN61000-4-8, Level 2, 3A/m Level 3, 10A/m
电压骤降，中断	EN61000-4-11,符合
数字电话载体免疫力	ENV50204, Level 2, 3V/m, 900MHz Level 3, 10A/m, 900MHz

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
每30秒内峰值占空比为33%,平均输出功率不应超过额定输出功率。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。
低输入电压情况下需减额输出，具体请参照减额曲线图。
接触电流测量方法：从初级输入到直流输出。
对系统适当的考量，可适合BF型应用。

典型应用

■ 典型应用

医疗设备 — 医用诊断设备、监护仪、分析仪、牙科设备等非病患接触式医疗应用。
工业自动化 — 工业控制系统、自动化机械、测试测量设备、仪器仪表。
通信设备 — 网络交换机、路由器、基站辅助电源、数据传输设备。
LED显示与照明 — 室内LED显示屏、专业舞台灯光、工业照明驱动。
安防系统 — 门禁系统、监控摄像头、报警系统、消防设备。

资料下载

规格书1

MPD-200B 规格书PDF下载

认证证书5

CB认证证书CB · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载

UL认证证书UL · 点击下载 ↓PDF下载

TÜV认证证书TÜV · 点击下载 ↓PDF下载
