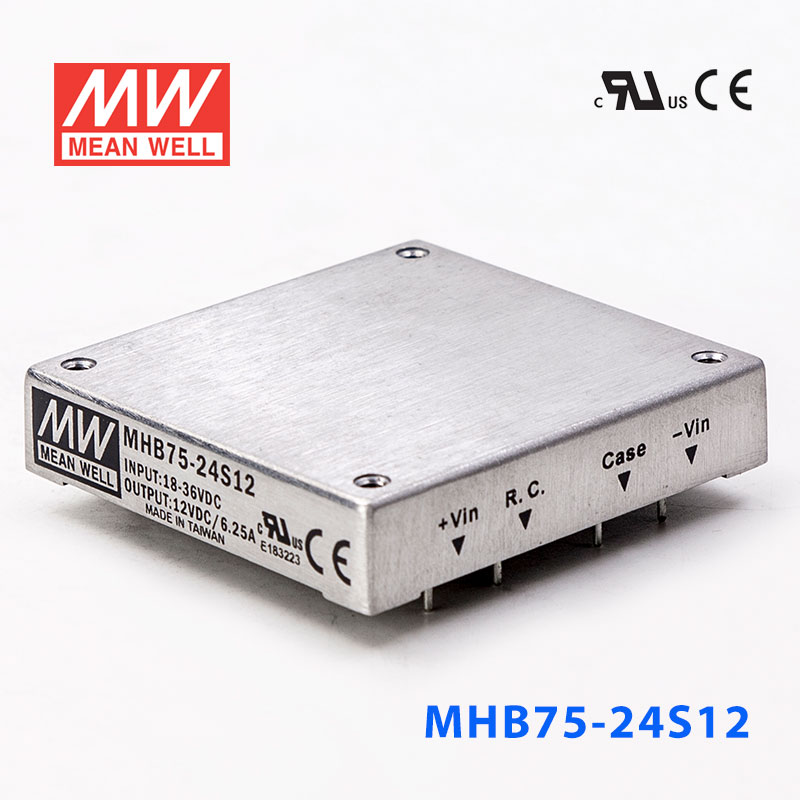

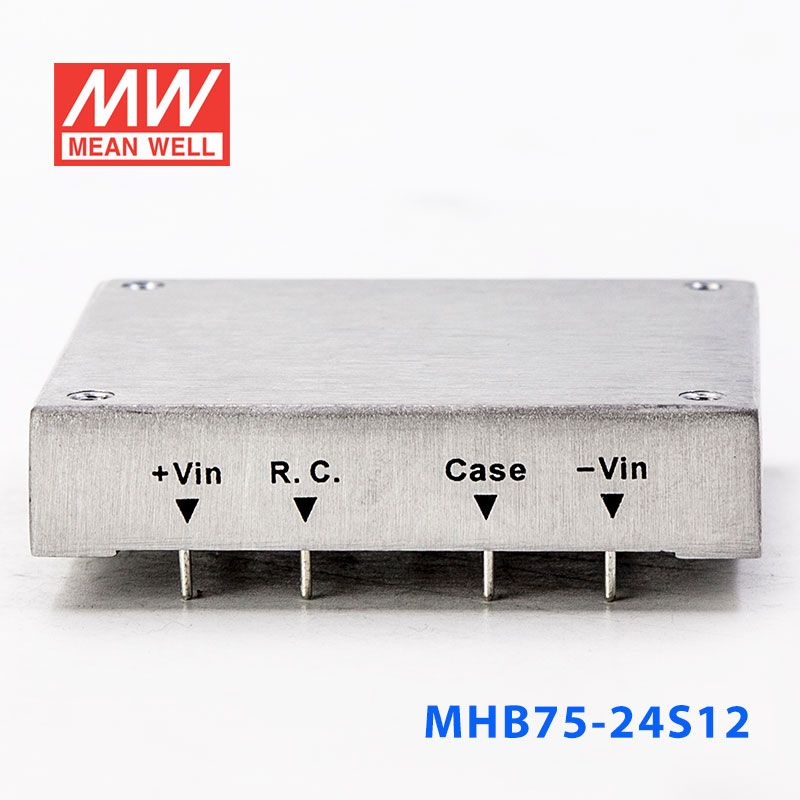

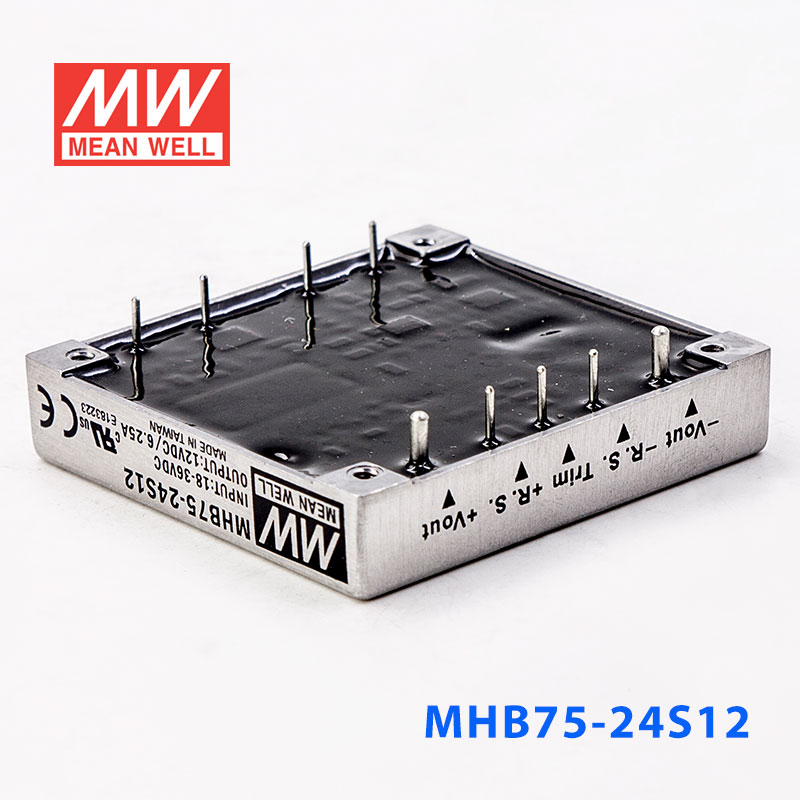

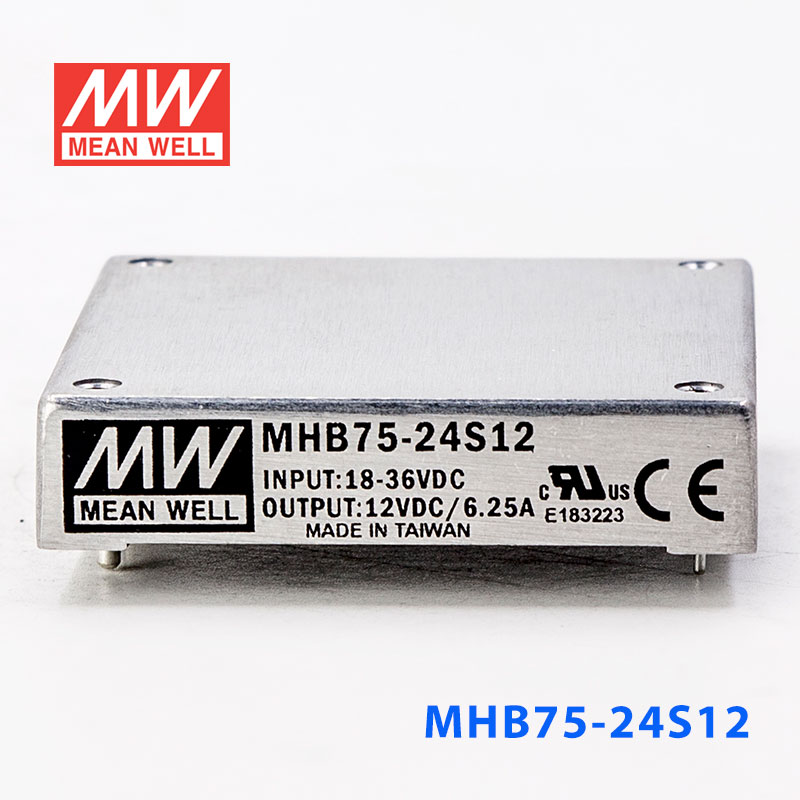

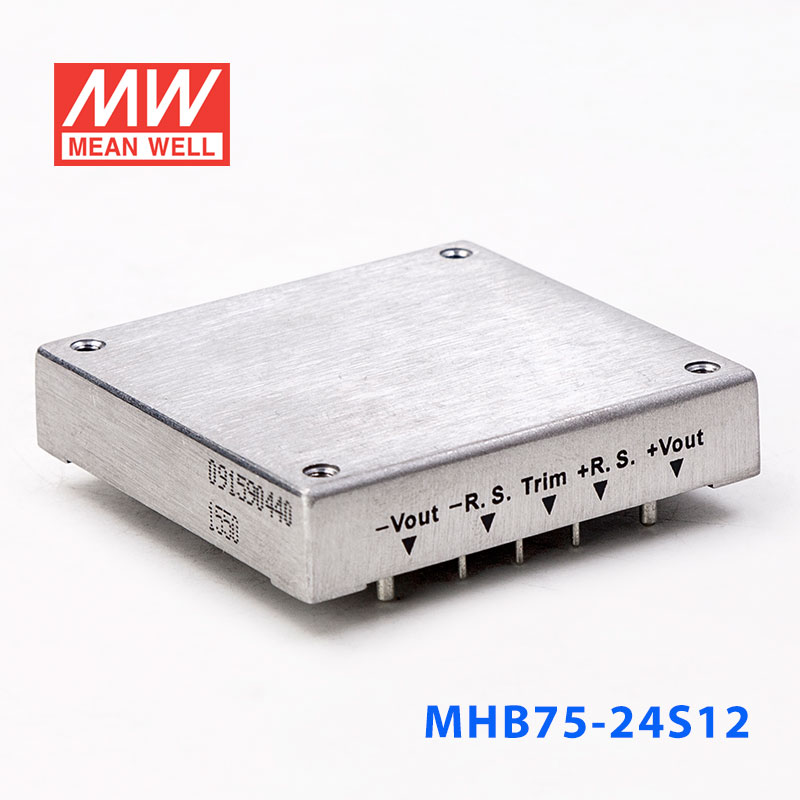

MHB75-24S12 · 18~ 入 12V 稳压单路输出 DC DC转换模块电源

Mean Well · Enclosed Switching Power Supply · 75W 12

输出电压: 12 V DC
额定功率: 75 W
输出电流: 6.25 A

¥397.50市场价 ¥468.00含 13% 增值税

选择型号 — MHB75系列MHB75-24S12

MHB75-12S0575W · 5V · 15A MHB75-12S1275W · 12V · 6.25A MHB75-12S2475W · 24V · 3.13A MHB75-24S0575W · 5V · 15A

MHB75-24S1275W · 12V · 6.25A

MHB75-24S2475W · 24V · 3.13A MHB75-48S0575W · 5V · 15A MHB75-48S1275W · 12V · 6.25A MHB75-48S2475W · 24V · 3.13A

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 MHB75-24S12，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCE EAC EMCRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

MHB75-24S12 为该系列 12V 输出型号：额定功率 75W，典型效率 88%。

产品特点

半砖尺寸(2.28"×2.4"×0.5")，采用工业标准输出pin针
2:1宽输入范围
保护种类：短路/过电流/过电压/过温度
效率高达89%
1500VDC输入/输出隔离
具有遥控开关
具有遥感功能
输出调整±10%
五面金属防护外壳
为提升工作温度可提供可选散热片
3.3V/15V输出可用
安全认证：UL / CUL / EAC / CE / UKCA
3年质保

规格参数

MHB75-24S12参数摘自官方规格书（2024-04-30 版）下载规格书 PDF

输出

直流电压: 12V
电流范围: 0 ~ 6.25A
额定功率: 75W
纹波与噪声 (最大)^注2: 100mVp-p
电压精度^注3: ±1.0%
线性调整率: ±0.2%
负载调整率: ±0.2%
开关频率: 400KHz for 12/24Vin, 300KHz for 48Vin
外部调节范围(Typ.): ±10%
外部最大电容负载: 10000uF

输入

额定直流输入: 24VDC
电压范围: 18 ~ 36VDC
浪涌电压(最大100ms): 50VDC
欠压锁定: 锁定上限: 17VDC,锁定下限: 16VDC
效率(Typ.): 88%
直流电流满载: 3650mA
直流电流空载: 50mA
滤波: π 型滤波网络

保护

过电流: 额定输出功率的110%~150% 保护模式:过电流限制，负载异常条件移除后可自动恢复
过电压(Typ.): 额定输出电压的115%~140% 保护模式:输出电压二极管钳位
短路: 保护模式:可持续, 异常条件移除后可自动恢复
过温度: 机壳温度100℃±5℃时，启动过温度保护

功能

遥控: 详情请参考"遥控开/关"
输出调整: ±10%,详情请参考"外部输出调整"

环境

工作温度(Typ.): -40 ~ +100℃ ; 当外壳温度100℃±5℃时将热关机(请参考"热曲线")
工作湿度: 0% ~ 95% RH max.
储存温度、湿度: -55 ~ +105℃, 0 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)

安规和电磁兼容

安全规范: UL60950-1, EAC TP TC 020/2011(EAC TP TC 004 for 48Vin type only)认证通过
耐压: I/P-O/P:1500VDC, I/P-Case:1500VDC, O/P-Case:1500VDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 外加元件可符合BS EN/EN55032 (CISPR22) Class A 等级(请参考 "电磁兼容建议电流"), EAC TP TC 020
电磁兼容抗扰度^注4: 符合BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN55024, A级轻工业标准, EAC TP TC 020

其它

机壳材质: 铝
MTBF: 1000K hrs typ. MIL-HDBK-217F (25℃)
尺寸: 57.9*61*12.7mm (2.28"*2.40"*0.5") (L*W*H)
包装: 95g ; 12颗/EPE, 60颗/5盘/箱

测试条件与备注4

如未特别说明，所有规格参数均在输入为12,24,48VDC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联1uf和10uf的电容，在20MHZ带宽下进行量测。
电源需 "+Vout"和"+R.S"连接， "-Vout"和 "-R.S"连接。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

MHB75-24S12 外部输出调整 — 外部输出调整左右滑动 · 点击查看大图

MHB75-24S12 机壳散热片(可选) — 机壳散热片(可选)左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 传感器供电、控制器电源、工业PC系统。
电信设备 — 网络交换机、基站设备、数据通信系统。
交通运输 — 铁路信号系统、车载电子设备、船舶控制系统。
能源系统 — 太阳能逆变器辅助电源、风力发电控制系统。
测试测量 — 实验室设备、自动化测试平台、精密仪器。
