明纬 MEAN WELL · LRS系列系列

明纬官方正品LRS系列系列3 年保修

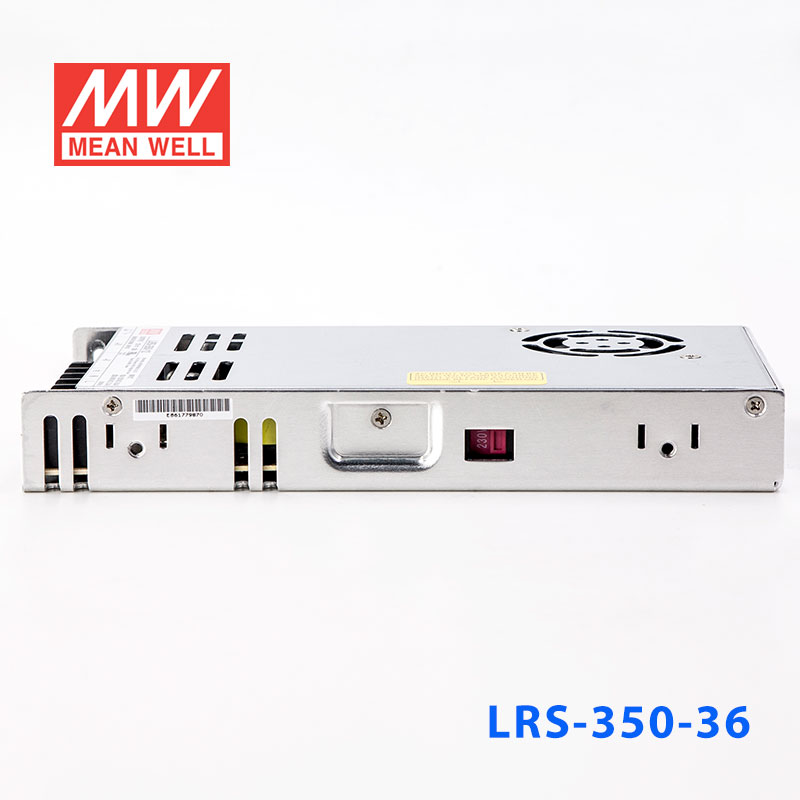

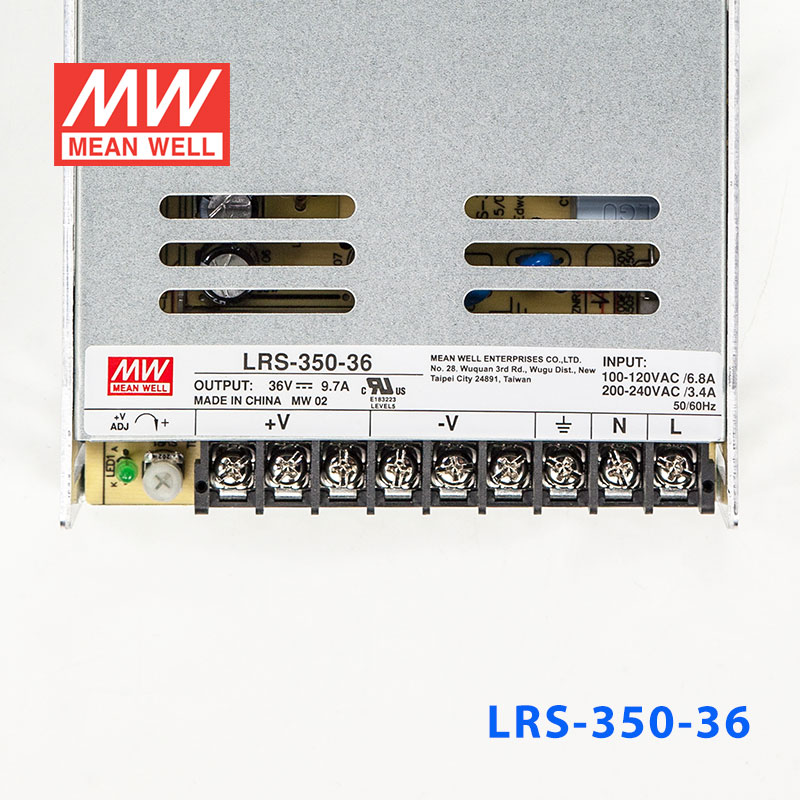

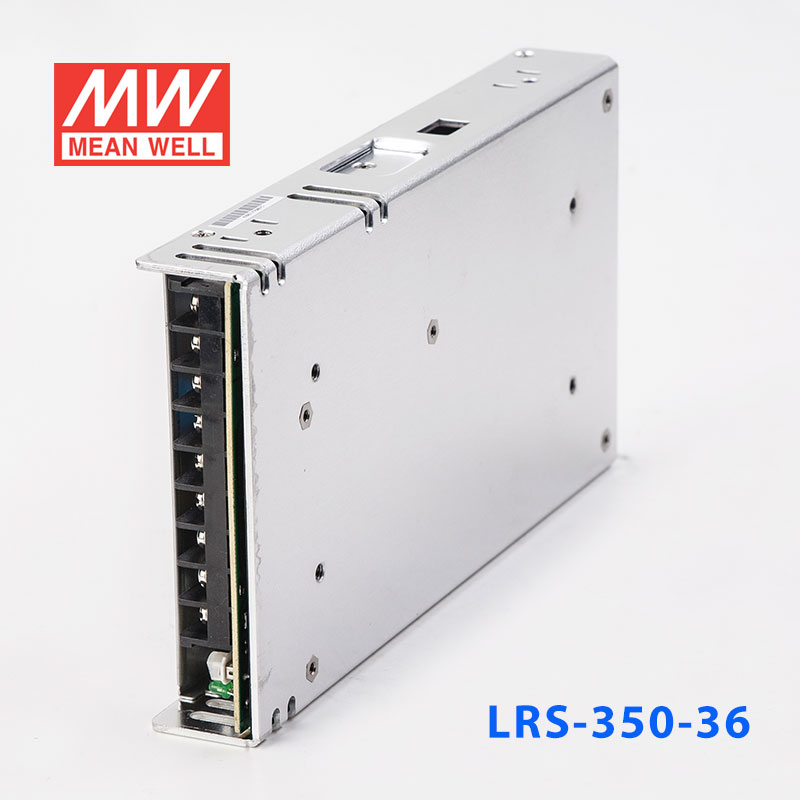

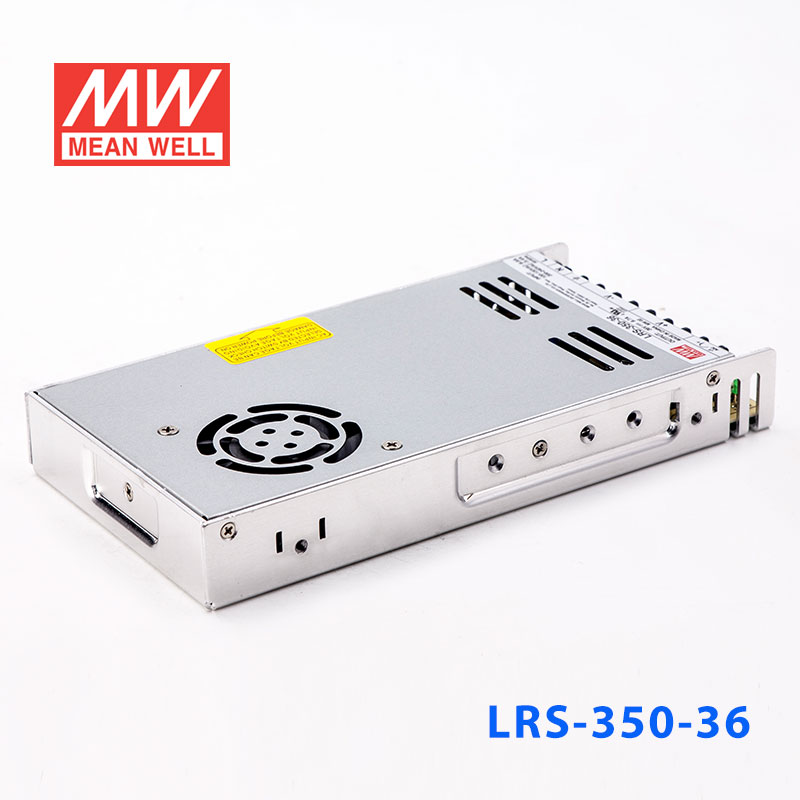

LRS-350-36 · 超薄高性能开关电源

输入电压开关选择型

输出电压: 36 V DC
额定功率: 349.2 W
输出电流: 9.7 A

¥155.00市场价 ¥201.50含 13% 增值税

选择型号 — LRS-350 系列LRS-350-36

LRS-350-3.3198W · 3.3V · 60A LRS-350-4.2252W · 4.2V · 60A LRS-350-5300W · 5V · 60A LRS-350-12348W · 12V · 29A LRS-350-15350W · 15V · 23.2A LRS-350-24350W · 24V · 14.6A

LRS-350-36350W · 36V · 9.7A

LRS-350-48350W · 48V · 7.3A

现货即将售罄

现货 · 上海仓 4178 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LRS-350-36，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE CQC EACTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LRS-350-36 为该系列 36V 输出型号：额定电流 9.7A，额定功率 349.2W，典型效率 88.5%。

LRS-350系列是一款350W单组输出封闭型电源供应器，具有30mm低外型设计，采用115VAC或230VAC输入 (通过开关选择)，整系列提供3.3V, 4.2V, 5V, 12V, 15V, 24V, 36V和48V。除了效率高达89%，内装长寿命风扇使LRS-350能满负载工作于-25℃到+70℃的温度范围内。具有极低的空载功耗(小于0.75W)，能使终端系统很容易的通过国际能源要求。LRS-350有完整的保护功能和抗5G 振动能力；它符合UL62368-1国际安全法规，LRS-350为各种工业应用提供了一个高性价比的解决方案。

产品特点

交流输入范围通过开关切换
可承受300vac浪涌输入5秒
保护种类：短路/过负载/过电压/过温度
内有直流风扇强制风冷
具有风扇开/关控制
1U低外型
可承受5G振动测试
电源启动LED指示灯
空载功耗<0.75W
100%满载老化测试
工作温度可高达70℃
可在海拔5000米条件下操作(备注8)
高效率，高寿命和高可靠度
3年质保

规格参数

LRS-350-36参数摘自官方规格书（2025-09-12 版）下载规格书 PDF

输出

直流电压: 36V
额定电流: 9.7A
电流范围: 0 ~ 9.7A
额定功率: 349.2W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 32.4 ~ 39.6V
电压精度^注3: ±1.0%
线性调整率^注4: ±0.5%
负载调整率^注5: ±0.5%
启动、上升时间: 1500ms, 50ms/230VAC 1500ms,50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 12ms/115VAC(满载时)

输入

电压范围: 90 ~ 132VAC / 180 ~ 264VAC (通过开关选择) 240 ~ 370VDC (开关开启230VAC)
频率范围: 47 ~ 63Hz
效率(Typ.): 88.5%
交流电流(Typ.): 6.8A/115VAC 3.4A/230VAC
浪涌电流(Typ.): 冷启动60A/115VAC 60A/230VAC
漏电流: <2mA / 240VAC

保护

过负载: 额定输出功率的110 ~ 140% 3.3~36V 打嗝模式，异常条件移除后可自动恢复 48V 关断输出电压，重启恢复
过电压: 41.4 ~ 46.8V 3.3~36V 打嗝模式，异常条件移除后可自动恢复 48V 关断输出电压，重启恢复
过温度: 3.3~36V 打嗝模式，异常条件移除后可自动恢复 48V 关断输出电压，重启恢复

功能

风扇开/关控制 (Typ.): RTH3≧50℃风扇开启, ≦40℃风扇关断

环境

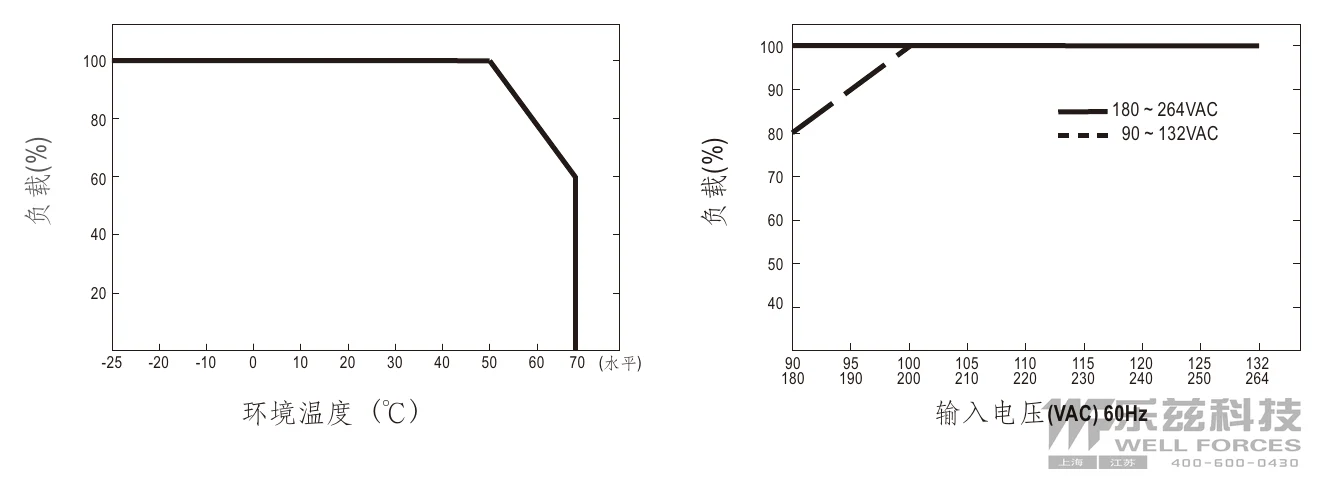

工作温度: -25 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
过电压等级: Ⅲ: According to EN61558, EN50178, EN60664-1, EN62477-1; altitude up to 2000 meters

安规和电磁兼容

安全规范: IEC/UL62368-1, BSMI CNS15598-1,EAC TP TC 004, KC62368-1(仅LRS-200-12/24), GB 4943.1, BIS IS13252(Part1): 2010/IEC 60950-1: 2005(备注12),BS EN/EN61558-1, BS EN61558-2-16 认证通过; 设计参照AS/NZS 61558.1/2.16, AS/NZS 62368.1, BS EN/EN62368-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BSMI CNS15936, EAC TP TC 020,KS C 9832,KS C 9835(仅LRS-350-12/24 )
电磁兼容抗扰度: 符合BS EN/EN55035, EAC TP TC 020,KS C 9832,KS C 9835(仅LRS-350-12/24 )

其它

MTBF: 2099.9K hrs min. Telcordia SR-332 (Bellcore) ; 328.6Khrs min. MIL-HDBK-217F (25℃)
尺寸: 215*115*30mm (L*W*H)
包装: 0.76Kg; 15pcs/12.4Kg/0.67CUFT

测试条件与备注12

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法: 从0%到100%额定负载。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
对于12V~48V机型而言，150%的峰值负载能力是建立在长达1秒基础上。如果峰值负载持续超过1秒钟，LRS-350将进入打嗝模式，一旦调回额定电流就恢复正常。
当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
此电源不符合EN61000-3-2规定的谐波电流要求。请不要在以下条件下使用此电源： a) 终端设备在欧盟内使用， b) 终端设备连接到220Vac或更高额定标称电压的公共主电源， c) 电源为： - 安装在平均或连续输入功率大于75W的终端设备中， - 属于照明系统的一部分例外：以下终端设备中使用的电源不需要满足EN61000-3-2 a)总额定输入功率大于1000W的专业设备; b)额定功率小于或等于200W的对称受控加热元件
RCM采自愿性标示, 符合AS/NZS4417.1中所规范的IEC或AS/NZS标准。
某些产品型号没有 BIS 徽标。有关更多信息，请联系您的MEAN WELL销售人员。

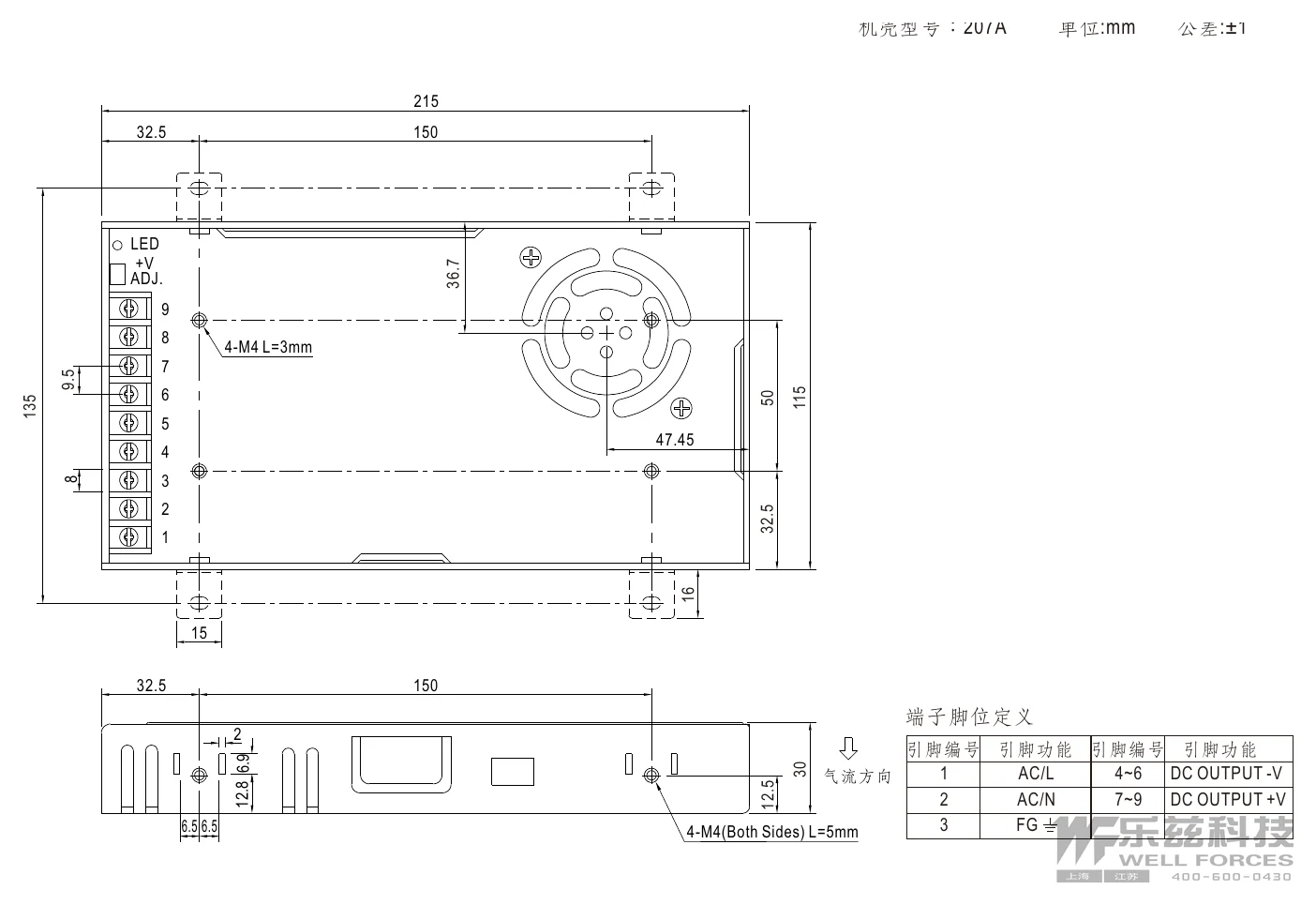

技术图纸

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪器，设备和装置
