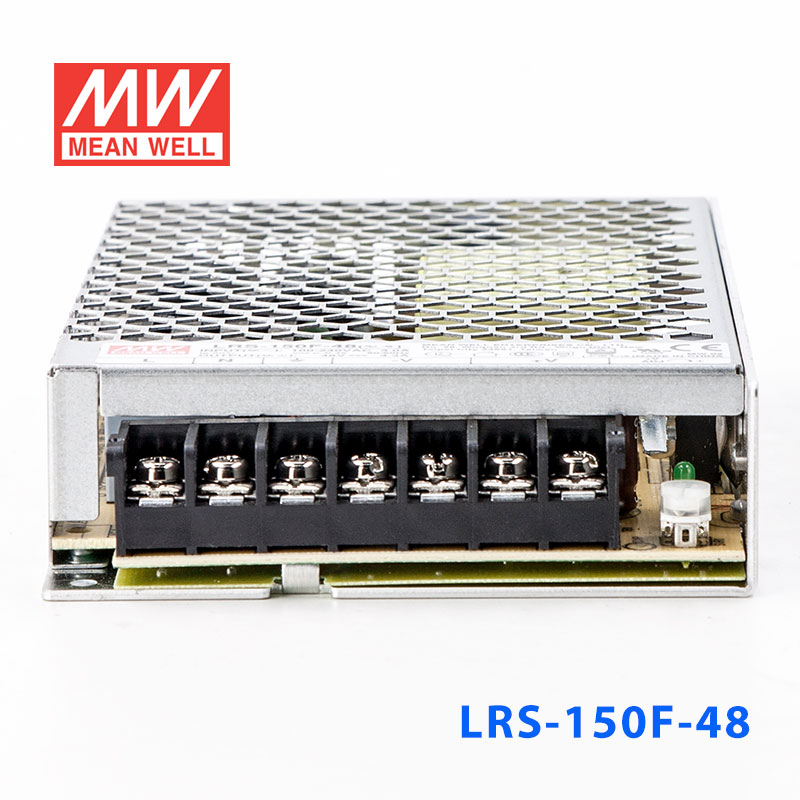

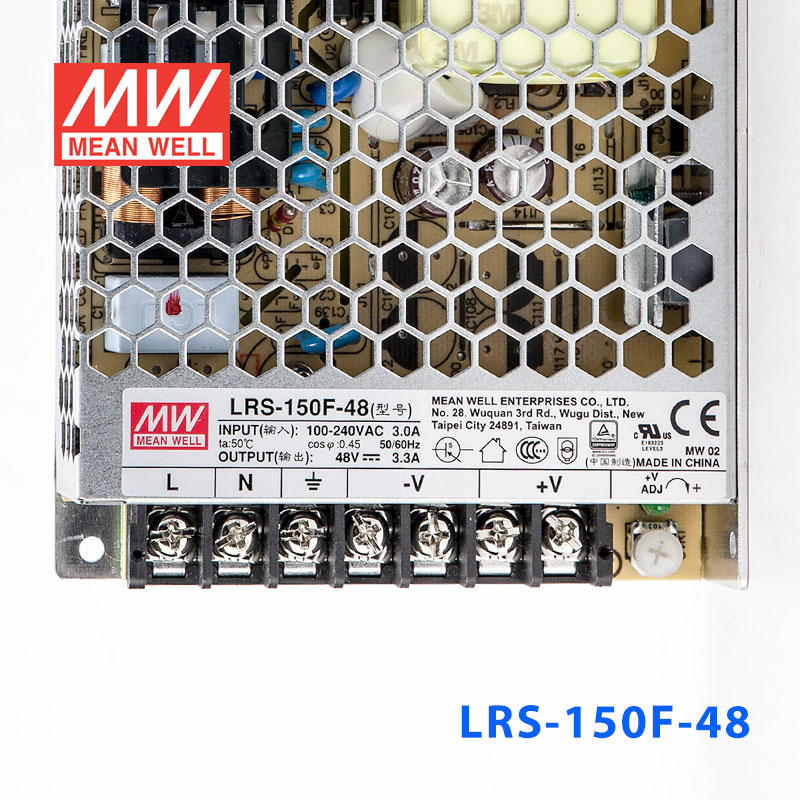

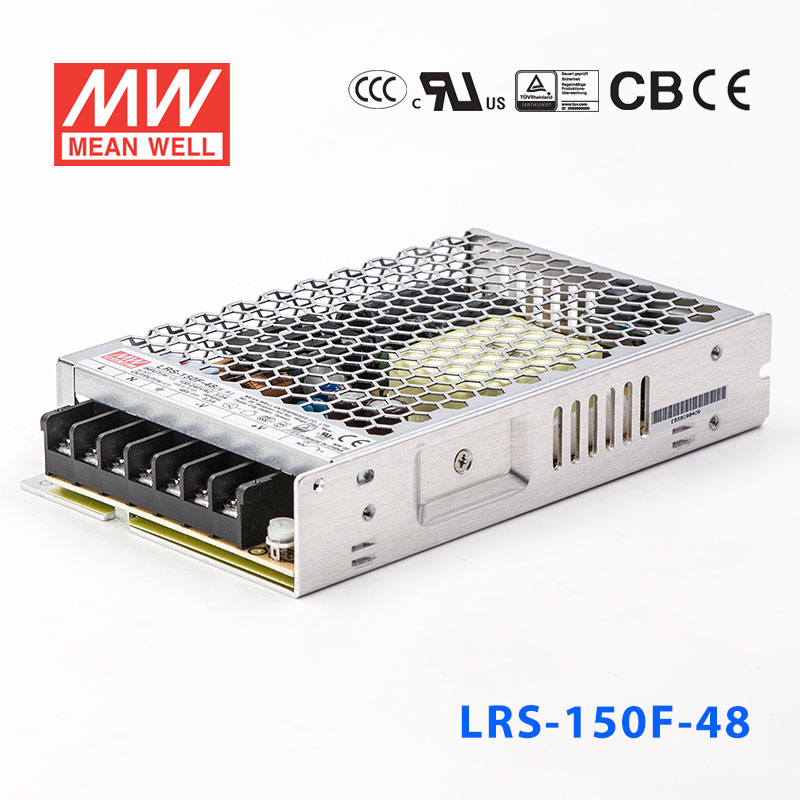

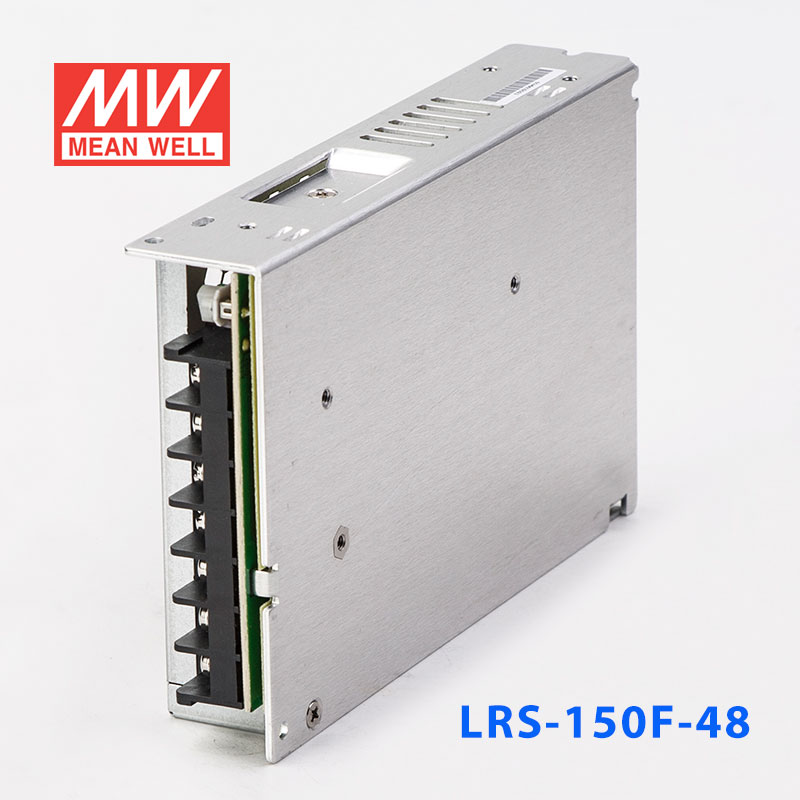

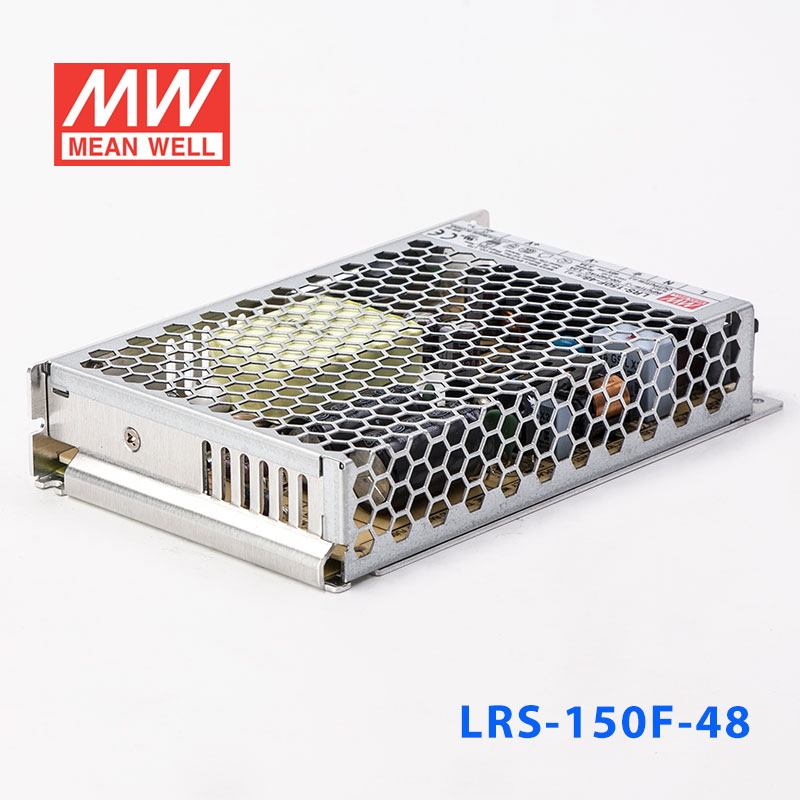

LRS-150F-48 · 超薄高性能开关电源

全电压输入型

输出电压: 48 V DC
额定功率: 110 W
输出电流: 3.3 A

¥100.00市场价 ¥143.00含 13% 增值税

选择型号 — LRS-150F系列LRS-150F-48

LRS-150F-5110W · 5V LRS-150F-12110W LRS-150F-15110W LRS-150F-24110W LRS-150F-36110W

LRS-150F-48110W

现货

现货 · 上海仓 35 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LRS-150F-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL EAC CB CE EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LRS-150F-48 为该系列 48V 输出型号：额定电流 3.3A，额定功率 158.4W，典型效率 90%。

LRS-150F系列是一款150W单组输出封闭型电源供应器，具有30mm低外型设计，采用85~264VAC 全范围交流输入，整系列提供5V,12V, 15V, 24V, 36V和48V输出.除了效率高达90%，金属网外壳的设计加强了散热能力使LRS-150F在没有风扇的情况下工作在-30℃到+70℃的温度范围内。提供超低空载功耗(小于0.5W)，能使终端系统很容易满足国际能源要求。LRS-150F有完整的保护功能和抗5G振动能力；它符合TUV BS EN/EN62368-1,BS EN/EN60335-1,BS EN/EN61558-1/-2-16, UL62368-1 和GB 4943.1国际安全法规，LRS-150F系列为各种工业应用提供了一个高性价比的解决方案。

产品特点

国际通用全范围交流输入
可承受300vac浪涌输入5秒
空载消耗<0.5W
体积小，1U低外型
工作温度可高达70℃
保护种类：短路/过负载/过电压/过温度
自然风冷
符合IEC/BS EN/EN 60335-1(PD3)和 IEC/BS EN/EN61558-1, 2-16适合家电应用
可在海拔5000米条件下操作
可承受5G振动测试
高效率，高寿命和高可靠度
电源启动LED指示灯
过电压等级Ⅲ
100%满载老化测试
3年质保

规格参数

LRS-150F-48参数摘自官方规格书（2025-04-07 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 3.3A
电流范围: 0 ~ 3.3A
额定功率: 158.4W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 43.2 ~ 52.8V
电压精度^注3: ±1.0%
线性调整率^注4: ±0.5%
负载调整率^注5: ±0.5%
启动、上升时间: 500ms, 30ms/230VAC 500ms,30ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 12ms/115VAC(满载时)

输入

电压范围: 85 ~ 264VAC 120 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 90%
交流电流(Typ.): 3A/115VAC 1.7A/230VAC
浪涌电流(Typ.): 冷启动60A/230VAC
漏电流: <0.75mA / 240VAC

保护

过负载: 额定输出功率的110 ~ 140% 保护模式:打嗝模式，异常条件移除后可自动恢复
过电压: 55.2 ~ 64.8V 保护模式:关断输出电压,重启恢复
过温度: 关断输出电压,重启恢复

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
过电压等级: Ⅲ;根据BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; 海拔可高达 2000米

安规和电磁兼容

安全规范: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,GB 4943.1, BSMI CNS15598-1, EAC TP TC004, AS/NZS 62368.1(by CB), BIS IS13252(Part1): 2010/IEC 60950-1: 2005(备注9) 认证通过
耐压: I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2 Class A(≤80%负载), BS EN/EN61000-3-3,GB17625.1,GB/T 9254.1, BSMI CNS15936, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), 重工业标准, EAC TP TC 020

其它

MTBF: 2761.8K hrs min. Telcordia SR-332 (Bellcore) ; 592.4Khrs min. MIL-HDBK-217F (25℃)
尺寸: 159*97*30mm (L*W*H)
包装: 0.42Kg ; 30pcs/13.8Kg/0.80CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法: 从0%到100%额定负载。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当操作海拔高于2000米(6500ft)时，操作环温需调降5℃/1000米。
某些产品型号没有 BIS 徽标。有关更多信息，请联系您的MEAN WELL销售人员。

技术图纸

典型应用

工业自动化机械
工业控制系统
机械和电气设备
电子仪器，设备和装置
家用电器
