首页产品中心LPS系列系列LPS-75-12

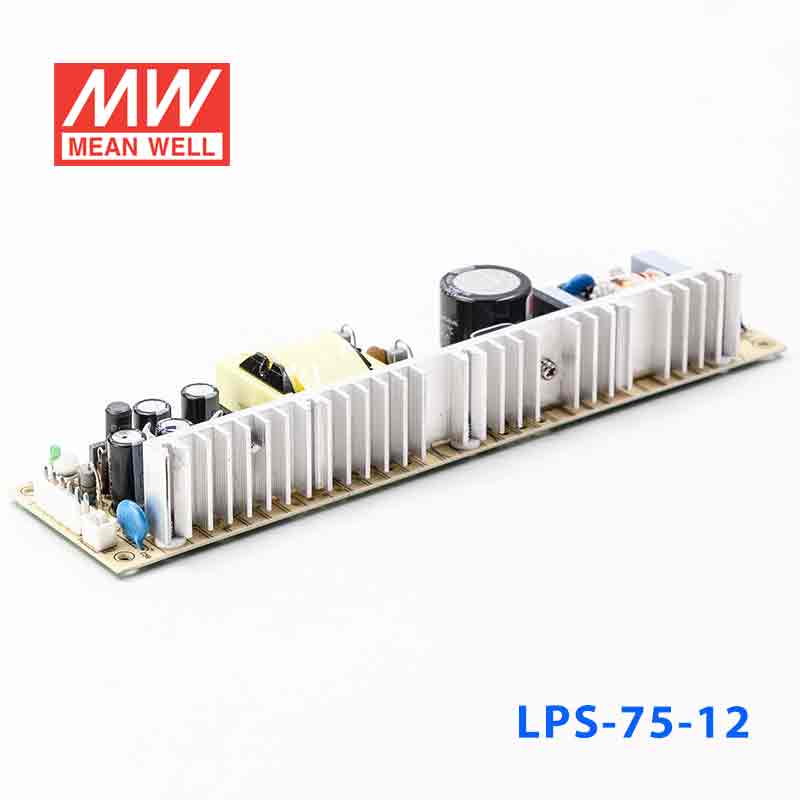

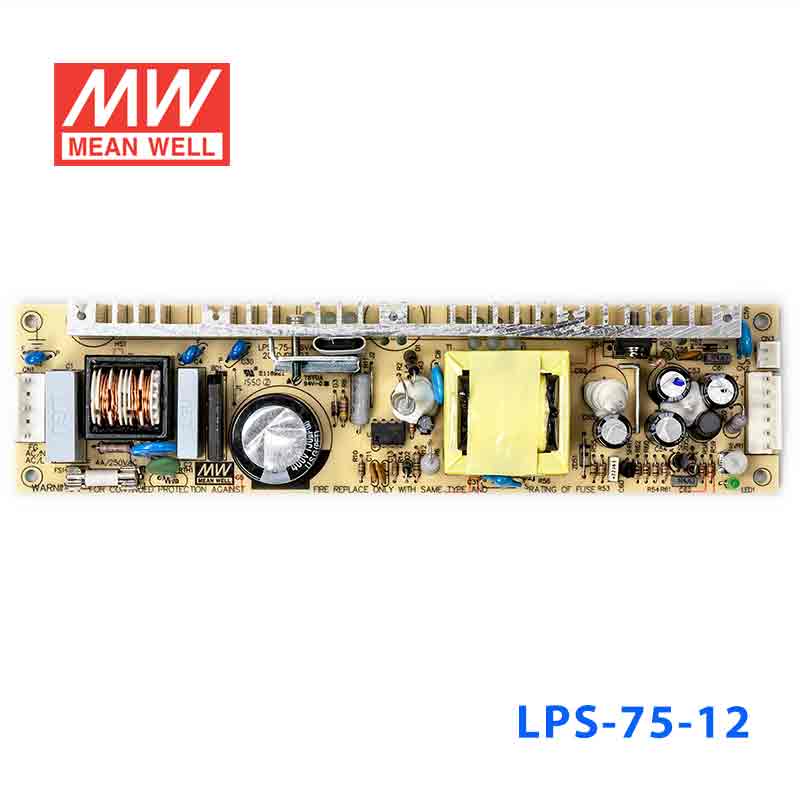

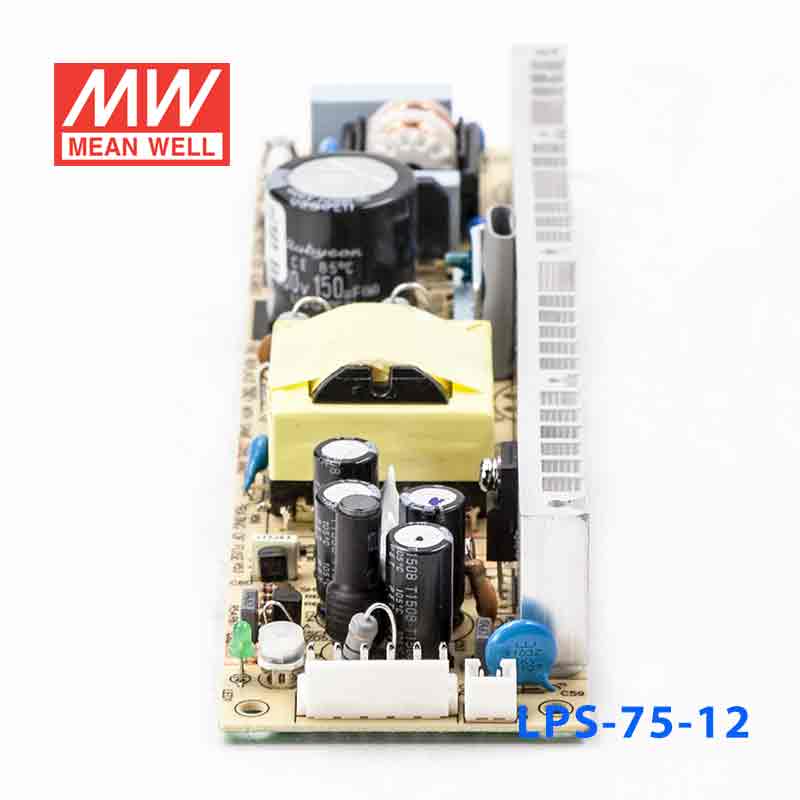

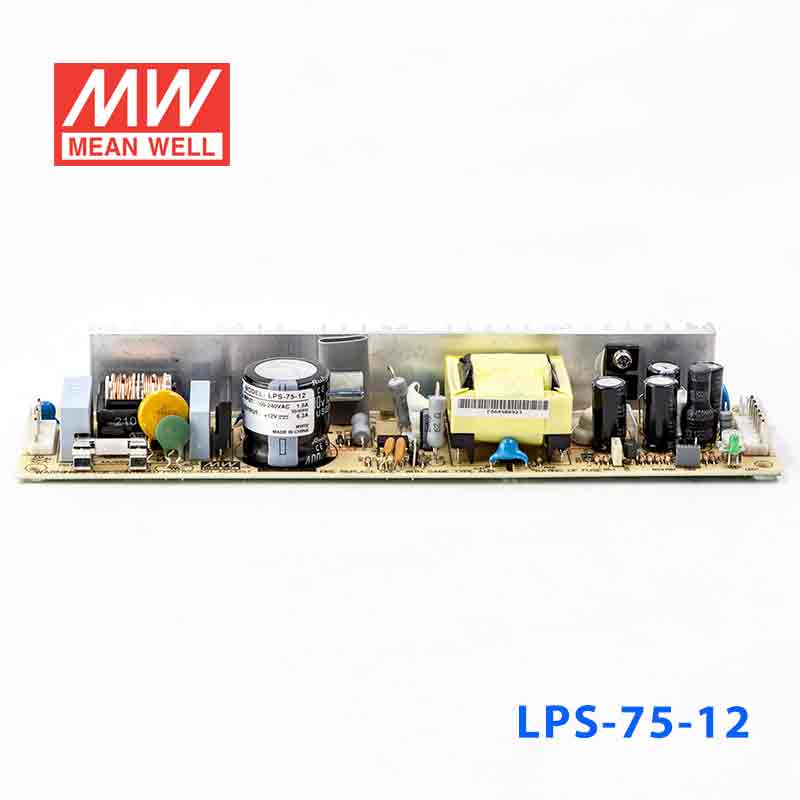

LPS-75-12 产品图 1
明纬 MEAN WELL · LPS系列 系列
明纬官方正品LPS系列 系列3 年保修

LPS-75-12 · 单路输出无外壳窄条PCB板 开关电源

Mean Well · Enclosed Switching Power Supply · 74.4W 12

输出电压
12 V DC
额定功率
74.4 W
输出电流
6.2 A
¥109.00含 13% 增值税
选择型号 — LPS-75系列LPS-75-12
LPS-75-3.349.5W · 3.3V · 15A库存:无货LPS-75-575W · 5V · 15A库存:无货
LPS-75-1274.4W · 12V · 6.2A库存:即将售罄
LPS-75-1575W · 15V · 5A库存:无货LPS-75-2476.8W · 24V · 3.2A库存:即将售罄LPS-75-4875W · 48V · 1.56A库存:即将售罄

即将售罄无货

现货 · 上海仓 5 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 LPS-75-12,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

LPS-75-12 为该系列 12V 输出型号:额定电流 6.2A,额定功率 74.4W,典型效率 80%。

产品特点

  • 国际通用全范围交流输入
  • 保护种类:短路/过负载/过电压
  • 自然风冷
  • PWM控制和调整
  • 外观小巧
  • 遥控开-关
  • LED电源指示灯
  • 100%满载老化
  • 2年质保

规格参数

LPS-75-12·参数摘自官方规格书(2024-10-30 版)下载规格书 PDF

输出

直流电压
12V
额定电流
6.2A
电流范围
0 ~ 6.8A
额定功率
74.4W
最大负载(10秒)注4
81.6W
纹波与噪声(最大)注2
100mVp-p
电压调整范围
11 ~ 13.5V
电压精度注3
±2.0%
线性调整率
±1.0%
负载调整率
±2.0%
启动、上升时间
200ms, 35ms/230VAC 200ms, 35ms/115VAC(满载时)
保持时间(Typ.)
60ms/230VAC 12ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或127 ~ 370VDC
频率范围
47 ~ 63Hz
效率(Typ.)
80%
交流电流(Typ.)
1.9A/115VAC 1.1A/230VAC
浪涌电流(Typ.)
冷启动:18A/115VAC 36A/230VAC
漏电流
<1mA / 240VAC

保护

过负载
额定输出的115%~150% 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
13.8 ~ 16.2V 保护模式:打嗝模式,电压异常条件移除后可自动恢复

功能

遥控开/关
RC+/RC- : 0 ~ 0.8V 电源启动 ; 4 ~ 10V电源关闭

环境

工作温度
-20~+70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.04%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
UL62368-1,EAC TP TC 004,TUV BS EN/EN62368-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
电磁兼容发射
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020
电磁兼容抗扰度
符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), A级重工业标准,EAC TP TC 020

其它

MTBF
3180.0K hrs min. Telcordia SR-332 (Bellcore) ; 608.7K hrs min. MIL-HDBK-217F (25℃)
尺寸
222*55*30mm (L*W*H)
包装
0.3Kg; 48pcs/15.6Kg/1.23CUFT
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 每30秒内峰值占空比为33.3%,平均输出功率不应超过额定输出功率。
  5. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  6. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

LPS-75-12 机构尺寸
机构尺寸左右滑动 · 点击查看大图
LPS-75-12 方框图
方框图左右滑动 · 点击查看大图
LPS-75-12 减额曲线
减额曲线左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于控制柜、传感器供电、执行器驱动等。
  • LED显示屏与照明 — 为室内LED显示模块、灯条及广告牌提供稳定电源。
  • 安防监控系统 — 驱动监控摄像头、门禁系统、报警设备等。
  • 通讯设备 — 为路由器、交换机、网络设备等提供可靠电源。
  • 仪器仪表 — 适用于各类测试设备、测量仪器及实验室装置。

资料下载

规格书1

LPS-75-12 规格书PDF下载

3D 图档1

LPS-75-12 3D 图档ZIP下载

认证证书8

UL认证证书E183223-UL-CER.PDFPDF下载
TÜV认证证书LPS-75-TUV-CER.PDFPDF下载
EAC认证证书EAC-cer.pdfPDF下载
CB认证证书LPS-75-CB(UL)-cer.pdfPDF下载
CB认证证书LPS-75-CB(TUV)-cer.pdfPDF下载
EMC认证证书LPS-75-EMC-CER.PDFPDF下载
CE认证证书LPS-75-CE-DEC.PDFPDF下载
UK认证证书LPS-75-UK-dec.pdfPDF下载
