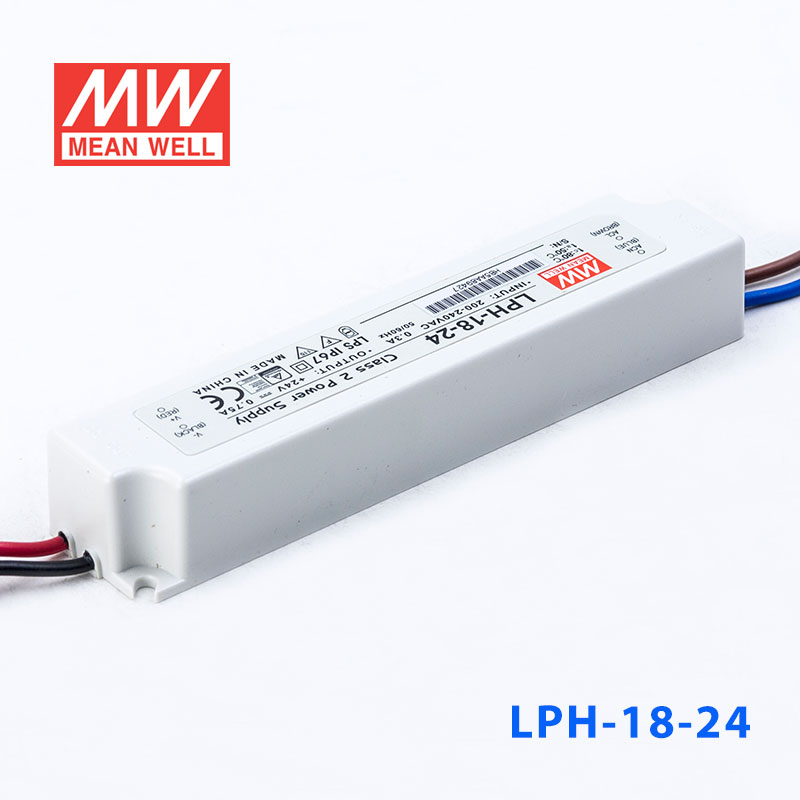

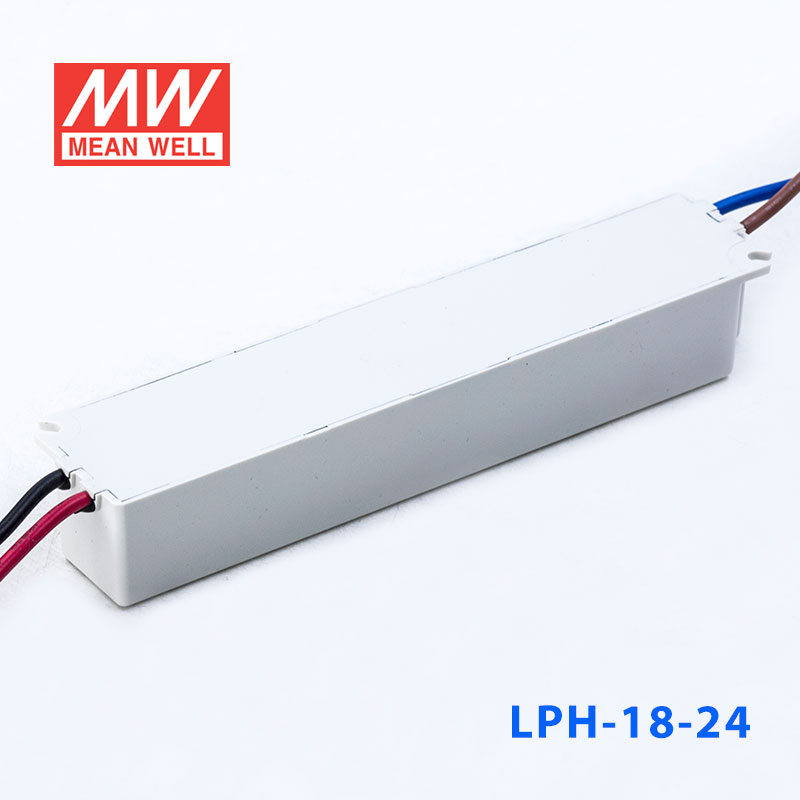

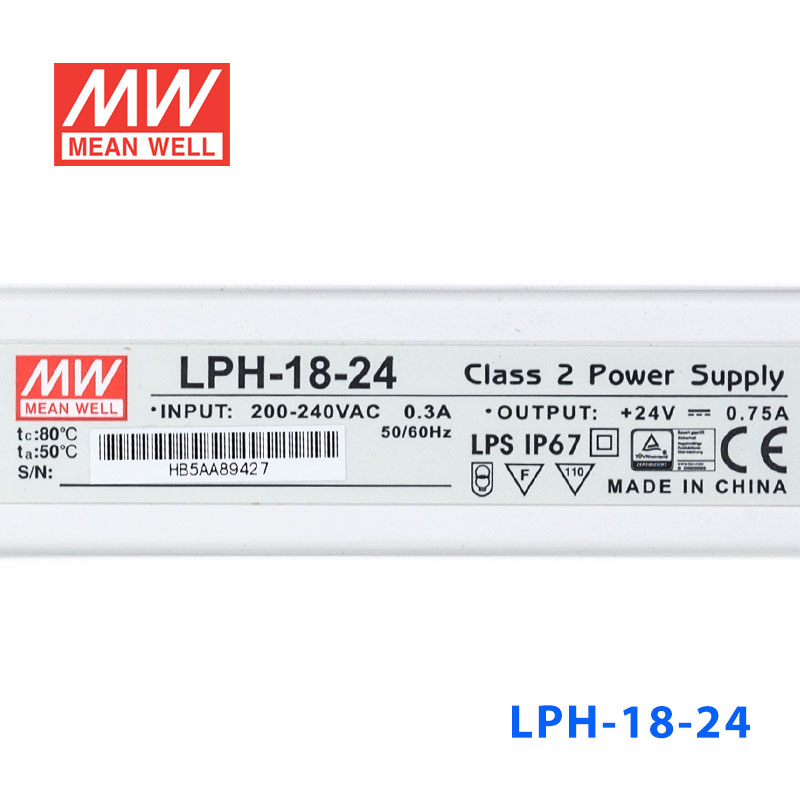

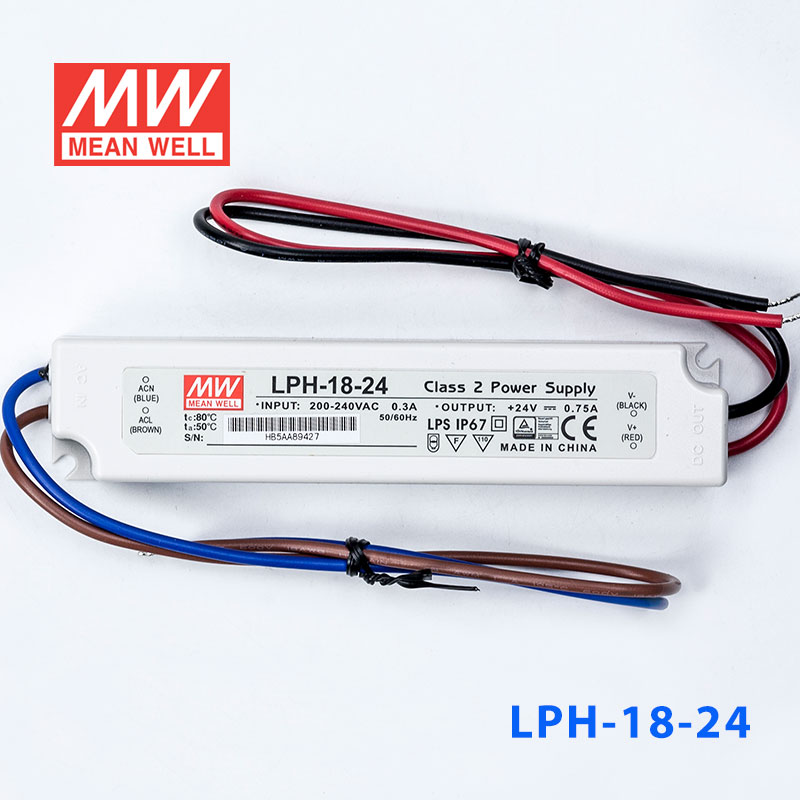

LPH-18-24 · 入 24V 牌恒压输出IP67防水塑壳LED电源

Mean Well · Enclosed Switching Power Supply · 18W 24

输出电压: 24 V DC
额定功率: 18 W
输出电流: 0.75 A

¥32.00市场价 ¥41.60含 13% 增值税

选择型号 — LPH-18系列LPH-18-24

LPH-18-1218W · 12V · 1.5A

LPH-18-2418W · 24V · 0.75A

LPH-18-3618W · 36V · 0.5A

无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 LPH-18-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC TÜV BIS CB可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPH-18-24 为该系列 24V 输出型号：额定电流 0.75A，额定功率 18W，典型效率 82%。

产品特点

180~264VAC输入范围
全防护型绝缘塑胶外壳，满足IP67等级(备注5)
保护种类：短路/过负载/过电压/过温度
自然风冷
Class Ⅱ 电源，无 FG
通过LPS(限功率电源)测试
100%满载老化测试
装饰或广告配套等相关显示设备(备注6)
在多尘或潮湿环境下使用的通用型电子产品
高可靠性/低成本
2年质保

规格参数

LPH-18-24参数摘自官方规格书（2026-09-07 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 0.75A
电流范围: 0 ~ 0.75A
额定功率: 18W
纹波与噪声(最大)^注2: 150mVp-p
电压精度^注3: ±3.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间: 1500ms, 30ms/230VAC
保持时间(Typ.): 50ms/230VAC(满载时)

输入

电压范围: 180~264VAC或254 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 82%
交流电流: 0.3A/230VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=155μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置17台 (B型断路器) / 28台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过负载: 大于额定输出功率的105% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 27.6 ~ 32.4V 保护模式:关断输出，二极管钳位
过温度: 打嗝模式,当温度恢复正常后可自动恢复

环境

工作温度: -30 ~ +70℃ (请参考“减额曲线”)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: IEC/BS EN/EN 62368-1,BIS IS15885(备注8), EAC TP TC 004,IP67认证通过;设计参照 UL1310 Class 2,CAN/CSA No. 223-M91
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035,轻工业标准, EAC TP TC 020

其它

MTBF: 7827.3K hrs min. Telcordia SR-332 (Bellcore) ; 1311.1Khrs min. MIL-HDBK-217F (25℃)
尺寸: 140*30*22mm (L*W*H)
包装: 0.175Kg; 70pcs/13.3Kg/0.71CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
适用于室内或室外无阳光直射条件下。
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用NPF/LPF/XLG系列）
来自中国地区的产品可能没有BIS徽标。详情请咨询明纬业务。

技术图纸

典型应用

■ 典型应用

LED照明 — 室内外LED灯带、LED模组、LED洗墙灯、景观照明等。
LED电子广告牌 — 小型LED显示屏、广告灯箱、标识牌背光等。
装饰照明 — 商业空间、家居装饰、节日彩灯等低功率照明场景。
安防监控 — 24V供电的监控摄像头、传感器等辅助设备。
