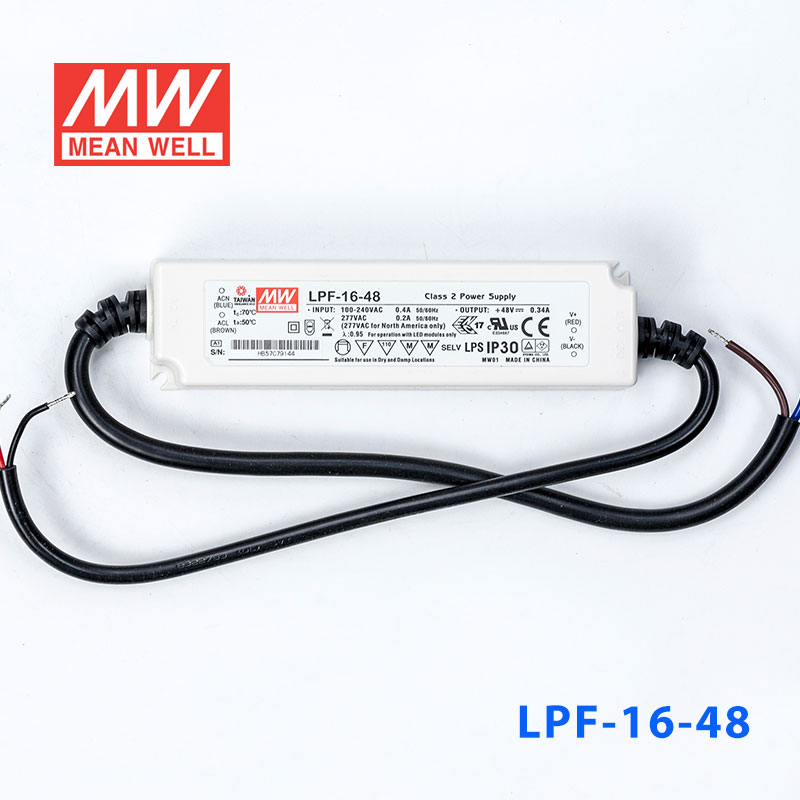

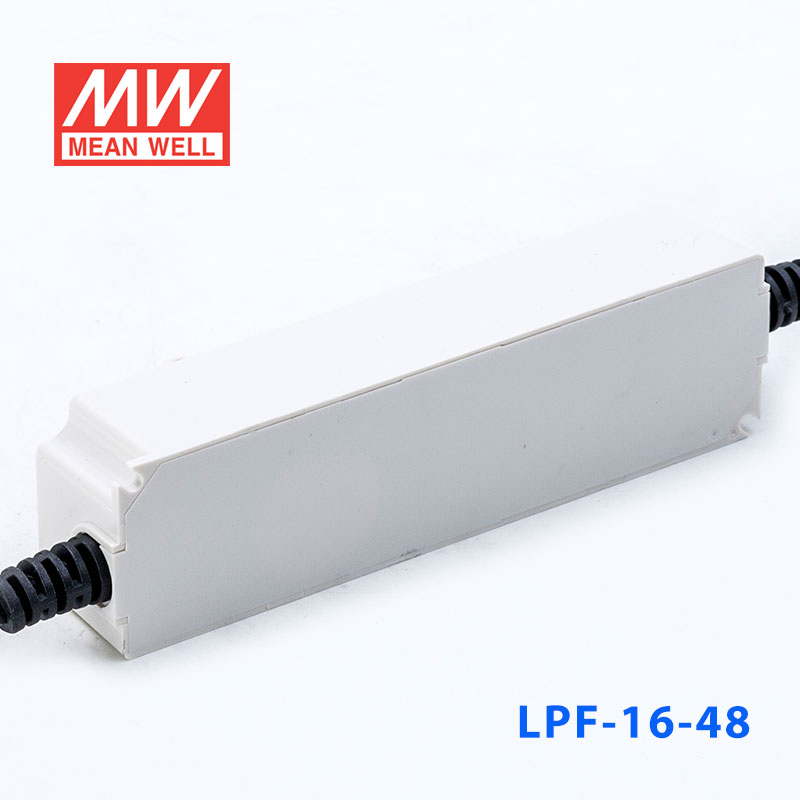

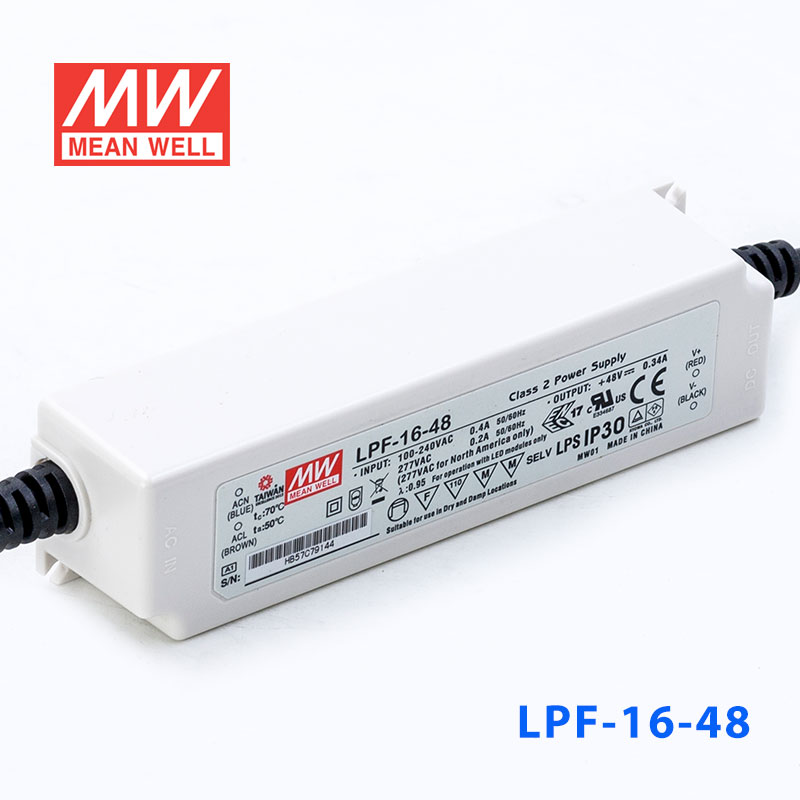

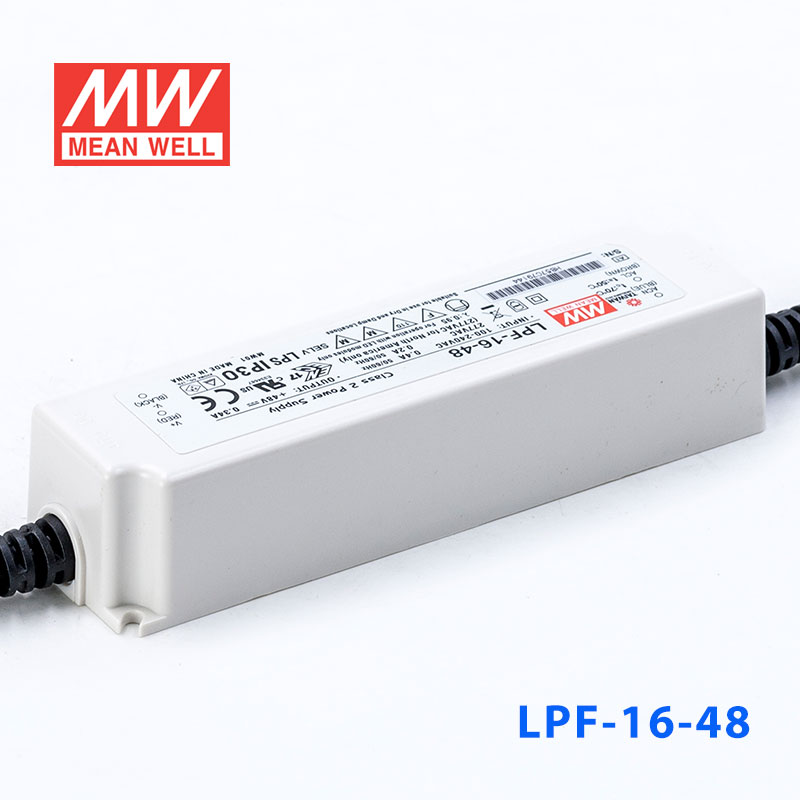

LPF-16-48 · 恒压+恒流有PFC高效率塑壳IP30防水LED电源

Mean Well · Enclosed Switching Power Supply · 16.32W 48

输出电压: 48 V DC
额定功率: 16.3 W
输出电流: 0.34 A

¥96.60市场价 ¥124.80含 13% 增值税

选择型号 — LPF-16系列LPF-16-48

LPF-16-1216.1W · 12V · 1.34A LPF-16-1516.1W · 15V · 1.07A LPF-16-2016W · 20V · 0.8A LPF-16-2416.1W · 24V · 0.67A LPF-16-3016.2W · 30V · 0.54A LPF-16-3616.2W · 36V · 0.45A LPF-16-4216.4W · 42V · 0.39A

LPF-16-4816.3W · 48V · 0.34A

LPF-16-5416.2W · 54V · 0.3A

现货即将售罄无货

现货 · 上海仓 3199 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LPF-16-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ENEC PSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPF-16-48 为该系列 48V 输出型号：额定电流 0.34A，额定功率 16.32W，典型效率 86%。

LPF-16系列是一款16W 交流变直流LED电源供应器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压90~305VAC，并提供输出额定电压介于12V~54V间的多种机型。因具有最高可达86%之转换效率，采用无风扇设计，可于自然风冷散热下工作于-35℃~+70℃之机壳温度范围。整系列可以适用于干燥或潮湿环境下的各种应用，可选IP67型可以适用于淋雨环境下

产品特点

恒流模式+恒压模式输出
塑胶机壳，Class II设计
内置主动式PFC功能
Class 2电源
标准型满足IP30等级，全封闭型塑胶外壳可选IP67等级
寿命>50000小时
5年质保

规格参数

LPF-16-48参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 48V
恒电流范围^注2: 26.4 ~ 48V
额定电流: 0.34A
额定功率^注5: 16.32W
纹波与噪声(最大)^注3: 250mVp-p
电压精度^注4: ±4.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间^注6: 1500ms, 80ms / 115VAC 500ms, 80ms / 230VAC
保持时间(Typ.): 16ms/230VAC 16ms /115VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数: PF≧0.97/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧60%/115VC,230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.): 86%
交流电流: 0.4A / 115VAC 0.25A / 230VAC 0.2A/277VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=200μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置14台 (B型断路器) / 24台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 打嗝模式，负载异常条件移除后可自动恢复
过电压: 54 ~ 63V 关断输出电压，重启恢复
过温度: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-35 ~ +70℃(请参考"输出负载VS温度"部分)
最大外壳温度: Tcase=+70℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范^注8: Ul8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1,J61347-2-13,EAC TP TC 004,GB/T19510.1,GB/T19510.213认证通过,IP67 (可选) ;设计参照UL60950-1
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%) ; BS EN/EN61000-3-3, GB/T 17743,GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对线:2KV), EAC TP TC 020

其它

MTBF: 3572.8K hrs min. Telcordia SR-332 (Bellcore) ; 427.3K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注12

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于70℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

LPF-16-48 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

LPF-16-48 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

LPF-16-48 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED投光灯
LED聚光灯
LED装饰照明
LED隧道照明
