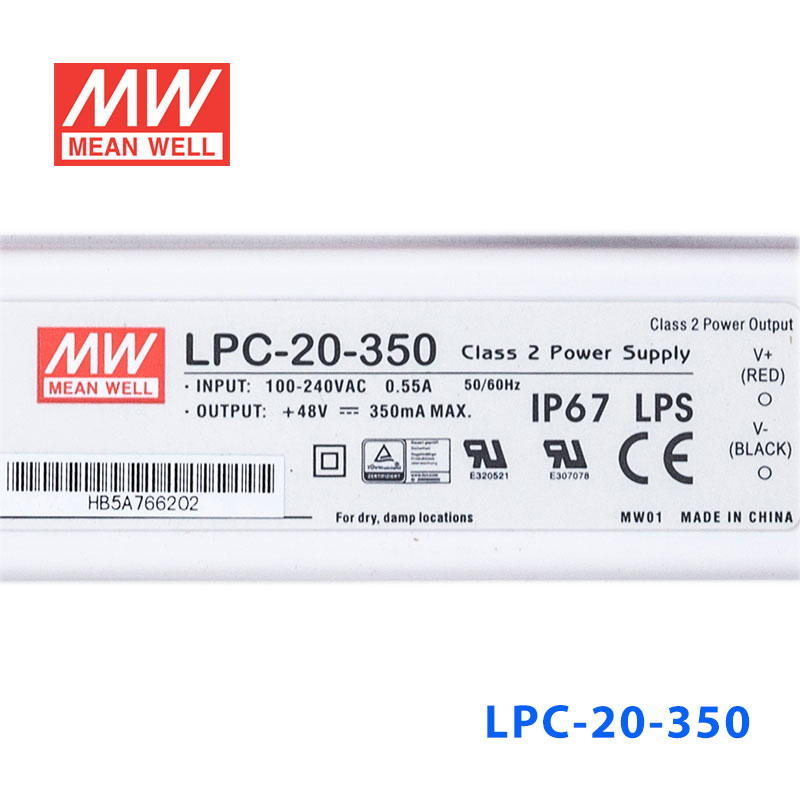

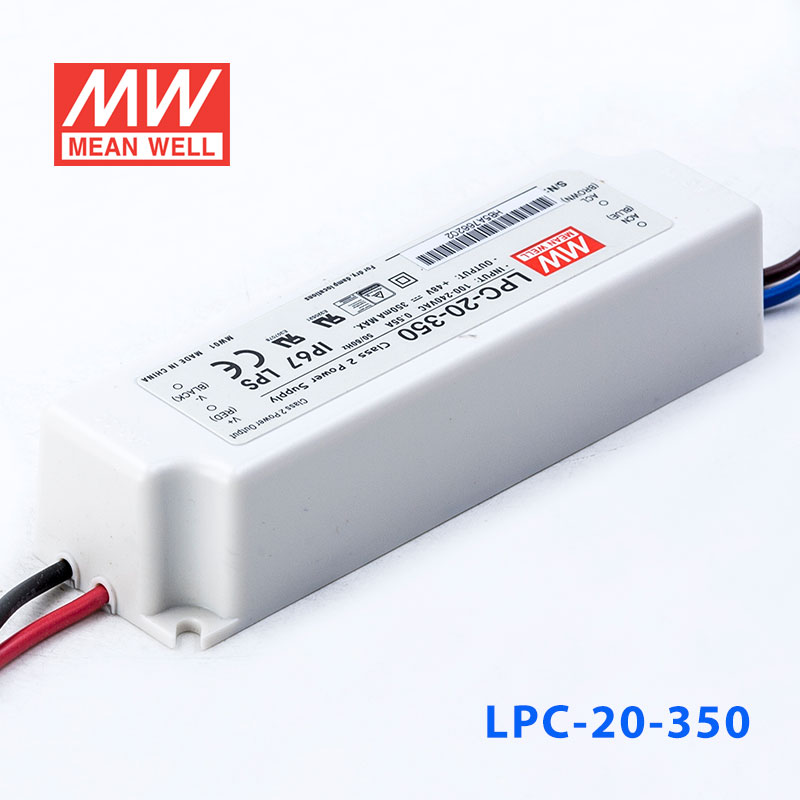

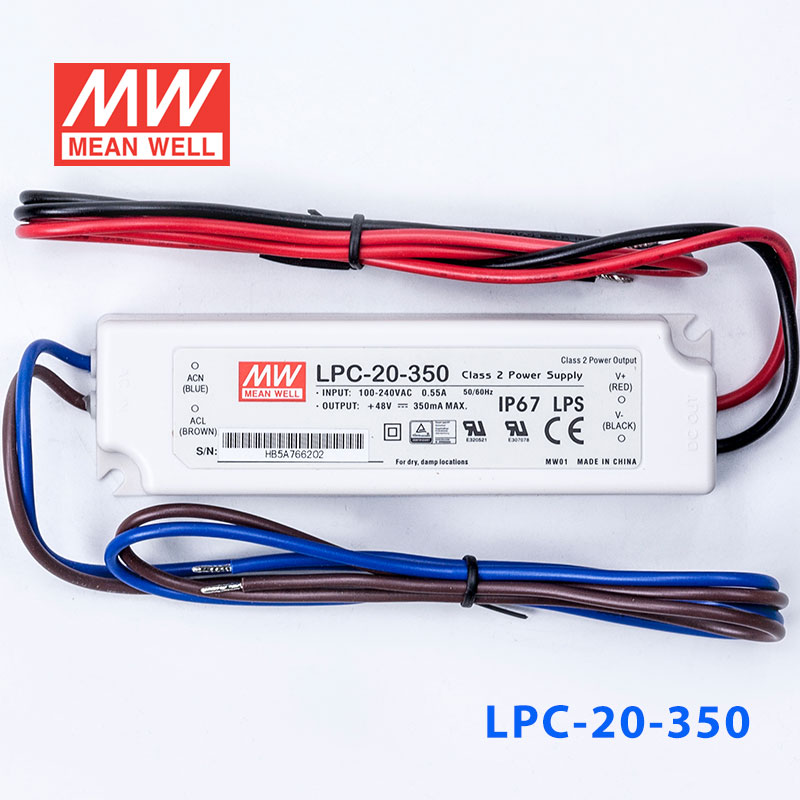

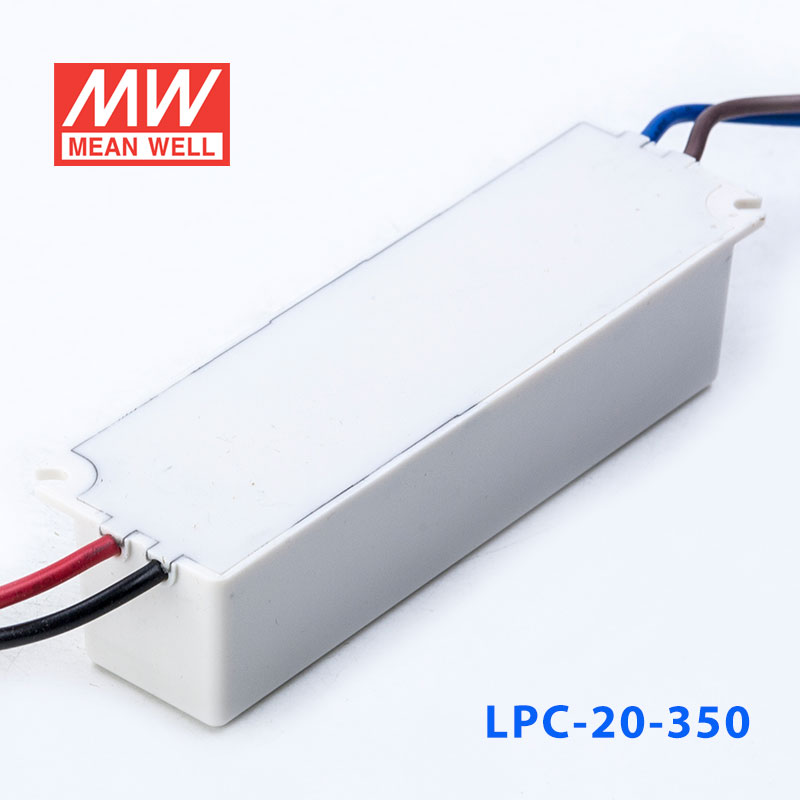

LPC-20-350 · 350mA恒流输出牌IP67防水塑壳LED电源

Mean Well · Enclosed Switching Power Supply · 16.8W 48

输出电压: 48 V DC
额定功率: 16.8 W
输出电流: 350m A

¥55.00含 13% 增值税

选择型号 — LPC-20系列LPC-20-350

LPC-20-35016.8W · 48V · 350MA

LPC-20-70021W · 30V · 700MA

现货

现货 · 上海仓 51 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LPC-20-350，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC TÜV UL EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPC-20-350 为该系列型号：额定电流 350mA，额定功率 16.8W，典型效率 83%。

产品特点

恒流设计
国际通用全范围交流输入
能承受300VAC浪涌输入5秒
保护种类：短路/过电压
自然风冷
外形小巧
IP67等级全防护型(备注6)
绝缘塑胶外壳
ClassⅡ 电源，无FG
Class 2电源
通过LPS(限功率电源)测试
装饰或广告配套等相关显示设备(备注9)
100%满载老化测试
低成本，高可靠性
2年质保

规格参数

LPC-20-350参数摘自官方规格书（2026-09-07 版）下载规格书 PDF

输出

额定电流: 350mA
恒流范围: 9 ~ 48V
额定功率: 16.8W
纹波电流^注2: ±5%
电压精度: ±5.0%
电流精度: ±5.0%
启动、上升时间^注5: 500ms, 250ms / 230VAC 500ms, 250ms / 115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注3: 90 ~ 264VAC或127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 83%
交流电流(Typ.): 0.55A/115VAC 0.35A/230VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=220μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置8台 (B型断路器) / 14台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电压: 50.4 ~ 60V 保护类型 : 关闭输出电压,二极管钳位型

环境

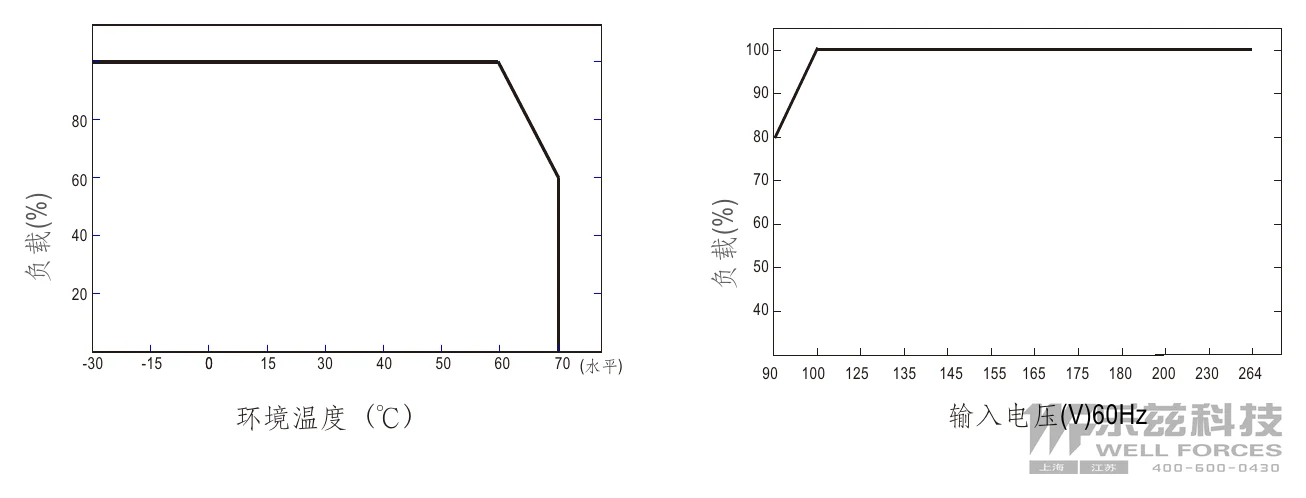

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL879, UL1310 , CSA C22.2 No. 207-M89(除LPC-20-350外),CAN/CSA C22.2 No. 223-M91 (除LPC-20-350外), IEC/BS EN/EN 62368-1,EAC TP TC 004, IP67认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B,BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗绕度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, 轻工业标准, EAC TP TC 020

其它

MTBF: 5708.9K hrs min. Telcordia SR-332 (Bellcore) ; 700.1K hrs min. MIL-HDBK-217F (25℃)

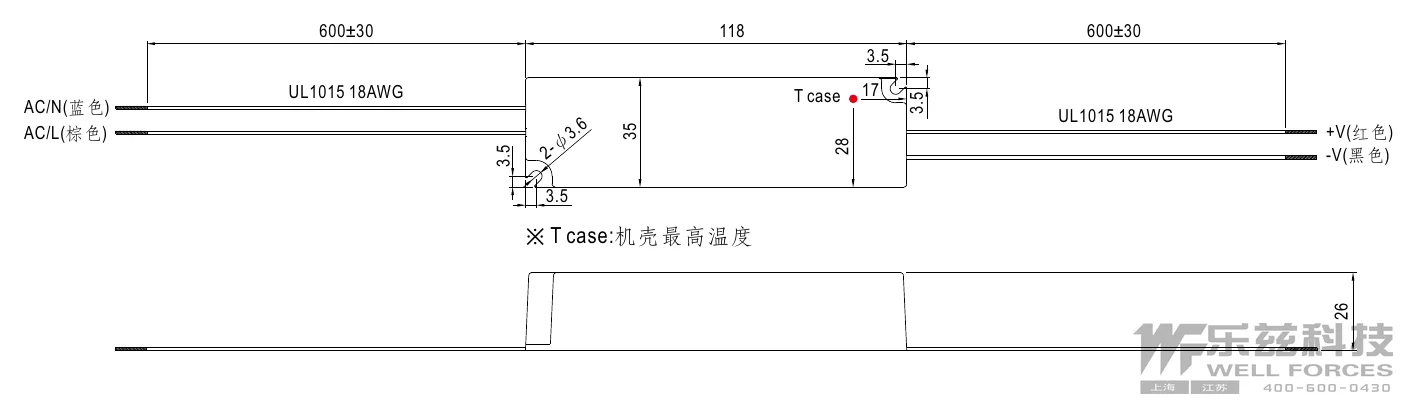

尺寸: 118*35*26mm (L*W*H)
包装: 0.22Kg; 60pcs/14.2Kg/0.72CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
在额定功率下输出最大电压的60%~100%测得。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
启动时间是在冷启动状态下测得，连续开关机可能使启动时间变长。
适用于室内或室外无阳光直射条件下,请避免浸泡在水中超过30分钟。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）

技术图纸

典型应用

■ 典型应用

LED照明 — 室内外LED灯具、LED筒灯、LED面板灯、LED射灯等。
LED电子广告牌 — 户外LED显示屏、广告灯箱、标识牌等。
景观照明 — 园林灯、庭院灯、水下灯等户外景观照明设备。
商业照明 — 商店橱窗照明、展柜照明、商业空间装饰照明。
工业照明 — 厂房、仓库、车间等工业场所的LED照明系统。
