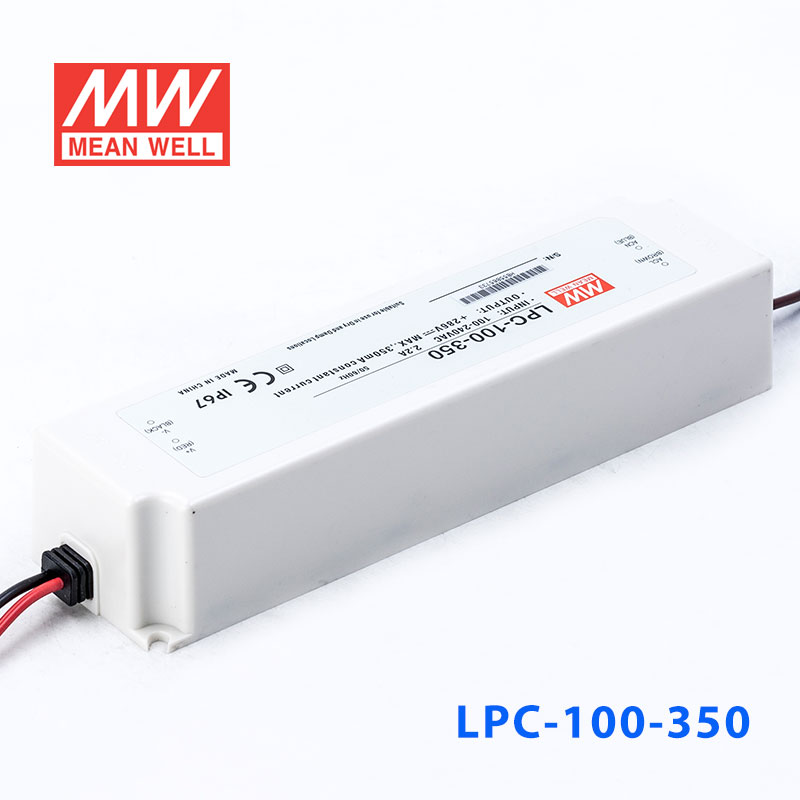

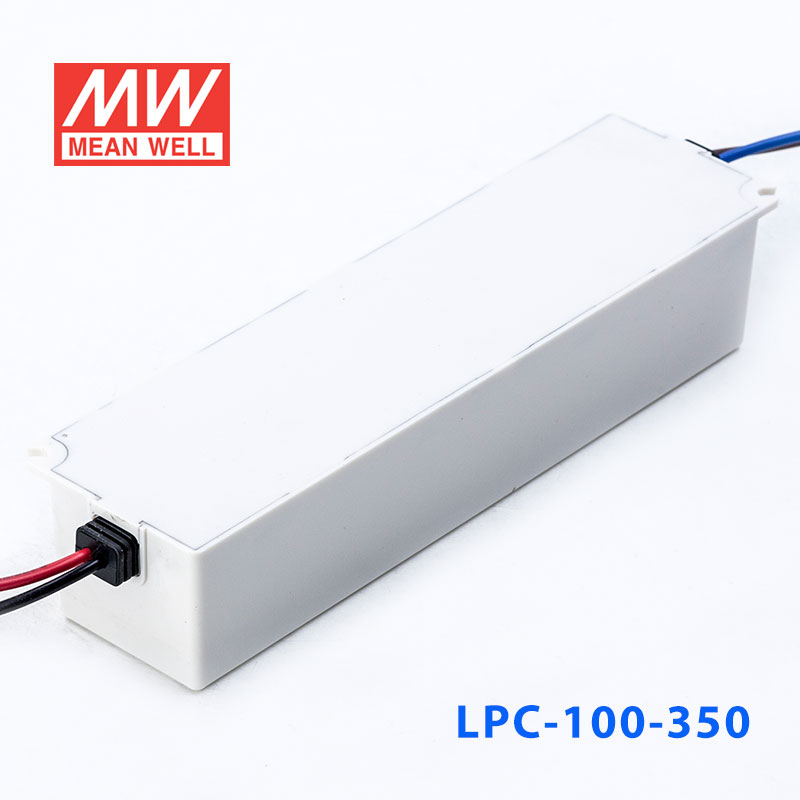

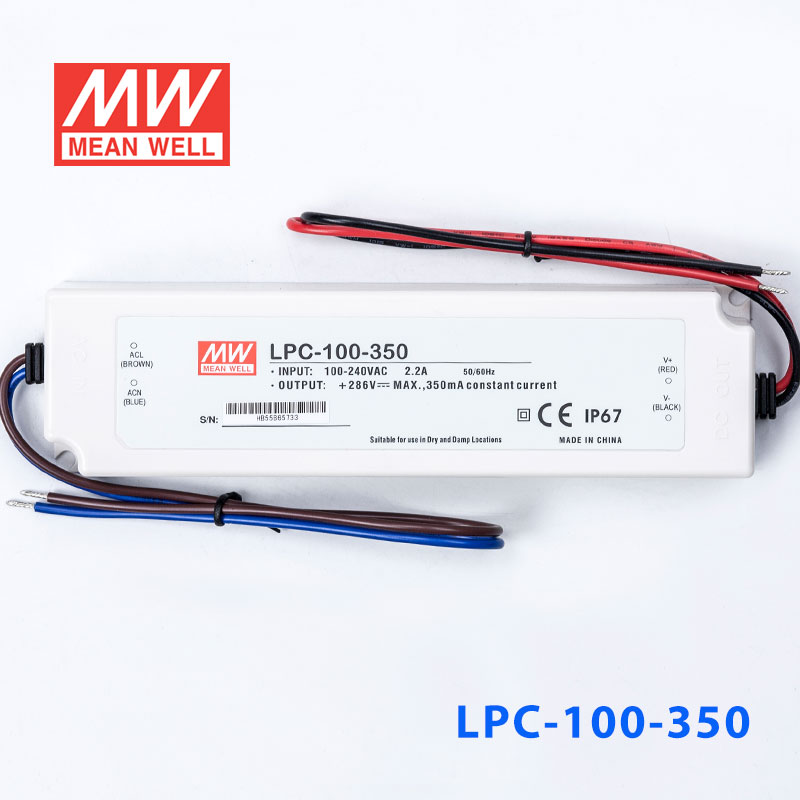

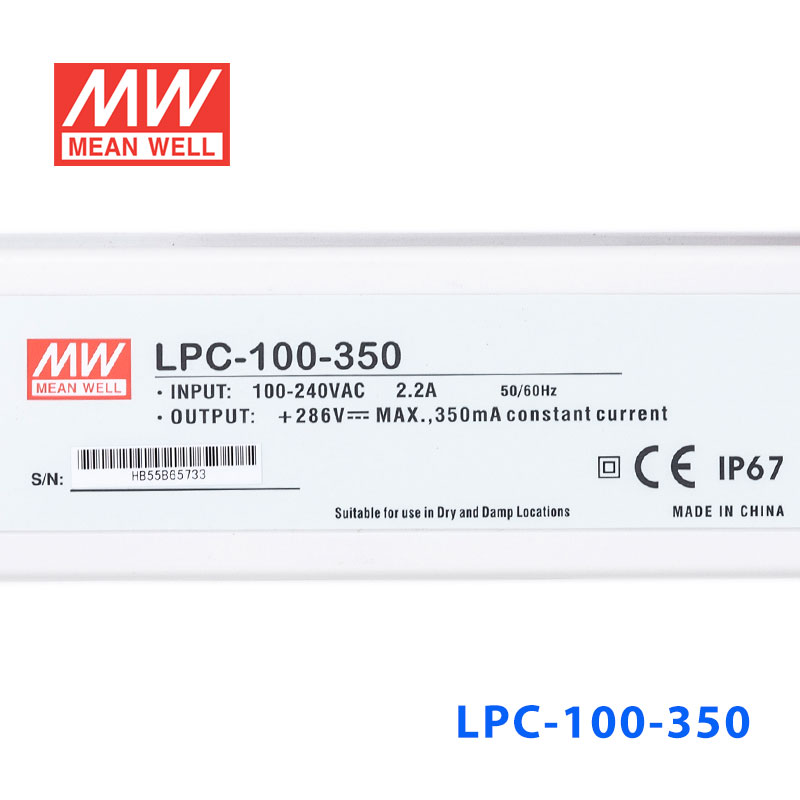

LPC-100-350 · 350mA恒流输出牌IP67防水塑壳LED电源

Mean Well · Enclosed Switching Power Supply · 100.1W 286

输出电压: 286 V DC
额定功率: 100.1 W
输出电流: 350m A

¥111.00市场价 ¥144.30含 13% 增值税

选择型号 — LPC-100系列LPC-100-350

LPC-100-350100.1W · 286V · 350MA

LPC-100-500100W · 200V · 500MA LPC-100-700100.1W · 143V · 700MA LPC-100-1050100.8W · 96V · 1050MA LPC-100-1400100.8W · 72V · 1400MA LPC-100-1750101.5W · 58V · 1750MA LPC-100-2100100.8W · 48V · 2100MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 LPC-100-350，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE EAC CB EMCUKCA可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LPC-100-350 为该系列型号：额定电流 350mA，额定功率 100.1W，典型效率 90%。

LPC-100系列是一款100W单组输出之交变直流LED电源供应器。以恒电流输出模式设计，此系列提供了多种LED灯具类应用最常采用并且介于350mA及2100mA范围的机型。 LPC-100可操作于90~264VAC，故能理想地适用于全球各国家。整系列属于class II (无FG)设计，使用94V-0高耐燃等级之塑料外壳。搭配最高可达90%之工作效率，LPC-100可于自然风冷散热下工作于-25℃~+50℃之环温。

产品特点

恒电流模式设计
国际通用全范围交流输入
能承受300VAC浪涌输入5秒
效率高达90%
保护种类：短路/过电压
自然风冷
IP67等级全防护型(备注6)
绝缘塑胶外壳
ClassⅡ 电源，无FG
100%满载老化测试
低成本，高信赖度
2年质保(备注4)

规格参数

LPC-100-350参数摘自官方规格书（2026-09-07 版）下载规格书 PDF

输出

额定电流: 350mA
电流精度: ±5.0%
恒流范围^注5: 143 ~ 286V
额定功率: 100.1W
纹波电流: ±5%
电压精度: ±1.5%
启动、上升时间: 1000ms, 80ms / 230VAC 2000ms,80ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 10ms/115vac(满载时)

输入

电压范围^注2: 90 ~ 264VAC 127VDC ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 90%
交流电流(Typ.): 2.2 A / 115VAC 1.2A / 230VAC
浪涌电流(Typ.): 冷启动75A(在50% Ipeak下测试twidth=980μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置1台 (B型断路器) / 2台 (C型断路器)
漏电流: <0.25mA / 240VAC

保护

短路: 恒流限制,异常条件移除后可自动恢复
过电压: 315 ~ 345V 保护类型 : 关断输出电压,重启后恢复

环境

工作温度: -25 ~ +50℃ (请参考"减额曲线")
工作湿度: 10 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: IEC 62368-1; EAC TP TC 004, IP67, BS EN/EN62368-1认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032(CISPR32) Class B; BS EN/EN61000-3-2 Class A(≤80%负载); BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准, EAC TP TC 020

其它

MTBF: 4121.8K hrs min. Telcordia SR-332 (Bellcore) ; 511.2K hrs min. MIL-HDBK-217F (25℃)
尺寸: 190*52*37mm (L*W*H)
包装: 0.61Kg;20pcs/13.2Kg/0.55CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
参考保修说明。
恒电流模式在额定输出电压50% ~100%情况下运行。这一工作模式适用于LED等相关产业的应用；部分有特殊电气特性需求的系统，请重新确认。
适用于室内或室外无阳光直射条件下,请避免浸泡在水中超过30分钟。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
本产品不适用于EU和中国的LED照明应用。（建议在EU和中国使用LPF/NPF/XLG/XLC/XLN系列）

技术图纸

LPC-100-350 推荐安装方式 — 推荐安装方式左右滑动 · 点击查看大图

典型应用

装饰或广告配套等相关显示设备(备注9)
