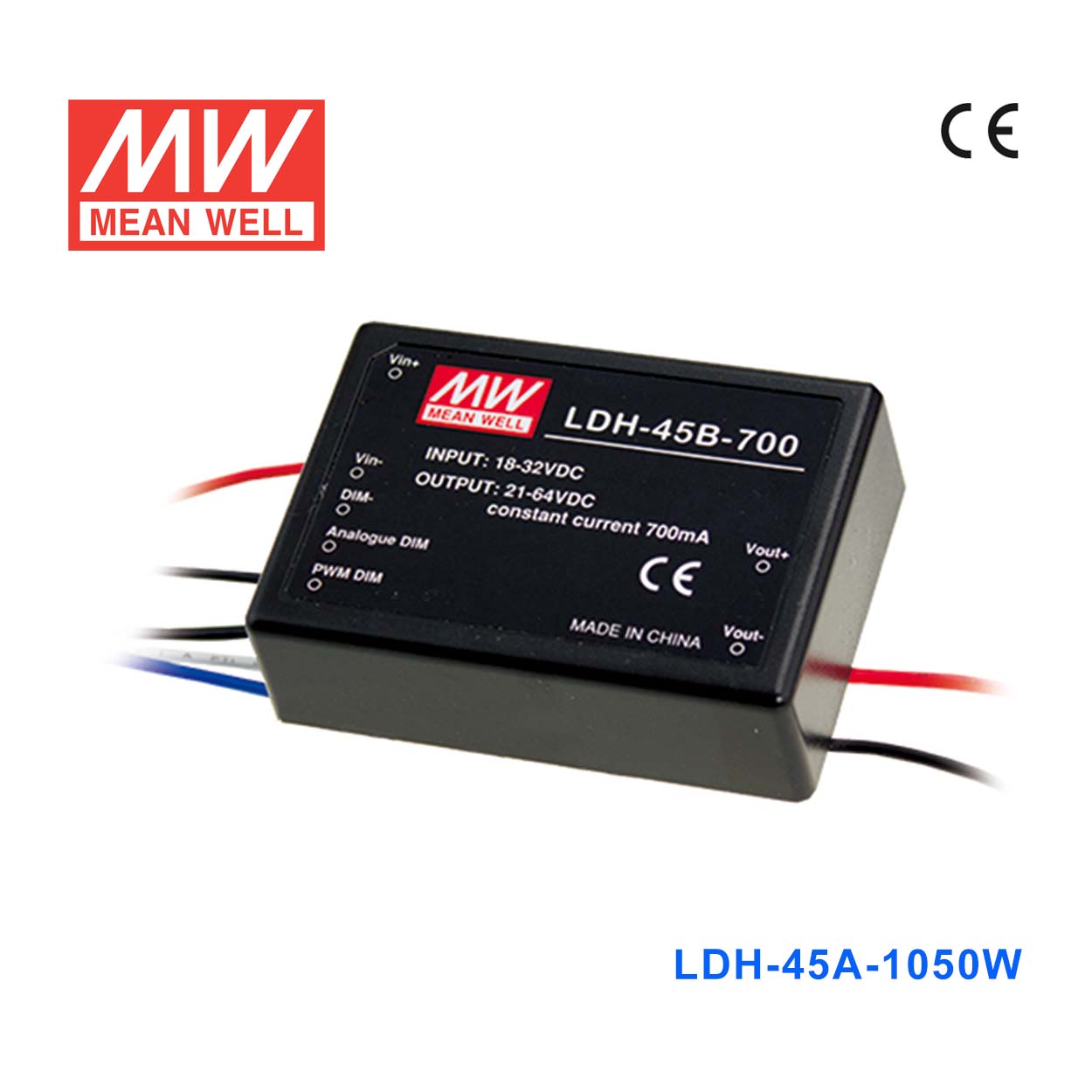

LDH-45A-700W · 9~18VDC 输入12~64VDC700mA直流输出 DC DC升压式LED电源

引线

输出电压: 64 V DC
额定功率: 44.8 W
输出电流: 700m A

¥60.00含 13% 增值税

选择型号 — LDH-45(DA)系列LDH-45A-700W

LDH-45A-35030.1W · 86V · 350MA LDH-45A-350W30.1W · 86V · 350MA LDH-45A-50043W · 86V · 500MA LDH-45A-500W43W · 86V · 500MA LDH-45A-70044.8W · 64V · 700MA

LDH-45A-700W44.8W · 64V · 700MA

LDH-45A-105045.1W · 43V · 1050MA LDH-45A-1050W45.1W · 43V · 1050MA LDH-45B-35044.1W · 126V · 350MA LDH-45B-350W44.1W · 126V · 350MA LDH-45B-50043W · 86V · 500MA LDH-45B-500W43W · 86V · 500MA LDH-45B-70044.8W · 64V · 700MA LDH-45B-700W44.8W · 64V · 700MA LDH-45B-105045.1W · 43V · 1050MA LDH-45B-1050W45.1W · 43V · 1050MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 LDH-45A-700W，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEACEMCUKCAUK可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LDH-45A-700W 为该系列型号：额定电流 700mA，额定功率 44.8W，典型效率 90%。

产品特点

DC/DC升压式转换器
恒流输出：350mA到1050mA
宽输出LED串电压可高达126VDC
效率可高达95%
内建EMI滤波电路，符合BS EN/EN55015，无需额外输入滤波器和电容器
具有PWM和模拟调光(Analog)调光功能，具有遥控开/关[(Blank)型或W型]
具有DALI调光功能[(Blank)DA型或WDA型]
保护种类：短路/过电压/低电压
自然风冷
全灌胶
3年质保

规格参数

LDH-45A-700W参数摘自官方规格书（2021-09-24 版）下载规格书 PDF

输出

额定电流: 700mA
电流精度(Typ.): ±5%(12VDC输入)
电压范围无DALI^注2: 12~64VDC
电压范围 DALI^注2: 24~64VDC
无负载输出电压(最大): 75V
额定功率: 44.8W
纹波与噪声(最大)^注3: 1.9Vp-p

输入

额定电压: 12VDC
电压范围^注2: 9~18VDC
效率(最大): 90%
直流电流(Typ.): 4.2A

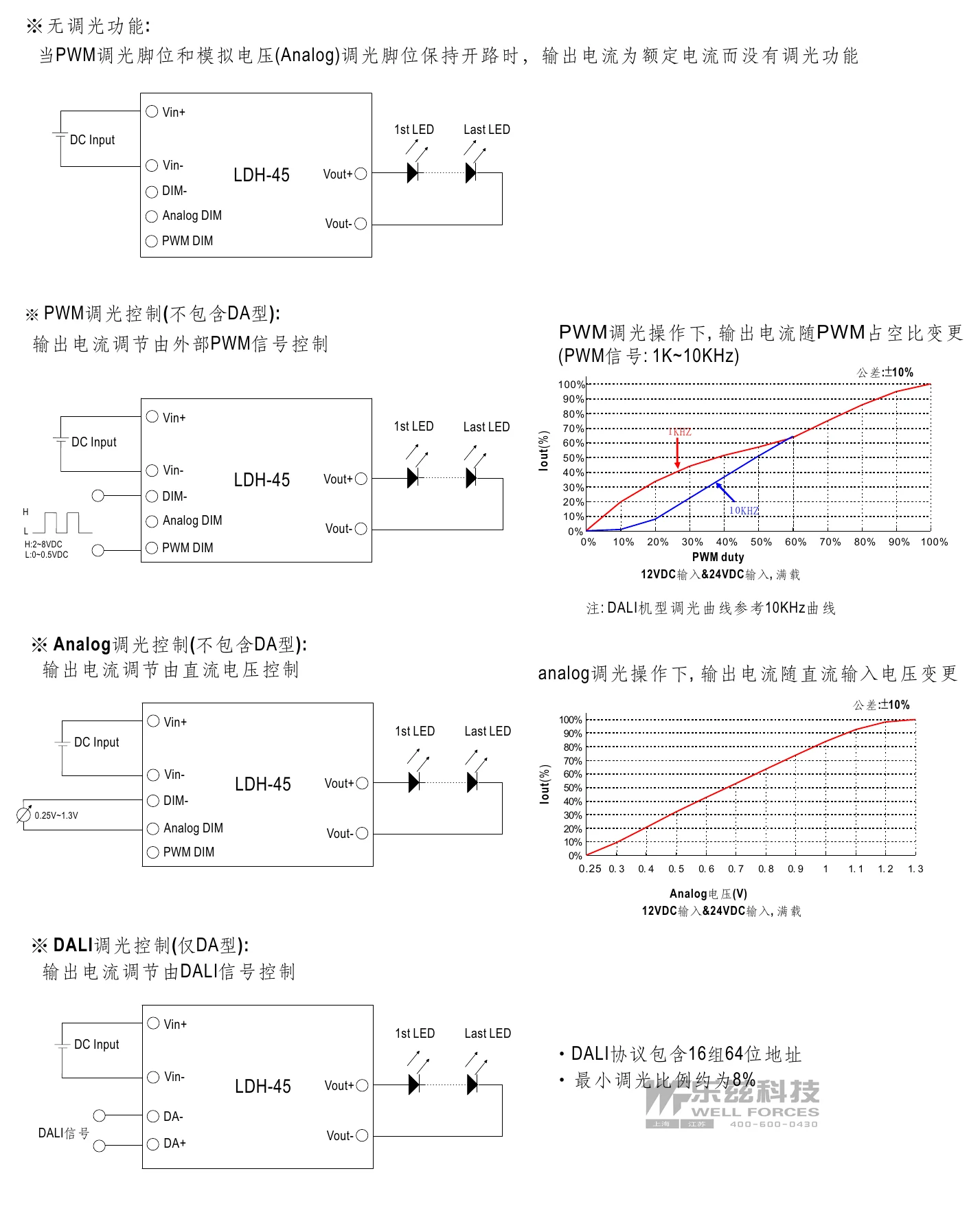

PWM调光&开/关控制

遥控开/关: 如果不使用则保持开路状态电源开(采用调光功能): PWM DIM和DIM-间,PWM信号电压>2 ~ 8VDC或开路电源关: PWM DIM和DIM-间,PWM信号电压< 0.5VDC或短路或PWM信号占空比等于0%
PWM调光频率: 1K ~ 10KHz
关机模式下最大静态输入电流(Typ.): PWM 调光关闭下7mA

模拟电压调光&开/关控制

遥控开/关: 如果不使用则保持开路状态电源开(采用调光功能): Analog DIM和DIM-间，直流电压>0.25 ~ 8VDC或开路电源关: Analog DIM和DIM-间，直流电压< 0.2VDC或短路
电压变化范围: 0.25~1.3VDC
最大操作电压: 8V;当直流电压在1.3V与8V之间变化时输出电流保持不变
关机模式下最大静态输入电流(Typ.): 模拟电压(Analog) 调光关闭下7mA

保护

短路: 保护模式:电源关闭，保险丝开路
过电压: 75V 保护模式:恒定的输出电压和关闭O/P电流、故障状态解除后自动恢复

环境

工作温度: -40 ~ +70℃(请参考"减额曲线")
工作湿度: 20% ~ 90% RH, 无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃(0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: LVD BS EN/EN61347-1, BS EN/EN61347-2-13,EAC TP TC 004认证通过
电磁兼容发射: 符合BS EN/EN55015;EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61547,BS EN/EN61000-4-2,3,4,6,8, A级轻工业标准;EAC TP TC 020

其它

MTBF: ≥1179.3Khrs MIL-HDBK-217F (25℃)

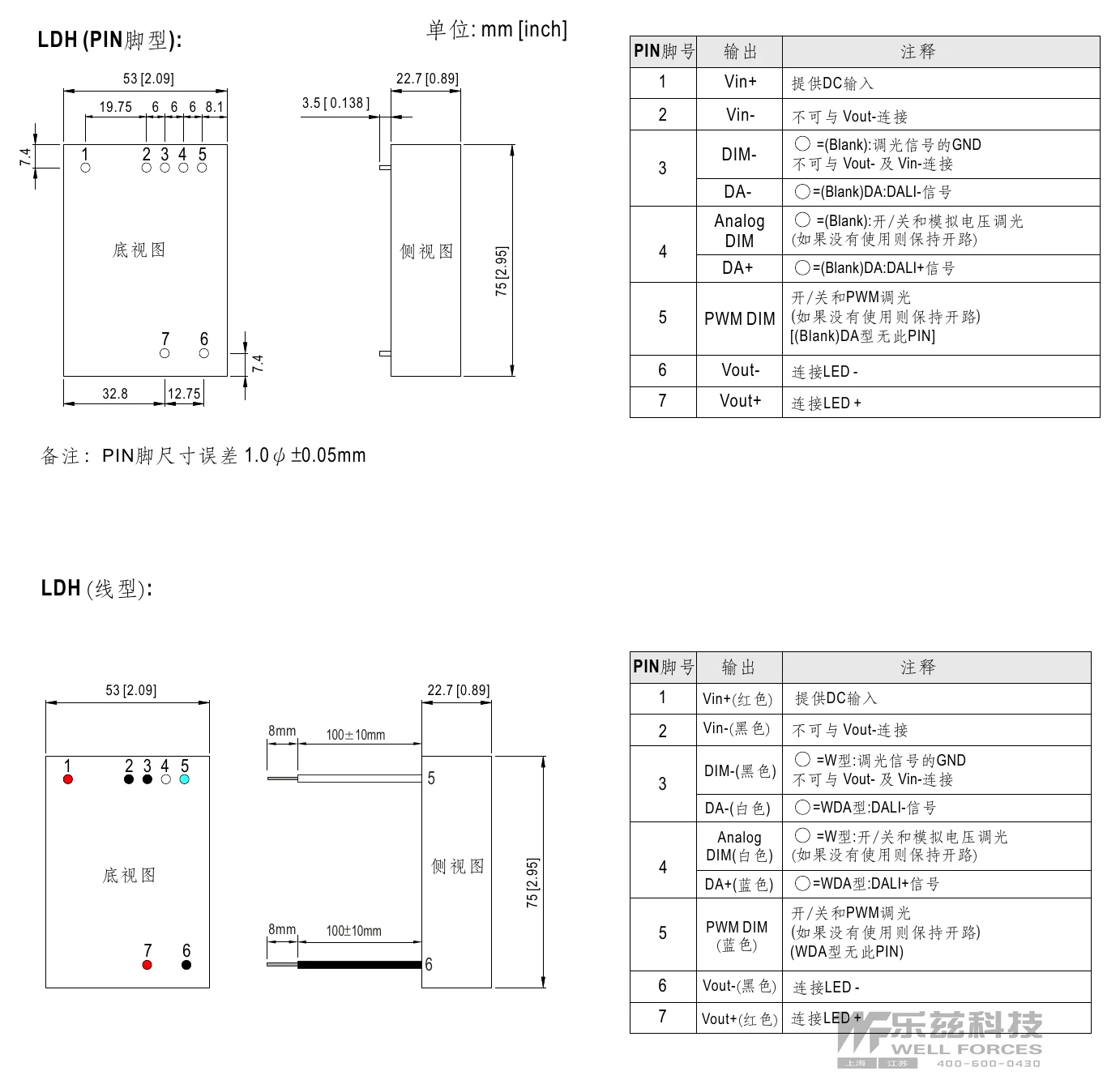

尺寸: 75*53*22.7mm (L*W*H)

测试条件与备注3

如未特别说明，所有规格参数均在正常输入(12VDC,24VDC) 、额定负载、25℃ 70%RH环境温度下进行量测。
(Blank)型或W型输出电压最少需高于输入电压3VDC，(Blank)DA型或WDA型输出电压最少需高于输入电压12VDC。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf的电容，在20MHZ带宽下进行量测。

技术图纸

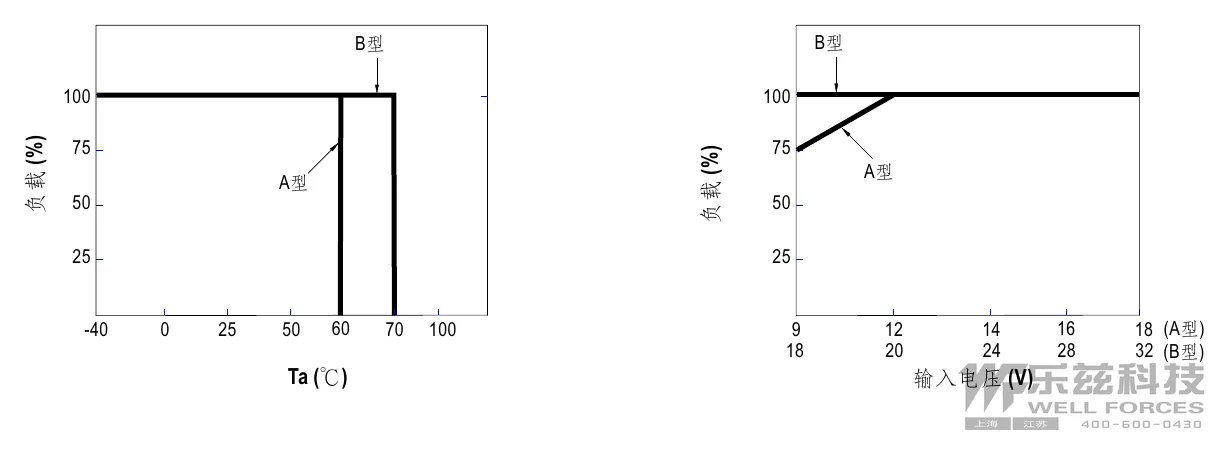

LDH-45A-700W 负载减额曲线 — 负载减额曲线左右滑动 · 点击查看大图

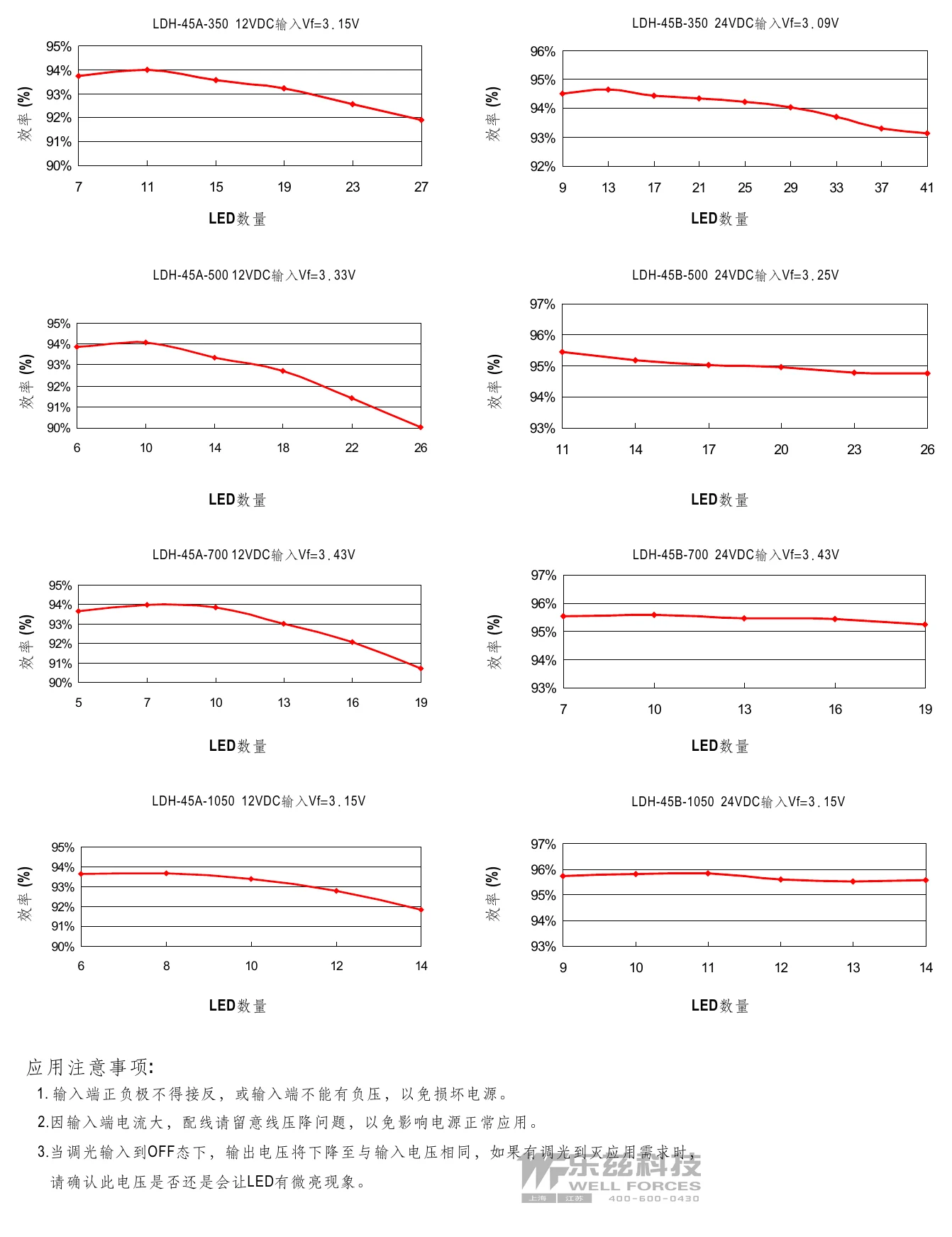

LDH-45A-700W 效率VS输出电压(LED数量) — 效率VS输出电压(LED数量)左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED景观照明 — 户外灯带、水下照明、建筑轮廓灯等。
商业照明 — 商店橱窗灯、广告牌照明、展示柜照明。
工业照明 — 机器视觉照明、设备指示灯、自动化产线照明。
交通信号灯 — 交通指示灯、警示灯、路标照明。
特种照明 — 医疗设备照明、农用植物生长灯、船舶照明。

资料下载

规格书1

LDH-45A-700W 规格书PDF下载

认证证书4

LVD认证证书LVD · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载

UK认证证书UK · 点击下载 ↓PDF下载

EMC认证证书EMC · 点击下载 ↓PDF下载
