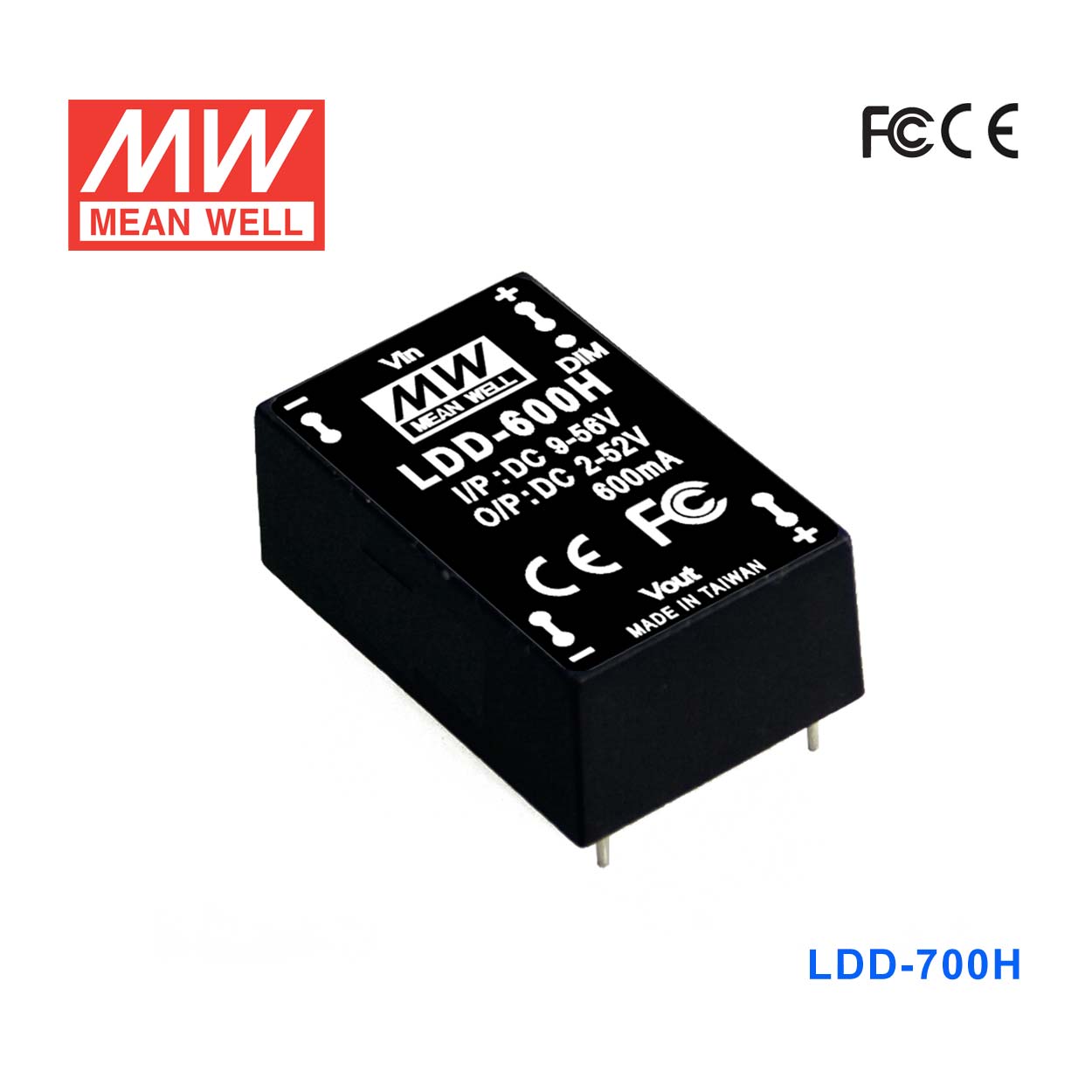

LDD-700H · 9～入 2～52V700mA输出DC DC降压型恒流LED驱动器

插脚型

输出电压: 52 V DC
额定功率: 36.4 W
输出电流: 700m A

¥29.00市场价 ¥37.70含 13% 增值税

选择型号 — LDD-L系列LDD-700H

LDD-300H15.6W · 52V · 300MA LDD-300HS15.6W · 52V · 300MA LDD-300HW15.6W · 52V · 300MA LDD-300L9.6W · 32V · 300MA LDD-300LS8.4W · 28V · 300MA LDD-300LW9.6W · 32V · 300MA LDD-350H18.2W · 52V · 350MA LDD-350HS18.2W · 52V · 350MA LDD-350HW18.2W · 52V · 350MA LDD-350L11.2W · 32V · 350MA LDD-350LS9.8W · 28V · 350MA LDD-350LW11.2W · 32V · 350MA LDD-500H26W · 52V · 500MA LDD-500HS26W · 52V · 500MA LDD-500HW26W · 52V · 500MA LDD-500L16W · 32V · 500MA LDD-500LS14W · 28V · 500MA LDD-500LW16W · 32V · 500MA LDD-600H31.2W · 52V · 600MA LDD-600HS31.2W · 52V · 600MA LDD-600HW31.2W · 52V · 600MA LDD-600L19.2W · 32V · 600MA LDD-600LS16.8W · 28V · 600MA LDD-600LW19.2W · 32V · 600MA

LDD-700H36.4W · 52V · 700MA

LDD-700HS36.4W · 52V · 700MA LDD-700HW36.4W · 52V · 700MA LDD-700L22.4W · 32V · 700MA LDD-700LS19.6W · 28V · 700MA LDD-700LW22.4W · 32V · 700MA LDD-1000LS30W · 30V · 1000MA LDD-1000LW30W · 30V · 1000MA LDD-1200L36W · 30V · 1200MA LDD-1200LS36W · 30V · 1200MA LDD-1200LW36W · 30V · 1200MA LDD-1500L45W · 30V · 1500MA LDD-1500LS45W · 30V · 1500MA LDD-1500LW45W · 30V · 1500MA

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 LDD-700H，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEACEMC FCCUKCA可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LDD-700H 为该系列型号：典型效率 LDD-H/HW:97%(满载时),36VDC/48VDC输入; LDD-HS:96%(满载时),36VDC/48VDC输入。

产品特点

DC/DC降压转换器
恒流输出300mA到1000mA
宽输入电压9~56VDC
宽输出LED串联电压：2 ~ 52VDC
效率可高达97%
直流/直流降压转换
内建EMI滤波电路，符合EN55015和FCC part15，无需额外输入滤波器和电容器
具有PWM和遥控开/关
保护种类：短路/过温度
自然风冷
pin脚型和线型全灌胶符合IP67等级
SMD型无灌胶，可选喷防潮剂 (订单型号：LDD-350HSC)
体积小巧
低成本，高可靠性
适合LED照明驱动应用
3年质保

规格参数

LDD-700H参数摘自官方规格书（2013-04-15 版）下载规格书 PDF

输出

电流范围: 700mA
电压范围^注4: 2 ~ 52VDC
电流精度(Typ.): LDD-H/HW:±3%(24VDC输入); ±4%(48VDC输入); LDD-HS:5%
纹波与噪声(最大)^注2: 200mVp-p
开关频率: 40KHz ~ 1000KHz
外部电容负载(最大): 2.2uF

输入

电压范围: 9 ~ 56VDC
效率(最大): LDD-H/HW:97%(满载时),36VDC/48VDC输入; LDD-HS:96%(满载时),36VDC/48VDC输入
直流电流满载^注3: 650mA
直流电流空载: 5mA
滤波: 电容器

PWM调光&开/关控制

遥测开/关: 如果没有使用则保持开路电源开(采用调光功能): DIM和 -Vin间电压>2.5 ~ 6VDC或开路电源关: DIM和-Vin之间电压< 0.8VDC或短路
PWM频率: 100 ~ 1KHz
关机模式下最大静态输入电流: PWM 调光关闭和24VDC输入下1mA

保护

短路: 在额定输出电流范围内保护模式:可以连续,异常条件移除后可自动恢复
过温度: IC1内部结点温度超过150℃,启动过温度保护保护模式:关断输出，温度下降后自动恢复

环境

工作温度: -40～+85℃（请参考负载减额曲线）
工作湿度: LDD-H/HW:20% ~ 90% RH, 无冷凝; LDD-HS:20%~85% RH,无冷凝
储存温度、湿度: -55 ~ +125℃, 10 ~ 95% RH
温度系数: ±0.03% /℃
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
外壳工作温度(最高): 100℃

电磁兼容

电磁兼容发射: 符合EN55015, FCC part 15 class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,6,8, A级轻工业标准

其它

MTBF: ≥2000Khrs MIL-HDBK-217F (25℃)
尺寸: 31.8*20.3*12.2mm (L*W*H)
灌胶材质: LDD-H/HW: 环氧树脂(UL94-V0); LDD-HS:无灌胶

测试条件与备注4

如未特别说明，所有规格参数均在正常输入(48VDC)、额定负载、25℃ 70%RH环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf的电容，在20MHZ带宽下进行量测。
测试条件:48VDC输入。
输出电压比输入电压最少下降约3V。

典型应用

■ 典型应用

LED照明系统 — 适用于各种室内外LED灯具、射灯、筒灯等。
景观照明 — 户外景观灯、水下照明、建筑轮廓灯等。
商业照明 — 商店橱窗照明、展示柜照明、广告牌照明。
工业照明 — 工厂车间照明、仓库照明、设备指示灯。
交通信号灯 — 交通指示灯、警示灯、路灯等。
便携式照明设备 — 需要高效、紧凑型LED驱动的移动照明产品。
