明纬 MEAN WELL · LAD SERIES 系列

明纬官方正品LAD SERIES 系列3 年保修

LAD-120A · / / 输出内置电池充电/UPS功能经济型安控消防电源

Mean Well · Enclosed Switching Power Supply · 120W 13.8

输出电压: 13.8 V DC
额定功率: 120 W
输出电流: 7.7 A

¥182.00市场价 ¥197.00含 13% 增值税停产特价

选择型号 — LAD-120系列LAD-120A

LAD-120A停产120W · 13.8V · 7.7A

LAD-120B120W · 27.6V · 3.4A LAD-120C120W · 41.5V · 1.9A LAD-120D120W · 55.2V · 1.21A

现货无货

现货 · 上海仓 17 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LAD-120A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACEMCRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LAD-120A 为该系列 CH1: 13.8V CH2: 13.8V 输出型号：额定电流 CH1: 7.7A CH2: 1A(充电)，额定功率 120W，典型效率 86%。

LAD-120系列是一款带有UPS功能的120W AC/DC超薄经济型消防电源。输入采用90Vac~264Vac，输出可支持13.8Vdc、27.6Vdc、41.5Vdc和55.2Vdc，效率高达88%，内置主、备电回路开关以便维修。LAD-120系列还提供AC OK，电池未接，电池反接(无损坏)，电池欠压检测，电池充满和备电功能的TTL信号，更易触发安防和消防系统。

产品特点

内置电池充电和UPS功能
检测状态下的TTL信号：AC OK，电池未接，电池反接，电池欠压，电池充满和备电
内置主、备电回路开关增强维修安全性
强制启动UPS模式用于电池维护
保护种类：短路/过载/过压/过温/电池欠压/电池反接(无损坏)
-20~+60℃ 宽范围工作温度
CH1的输出电压 (-20%~+5%) 可通过VR调节
适用于铅酸和锂离子电池
设计参考GB17945系统要求
1U 超薄高度 (30 mm)
3 年质保

规格参数

LAD-120A参数摘自官方规格书（2022-08-10 版）下载规格书 PDF

输出

输出通道: CH1 CH2
直流电压: CH1: 13.8V CH2: 13.8V
额定电流: CH1: 7.7A CH2: 1A(充电)
电流范围: CH1: 0 ~ 8.7A CH2: --------
额定功率: 120W
纹波与噪声 (最大)^注2: CH1: 120mVp-p CH2: --------
电压调整范围: CH1: 10.8 ~ 14.5V
电压精度^注3: CH1: ±1.5% CH2: --------
线性调整率: CH1: ±0.5% CH2: --------
负载调整率: CH1: ±1.0% CH2: --------
启动、上升时间: 500ms, 40ms/230VAC 500ms, 40ms/115VAC (满载时)
保持时间(Typ.): 40ms/230VAC 9ms/115VAC (满载时)
电池静态泄放电流: <100μA

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 86%
交流电流(Typ.): 2.5A/115VAC 1.5A/230VAC
浪涌电流(Typ.): 冷启动: 30A/115VAC 55A/230VAC
漏电流: 0.5mA / 240VAC

保护

过负载: CH1:105 ~ 135% CH2:90 ~ 110% 保护模式: CH1 OLP, CH2连接电池 : CH1位于105%~120%，进入UPS模式，CH1 + CH2总输出达到125%~135%，关断输出 CH1 OLP, CH2 未连接电池 : 关闭输出电压，重启后可恢复 CH2 : 恒电流限制；负载异常不影响CH1工作，异常条件移除后可自动恢复 (与电池串联时，必须安装外部保险丝，以保护电池)
过电压: CH1:15.5 ~ 18V 保护模式:关闭输出电压，重启后可恢复
过温度: 保护模式:关闭输出电压，重启后可恢复
电池反接: 内部反接保护,无损坏,异常条件移除后可自动恢复
电池切断: 9.5V±0.5V

功能

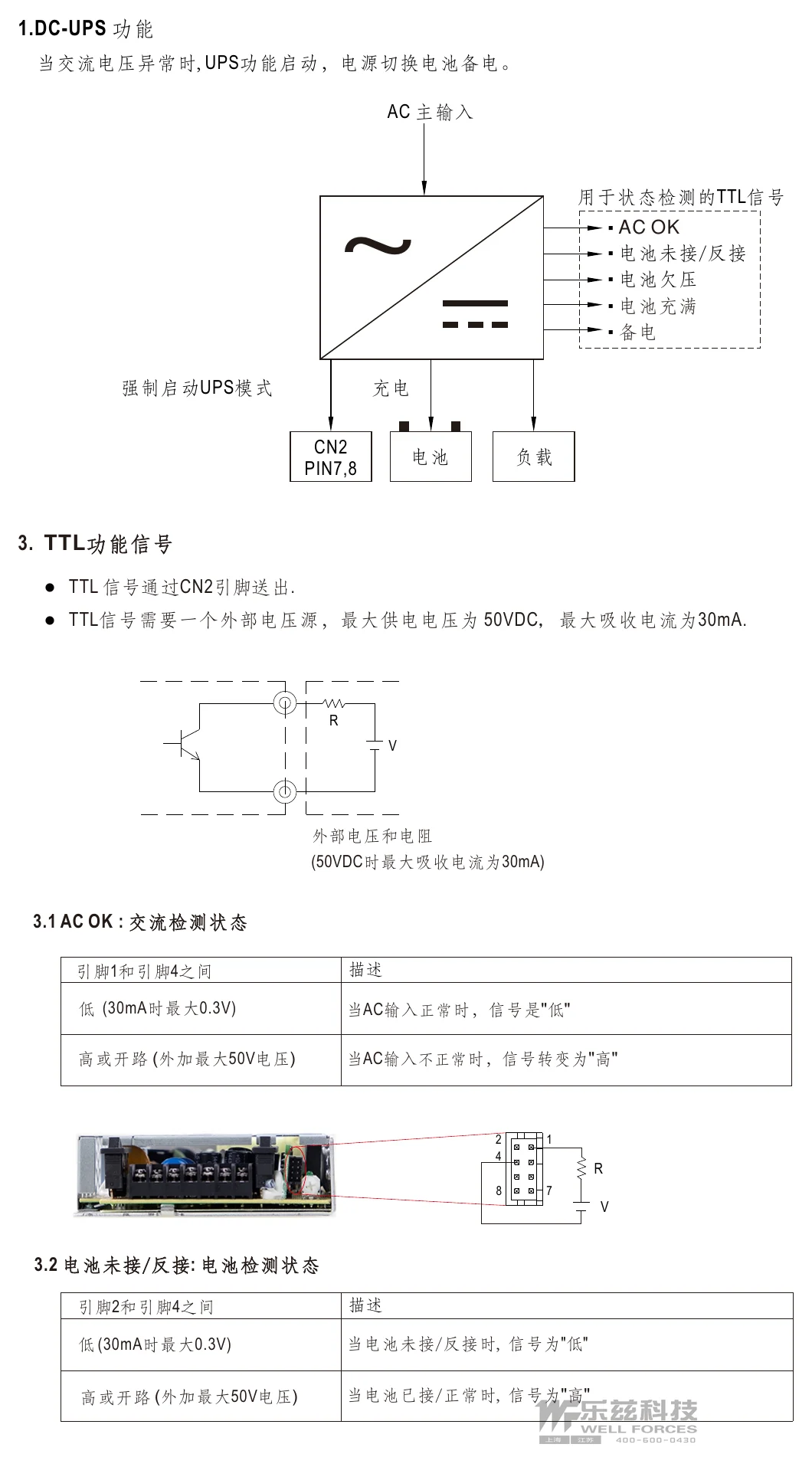

AC OK: TTL信号, 高/开路: AC OK ;低: AC Fail ; Ice :最大30mA@ 50VDC
电池未接/反接: TTL信号, 高/开路:未接/反接;低:已接/正常; Ice :最大30mA@ 50VDC
电池欠压: TTL信号, 高/开路: 电池欠压 ;低: 电池正常; Ice :最大30mA@ 50VDC
电池充满: TTL信号, 高/开路:充满;低:充电中; Ice :最大30mA@ 50VDC
备电: TTL信号, 高/开路:备电;低:未备电; Ice :最大30mA@ 50VDC

环境

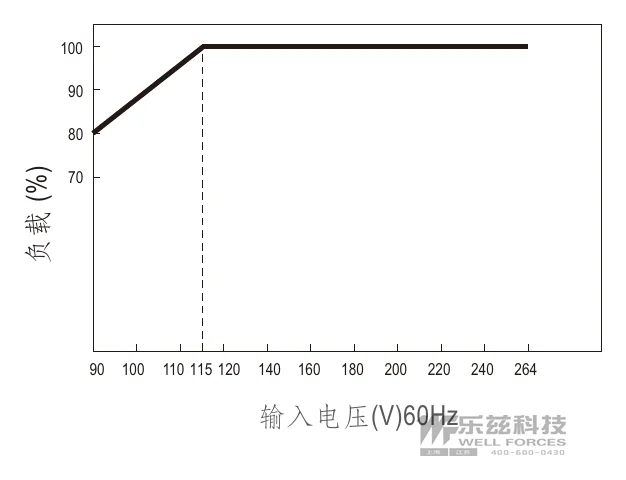

工作温度: -20 ~ +60℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH 无冷凝
储存温度、湿度: -30 ~ +85℃, 10 ~ 95% RH 无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1, BS EN/EN62368-1, AS/NZS62368.1,EAC TP TC 004 认证通过,设计符合GB 17945-2010
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032 (CISPR32), EAC TP TC 020 Class A
辐射骚扰 Radiated BS EN/EN55032 (CISPR32), EAC TP TC 020 Class A
谐波电流 Harmonic Current ----- -----
电压闪烁 Voltage Flicker ----- -----
电磁兼容抗扰度^注4: 项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 6KV contact; criteria A
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst BS EN/EN61000-4-4 Level 3, 2KV; criteria A
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line ;2KV/Line-FG ;criteria A
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3, 10V; criteria A
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m; criteria A

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032 (CISPR32), EAC TP TC 020	Class A
辐射骚扰 Radiated	BS EN/EN55032 (CISPR32), EAC TP TC 020	Class A
谐波电流 Harmonic Current	-----	-----
电压闪烁 Voltage Flicker	-----	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 6KV contact; criteria A
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst	BS EN/EN61000-4-4	Level 3, 2KV; criteria A
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line ;2KV/Line-FG ;criteria A
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3, 10V; criteria A
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4, 30A/m; criteria A

其它

MTBF: 1509.9K hrs min. Telcordia SR-332 (Bellcore); 209.4K hrs min. MIL-HDBK-217F (25℃)

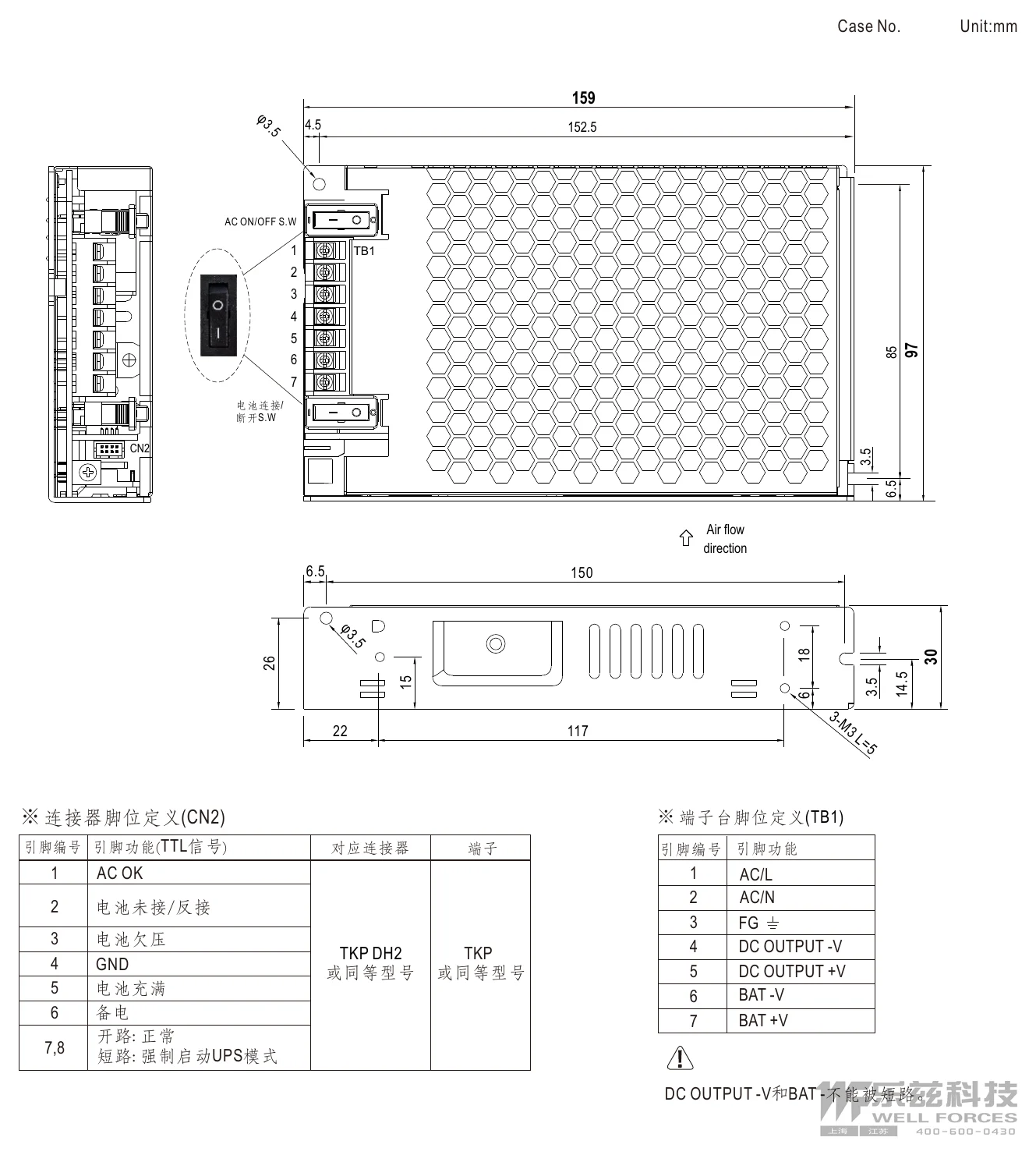

尺寸: 159*97*30mm (L*W*H)
包装: 0.42Kg; 30pcs/13.6Kg/0.77CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.cc)
在85%负载时测试谐波电流。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

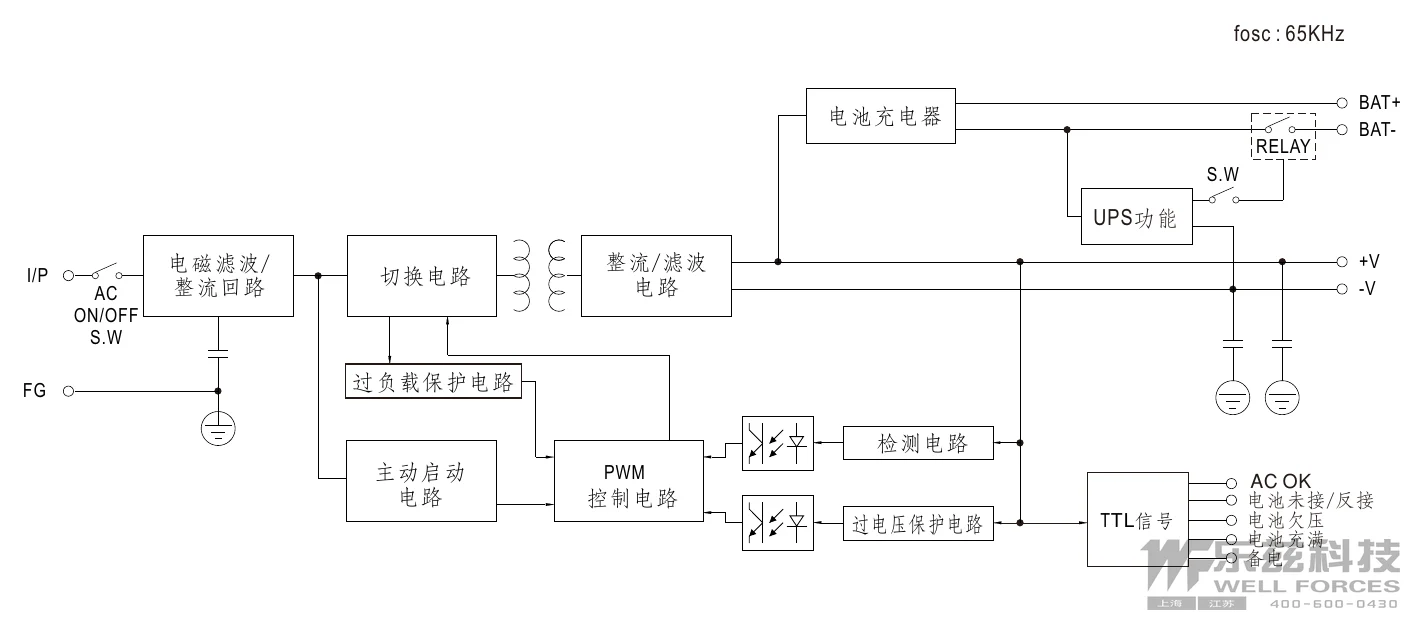

技术图纸

典型应用

消防应急和疏散系统
公共安全备用电池
安全系统
不间断DC-UPS系统
中央监控系统
工业自动化

资料下载

规格书1

LAD-120A 规格书PDF下载

明纬 MEAN WELL · LAD SERIES 系列

明纬官方正品LAD SERIES 系列3 年保修

LAD-120A · / / 输出内置电池充电/UPS功能经济型安控消防电源

Mean Well · Enclosed Switching Power Supply · 120W 13.8

输出电压: 13.8 V DC
额定功率: 120 W
输出电流: 7.7 A

¥182.00市场价 ¥197.00含 13% 增值税停产特价

选择型号 — LAD-120系列LAD-120A

LAD-120A停产120W · 13.8V · 7.7A

LAD-120B120W · 27.6V · 3.4A LAD-120C120W · 41.5V · 1.9A LAD-120D120W · 55.2V · 1.21A

现货无货

现货 · 上海仓 17 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 LAD-120A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACEMCRCM可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

LAD-120A 为该系列 CH1: 13.8V CH2: 13.8V 输出型号：额定电流 CH1: 7.7A CH2: 1A(充电)，额定功率 120W，典型效率 86%。

产品特点

内置电池充电和UPS功能
检测状态下的TTL信号：AC OK，电池未接，电池反接，电池欠压，电池充满和备电
内置主、备电回路开关增强维修安全性
强制启动UPS模式用于电池维护
保护种类：短路/过载/过压/过温/电池欠压/电池反接(无损坏)
-20~+60℃ 宽范围工作温度
CH1的输出电压 (-20%~+5%) 可通过VR调节
适用于铅酸和锂离子电池
设计参考GB17945系统要求
1U 超薄高度 (30 mm)
3 年质保

规格参数

LAD-120A参数摘自官方规格书（2022-08-10 版）下载规格书 PDF

输出

输出通道: CH1 CH2
直流电压: CH1: 13.8V CH2: 13.8V
额定电流: CH1: 7.7A CH2: 1A(充电)
电流范围: CH1: 0 ~ 8.7A CH2: --------
额定功率: 120W
纹波与噪声 (最大)^注2: CH1: 120mVp-p CH2: --------
电压调整范围: CH1: 10.8 ~ 14.5V
电压精度^注3: CH1: ±1.5% CH2: --------
线性调整率: CH1: ±0.5% CH2: --------
负载调整率: CH1: ±1.0% CH2: --------
启动、上升时间: 500ms, 40ms/230VAC 500ms, 40ms/115VAC (满载时)
保持时间(Typ.): 40ms/230VAC 9ms/115VAC (满载时)
电池静态泄放电流: <100μA

输入

电压范围: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 86%
交流电流(Typ.): 2.5A/115VAC 1.5A/230VAC
浪涌电流(Typ.): 冷启动: 30A/115VAC 55A/230VAC
漏电流: 0.5mA / 240VAC

保护

过负载: CH1:105 ~ 135% CH2:90 ~ 110% 保护模式: CH1 OLP, CH2连接电池 : CH1位于105%~120%，进入UPS模式，CH1 + CH2总输出达到125%~135%，关断输出 CH1 OLP, CH2 未连接电池 : 关闭输出电压，重启后可恢复 CH2 : 恒电流限制；负载异常不影响CH1工作，异常条件移除后可自动恢复 (与电池串联时，必须安装外部保险丝，以保护电池)
过电压: CH1:15.5 ~ 18V 保护模式:关闭输出电压，重启后可恢复
过温度: 保护模式:关闭输出电压，重启后可恢复
电池反接: 内部反接保护,无损坏,异常条件移除后可自动恢复
电池切断: 9.5V±0.5V

功能

AC OK: TTL信号, 高/开路: AC OK ;低: AC Fail ; Ice :最大30mA@ 50VDC
电池未接/反接: TTL信号, 高/开路:未接/反接;低:已接/正常; Ice :最大30mA@ 50VDC
电池欠压: TTL信号, 高/开路: 电池欠压 ;低: 电池正常; Ice :最大30mA@ 50VDC
电池充满: TTL信号, 高/开路:充满;低:充电中; Ice :最大30mA@ 50VDC
备电: TTL信号, 高/开路:备电;低:未备电; Ice :最大30mA@ 50VDC

环境

工作温度: -20 ~ +60℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH 无冷凝
储存温度、湿度: -30 ~ +85℃, 10 ~ 95% RH 无冷凝
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL62368-1, BS EN/EN62368-1, AS/NZS62368.1,EAC TP TC 004 认证通过,设计符合GB 17945-2010
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注4: 项目标准测试等级
传导骚扰 Conducted BS EN/EN55032 (CISPR32), EAC TP TC 020 Class A
辐射骚扰 Radiated BS EN/EN55032 (CISPR32), EAC TP TC 020 Class A
谐波电流 Harmonic Current ----- -----
电压闪烁 Voltage Flicker ----- -----
电磁兼容抗扰度^注4: 项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 3, 8KV air; Level 2, 6KV contact; criteria A
射频电磁场辐射 Radiated BS EN/EN61000-4-3 Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst BS EN/EN61000-4-4 Level 3, 2KV; criteria A
浪涌 Surge BS EN/EN61000-4-5 Level 3, 1KV/Line-Line ;2KV/Line-FG ;criteria A
射频场感应的传导骚扰 Conducted BS EN/EN61000-4-6 Level 3, 10V; criteria A
工频磁场 Magnetic Field BS EN/EN61000-4-8 Level 4, 30A/m; criteria A

项目	标准	测试等级
传导骚扰 Conducted	BS EN/EN55032 (CISPR32), EAC TP TC 020	Class A
辐射骚扰 Radiated	BS EN/EN55032 (CISPR32), EAC TP TC 020	Class A
谐波电流 Harmonic Current	-----	-----
电压闪烁 Voltage Flicker	-----	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 3, 8KV air; Level 2, 6KV contact; criteria A
射频电磁场辐射 Radiated	BS EN/EN61000-4-3	Level 3, 10V/m; criteria A
电快速瞬变脉冲群 EFT / Burst	BS EN/EN61000-4-4	Level 3, 2KV; criteria A
浪涌 Surge	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line ;2KV/Line-FG ;criteria A
射频场感应的传导骚扰 Conducted	BS EN/EN61000-4-6	Level 3, 10V; criteria A
工频磁场 Magnetic Field	BS EN/EN61000-4-8	Level 4, 30A/m; criteria A

其它

MTBF: 1509.9K hrs min. Telcordia SR-332 (Bellcore); 209.4K hrs min. MIL-HDBK-217F (25℃)
尺寸: 159*97*30mm (L*W*H)
包装: 0.42Kg; 30pcs/13.6Kg/0.77CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μf和47μf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站http://www.meanwell.cc)
在85%负载时测试谐波电流。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

消防应急和疏散系统
公共安全备用电池
安全系统
不间断DC-UPS系统
中央监控系统
工业自动化

资料下载

规格书1

LAD-120A 规格书PDF下载

LAD-120A · / / 输出内置电池充电/UPS功能经济型安控消防电源

推荐替代型号

LAD-120B明纬27.6V/3.4A/1A输出121.4W内置电池充电/UPS功能经济型安控消防电源

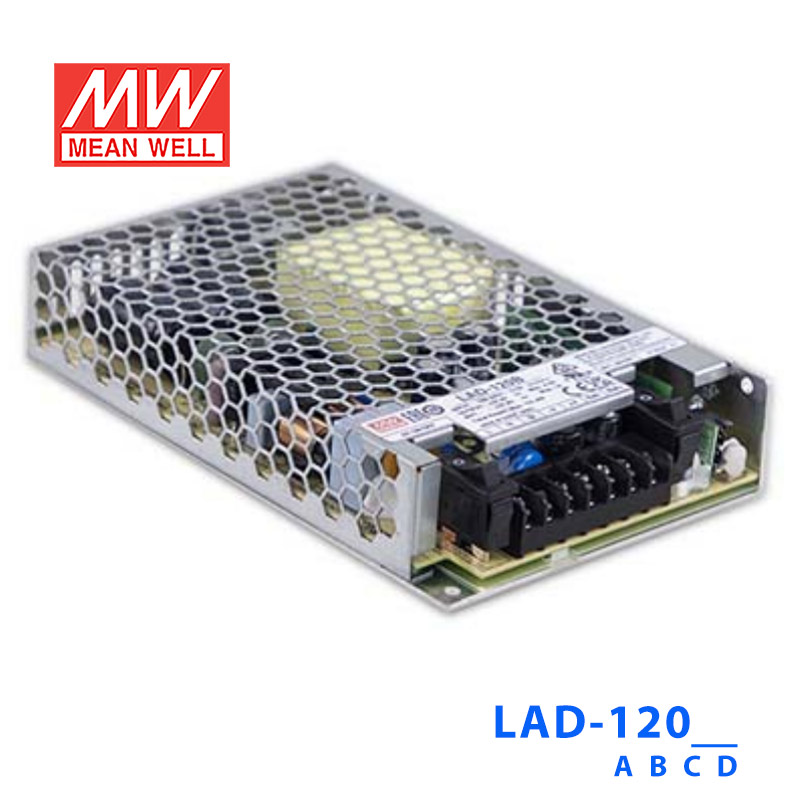

LAD-120C明纬41.5V/1.9A/1A输出120.35W内置电池充电/UPS功能经济型安控消防电源
