ISI-501-112A · 12VDC 110VAC带MPPT太阳能充电纯正正弦波输出逆变电源

Mean Well · Enclosed Switching Power Supply · 450W 110

输出电压: 110 V DC
额定功率: 450 W

¥1207.50市场价 ¥1453.40含 13% 增值税

选择型号 — ISI-501系列ISI-501-112A

ISI-500-112A350W · 10V ISI-500-124A350W · 10V ISI-500-148A350W · 10V ISI-500-212B350W · 10V ISI-500-224B350W · 10V ISI-500-248B350W · 10V

ISI-501-112A450W · 110V

ISI-501-124A500W · 110V ISI-501-148A500W · 110V ISI-501-212B450W · 230V ISI-501-224B500W · 230V ISI-501-248B500W · 230V

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 ISI-501-112A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE FCC EAC EMC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ISI-501-112A 为该系列型号：额定功率 450W，典型效率 85%。

ISI-501系列集成了1个DC / AC纯正弦波逆变器和1个MPPT充电器为一体。是1个将由电池和太阳能电池板系统的直流电转换成纯正弦波交流电高性能DC/AC逆变器。 ISI-501不仅是1个高频设计逆变器，而且可通过先进的微处理器实现数位控制。 ISI-501输出为纯正弦波，可连续提供500W，60秒内可提供550W，在30个交流周期内可提供1000W，这个系列包含1个MPPT太阳能充电器，具有恒流和恒压充电特性。

产品特点

纯正弦波输出(THD<3%)
高浪涌功率高达1000W
效率高达88%
高频设计
温控冷却风扇
保护种类：电池低压警报/电池低压关机/过电压/过温度 /输出短路/输入反接保护/过负载

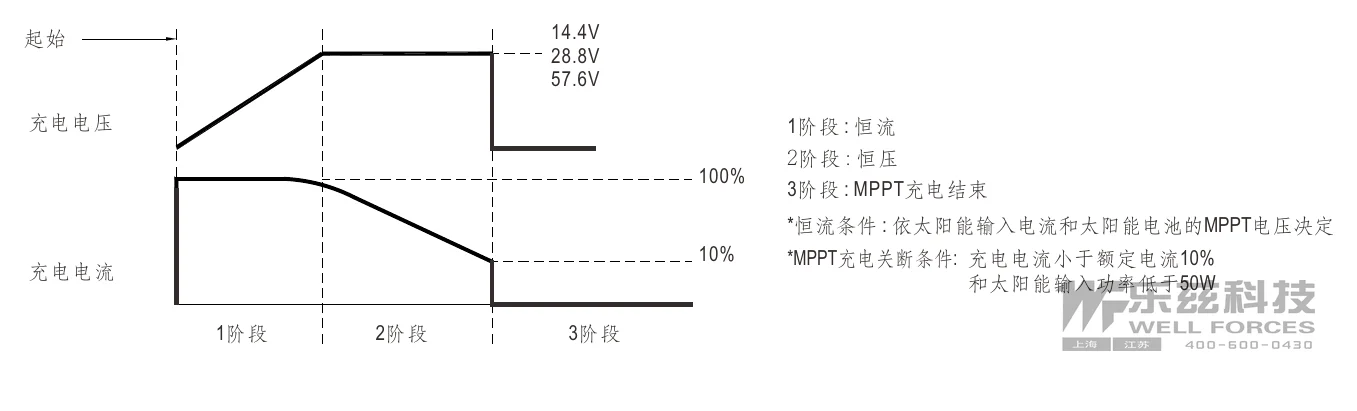

具有500W MPPT太阳能充电器，MPPT效率：98%(Typ.)
具有遥控开关
内置电池低压继电器触点
LED指示工作状态和电池容量
3年质保

规格参数

ISI-501-112A参数摘自官方规格书（2024-09-04 版）下载规格书 PDF

输出

额定功率: 450W
最大输出功率(Typ.): 1分钟550W / 1000W 瞬间功率可冲击30次(112, 212机型: 1分钟495W / 900W 瞬间功率可冲击30次)
交流电压: 出厂设定在110VAC 100 / 110 / 115 / 120VAC通过设置按钮开关选择
频率^注9: 出厂设定在110VAC 60±0.1Hz 50/60Hz通过设置按钮开关选择
波形^注1: 纯正弦波(THD<3%)
交流调整率: ±3%
前面板指示灯: 故障和操作状态，充电状态，电池电量

输入

电池电压: 12V
电压范围^注3、5: 10.5 ~ 15VDC
直流电流 (Typ.)^注7: 50A
空载电流消耗 (Typ.): 1.25A
关断模式电流消耗(Typ.): ≦1mA
效率(Typ.)^注2: 85%

输出保护

过温度: 关断输出电压，重启后恢复
输出短路: 关断输出电压，重启后恢复
过负载(Typ.): 110%负载持续60秒保护模式:关断输出电压，重启后恢复

电池部分

充电电流 (Typ.): 30A
外部电池类型: 开放式 & 密封式铅酸电池
保险丝: 40A*2
电池低压警报^注3: 11.3V
电池低压关机^注3: 10.5V
反接保护: 通过内部保险丝

MPPT / SOLAR 部分

MPPT充电器效率(Typ.): 98%
开路电压范围: 35 ~ 50V
MPPT范围: 25 ~ 50V
太阳能输入电流(Typ.): 11A
太阳能输入功率(Typ.): 500W

环境

工作温度^注4: -20 ~ +40℃ @ 100%负载; 60℃ @ 50%负载
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -30 ~ +70℃ / -22 ~ +158°F, 10 ~ 95% RH
耐振动: 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: IEC62368-1 CB, EAC TP TC 004认证通过; 符合 BS EN/EN62368-1
耐压: Bat I/P - AC O/P:3.0KVAC AC O/P - FG:1.5KVAC
绝缘阻抗: Bat I/P - AC O/P, Bat I/P - FG, AC O/P - FG: 100M ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合FCC part 15 class B, EAC TP TC 020
电磁兼容抗扰度: 符合EAC TP TC 020

其它

MTBF: 565.4K hrs min. Telcordia SR-332 (Bellcore) ; 57.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 205*158*67mm (L*W*H)

测试条件与备注9

THD是在13V,26V,52V输入电压、额定功率、线性负载条件下测得。
效率是在13V,26V,52V输入电压、350W下线性负载条件下测得。
各机型的电压误差是:112/212→±0.5V;124/224→±1V;148/248→±2V。

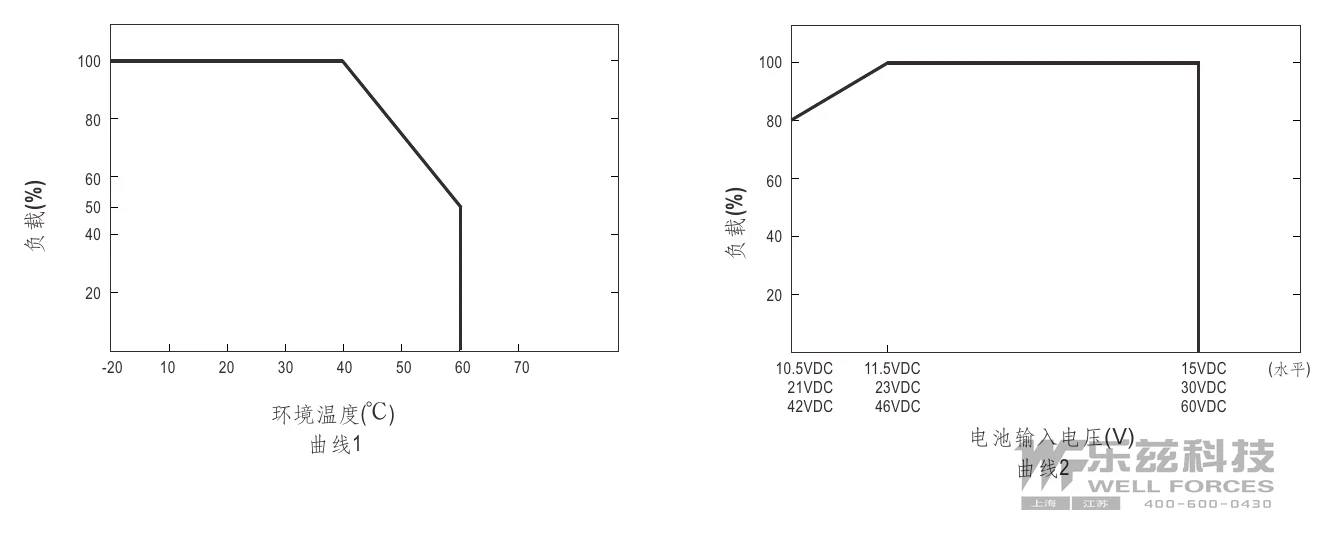

输出负载减额能力参照曲线1。
输入负载减额能力参照曲线2。
如未特别说明，所有规格参数在额定负载，25℃环境温度下，设置成出厂设置的情况下进行量测。
直流电流是在12V,24V,48V输入电压、500W、线性负载条件下测得。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
F型仅适用于60Hz。

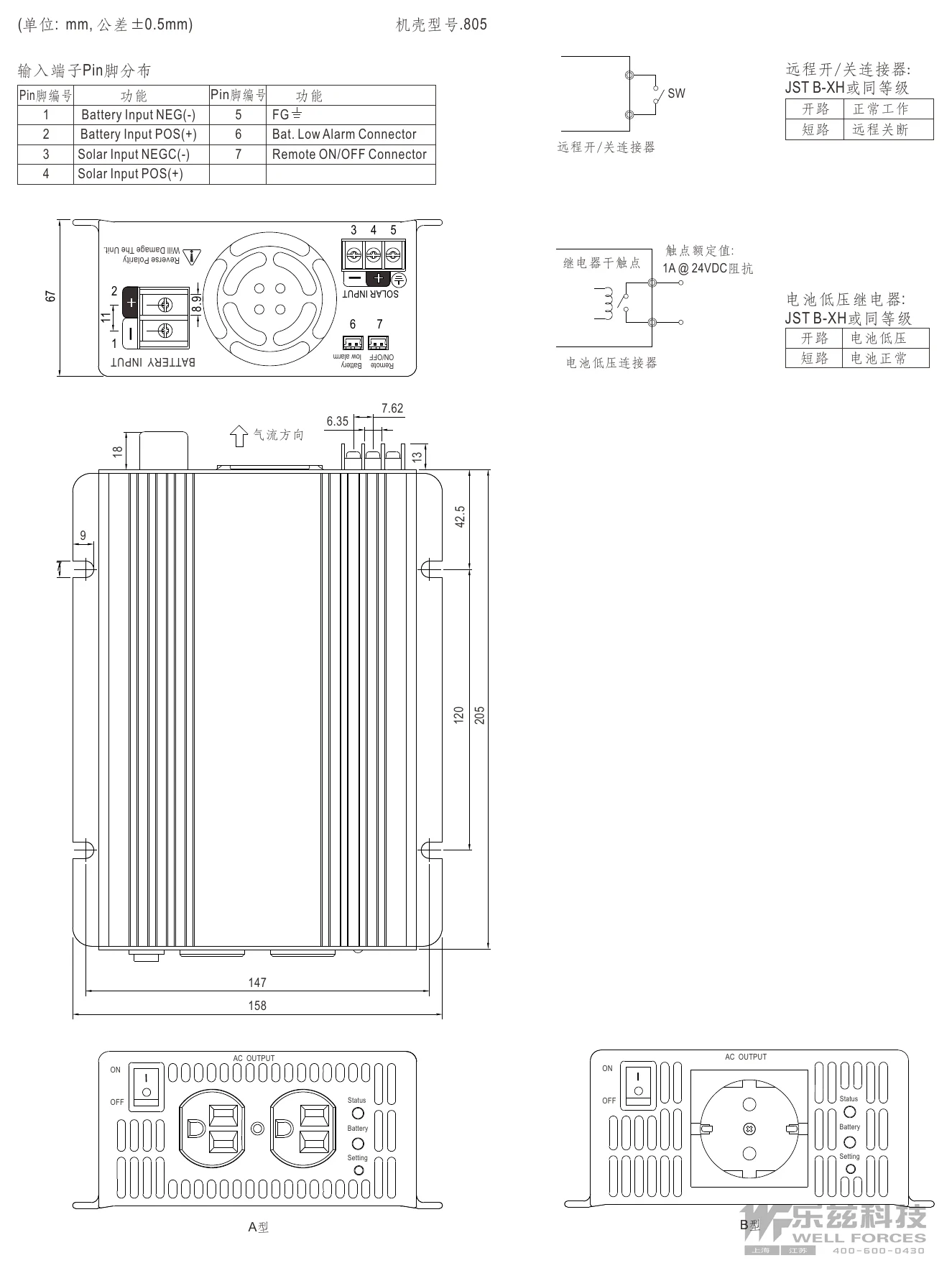

技术图纸
