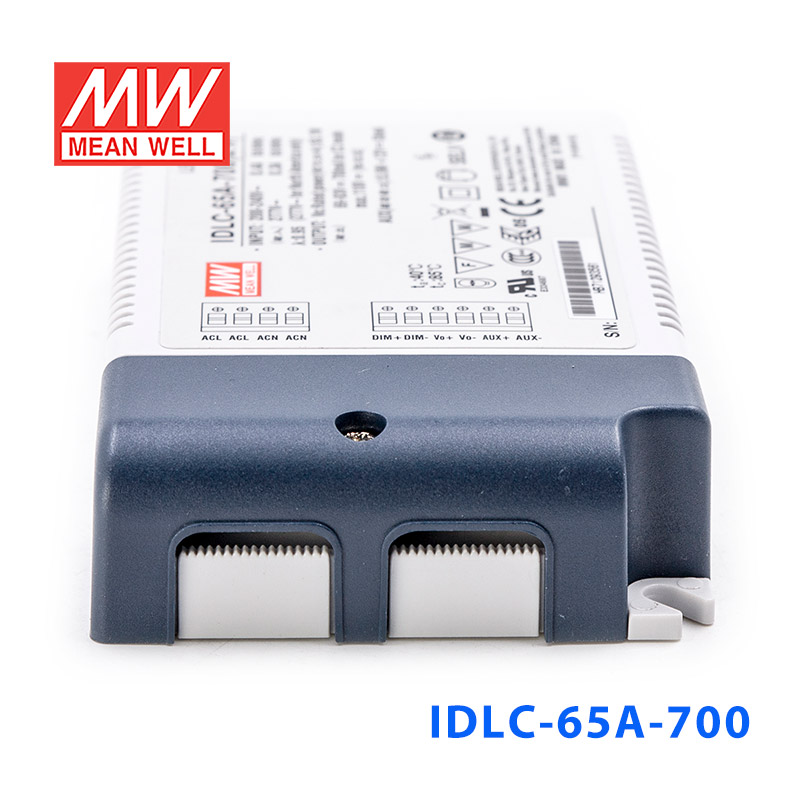

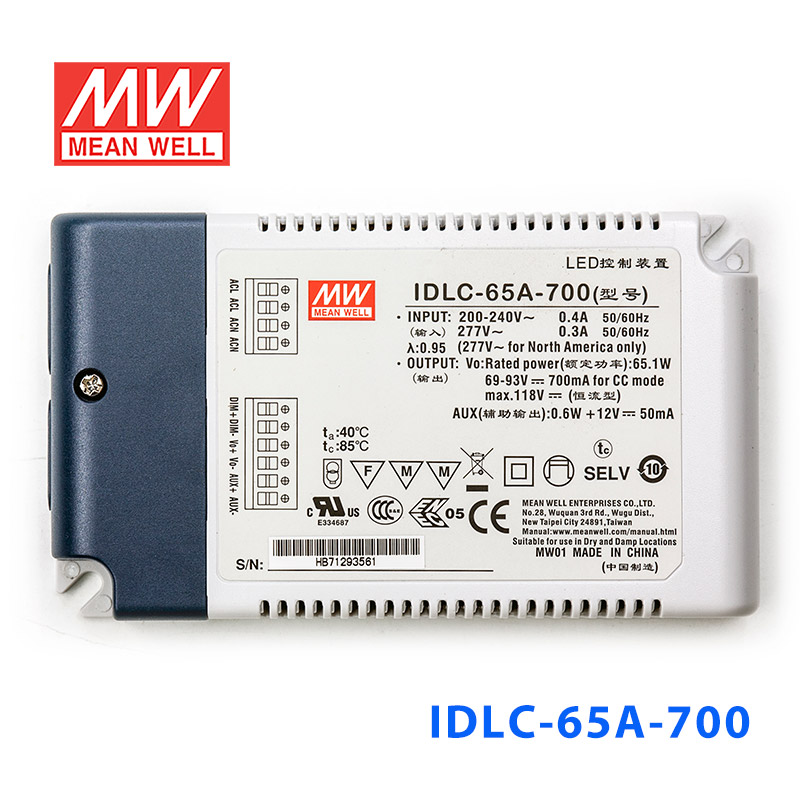

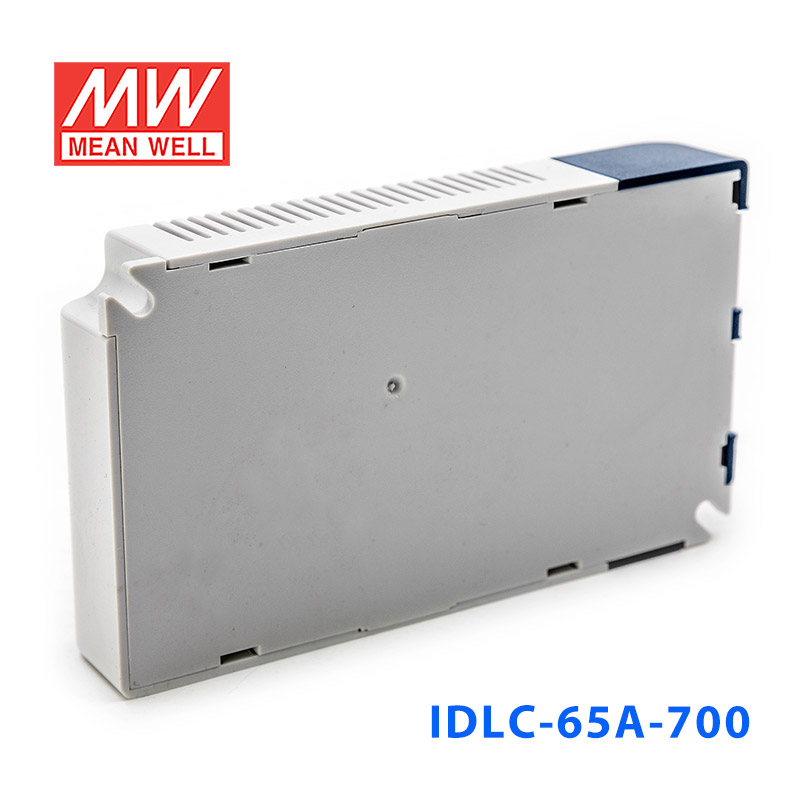

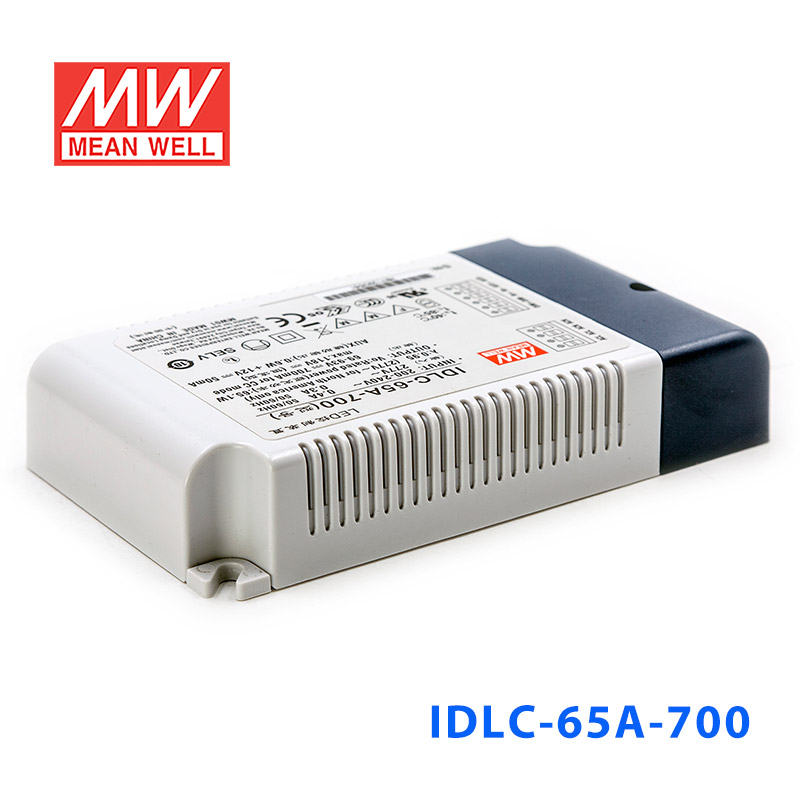

IDLC-65-700 · 69~ 700mA 恒流输出无频闪二合一调光 LED开关电源

Mean Well · Enclosed Switching Power Supply · 65.1W 93

输出电压: 93 V DC
额定功率: 65.1 W
输出电流: 700m A

¥119.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 IDLC-65-700，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

IDLC-65-700 为该系列型号：额定电流 700mA，额定功率 65.1W，典型效率 89%。

IDLC-65系列是一款65W LED交流/直流驱动电源，具有恒流模式输出和无频闪设计。IDLC-65可工作于180~295VAC输入电压，并提供700mA至1750mA不同额恒流的机型。因具有最高可达89%的效率，采用无风扇设计，全系列可在自然风冷下工作于-20℃~+85℃的机壳温度范围。IDLC-65具备调光等多种功能选项，为照明系统提供最佳的设计弹性。

产品特点

恒流模式输出
无频闪设计
塑胶外壳，Class II设计
内置主动式PFC功能
空载功耗<0.5W(DA型除外)，待机功耗<0.5W(DA型)
功能选项：二合一调光(调光可关断)；辅助直流输出；DALI
3年质保

规格参数

IDLC-65-700参数摘自官方规格书（2022-04-12 版）下载规格书 PDF

输出

额定电流: 700mA
额定功率: 65.1W
恒流范围^注2: 69 ~ 93V
开路电压(最大): 118V
电流纹波: 5% max. @额定电流
电流精度: ±7.0%
启动时间^注4: 500ms / 230VAC
辅助直流输出^注5: 标称12V(偏差11.4~12.6)@50mA，仅限IDLC-65A

输入

电压范围^注3: 180 ~ 295VAC (请参考“静态特性曲线”)
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95/230VAC, PF>0.9/277VAC@满载 (请参考“功率因数特性曲线”)
总谐波失真: THD< 20%@负载≧75%/230VAC,277VAC (请参考“总谐波失真特性曲线”)
效率(Typ.): 89%
交流电流: 0.4A/230VAC 0.3A/277VAC
浪涌电流(Typ.): 冷启动30A(twidth=100μs，在50% Ipeak下测试)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时，可配置32台 (B型断路器) / 32台 (C型断路器)
漏电流: <0.75mA / 277VAC
空载/待机功耗: 空载功耗<0.5W (DA型除外) 待机功耗<0.5W (仅DA型)

保护

短路保护: DA型：打嗝模式，负载异常条件移除后可自动恢复；其它型号：打嗝模式，重启恢复

环境

工作温度: Tcase=-20 ~ +85℃ (请参考“输出负载vs温度”)
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL8750;CSA C22.2 NO.250.13-12; ENEC BS EN/EN61347-1 & BS EN/EN61347-2-13 independent, BS EN/EN62384,EAC TP TC 004,GB19510.1,GB19510.14(仅DA型，其它型号可选)认证通过
DALI标准^注7: 符合IEC62386-101,102，仅DA型
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (≧75%负载); BS EN/EN61000-3-3, GB17743,GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业等级(浪涌抗扰度: Line-Line:1KV),EAC TP TC 020

其它

MTBF: 4389.9K hrs min. Telcordia SR-332 (Bellcore) ;405.7K hrs min. MIL-HDBK-217F (25℃)
尺寸: 130*75*25mm (L*W*H)

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
请参考“LED电源模块使用方法”。
低输入电压情况下可能需减额输出，具体请参照静态特性曲线。
启动时间是在冷机首次启动下测得，频繁开关机可能使启动时间增长或启动失败。
辅助12V输出短路会损坏；当输出电压不在恒流范围内或输出空载时，辅助输出不可用。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
DALI版本电源不支持DALI标准中Command 144 Query status的bit 1: Lamp failure。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
为满足灯具最新ErP法规要求，这个LED电源只能在市电和LED电源之间加一个开关使用，不能永久连接市电。

技术图纸

IDLC-65-700 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

IDLC-65-700 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

IDLC-65-700 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

IDLC-65-700 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED面板灯
LED泛光灯
室内LED照明
工业照明
