明纬 MEAN WELL · IDLC系列系列

明纬官方正品IDLC系列系列3 年保修

IDLC-45A-700 · 38~ 700mA 带辅助直接输出 LED开关电源

Mean Well · Enclosed Switching Power Supply · 44.8W 64

输出电压: 64 V DC
额定功率: 44.8 W
输出电流: 700m A

¥114.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 IDLC-45A-700，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

IDLC-45A-700 为该系列型号：额定电流 700mA，额定功率 44.8W，典型效率 85%。

IDLC-45系列是一款45W LED AC/DC驱动器，具有恒流模式输出及无频闪设计。IDLC-45工作于90~295VAC，提供350mA至1400mA的不同额恒流机型。凭借高达86%的效率和无风扇设计，整个系列可在自然风冷条件下于-20℃~+85℃的外壳温度范围内工作。IDLC-45配备调光方式等多种功能选项，为照明系统提供最佳的设计灵活性。

产品特点

恒流模式输出
无频闪设计
塑料外壳，Class II设计
内置主动式PFC功能
空载功耗<0.5W(Blank型)

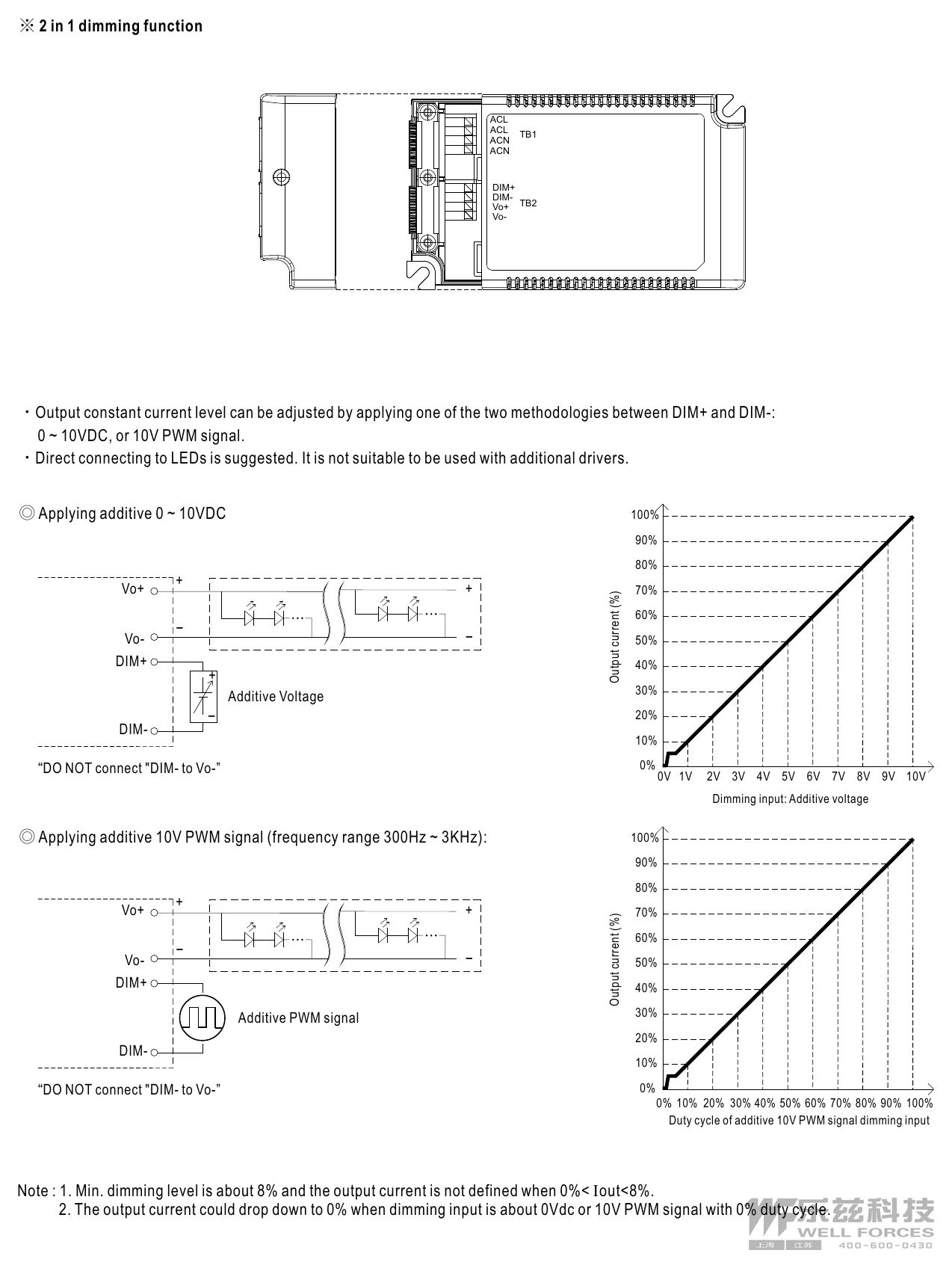

功能选项：二合一调光(dim-to-off)；辅助直流输出
3年质保

规格参数

IDLC-45A-700参数摘自官方规格书（2016-06-16 版）下载规格书 PDF

输出

额定电流: 700mA
额定功率: 44.8W
恒流区间^注2: 38 ~ 64V
开路电压(最大): 84V
纹波电流: 最大5%@额定电流
电流精度: ±7.0%
启动时间^注4: 500ms / 230VAC 1200ms/115VAC
辅助直流输出^注5: 额定12V(偏差11.4~12.6)@50mA，仅限A型

输入

电压范围^注3: 90 ~ 295VAC 127 ~ 417VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(典型值): PF>0.95/115VAC, PF>0.92/230VAC, PF>0.9/277VAC@满载 (请参考"功率因数(PF)特性曲线")
总谐波失真: THD< 20%(@负载≧60%/115VAC,230VAC; @负载≧75%/277VAC) (请参考"总谐波失真(THD)")
效率(典型值): 85%
交流电流: 0.6A/115VAC 0.4A/230VAC 0.3A/277VAC
冲击电流(典型值): 冷启动30A(twidth=100μs，在50% Ipeak下测量)于230VAC; Per NEMA 410
16A断路器可接电源数量: 32台 (B型断路器) / 32台 (C型断路器) 于230VAC
漏电流: <0.75mA / 277VAC
空载功耗: Blank型<0.5W，A型<1.2W

保护

短路: 打嗝模式，故障条件移除后自动恢复

环境

工作温度: Tcase=-20 ~ +85℃ (请参考"输出负载vs温度")
最高外壳温度: Tcase=+85℃
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规与电磁兼容

安规标准: UL8750,CSA C22.2 NO.250.13-12;ENEC EN61347-1 & EN61347-2-13 independent, EN62384,GB19510.1,GB19510.14 认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
EMC发射: 符合EN55015, EN61000-3-2 Class C (@负载≧60%) ; EN61000-3-3,GB17743,GB17625.1
EMC抗扰度: 符合EN61000-4-2,3,4,5,6,8,11; EN61547, 轻工业等级(浪涌抗扰度:Line-Line:1KV)

其他

平均无故障时间: 408.8Khrs min. MIL-HDBK-217F (25℃)

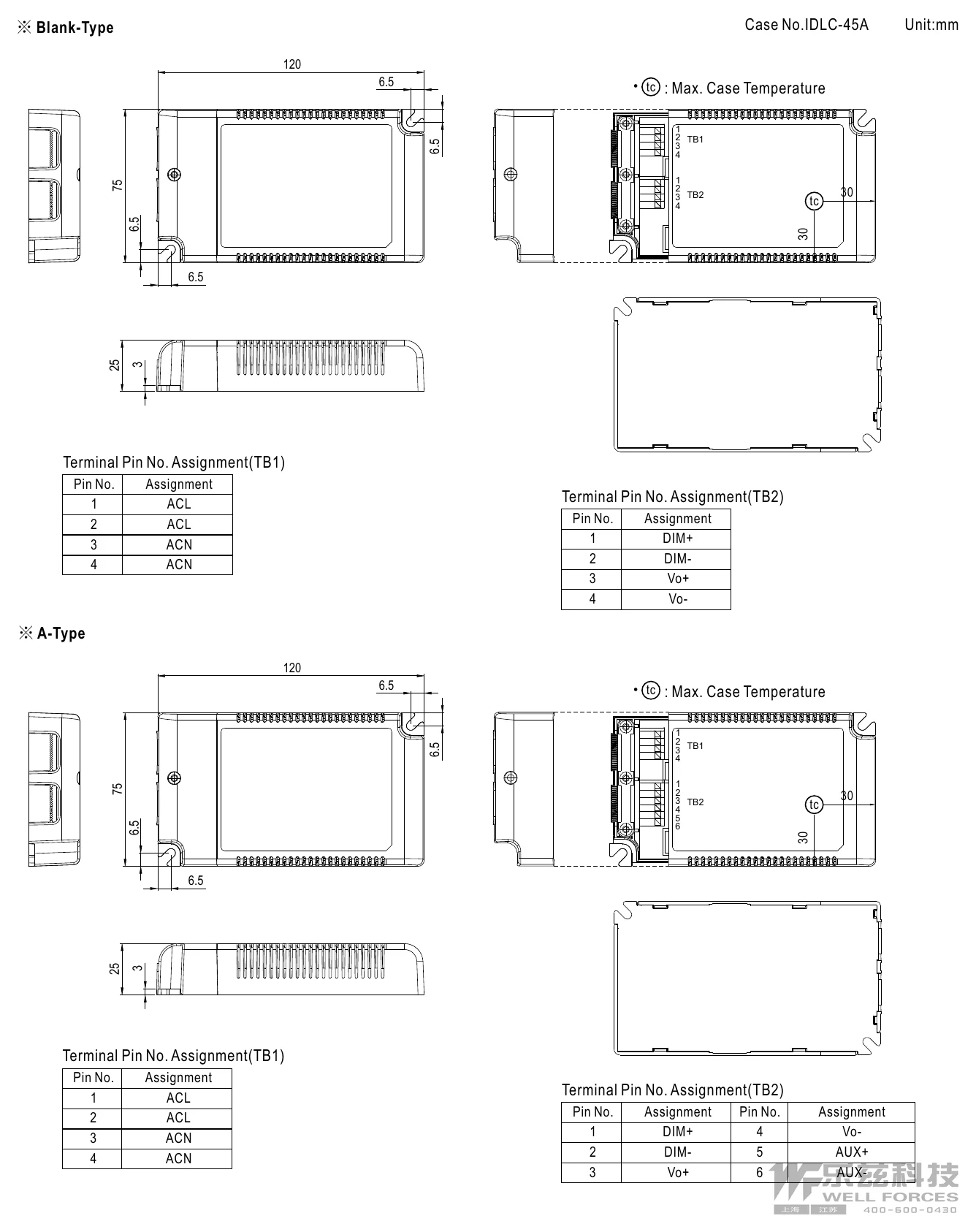

尺寸: 120*75*25mm (L*W*H)

测试条件与备注6

所有未特别说明的参数均在230VAC输入、额定电流、25℃环境温度下测得。
请参考"LED模块驱动方式"。
低输入电压下可能需要降额。详情请参考"静态特性曲线"。
启动时间是在首次冷启动时测得。开关驱动器可能使启动时间增长。
辅助直流输出无短路保护设计；当调光输入端子(DIM+,DIM-)短路，或输出端(Vo+,Vo-)空载或短路时，此功能不可使用。
驱动器被视为一个元件，将与终端设备组合使用。由于EMC性能受整套装置的影响，终端设备制造商需对整套装置重新进行EMC指令认证。

技术图纸

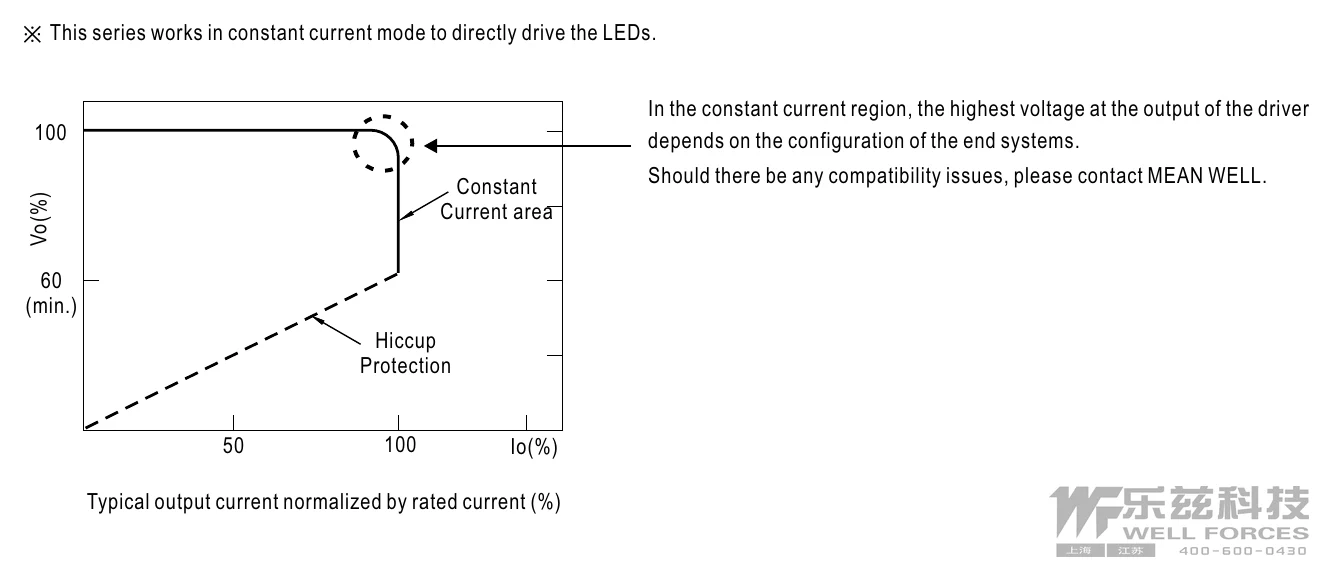

IDLC-45A-700 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

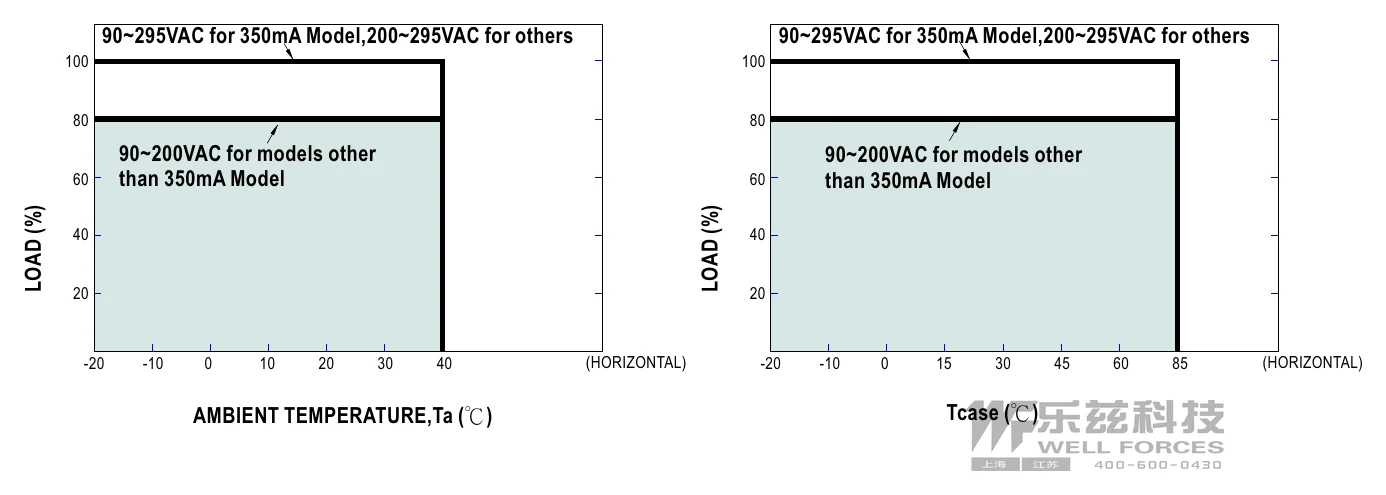

IDLC-45A-700 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

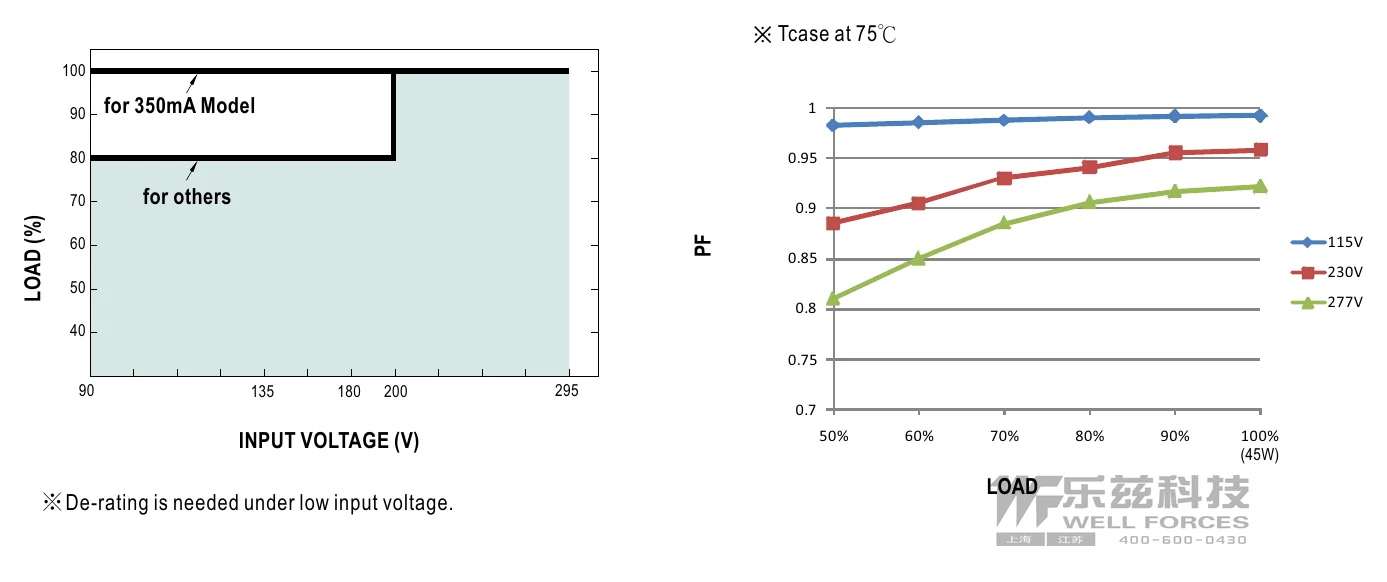

IDLC-45A-700 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

IDLC-45A-700 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED面板照明
LED泛光照明
室内LED照明

资料下载

规格书1

IDLC-45A-700 规格书PDF下载
