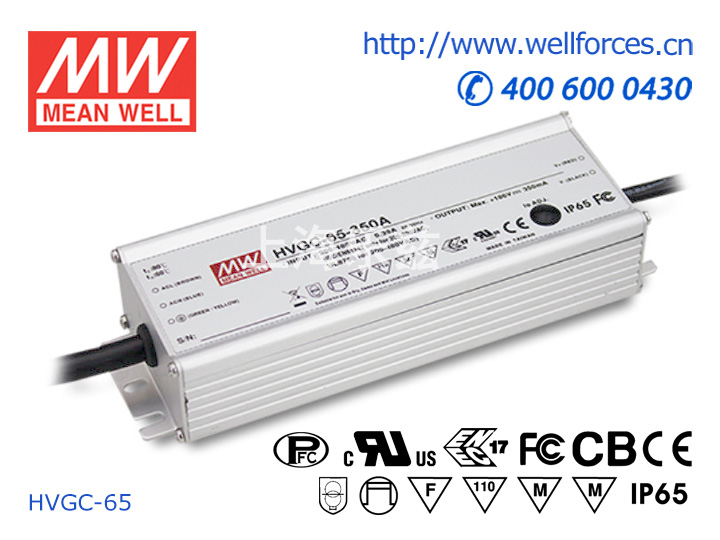

HVGC-65-350D · 350mA 528Vac 输入强耐环境PFC高效铝壳IP67防水LED恒流电源

定时调光

额定功率: 65.1 W
输出电流: 350m A

询价

选择型号 — HVGC-65系列HVGC-65-350D

HVGC-65-350A65.1W · 186V · 350MA HVGC-65-350B65.1W · 186V · 350MA

HVGC-65-350D65.1W

HVGC-65-500A65W · 130V · 500MA HVGC-65-500B65W · 130V · 500MA HVGC-65-500D65.1W HVGC-65-700A65.1W · 93V · 700MA HVGC-65-700B65.1W · 93V · 700MA HVGC-65-700D65.1W HVGC-65-1050A65.1W · 62V · 1050MA HVGC-65-1050B65.1W · 62V · 1050MA HVGC-65-1050D65.1W

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

关于 HVGC-65-350D，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商EAC UL ENEC FCC CB可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HVGC-65-350D 为该系列型号：额定电流 350mA，额定功率 65.1W，典型效率 90%。

HVGC-65系列是一款65W LED交流变直流电源供应器，以恒流输出设计、高输出电压为特色。此系列操作在180~528VAC交流电压，并提供了介于350mA~1050mA间额恒流之机型。因具有最高可达90.5%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+80℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HVGC-65对于户内或户外的应用均适用。HVGC-65搭配了多种功能选项(如数种调光方式)，以为灯具系统提供最佳的设计弹性。

产品特点

宽输入范围180~528VAC
恒流模式输出
金属外壳，ClassⅠ 设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整
三合一调光(dim-to-off);定时调光
寿命>50000小时
5年质保

规格参数

HVGC-65-350D参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

额定电流: 350mA
额定功率: 65.1W
恒电流范围^注2: 18 ~ 186V
电流调整范围: 仅A/AB型可调(通过内部电位器) 210 ~ 350mA
电流精度: ±5.0%
纹波电流^注5: 最大5.0%@额定电流
启动时间^注4: 500ms / 230Vac 400ms / 347VAC,480VAC

输入

电压范围^注3: 180 ~ 528VAC 254 ~ 747VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/230VAC, PF≧0.97/277VAC, PF≧0.95/347VAC, PF≧0.93/480VAC@满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20%(@负载≧60%/230VAC, 277VAC, 347VAC; @负载≧75%/480VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.): 90%
交流电流(Typ.): 0.22A / 347VAC 0.18A / 480VAC
浪涌电流(Typ.): 冷启动25A(在50% Ipeak下测试twidth=420μs)/480VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于480VAC时, 可配置12台 (B型断路器) / 20台 (C型断路器)
漏电流: <0.75mA / 480VAC

保护

短路: 恒流模式，负载异常条件移除后可自动恢复
过电压: 195 ~ 210V 关断输出电压，自动恢复或重启恢复
过温度: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-40 ~ +80℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+80℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, independent, EAC TP TC 004, IP65或IP67认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧60%) ; BS EN/EN61000-3-3, FCC Part 15 Subpart B, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对地4KV,线对线:2KV), EAC TP TC 020

其它

MTBF: 2164.4K hrs min. Telcordia SR-332 (Bellcore) ; 202.8K hrs min. MIL-HDBK-217F (25℃)
尺寸: 189*68*38.8mm (L*W*H)

测试条件与备注12

如未特别说明，所有规格参数均在输入为347VAC、额定电流、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
在额定功率下输出最大电压的50%~100%测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
该产品适用于北美和欧盟地区照明设备使用，如有其他需求请联系明纬销售。

技术图纸

HVGC-65-350D LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HVGC-65-350D 输出负载vs温度(备注9) — 输出负载vs温度(备注9)左右滑动 · 点击查看大图

HVGC-65-350D 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HVGC-65-350D 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED高架照明
停车场照明
LED捕鱼灯
