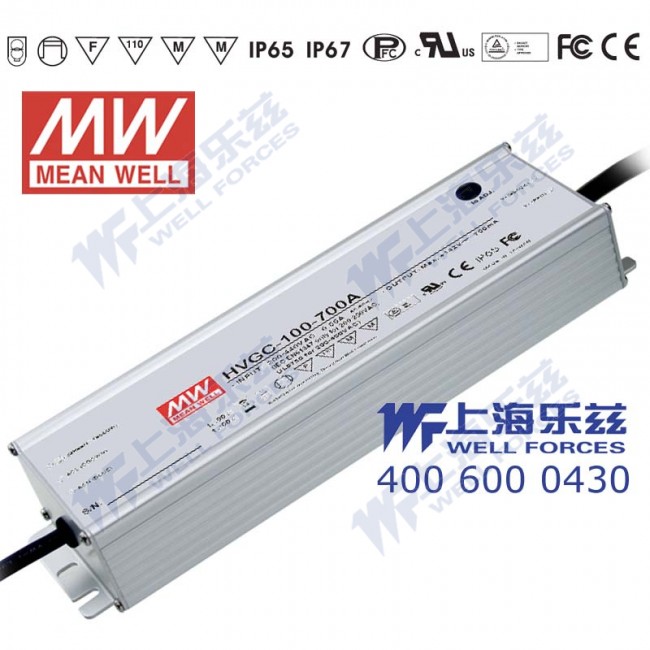

HVGC-100-700B · 700mA 528Vac 输入强耐环境PFC高效铝壳IP67防水LED恒流电源

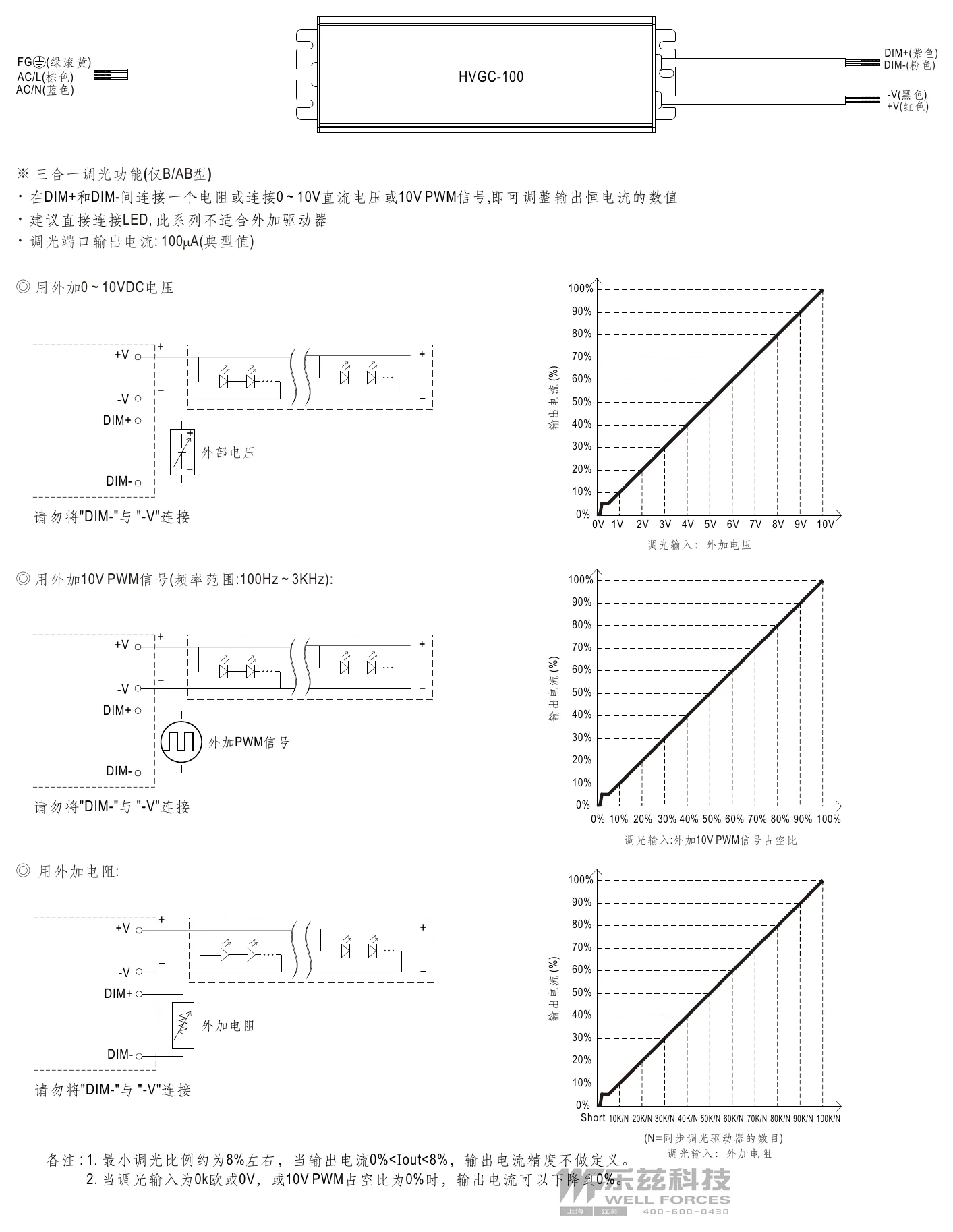

控制线三合一调光

输出电压: 142 V DC
额定功率: 99.4 W
输出电流: 700m A

¥429.00含 13% 增值税

现货 · 上海仓 4 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HVGC-100-700B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACFCCTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HVGC-100-700B 为该系列型号：额定电流 700mA，额定功率 99.4W，典型效率 91%。

HVGC-100系列是一款100W LED交流变直流电源供应器，以恒流输出设计、高输出电压为特色。此系列操作在180~528VAC交流电压，并提供了介于350mA~700mA间额恒流之机型。因具有最高可达91%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HVGC-100对于户内或户外的应用均适用。HVGC-100搭配了多种功能选项(如数种调光方式)，以为灯具系统提供最佳的设计弹性。

产品特点

宽输入范围180~528VAC
恒流模式输出
金属外壳，ClassⅠ 设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光(dim-to-off);定时调光
寿命>50000小时
5年质保

规格参数

HVGC-100-700B参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

额定电流: 700mA
额定功率: 99.4W
恒电流范围^注2: 15 ~ 142V
电流调整范围: 仅A/AB型可调(通过内部电位器) 420 ~ 700mA
电流精度: ±5.0%
纹波电流^注5: 最大5.0%@额定电流
启动时间^注4: 500ms, 80ms /230VAC, 347VAC, 480VAC

输入

电压范围^注3: 180 ~ 528VAC 254 ~ 747VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/230VAC, PF≧0.98/277VAC, PF≧0.97/347VAC, PF≧0.93/480VAC@满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20%(@负载≧50%/230VAC, 277VAC, 347VAC; @负载≧75%/480VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.): 91%
交流电流(Typ.): 0.38A / 347VAC 0.28A / 480VAC
浪涌电流(Typ.): 冷启动25A(在50% Ipeak下测试twidth=900μs)/480VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于480VAC时, 可配置5台 (B型断路器) / 8台 (C型断路器)
漏电流: <0.75mA / 480VAC

保护

短路: 恒流模式，负载异常条件移除后可自动恢复
过电压: 150 ~ 160V 关断输出电压，自动恢复或重启恢复
过温度: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.0-08, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, 设计参照UL60950-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%) ; BS EN/EN61000-3-3, FCC Part 15 Subpart, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度:线对地4KV,线对线:2KV), EAC TP TC 020

其它

MTBF: 745.0K hrs min. Telcordia SR-332 (Bellcore) ; 186.1K hrs min. MIL-HDBK-217F (25℃)

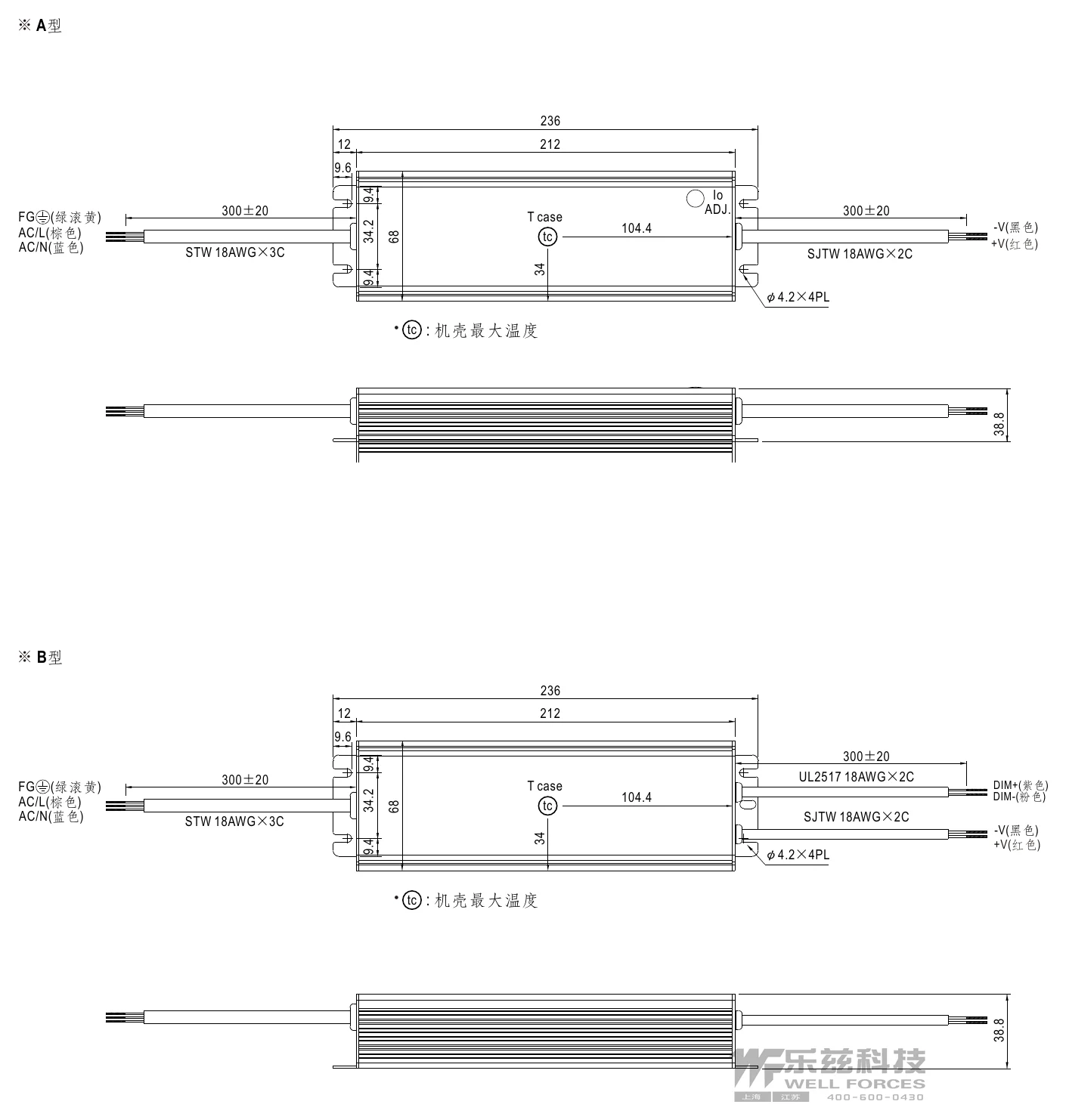

尺寸: 236*68*38.8mm (L*W*H)

测试条件与备注12

如未特别说明，所有规格参数均在输入为347VAC、额定电流、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
在额定功率下输出最大电压的50%~100%测得。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于80℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
该产品适用于北美和欧盟地区照明设备使用，如有其他需求请联系明纬销售。

技术图纸

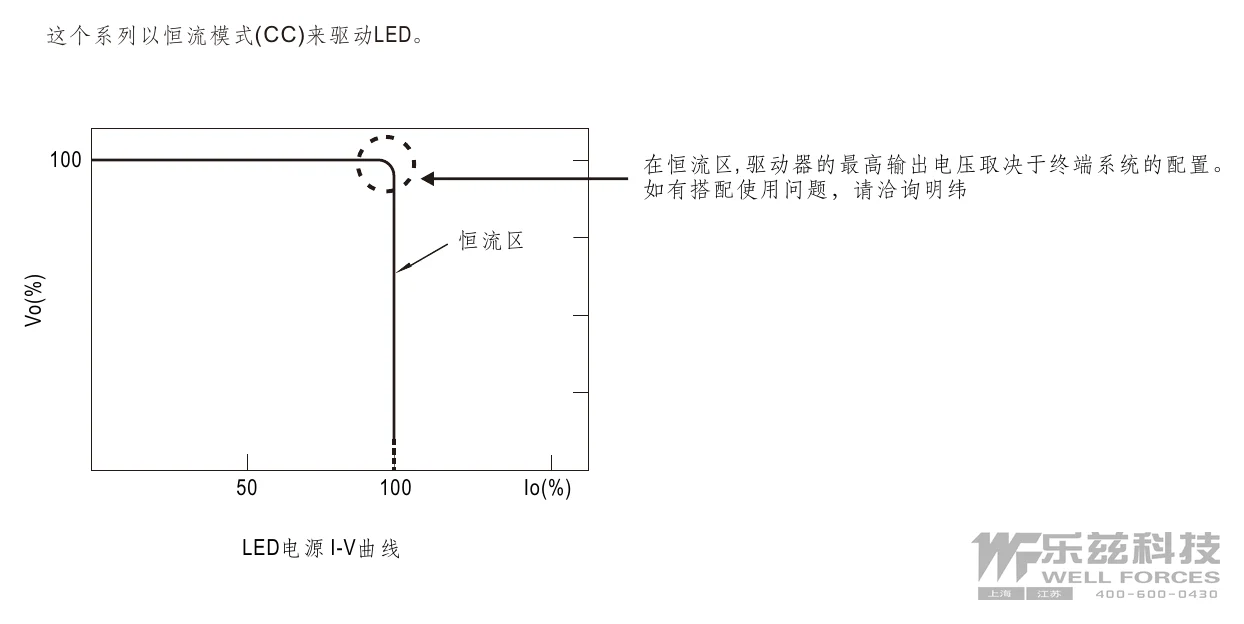

HVGC-100-700B LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HVGC-100-700B 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

HVGC-100-700B 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HVGC-100-700B 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED高架照明
停车场照明
LED捕鱼灯
