明纬 MEAN WELL · HVG系列系列

明纬官方正品HVG系列系列3 年保修

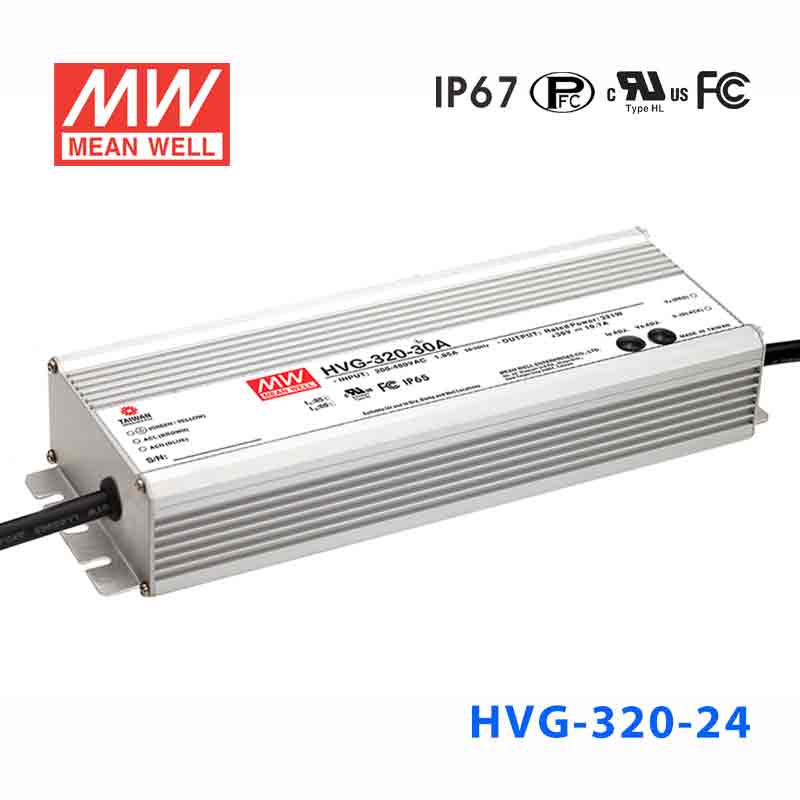

HVG-320-24B · 528Vac 输入恒压+恒流输出PFC高效铝壳IP67防水LED电源

控制线三合一调光

输出电压: 24 V DC
额定功率: 321.6 W
输出电流: 13.4 A

¥599.00市场价 ¥778.70含 13% 增值税

选择型号 — HVG-320系列HVG-320-24B

HVG-320-24A321.6W · 24V · 13.4A

HVG-320-24B321.6W · 24V · 13.4A

HVG-320-24D2321.6W HVG-320-30A321W · 30V · 10.7A HVG-320-30B321W · 30V · 10.7A HVG-320-30D2321.6W HVG-320-36A320.4W · 36V · 8.9A HVG-320-36B320.4W · 36V · 8.9A HVG-320-36D2321.6W HVG-320-42A319.2W · 42V · 7.6A HVG-320-42B319.2W · 42V · 7.6A HVG-320-42D2321.6W HVG-320-48A321.6W · 48V · 6.7A HVG-320-48B321.6W · 48V · 6.7A HVG-320-48D2321.6W HVG-320-54A324W · 54V · 6A HVG-320-54B324W · 54V · 6A HVG-320-54D2321.6W

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HVG-320-24B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商EAC FCC UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HVG-320-24B 为该系列 24V 输出型号：额定电流 13.4A，额定功率 321.6W，典型效率 92.5%。

HVG-320系列是一款320W LED交流变直流电源供应器，以恒压恒流双重输出模式为特色。此系列机型可工作在输入电压180~528VAC，并提供输出额定电压介于24V~54V间的多种机型。因具有最高可达94%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HVG-320对于户内或户外的应用均适用。HVG-320搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

180 ~ 528VAC宽输入范围
恒压恒流模式输出
ClassⅠ 金属外壳设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光(dim-to-off);智能定时调光
寿命>50000小时
5年质保

规格参数

HVG-320-24B参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注4: 12 ~ 24V
额定电流: 13.4A
额定功率: 321.6W
纹波与噪声 (最大)^注2: 150mVp-p
电压调整范围: 仅A/AB型可调(通过内部电位器) 21 ~ 26V
电流调整范围: 仅A/AB型可调(通过内部电位器) 6.7 ~ 13.4A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注6: 500ms, 150ms /230VAC, 347VAC或480VAC
保持时间(Typ.): 15ms 347VAC / 480VAC

输入

电压范围^注5: 180 ~ 528VAC 254VDC ~ 747VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/230VAC或PF≧0.98/277VAC或PF≧0.97/347VAC或PF≧0.95/480VAC满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20% @ ≧50%负载/230VAC或277VAC或347VAC或480VAC (请参考 "总谐波失真特性曲线" )
效率(Typ.): 92.5%
交流电流(Typ.): 1.1A / 347VAC 0.8A / 480VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=850μs)/480VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于480VAC时, 可配置2台(B型断路器)/4台(C型断路器)
漏电流: <0.75mA / 480VAC

保护

过电流: 95 ~ 108% 恒流限制模式，负载异常条件移除后可自动恢复
短路: 恒流限制模式，负载异常条件移除后可自动恢复
过电压: 27 ~ 33V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750 (type”HL”), CSA C22.2 No. 250.13-12, EAC TP TC 004, IP65或IP67 认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合FCC Part 15 Subpart B, EAC TP TC 020
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11; EN61547, 轻工业标准(浪涌抗扰度:线对地4KV,线对线:2KV), EAC TP TC 020

其它

MTBF: 1695.8K hrs min. Telcordia SR-332(Bellcore) ; 144.9K hrs min. MIL-HDBK-217F (25℃)
尺寸: 262*90*43.8mm (L*W*H)

测试条件与备注13

如未特别说明，所有规格参数均在输入为347VAC、额定电流、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于80℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type Hl应用则需考虑内置使用。
该产品适用于北美照明设备使用，如有其他需求请联系明纬销售。

技术图纸

HVG-320-24B LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HVG-320-24B 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

HVG-320-24B 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HVG-320-24B 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED高架照明
车位照明
LED捕鱼灯
LED温室照明
适用于装在ClassⅠ, Division 2类危险地点之照明灯具
