HRPG-200-48 · 48V 高效率高性能带线损补偿低空耗开关电源

Mean Well · Enclosed Switching Power Supply · 206.4W 48

输出电压: 48 V DC
额定功率: 206.4 W
输出电流: 4.3 A

¥445.00含 13% 增值税

选择型号 — HRPG-200系列HRPG-200-48

HRPG-200-3.3132W · 3.3V · 40A HRPG-200-5175W · 5V · 35A HRPG-200-7.5200.3W · 7.5V · 26.7A HRPG-200-12200.4W · 12V · 16.7A HRPG-200-15201W · 15V · 13.4A HRPG-200-24201.6W · 24V · 8.4A HRPG-200-36205.2W · 36V · 5.7A

HRPG-200-48206.4W · 48V · 4.3A

即将售罄无货

现货 · 上海仓 1 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HRPG-200-48，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HRPG-200-48 为该系列 48V 输出型号：额定电流 4.3A，额定功率 206.4W，典型效率 89%。

产品特点

国际通用全范围交流输入
具有主动式PFC功能，PF>0.95
效率可高达89%
能承受300VAC浪涌输入5秒
保护种类：短路/过负载/过电压/过温度
自然风冷
具有恒流限制电路
高度低，仅38mm
具有遥控开关
5V@0.3A待机
具有遥感功能
空载消耗<0.5W(备注6)
5年质保

规格参数

HRPG-200-48参数摘自官方规格书（2026-04-03 版）下载规格书 PDF

输出

直流电压: 48V
额定电流: 4.3A
电流范围: 0 ~ 4.3A
额定功率: 206.4W
纹波与噪声(最大)^注2: 250mVp-p
电压调整范围: 40.8 ~ 55.2V
电压精度^注3: ±1.0%
线性调整率: ±0.2%
负载调整率: ±0.5%
启动、上升时间: 1000ms, 50ms/230VAC 2500ms,50ms/115VAC(满载时)
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.95/230VAC PF>0.99/115VAC(满载时)
效率(Typ.): 89%
交流电流(Typ.): 2.1A/115VAC 1.1A/230VAC
浪涌电流(Typ.): 35A/115VAC 70A/230VAC
漏电流: <1.2mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压: 57.6 ~ 67.2V 保护模式:关断输出，电源重启后可恢复正常输出
过温度: 关断输出电压,温度下降后自动恢复

功能

待机: 5V待机 : 5V@0.3A ;容差:±5%,纹波 : 50mVp-p(最大)
遥控: RC+ / RC-: 4 ~ 10V或开路=启动 ; 0 ~ 0.8V或短路=关闭

环境

工作温度: -40～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射^注4: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度^注4: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035,重工业标准, EAC TP TC 020

其它

MTBF: 1612.1K hrs min. Telcordia SR-332 (Bellcore) ; 189.1K hrs min. MIL-HDBK-217F (25℃)
尺寸: 199*98*38mm (L*W*H)
包装: 0.77Kg; 18pcs/14.9Kg/0.87CUFT

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)

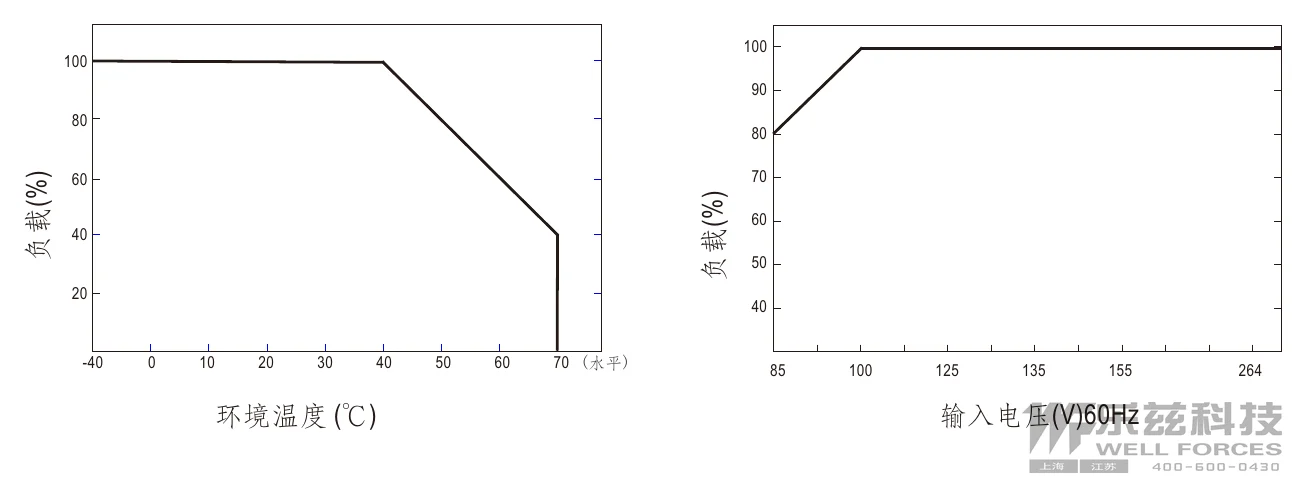

低输入电压情况下需减额输出，具体请参照减额曲线图。
当RC- & RC+ (CN100 pin1,2) 0 ~ 0.8V或短路时,空载消耗<0.5W。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

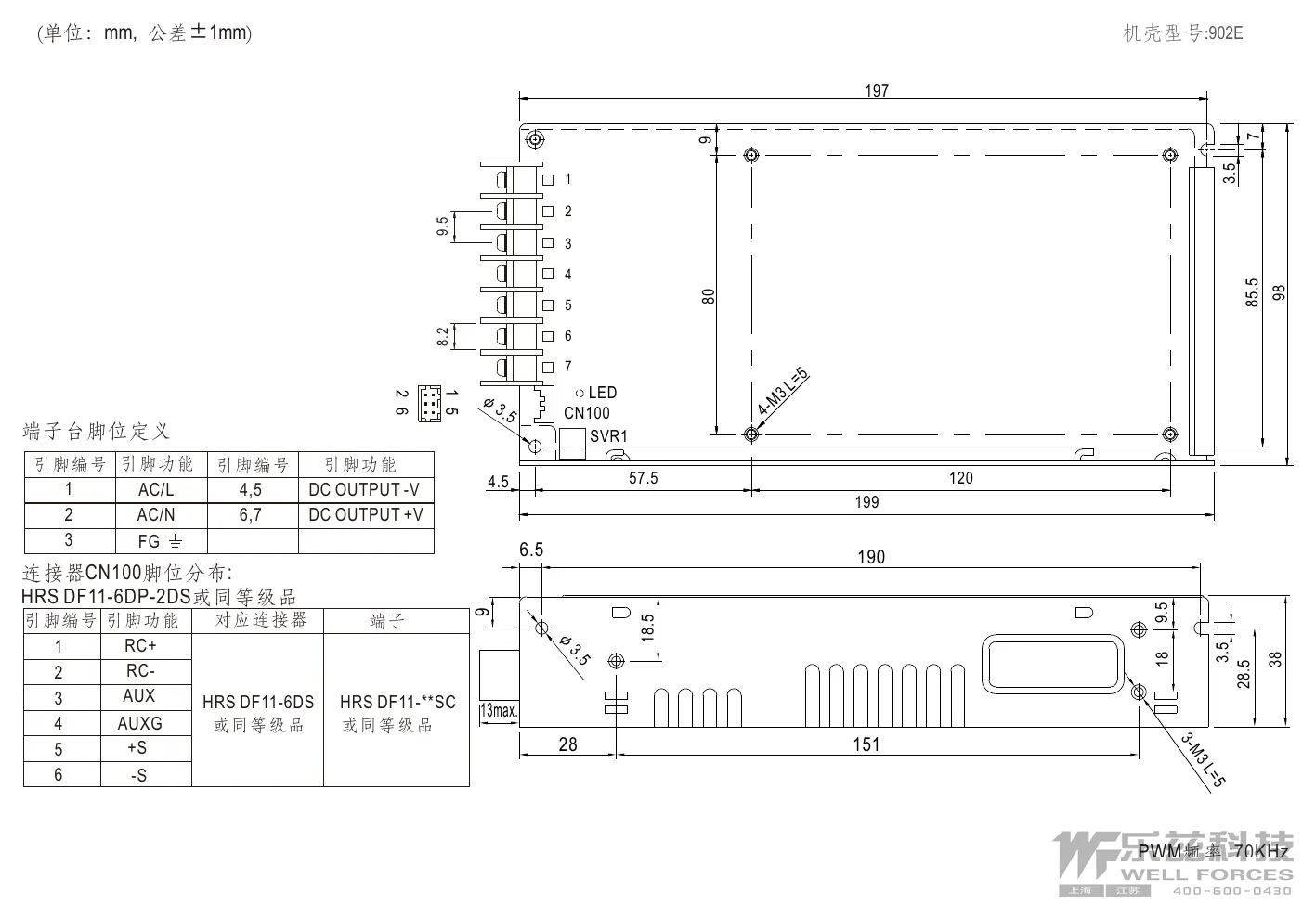

技术图纸

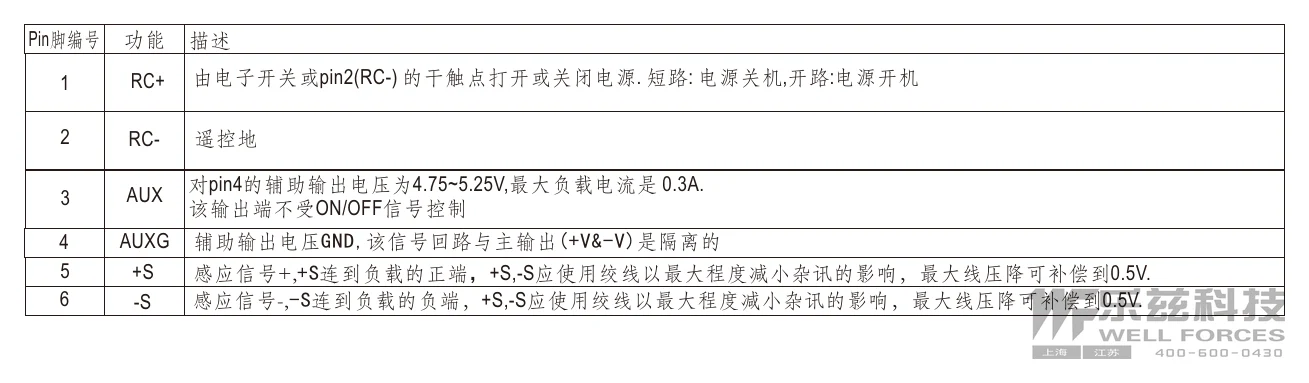

HRPG-200-48 CN100的功能描述 — CN100的功能描述左右滑动 · 点击查看大图

典型应用

■ 典型应用

工业自动化 — 适用于工厂自动化设备、控制系统、传感器供电等。
LED照明 — 驱动大功率LED灯具、显示屏、景观照明系统。
通讯设备 — 为基站、网络设备、数据中心提供稳定电源。
安防监控 — 供电给CCTV摄像头、门禁系统、报警装置。
测试测量 — 应用于各类测试仪器、测量设备、实验室电源。
