首页产品中心HRP系列系列HRP-450-24

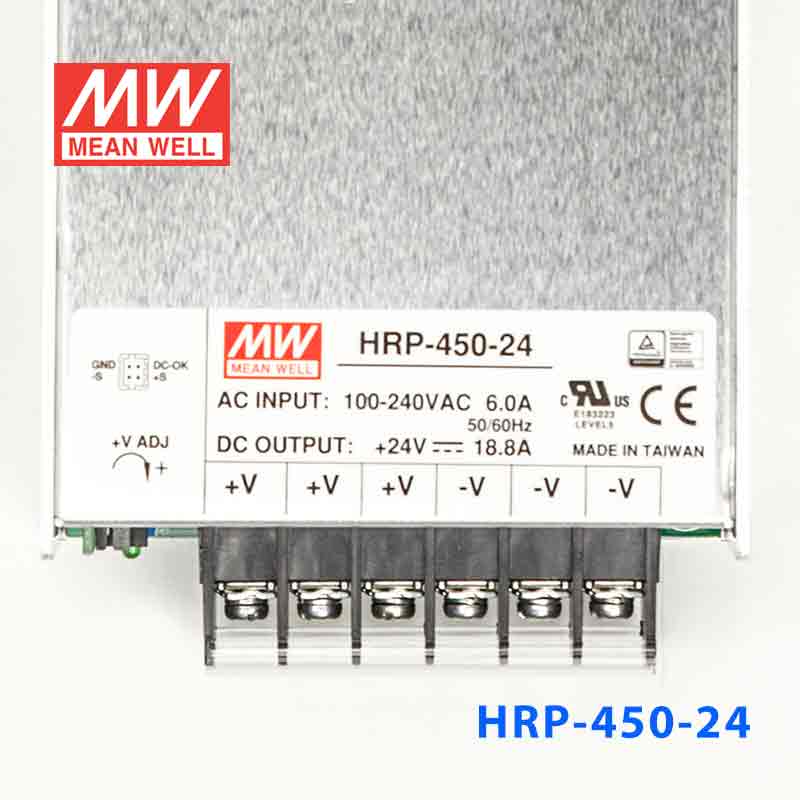

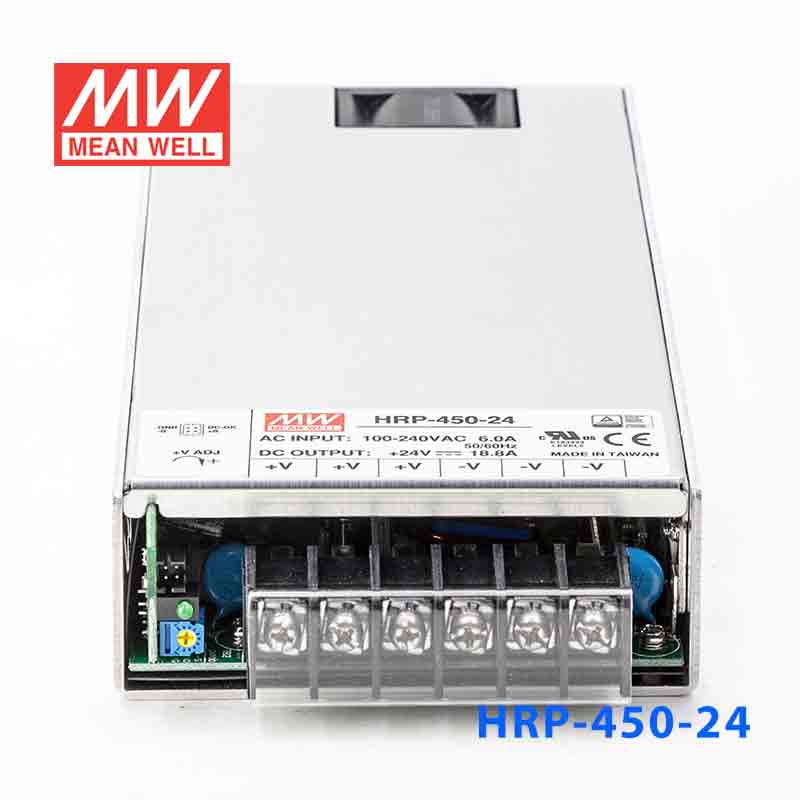

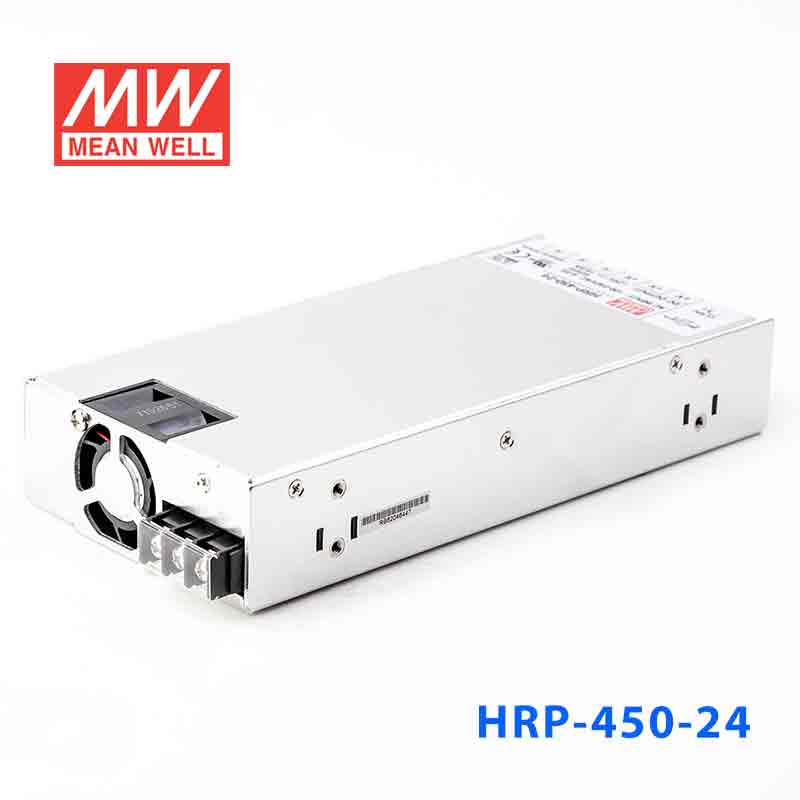

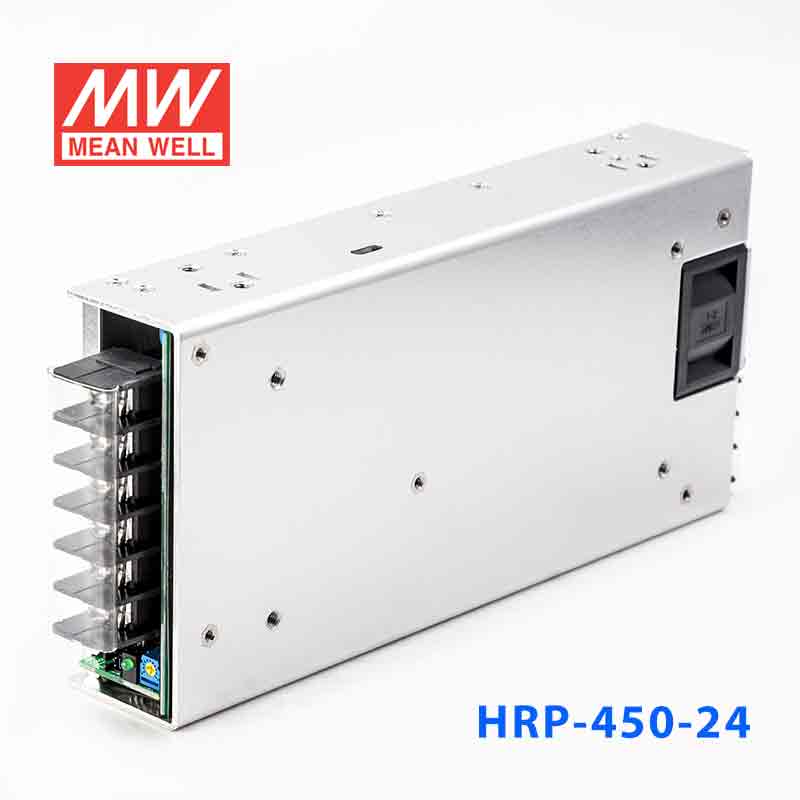

HRP-450-24 产品图 1
明纬 MEAN WELL · HRP系列 系列
明纬官方正品HRP系列 系列3 年保修

HRP-450-24 · 24V 单路输出高性能内置有外壳 开关电源

Mean Well · Enclosed Switching Power Supply · 451.2W 24

输出电压
24 V DC
额定功率
451.2 W
输出电流
18.8 A
¥987.00含 13% 增值税
选择型号 — HRP-450系列HRP-450-24
HRP-450-3.3297W · 3.3V · 90A库存:无货HRP-450-5450W · 5V · 90A库存:无货HRP-450-7.5450W · 7.5V · 60A库存:无货HRP-450-12450W · 12V · 37.5A库存:库存充足HRP-450-15450W · 15V · 30A库存:无货
HRP-450-24451.2W · 24V · 18.8A库存:有库存
HRP-450-36450W · 36V · 12.5A库存:即将售罄HRP-450-48456W · 48V · 9.5A库存:无货

现货即将售罄无货

现货 · 上海仓 24 件下单后当天备货,工作日 16:00 前付款当日发出
1–3 天
发货
数量
关于 HRP-450-24,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEACTÜVUL可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数技术图纸典型应用资料下载相关产品

产品概述

HRP-450-24 为该系列 24V 输出型号:额定电流 18.8A,额定功率 451.2W,典型效率 88%。

产品特点

  • 国际通用全范围交流输入
  • 具有主动式PFC功能,PF>0.95
  • 效率可高达89.5%
  • 能承受300VAC浪涌输入5秒
  • 保护种类:短路/过负载/过电压/过温度
  • 具有恒流限制电路
  • 具有冷却风扇开关控制
  • 具有DC OK信号输出
  • 具有遥感功能
  • 5年质保

规格参数

HRP-450-24·参数摘自官方规格书(2026-04-03 版)下载规格书 PDF

输出

直流电压
24V
额定电流
18.8A
电流范围
0 ~ 18.8A
额定功率
451.2W
纹波与噪声(最大)注2
150mVp-p
电压调整范围
21.6 ~ 28.8V
电压精度注3
±1.0%
线性调整率
±0.2%
负载调整率
±0.5%
启动、上升时间
1800ms, 100ms/230VAC 3600ms,100ms/115VAC(满载时)
保持时间(Typ.)
16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围注5
85 ~ 264VAC或120 ~ 370VDC
频率范围
47 ~ 63Hz
功率因数(Typ.)
PF>0.95/230VAC PF>0.99/115VAC(满载时)
效率(Typ.)
88%
交流电流(Typ.)
5A/115VAC 2.4A/230VAC
浪涌电流(Typ.)
35A/115VAC 70A/230VAC
漏电流
<1.5mA / 240VAC

保护

过负载
额定输出功率的105%~ 135% 保护模式:恒流限制,负载异常条件移除后可自动恢复
过电压
30 ~ 34.8V 保护模式:关断输出,电源重启后可恢复正常输出
过温度
关断输出,温度下降后可自动恢复

功能

DC OK信号
PSU开: 3.3 ~ 5.6V ; PSU关 : 0 ~ 1V
风扇控制(Typ.)
负载20±10%或RTH2≧50℃,风扇开启

环境

工作温度
-40 ~ +70℃ (请参考"减额曲线")
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-40 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03%/℃ (0 ~ 50℃)
耐振动
10 ~ 500Hz, 5G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范
UL62368-1,TUV BS EN/EN62368-1, AS/NZ S62368.1,EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射注4
符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度注4
符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55024 ,BS EN/EN61000-6-2,A级重工业标准, EAC TP TC 020

其它

MTBF
1323.6K hrs min. Telcordia SR-332 (Bellcore) ; 139.9K hrs min. MIL-HDBK-217F (25℃)
尺寸
218*105*41mm (L*W*H)
包装
1.19Kg; 12pcs/15.3Kg/0.82CUFT
测试条件与备注7
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1μF和47μF的电容,在20MHz带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 电源应视为系统内元件的一部分,所有的EMC测试都将测试样品安装在一个厚度1mm,长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导,请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
  5. 低输入电压情况下需减额输出,具体请参照减额曲线图。
  6. 启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长。
  7. 当海拔高度超过2000米(6500英尺)时,无风扇机型环境温度依每3.5℃/1000m比例下降,有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

HRP-450-24 机构尺寸
机构尺寸左右滑动 · 点击查看大图
HRP-450-24 方框图
方框图左右滑动 · 点击查看大图
HRP-450-24 减额曲线
减额曲线左右滑动 · 点击查看大图
HRP-450-24 CN100功能描述
CN100功能描述左右滑动 · 点击查看大图
HRP-450-24 功能手册
功能手册左右滑动 · 点击查看大图

典型应用

■ 典型应用

  • 工业自动化 — 适用于PLC控制系统、工业机器人、自动化生产线等。
  • LED照明 — 为大功率LED显示屏、专业照明设备提供稳定电源。
  • 通信设备 — 可用于基站设备、网络交换机、数据中心等通信基础设施。
  • 测试与测量 — 驱动各类测试仪器、测量设备及实验室电源。
  • 安防监控 — 为CCTV系统、门禁系统、安防报警设备提供可靠电力。

资料下载

规格书1

HRP-450-24 规格书PDF下载

3D 图档1

HRP-450-24 3D 图档ZIP下载

认证证书9

UL认证证书E183223-UL-CER.PDFPDF下载
EAC认证证书EAC-cer.pdfPDF下载
TÜV认证证书HRP,HRPG-450-TUV-CER.PDFPDF下载
CB认证证书HRP,HRPG-450-CB(TUV)-2nd-cer.pdfPDF下载
CB认证证书HRP,HRPG-450-CB(UL)-cer.pdfPDF下载
CB认证证书HRP,HRPG-450-CB(UL)-3nd-cer.PDFPDF下载
EMC认证证书HRP,HRPG-450-EMC-CER.PDFPDF下载
CE认证证书HRP(G)-450-CE-DEC.PDFPDF下载
UK认证证书HRP(G)-450-UK-dec.pdfPDF下载
