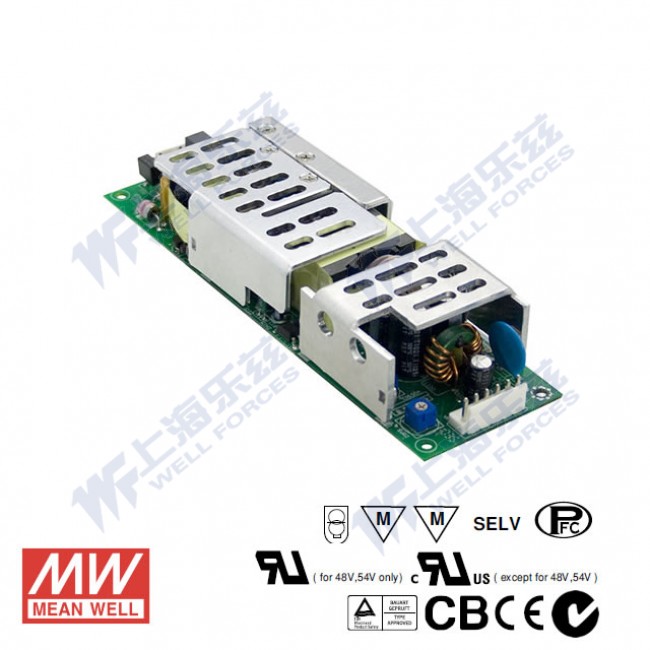

HLP-80H-36 · 恒压+恒流PFC PCB板型三合一调光LED电源

恒压值恒流值可设定

输出电压: 36 V DC
额定功率: 82.8 W
输出电流: 2.3 A

¥235.00含 13% 增值税

现货 · 上海仓 34 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HLP-80H-36，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC ULTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLP-80H-36 为该系列 36V 输出型号：额定电流 2.3A，额定功率 82.8W，典型效率 90%。

产品特点

国际通用交流输入范围(可高达305VAC)
具有主动式PFC功能
保护种类：短路/过电流/过电压/过温度
自然风冷
输出恒流值可调
Class 2电源
100%满载老化
可选调光功能( 1~10Vdc或PWM信号或电阻)
适合于LED照明应用
可应用于干燥/潮湿环境下
3年质保

规格参数

HLP-80H-36参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 36V
恒电流范围^注4: 21.6 ~ 36V
额定电流: 2.3A
额定功率: 82.8W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 33 ~ 40V
电流调整范围: 可以通过内部电位器调节 1.84 ~ 2.3A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注6: 1200ms,200ms/115VAC 500ms,200ms/230VAC(满载时)
保持时间(Typ.): 16ms(满载时) 230VAC / 115VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC
频率范围: 47 ~ 63Hz

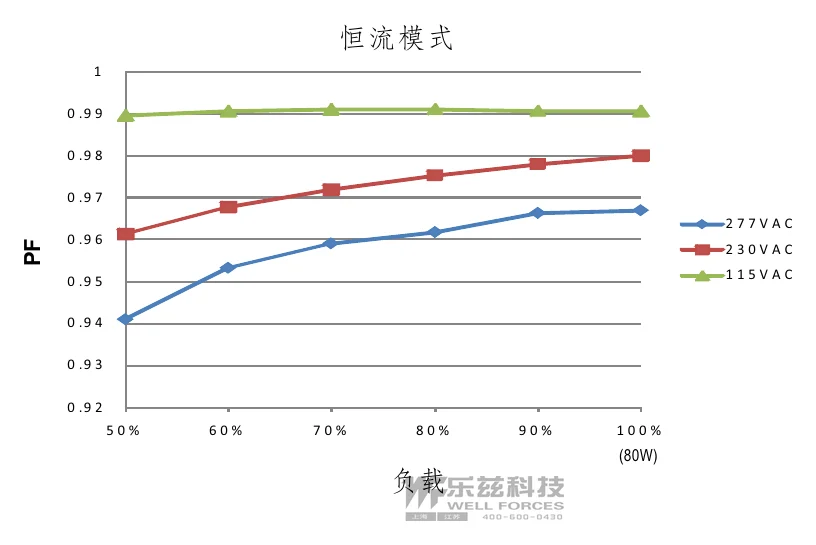

功率因数(Typ.): PF>0.96/115VAC, PF>0.96/230VAC, PF>0.94/277VAC(满载时)(请参考 "功率因素特性曲线")
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥60%或277VAC输入,输出负载≥75%时)
效率(Typ.): 90%
交流电流(Typ.): 0.85A / 115VAC 0.425A / 230VAC 0.4A / 277VAC
浪涌电流(Typ.): 冷启动70A(在50% Ipeak下测试twidth=525μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置3台 (B型断路器) / 5台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流^注4: 95 ~ 108% 保护模式:恒电流限制模式，负载异常条件移除后可自动恢复
短路: 保护模式:打嗝模式，异常条件移除后可自动恢复
过电压: 41 ~ 49V 保护模式:关闭输出电压，重启后恢复
过温度: 关闭输出电压，重启后恢复

环境

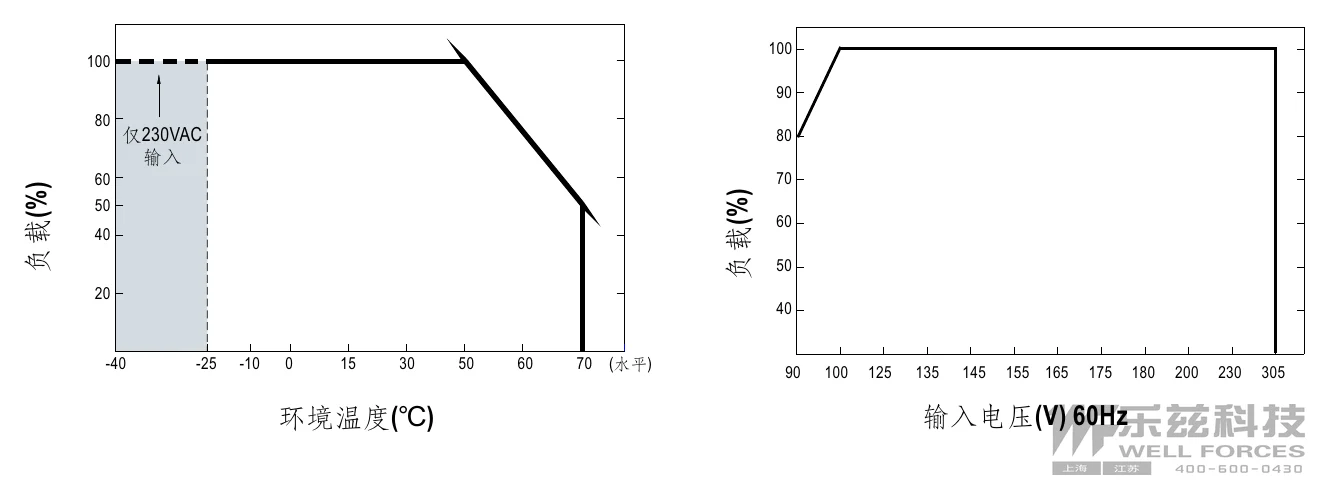

工作温度: -40 ~ +70℃(参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.0-08 (除48V, 54V外), BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004认证通过;设计参照UL60950-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/70%RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (≧60%负载, 12V机型 ≧65%负载) ; BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,B级轻工业标准(浪涌 4KV), EAC TP TC 020

其它

MTBF: 2786.8K hrs min. Telcordia SR-332(Bellcore) ; 316.2K hrs min. MIL-HDBK-217F (25℃)

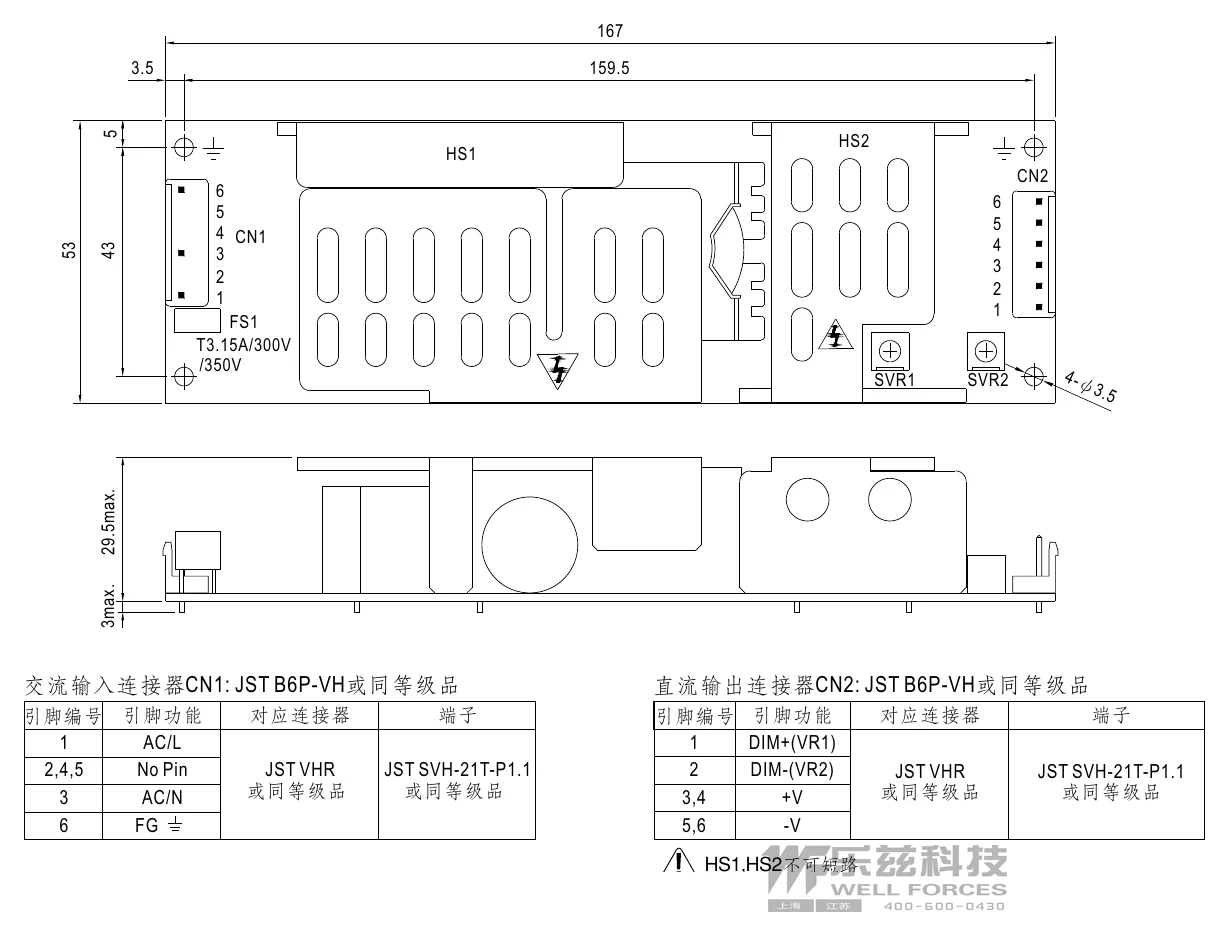

尺寸: 167*53*29.5mm (L*W*H)
包装: 0.27Kg; 36pcs/11.2Kg/0.67CUFT

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
散热片HS1,HS2不可短路。
建议直接连接LED,不适合外加驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
本产品不适用于中国的 LED 照明应用。

技术图纸

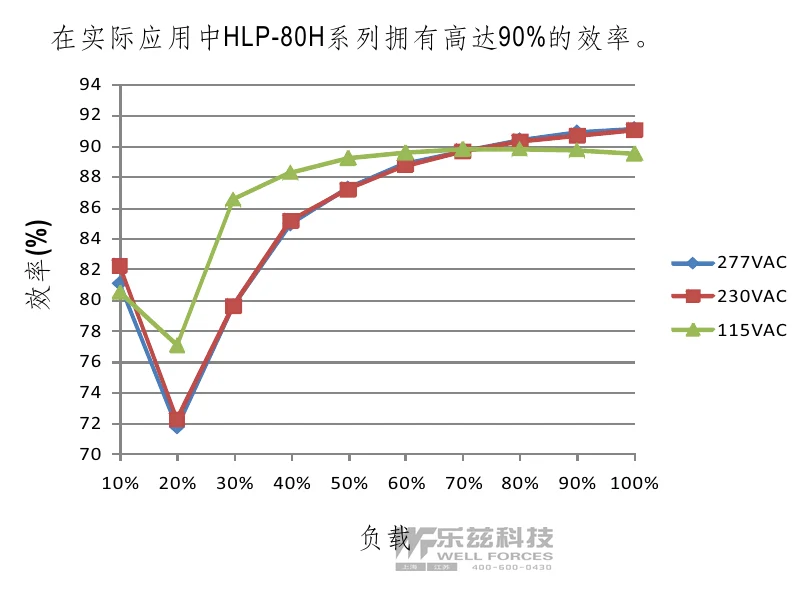

HLP-80H-36 效率 vs 负载(48V机型) — 效率 vs 负载(48V机型)点击查看大图

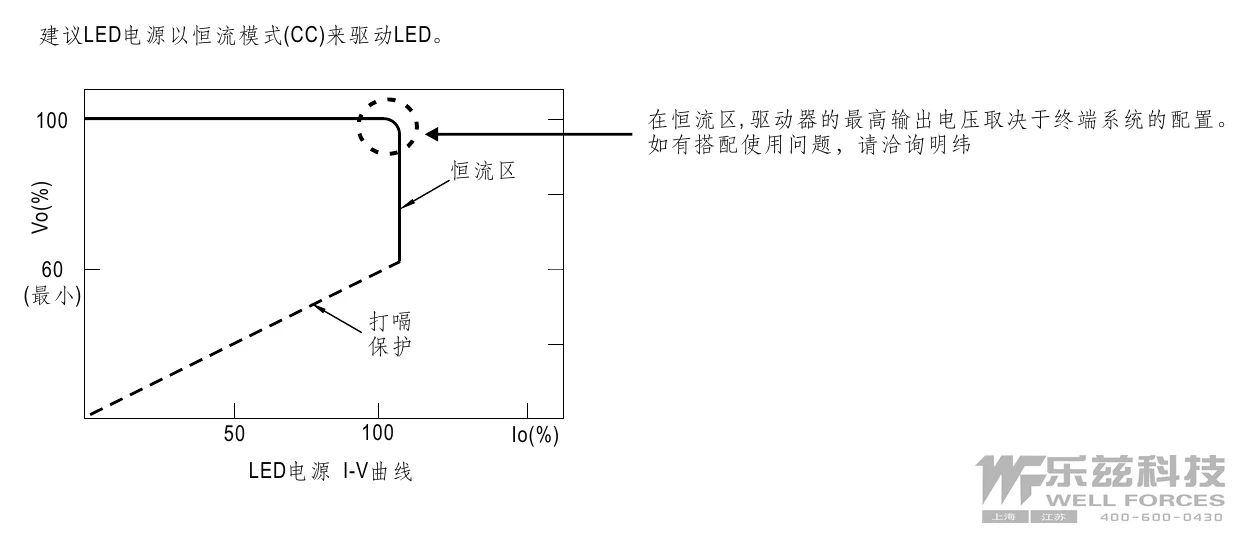

HLP-80H-36 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED室内照明 — 筒灯、面板灯、格栅灯等内置电源方案。
商业照明 — 商店、办公室、酒店等场所的LED灯具。
工业照明 — 工厂、仓库等对电源尺寸有要求的LED照明设备。
智能照明系统 — 需三合一调光功能的LED灯具集成。

资料下载

规格书1

HLP-80H-36 规格书PDF下载

3D 图档1

HLP-80H-36 3D 图档ZIP下载

认证证书7

UL认证证书E334687-UL-CER.PDFPDF下载

EAC认证证书EAC-cer.pdfPDF下载

TÜV认证证书HLP-80H-TUV-CER.PDFPDF下载

CB认证证书HLP-80H-CB-CER.PDFPDF下载

EMC认证证书HLG,HLN,HLP-80H-EMC-CER.PDFPDF下载

CE认证证书HLG,HLN,HLP-80H-CE-DEC.PDFPDF下载

UK认证证书HLG,HLN,HLP-80H-UK-dec.pdfPDF下载
