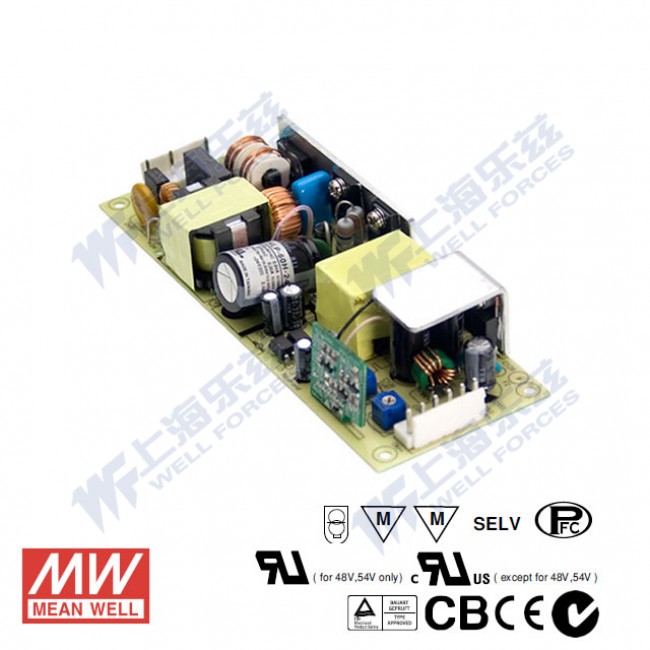

HLP-40H-24 · 恒压+恒流PFC PCB板型三合一调光LED电源

恒压值恒流值可设定

输出电压: 24 V DC
额定功率: 40 W
输出电流: 1.67 A

¥122.00市场价 ¥158.60含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HLP-40H-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLP-40H-24 为该系列 24V 输出型号：额定电流 1.67A，额定功率 40.1W，典型效率 88%。

产品特点

国际通用交流输入范围(可高达305VAC)
具有主动式PFC功能
保护种类：短路/过电流/过电压/过温度
自然风冷
输出恒流值可调
Class 2电源
100%满载老化
可选调光功能( 1~10Vdc或PWM信号或电阻)
适合于LED照明应用
可应用于干燥/潮湿环境下
3年质保

规格参数

HLP-40H-24参数摘自官方规格书（2024-10-16 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注4: 14.4 ~ 24V
额定电流: 1.67A
额定功率: 40.1W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 22 ~ 27V
电流调整范围: 可以通过内部电位器调节 1 ~ 1.67A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注6: 500ms, 80ms(满载时) 230VAC /115VAC
保持时间(Typ.): 16ms/230VAC 16ms/115VAC (满载时)

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC
频率范围: 47 ~ 63Hz

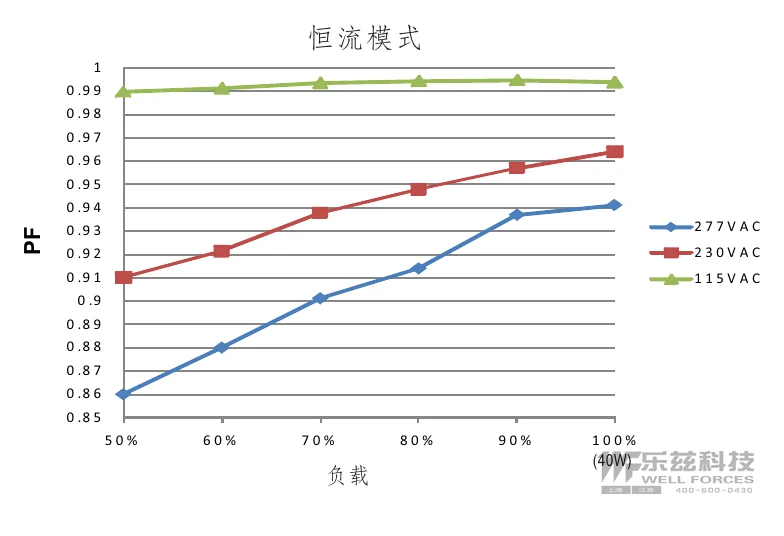

功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC(满载时)(请参考 "功率因素特性曲线" )
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥60%或277VAC输入,输出负载≥75%时)
效率(Typ.): 88%
交流电流(Typ.): 0.43A / 115VAC 0.24A / 230VAC 0.23A / 277VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=210μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置12台 (B型断路器) / 20台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流^注4: 95 ~ 108% 保护模式:恒电流限制模式，负载异常条件移除后可自动恢复
短路: 打嗝模式，异常条件移除后自动恢复
过电压: 28 ~ 35V 保护模式:关闭输出电压，重启后恢复
过温度: 关闭输出电压，重启后恢复

环境

工作温度: -40 ~ +70℃(参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.0-08 (除 48V, 54V外), BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004认证通过, 设计参照UL60950-1, BS EN/EN60335-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/70%RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (≧60%负载) ; BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,轻工业标准(浪涌 4KV), EAC TP TC 020

其它

MTBF: 3132.4K hrs min. Telcordia SR-332(Bellcore) ; 287.9K hrs min. MIL-HDBK-217F (25℃)

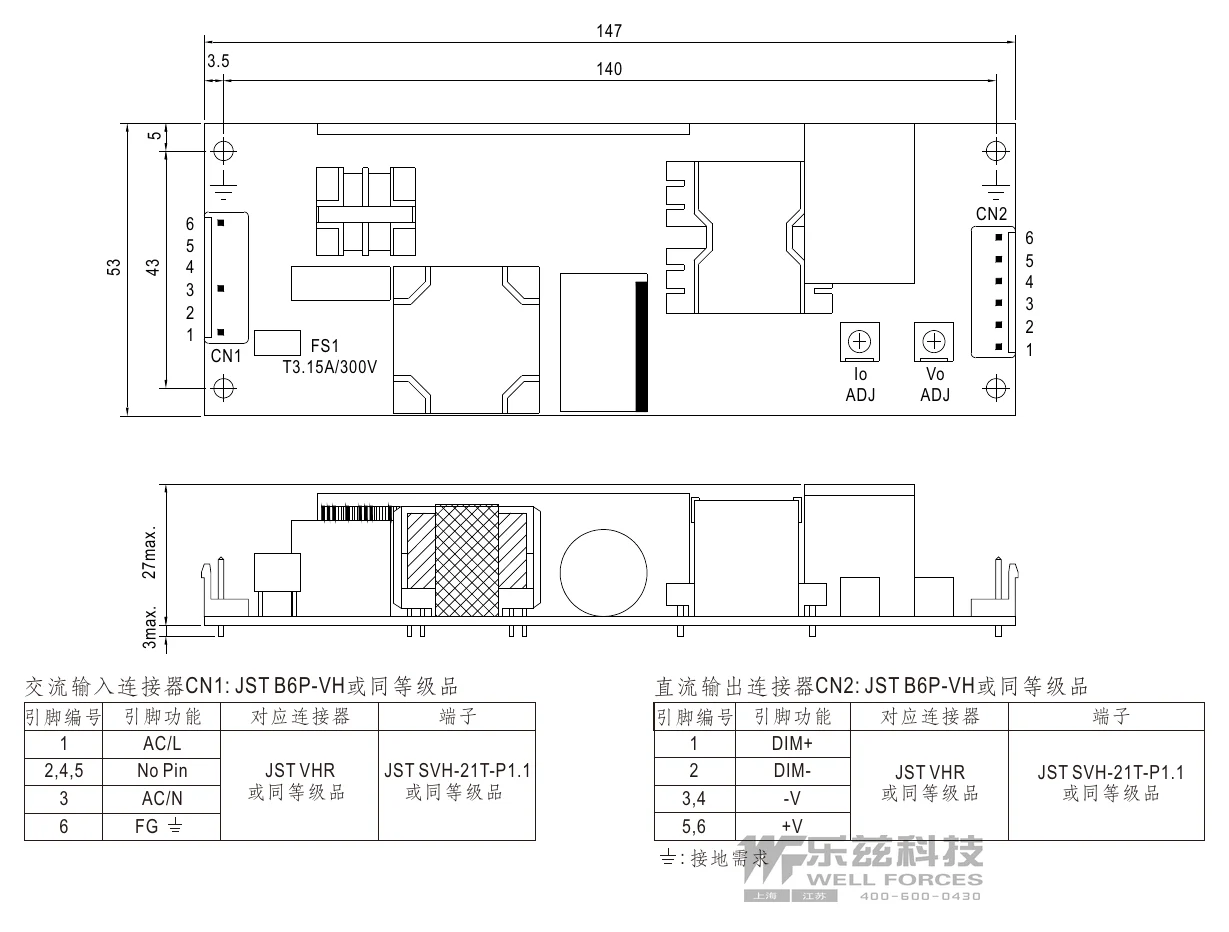

尺寸: 147*53*27mm (L*W*H)
包装: 0.2Kg;72pcs/15.4Kg/1.09CUFT

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
建议直接连接LED,不适合外加驱动器。
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。

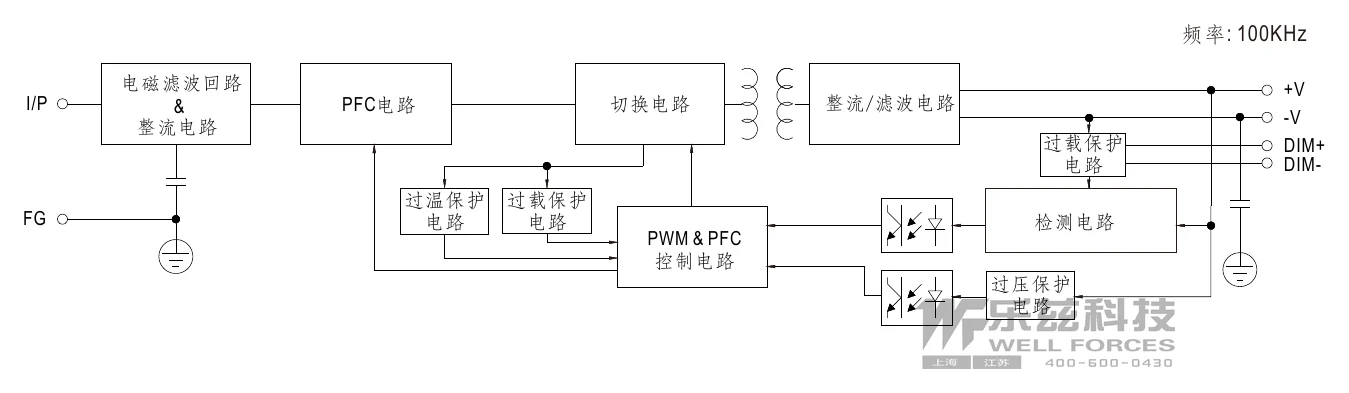

技术图纸

HLP-40H-24 效率 vs 负载(48V机型) — 效率 vs 负载(48V机型)点击查看大图

HLP-40H-24 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

典型应用

■ 典型应用

LED面板灯 — 适用于各类室内外LED面板照明系统。
LED筒灯/射灯 — 为商业和住宅照明提供稳定驱动。
LED线条灯 — 适用于建筑轮廓照明和装饰照明。
智能照明系统 — 支持三合一调光，易于集成到智能控制方案。
工业照明 — 适用于对电源尺寸和可靠性有要求的工业灯具。

资料下载

规格书1

HLP-40H-24 规格书PDF下载
