HLN-60H-15B · 高电压输入恒压+恒流PFC塑壳IP64防水LED电源

控制线三合一调光

输出电压: 15 V DC
额定功率: 60 W
输出电流: 4 A

¥253.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HLN-60H-15B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCE EACPSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLN-60H-15B 为该系列 15V 输出型号：额定电流 4A，额定功率 60W，典型效率 87%。

产品特点

国际通用交流输入范围(可高达305VAC)
具有主动式PFC功能
保护种类：短路/过电流/过电压/过温度
自然风冷
OCP值可通过输出线和内部电位器调整
密封塑胶外壳满足IP64等级
Class 2电源
可选调光功能(1~10Vdc或PWM信号或电阻)
适合于LED照明，工业照明和电子字幕屏等应用
符合世界照明设备安全规范
可应用于干燥/潮湿和室外环境下
3年质保

规格参数

HLN-60H-15B参数摘自官方规格书（2026-02-09 版）下载规格书 PDF

输出

直流电压: 15V
恒电流范围^注4: 9 ~ 15V
额定电流: 4A
额定功率: 60W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围^注6: 13.5 ~ 17V
电流调整范围: 可以通过内部电位器调节(仅A型) 2.4 ~ 4A
电压精度^注3: ±2.0%
线性调整率: ±0.5%
负载调整率: ±1.5%
启动、上升时间^注7: 500ms, 80ms(满载时) 230VAC /115VAC
保持时间(Typ.): 16ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注5: 90 ~ 305VAC或127 ~ 431VDC
频率范围: 47 ~ 63Hz

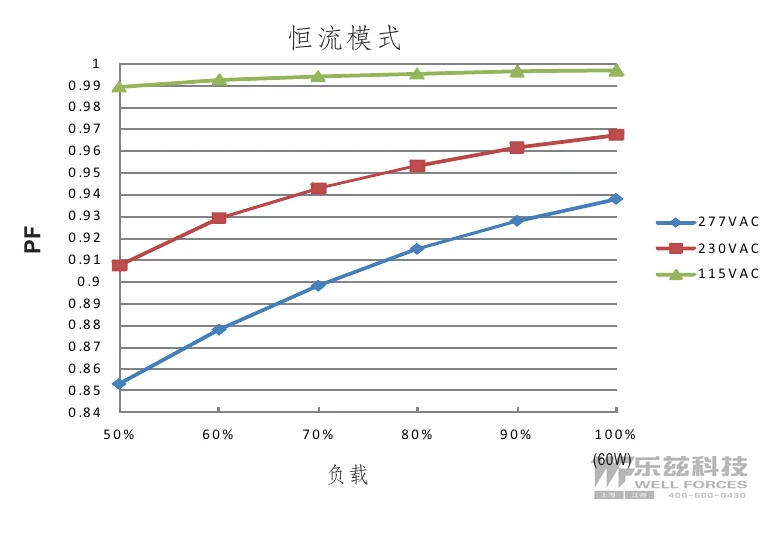

功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC(满载时)(请参考 "功率因素特性曲线" )
总谐波失真: THD<20% (115VAC/230VAC输入,输出负载≥60%或277VAC输入,输出负载≥75%时)
效率(Typ.): 87%
交流电流(Typ.): 0.64A / 115VAC 0.32A / 230VAC 0.3A / 277VAC
浪涌电流(Typ.): 冷启动55A(在50% Ipeak下测试twidth=265μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置9台 (B型断路器) / 16台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流^注4: 95 ~ 108% 保护模式:恒电流限制模式，负载异常条件移除后可自动恢复
过电压: 18 ~ 24V 保护模式:关闭输出电压，重启后恢复
过温度: 关闭输出电压，重启后恢复

环境

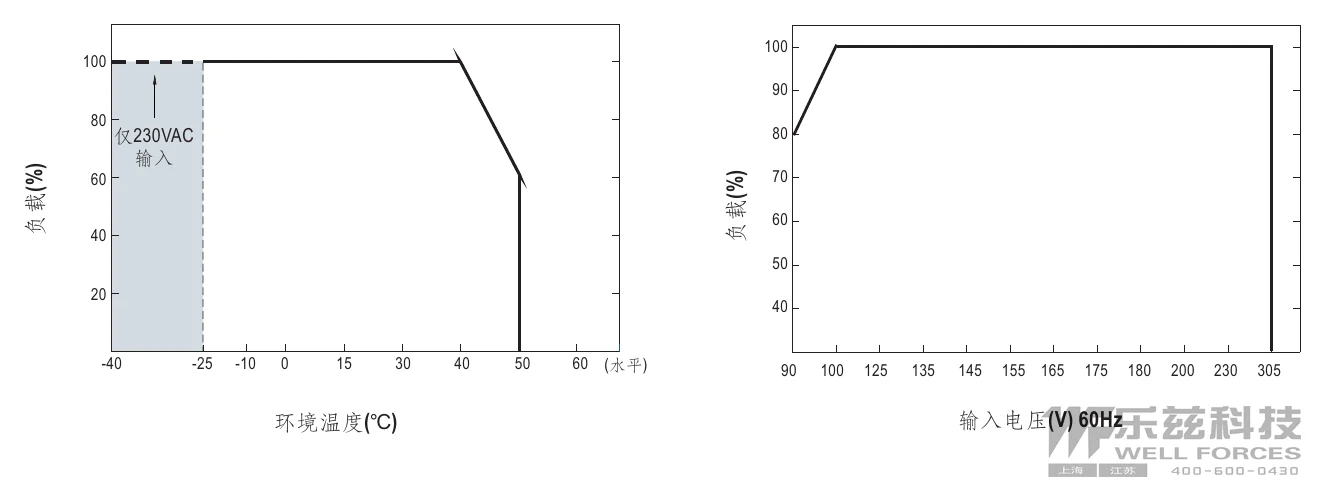

工作温度: -40 ~ +50℃(参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 40℃)
耐振动: 10 ~ 500Hz, 2G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.0-08, BS EN/EN 61347-1, BS EN/EN 61347-2-13 independent, IP64, EAC TP TC 004 认证通过; 设计参照UL60950-1, BS EN/EN60335-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/70%RH
电磁干扰: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (≧60%负载) ;BS EN/EN61000-3-3, EAC TP TC 020
电磁耐受: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024,轻工业标准(浪涌 4KV), EAC TP TC 020

其它

MTBF: 3400.0K hrs min. Telcordia SR-332(Bellcore) ; 347.4K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注12

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
仅A型。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
本产品不适用于中国的 LED 照明应用。（建议在中国使用 LPF/NPF/XLG/XLC/XLN 系列）
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

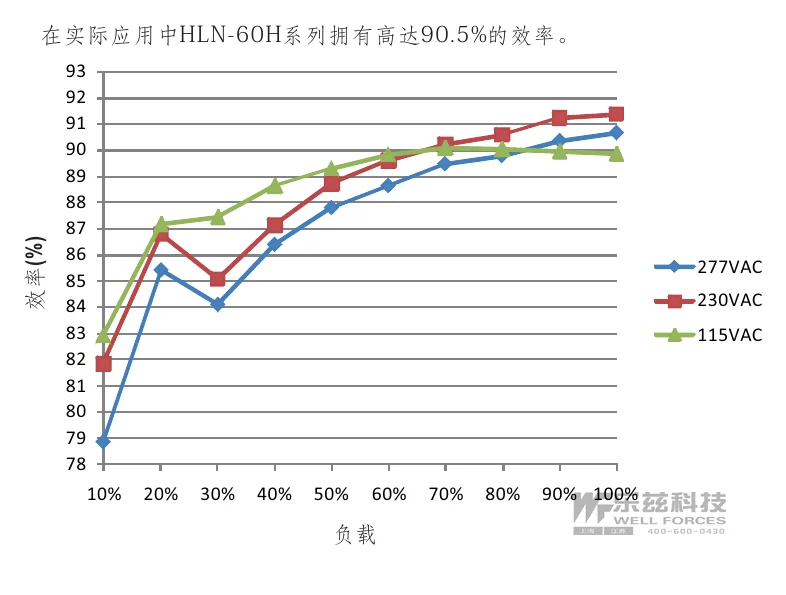

HLN-60H-15B 效率vs负载(48V机型) — 效率vs负载(48V机型)点击查看大图

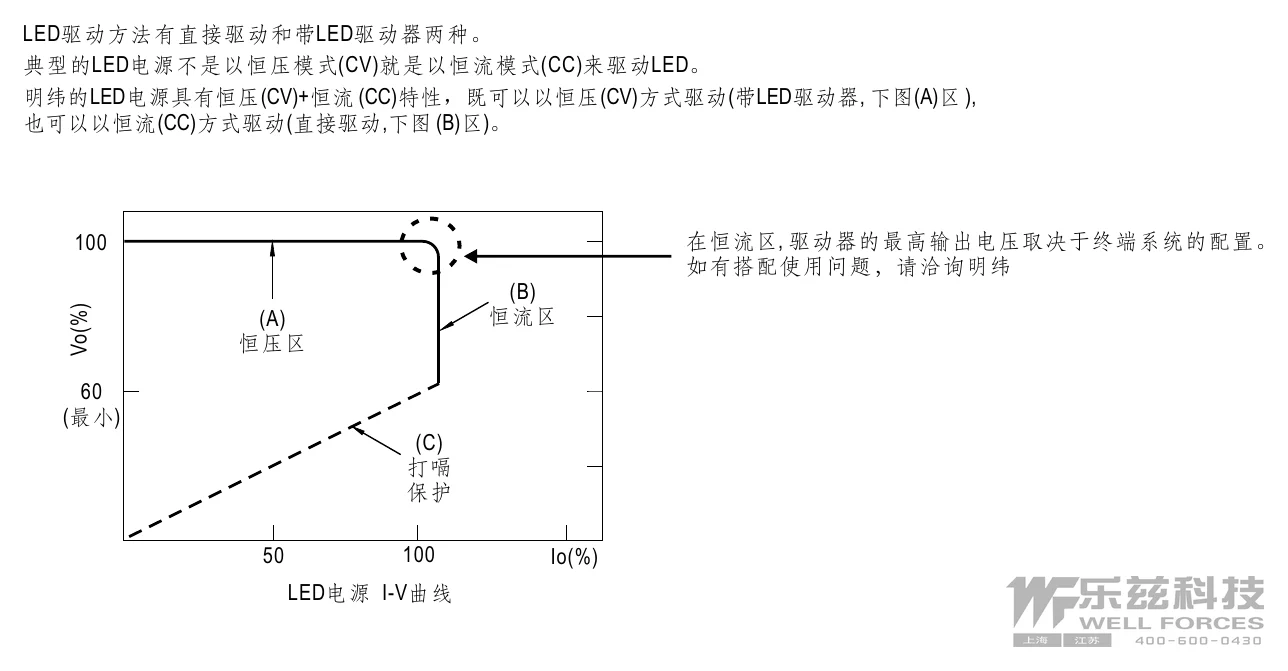

HLN-60H-15B LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

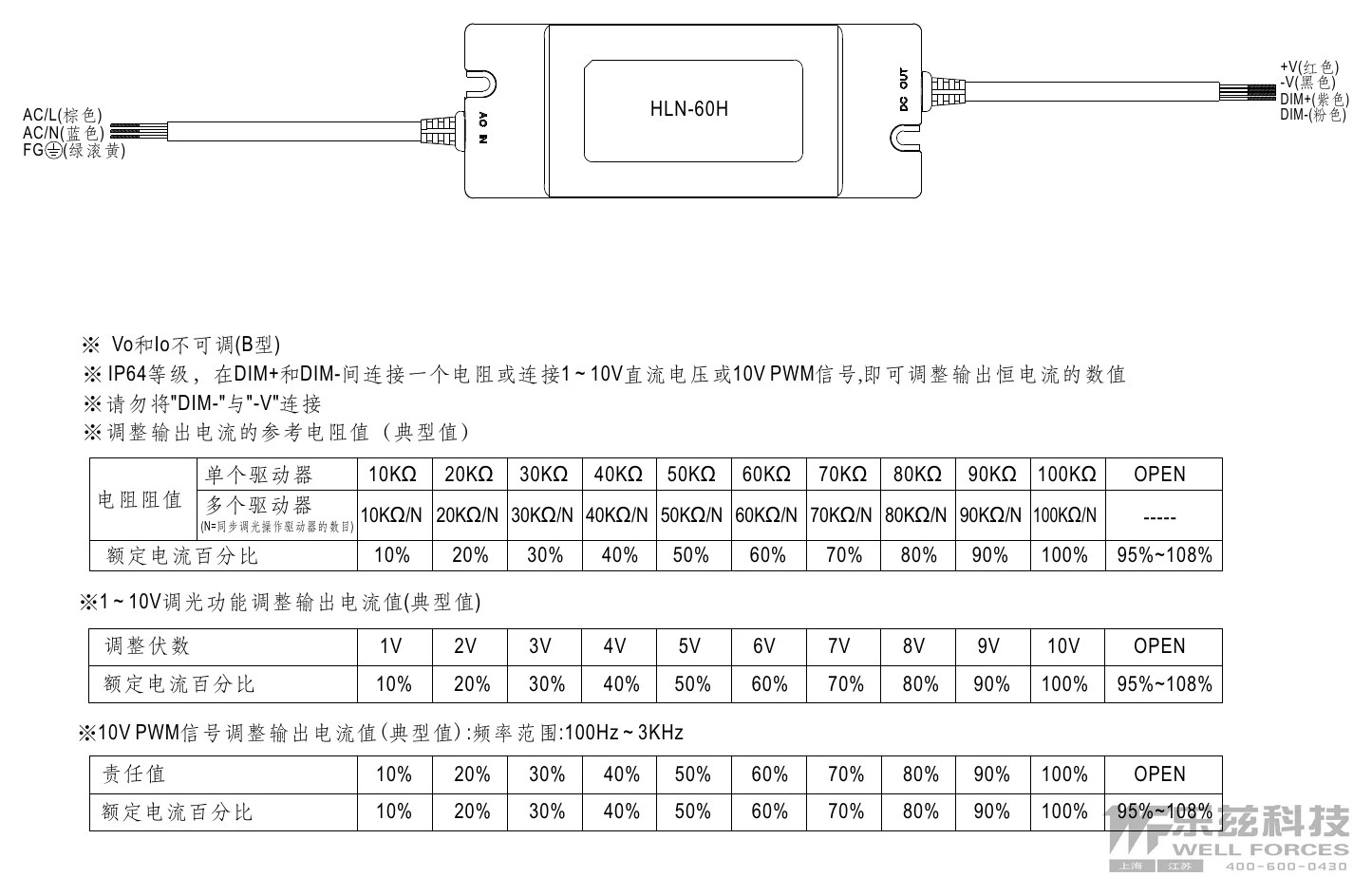

HLN-60H-15B 调光操作法(仅B型) — 调光操作法(仅B型)左右滑动 · 点击查看大图
