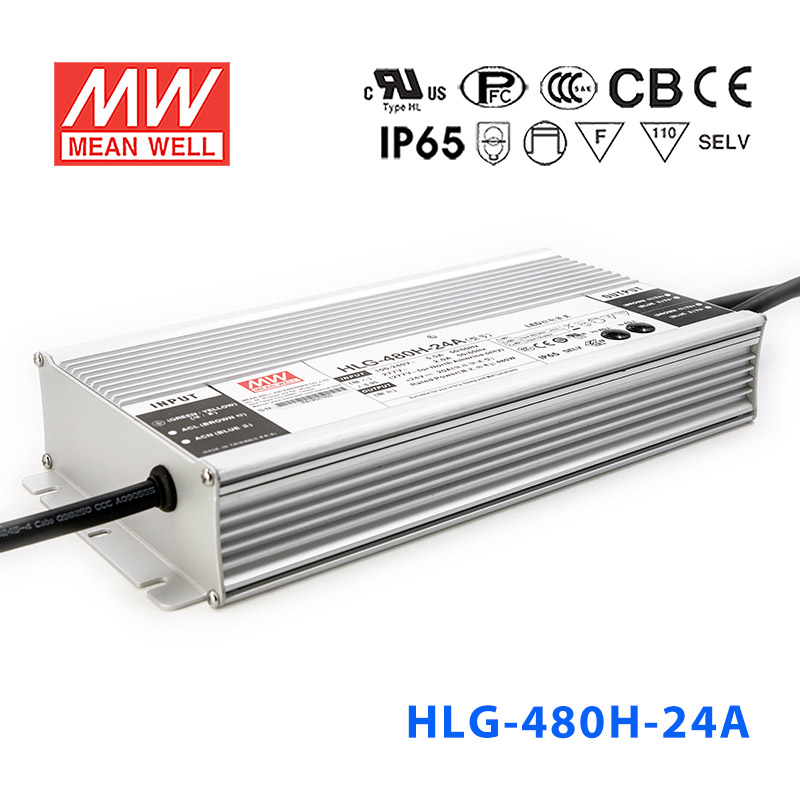

HLG-480H-24 · 强耐环境恒压+恒流PFC高效铝壳IP67防水LED电源

Mean Well · Enclosed Switching Power Supply · 480W 24

输出电压: 24 V DC
额定功率: 480 W
输出电流: 20 A

¥656.60含 13% 增值税

选择型号 — HLG-480H系列HLG-480H-24

HLG-480H-24480W · 24V · 20A

HLG-480H-24A480W · 24V · 20A HLG-480H-24B480W · 24V · 20A HLG-480H-30480W · 30V · 16A HLG-480H-30A480W · 30V · 16A HLG-480H-30B480W · 30V · 16A HLG-480H-36480W · 36V · 13.3A HLG-480H-36A480W · 36V · 13.3A HLG-480H-36B480W · 36V · 13.3A HLG-480H-42480W · 42V · 11.4A HLG-480H-42A480W · 42V · 11.4A HLG-480H-42B480W · 42V · 11.4A HLG-480H-48480W · 48V · 10A HLG-480H-48A480W · 48V · 10A HLG-480H-48B480W · 48V · 10A HLG-480H-54480W · 54V · 8.9A HLG-480H-54A480W · 54V · 8.9A HLG-480H-54B480W · 54V · 8.9A

现货即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HLG-480H-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC PSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLG-480H-24 为该系列 24V 输出型号：额定电流 20A，额定功率 480W，典型效率 94%。

HLG-480H系列是一款480W LED交流变直流电源供应器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压90~305VAC，并提供输出额定电压介于24V~54V间的多种机型。因具有最高可达95.5%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HLG-480H对于户内或户外的应用均适用。HLG-480H搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒压模式+恒流模式输出
金属外壳，Class Ⅰ 设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可

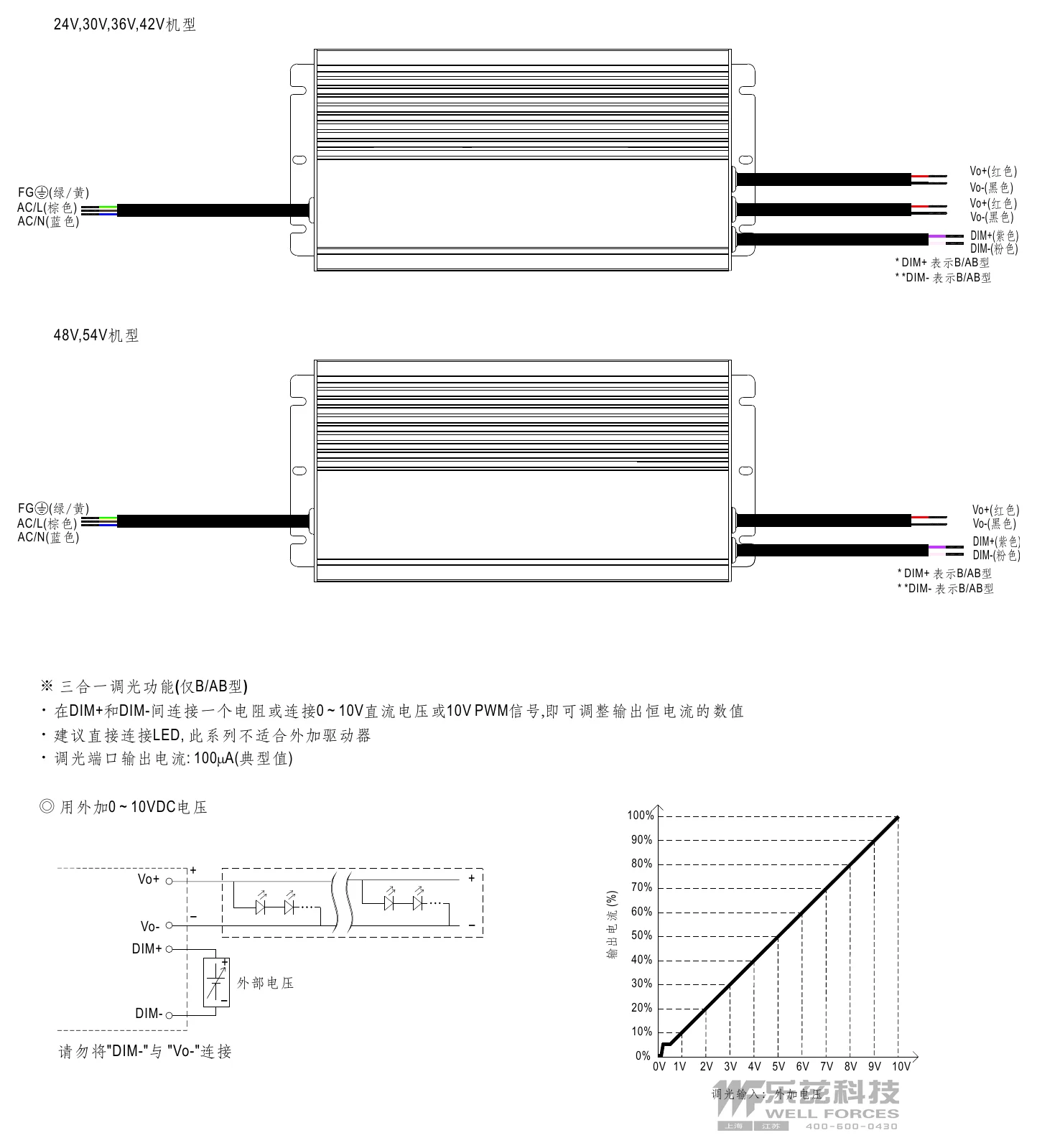

功能可选：输出内部电位器调整三合一调光(dim-to-off，独立设计); 智能定时调光; 接线盒
寿命>62000小时
7年质保(备注9)

规格参数

HLG-480H-24参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注4: 12 ~ 24V
额定电流: 20A
额定功率: 480W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围: 仅A/AB型可调(通过内部电位器) 20.4 ~ 25.2V
电流调整范围: 仅A/AB型可调(通过内部电位器) 10 ~ 20A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间^注6: 500ms,80ms/115VAC/230VAC
保持时间(Typ.): 16ms 115VAC/230VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/115VAC, PF≧0.97/230VAC, PF≧0.95/277VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧40% / 115VAC,230VAC, 277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.) 230VAC: 94%
效率(Typ.) 277VAC: 94.5%
交流电流(Typ.): 5A / 115VAC 2.45A / 230VAC 2A / 277VAC
浪涌电流(Typ.): 冷启动35A(在50% Ipeak下测试twidth=1800μs) @ 230VAC; Per NEMA 410
漏电流: <0.75mA / 277VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置2台 (B型断路器) / 3台 (C型断路器)

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 恒流限制，负载异常条件移除后可自动恢复
过电压: 27 ~ 33V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载VS温度"部分)
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.02%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB/T19510.1,GB/T19510.213;IP65 or IP67, EAC TP TC 004, AS/NZS IEC 61347.2.13:2013,AS/NZS 61347.1:2016;KC61347-1,KC61347-2-13(除AB,Dx型外), J61347-1(H29), J61347-2-13(H29)(除Dx型外)认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%) ; BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020;KC KN15,KN61547(除AB,Dx型外),J55015(H29)(仅Blank,A型)
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547,轻工业标准(浪涌抗扰度:线对地4KV, 线对线:2KV), EAC TP TC 020;KC KN15,KN61547(除AB,Dx型外),J55015(H29)(仅Blank,A型)

其它

MTBF: 1185.9K hrs min. Telcordia SR-332(Bellcore) ; 95.4K hrs min. MIL-HDBK-217F (25℃)

测试条件与备注13

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，详情请参照“静态曲线 ”部分。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于62000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米，有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type HL应用则需考虑内置使用。

技术图纸

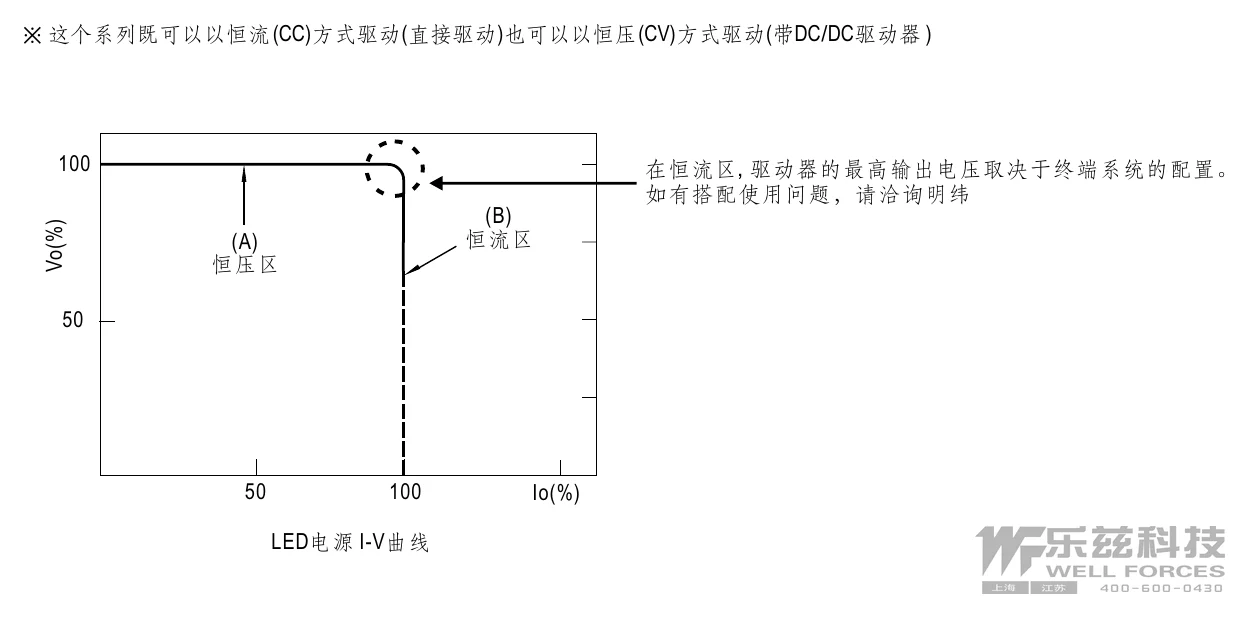

HLG-480H-24 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

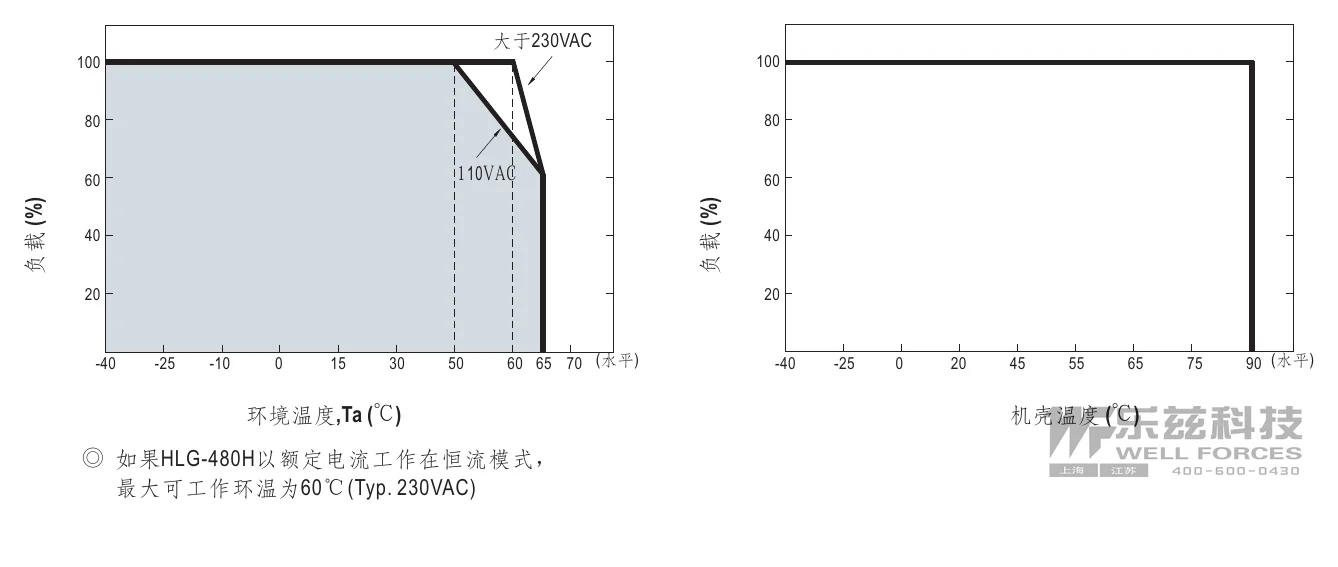

HLG-480H-24 输出负载vs温度(备注10) — 输出负载vs温度(备注10)左右滑动 · 点击查看大图

HLG-480H-24 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HLG-480H-24 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED港口照明
LED温室照明
LED体育场照明
LED矿业照明
HL型LED驱动电源适用于装在Class Ⅰ, Division 2类危险地点之照明灯具
