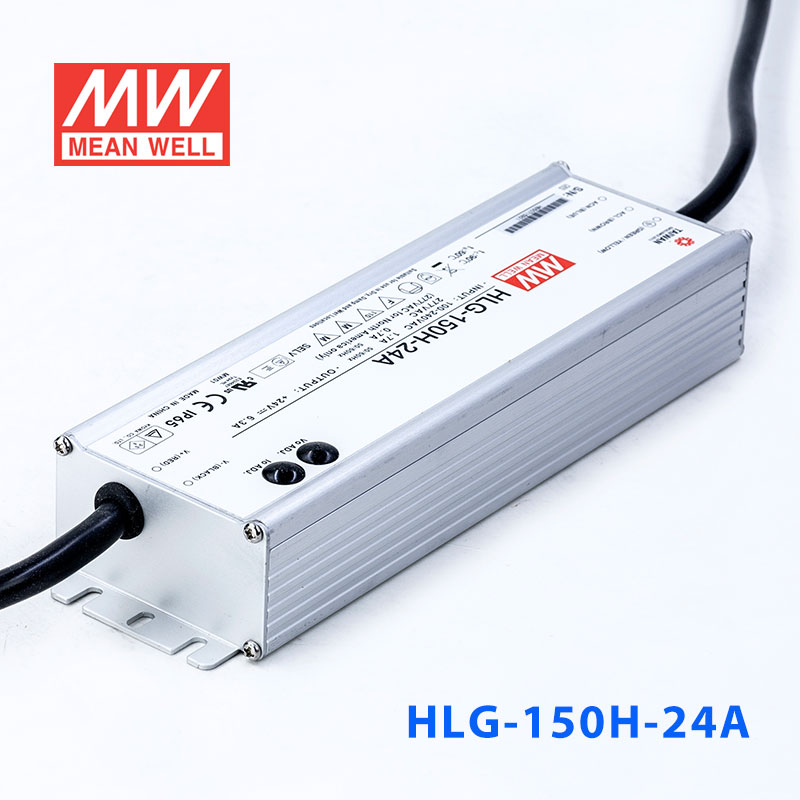

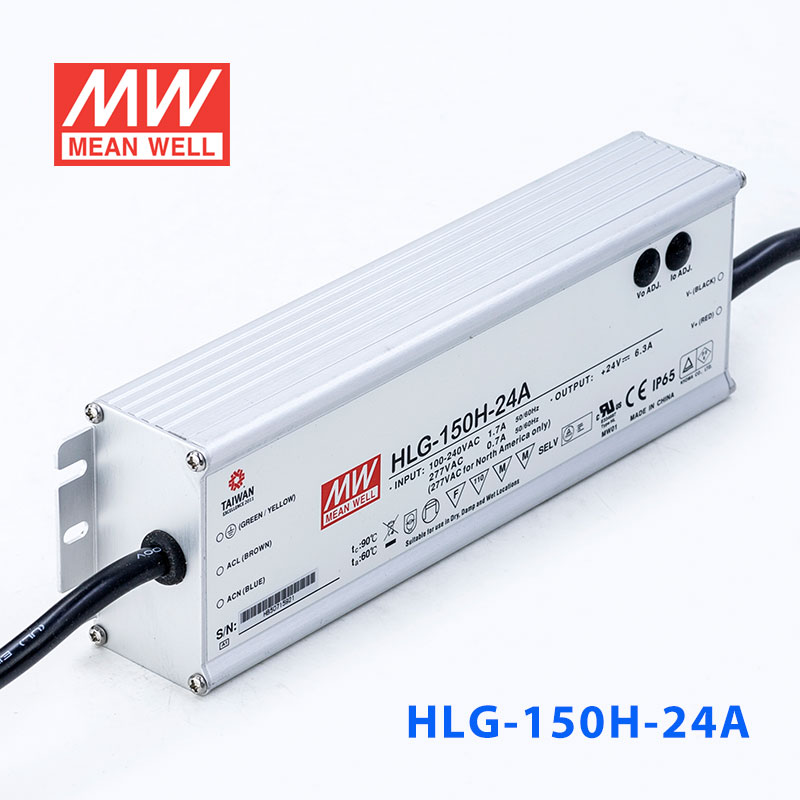

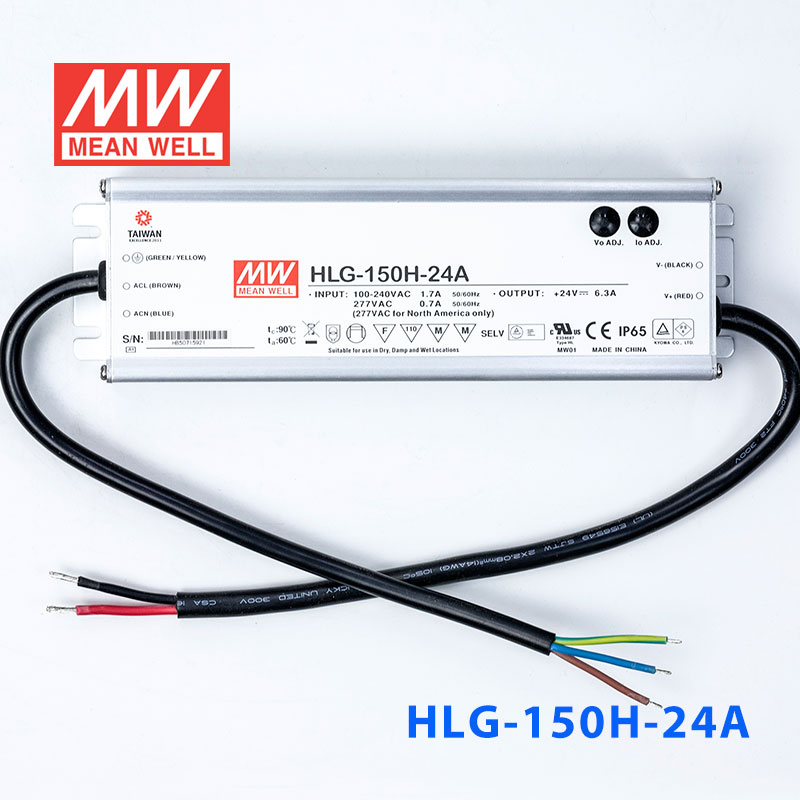

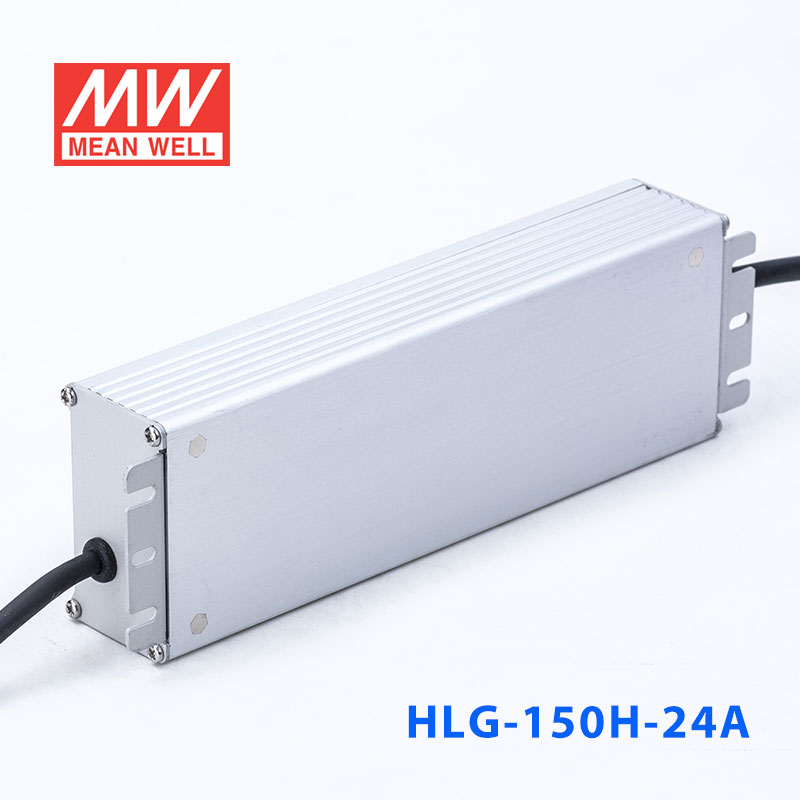

HLG-150H-24A · 强耐环境恒压+恒流PFC高效铝壳IP65防水LED电源

恒压恒流值可面板设定

输出电压: 24 V DC
额定功率: 150 W
输出电流: 6.3 A

¥245.00市场价 ¥318.50含 13% 增值税

选择型号 — HLG-150H系列HLG-150H-24A

HLG-150H-12150W · 12V · 12.5A HLG-150H-12A150W · 12V · 12.5A HLG-150H-12B150W · 12V · 12.5A HLG-150H-12D150W HLG-150H-15150W · 15V · 10A HLG-150H-15A150W · 15V · 10A HLG-150H-15B150W · 15V · 10A HLG-150H-15D150W HLG-150H-20150W · 20V · 7.5A HLG-150H-20A150W · 20V · 7.5A HLG-150H-20B150W · 20V · 7.5A HLG-150H-20D150W HLG-150H-24150W · 24V · 6.3A

HLG-150H-24A150W · 24V · 6.3A

HLG-150H-24B150W · 24V · 6.3A HLG-150H-24D150W HLG-150H-30150W · 30V · 5A HLG-150H-30A150W · 30V · 5A HLG-150H-30B150W · 30V · 5A HLG-150H-30D150W HLG-150H-36150W · 36V · 4.2A HLG-150H-36A150W · 36V · 4.2A HLG-150H-36B150W · 36V · 4.2A HLG-150H-36D150W HLG-150H-42150W · 42V · 3.6A HLG-150H-42A150W · 42V · 3.6A HLG-150H-42B150W · 42V · 3.6A HLG-150H-42D150W HLG-150H-48150W · 48V · 3.2A HLG-150H-48A150W · 48V · 3.2A HLG-150H-48B150W · 48V · 3.2A HLG-150H-48D150W HLG-150H-54150W · 54V · 2.8A HLG-150H-54A150W · 54V · 2.8A HLG-150H-54B150W · 54V · 2.8A HLG-150H-54D150W

现货即将售罄无货

现货 · 上海仓 157 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HLG-150H-24A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC PSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLG-150H-24A 为该系列 24V 输出型号：额定电流 6.3A，额定功率 151.2W，典型效率 93%。

HLG-150H系列是一款150W LED交流变直流电源供应器，以恒流输出和恒压输出设计为主要特色。此系列机型可工作在输入电压90~305VAC，并提供输出额定电压介于12V~54V间的多种机型。因具有最高可达94%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HLG-150H对于户内或户外的应用均适用。HLG-150H搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式+恒压模式输出
金属外壳，Class Ⅰ 设计
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整三合一调光
寿命>62000小时
7年质保

规格参数

HLG-150H-24A参数摘自官方规格书（2026-07-24 版）下载规格书 PDF

输出

直流电压: 24V
恒电流范围^注4: 12 ~ 24V
额定电流: 6.3A
额定功率: 151.2W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 仅A/AB型可调(通过内部电位器) 22 ~ 27V
电流调整范围: 仅A/AB型可调(通过内部电位器) 3.8 ~ 6.3A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动,上升时间^注6: 1000ms,200ms/115VAC 500ms,200ms/230VAC
保持时间(Typ.): 16ms / 115VAC, 230VAC

输入

电压范围^注5: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/115VAC, PF≧0.95/230VAC, PF≧0.92/277VAC@满载时 (请参考 "功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧60% / 115VAC,230VAC; @负载≧75% / 277VAC) (请参考 "总谐波失真特性曲线")
效率(Typ.): 93%
交流电流(Typ.): 1.7A / 115VAC 0.75A / 230VAC 0.7A / 277VAC
浪涌电流(Typ.): 冷启动65A(在50% Ipeak下测试twidth=425μs) @ 230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 7台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制，负载异常条件移除后可自动恢复
短路: 恒流限制，负载异常条件移除后可自动恢复
过电压: 28 ~ 34V 关断输出电压，自动恢复或重启恢复
过温度^注9: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载VS温度"部分)
最大外壳温度: Tcase=+90℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”), CSA C22.2 No. 250.0-08; BS EN/EN 61347-1, BS EN/EN 61347-2-13,AS/NZS 61347-1, AS/NZS 61347-2-13 independent;GB/T19510.1, GB/T19510.213(除D型外);IP65或IP67; J61347-1, J61347-2-13(除D型外), BIS IS15885(仅A,B机型), EAC TP TC 004, KC61347-1,KC61347-2-13(除D型外) 认证通过;
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (@负载≧60%); BS EN/EN61000-3-3,GB/T 17743,GB17625.1(除D型外),EAC TP TC 020,KSC 9815(除D型外)
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, BS EN/EN55024, 轻工业标准(浪涌抗扰度:线对地4KV,线对线:2KV),EAC TP TC 020, KSC 9547(除D型外)

其它

MTBF: 2176.1K hrs min. Telcordia SR-332(Bellcore) ; 166.4K hrs min. MIL-HDBK-217F (25℃)
尺寸: 228*68*38.8mm (L*W*H)

测试条件与备注15

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，详情请参照“静态曲线 ”部分。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
轻负载/空载条件下触发过温度保护，需重启AC恢复。
当本系列机型的外壳最高温度点Tc低于80℃，使用工作寿命大于62000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type Hl应用则需考虑内置使用。
来自美洲地区的产品可能只有UL，CE 和 UKCA标志。有关更多信息，请联系您的明纬销售商。

技术图纸

HLG-150H-24A LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HLG-150H-24A 输出负载vs温度(备注10) — 输出负载vs温度(备注10)左右滑动 · 点击查看大图

HLG-150H-24A 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HLG-150H-24A 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED高架照明
停车场照明
LED捕鱼灯
LED温室照明
适用于装在Class I, Division 2类危险地点之照明灯具
