明纬 MEAN WELL · HLG-C系列系列

明纬官方正品HLG-C系列系列3 年保修

HLG-120H-C500B · 宽范围输入 150~ 500mA 强耐环境高压恒流输出PFC高效铝壳IP67防水LED电源

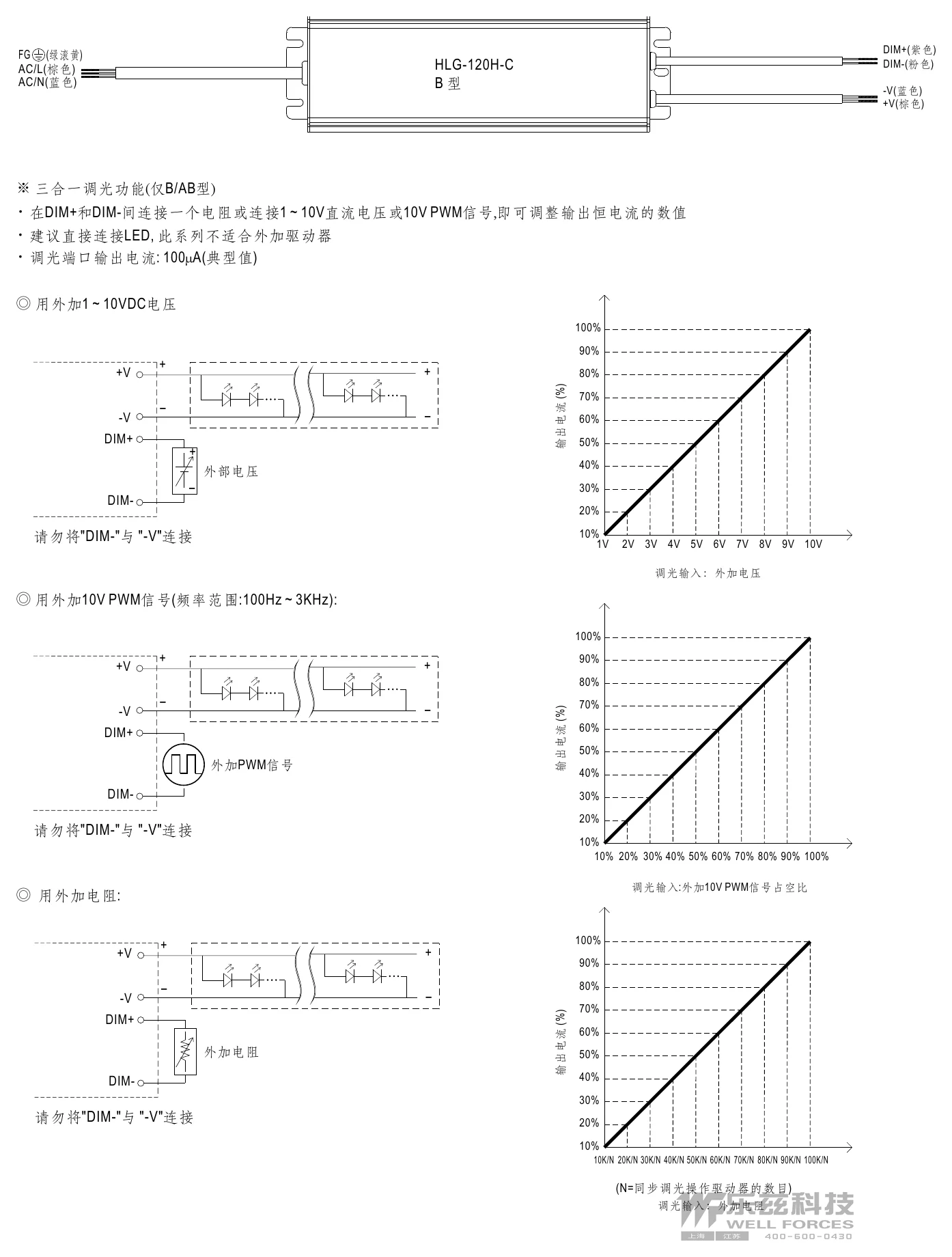

控制线三合一调光

输出电压: 300 V DC
额定功率: 150 W
输出电流: 500m A

¥268.00市场价 ¥348.40含 13% 增值税

选择型号 — HLG-120H-C系列HLG-120H-C500B

HLG-120H-C350A150.5W · 430V · 350MA HLG-120H-C350B150.5W · 430V · 350MA HLG-120H-C350D120W HLG-120H-C500A150W · 300V · 500MA

HLG-120H-C500B150W · 300V · 500MA

HLG-120H-C500D120W HLG-120H-C700A150.5W · 215V · 700MA HLG-120H-C700B150.5W · 215V · 700MA HLG-120H-C700D120W HLG-120H-C1050A155.4W · 148V · 1050MA HLG-120H-C1050B155.4W · 148V · 1050MA HLG-120H-C1050D120W HLG-120H-C1400A151.2W · 108V · 1400MA HLG-120H-C1400B151.2W · 108V · 1400MA HLG-120H-C1400D120W

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HLG-120H-C500B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HLG-120H-C500B 为该系列型号：额定电流 500mA，额定功率 150W，典型效率 94%。

HLG-120H-C系列是一款150W交流变直流LED电源供应器，以恒流输出设计、高输出电压为特色。此系列机型可工作在输入电压90~305VAC，并提供输出额恒流介于350mA~1400mA间的多种机型。因具有最高可达94%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+90℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HLG-120H-C对于户内或户外的应用均适用。HLG-120H-C搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式输出
ClassⅠ 金属外壳设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整; 三合一调光，定时调光
寿命>62000小时
7年质保

规格参数

HLG-120H-C500B参数摘自官方规格书（2026-02-04 版）下载规格书 PDF

输出

额定电流: 500mA
额定功率: 150W
恒电流范围^注2: 150V ~ 300V
电流调整范围: 通过内部电位器(仅A/AB型) 250 ~ 500mA
纹波电流: 最大8.0%@额定电流
电流精度: ±5%
启动,时间^注4: 1000ms / 115VAC 500ms / 230VAC

输入

电压范围^注3: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.98/115VAC, PF≧0.96/230VAC, PF≧0.93/277VAC@满载时 (请参考 "功率因素特性曲线" )
总谐波失真: THD< 20% (@负载≧50% /115VAC, 230VAC; @负载≧75%/277VAC) (请参考 "总谐波失真特性曲线" )
效率(Typ.): 94%
交流电流(Typ.): 1.6A / 115VAC 0.8 A / 230VAC 0.7A / 277VAC
浪涌电流(Typ.): 冷启动50A(在50% Ipeak下测试twidth=600μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 6台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

短路: 恒流限制，负载异常条件移除后可自动恢复
过电压: 335 ~ 355V 关断输出电压，自动恢复或重启恢复
过温度^注7: 关断输出电压，温度下降后可自动恢复

环境

工作温度: Tcase=-40 ~ +90℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+90℃
工作湿度: 10 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范^注6: UL8750, CSA C22.2 No. 250.13-12, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS1347-2-13, BS EN/EN62384 independent,GB/T19510.1,GB/T19510.213, IP65或IP67, J61347-1, J61347-2-13, EAC TP TC 004 认证通过
耐压: I/P-O/P:3.75KVAC I/P-FG:2.0KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55015, BS EN/EN61000-3-2 Class C (@负载≧50%); BS EN/EN61000-3-3, GB/T 17743,GB17625.1, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, 轻工业标准(浪涌抗扰度: 线对地:4KV, 线对线:2KV), EAC TP TC 020

其它

MTBF: 2456.4K hrs min. Telcordia SR-332 (Bellcore) ; 191.1K hrs min. MIL-HDBK-217F (25℃)
尺寸: 220*68*38.8mm (L*W*H)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定电流、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照"静态特性曲线"图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
驱动器被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED控制装置只能在市电和LED控制装置之间加一个开关才能达到灯具最新ErP法规要求。
轻负载/空载条件下触发过温度保护，需重启AC恢复。
当本系列机型的外壳最高温度点Tc低于80℃，使用工作寿命大于62000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

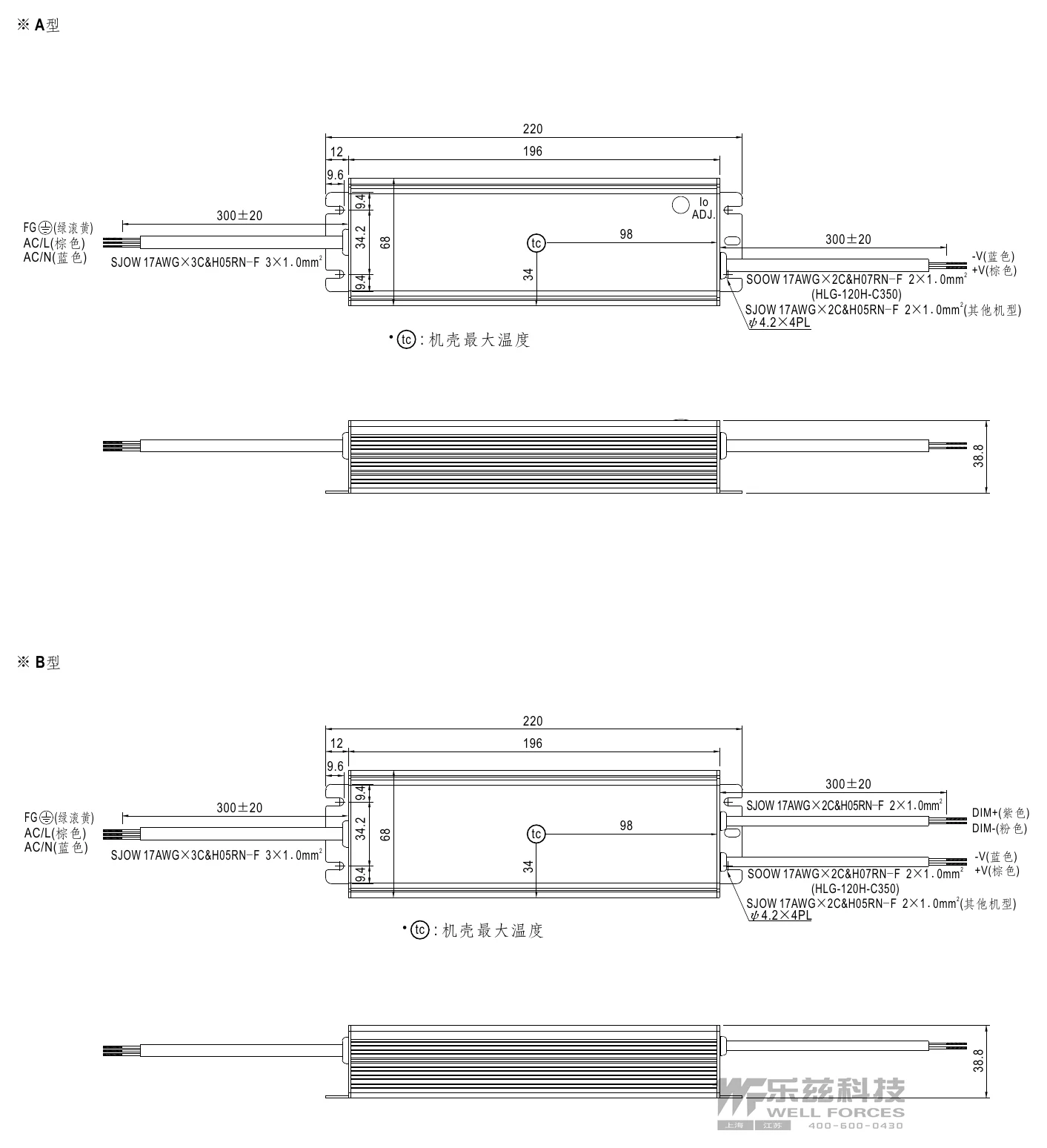

技术图纸

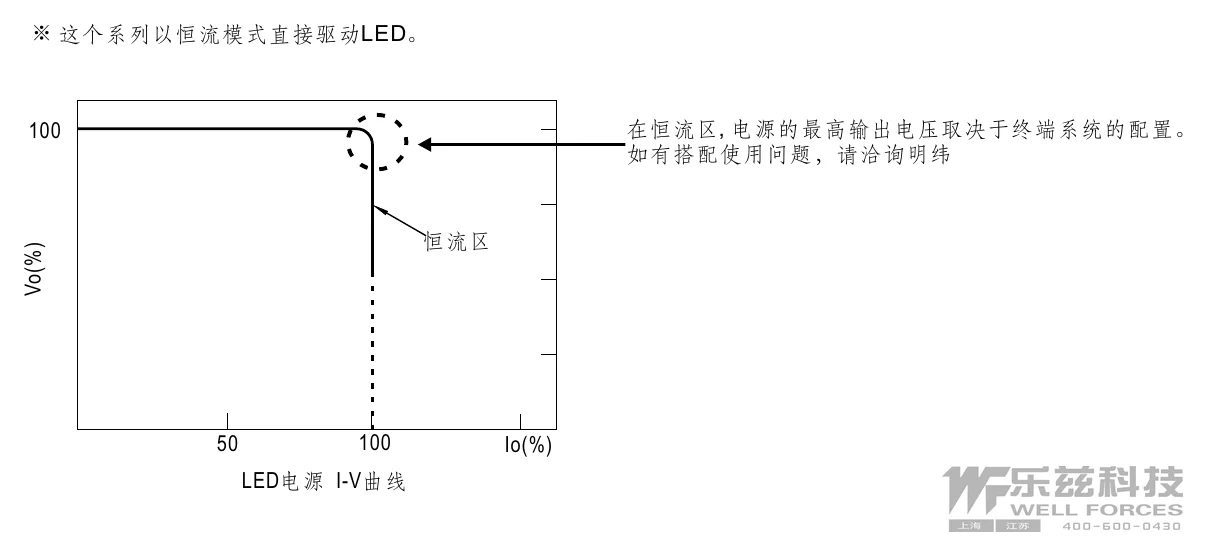

HLG-120H-C500B LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

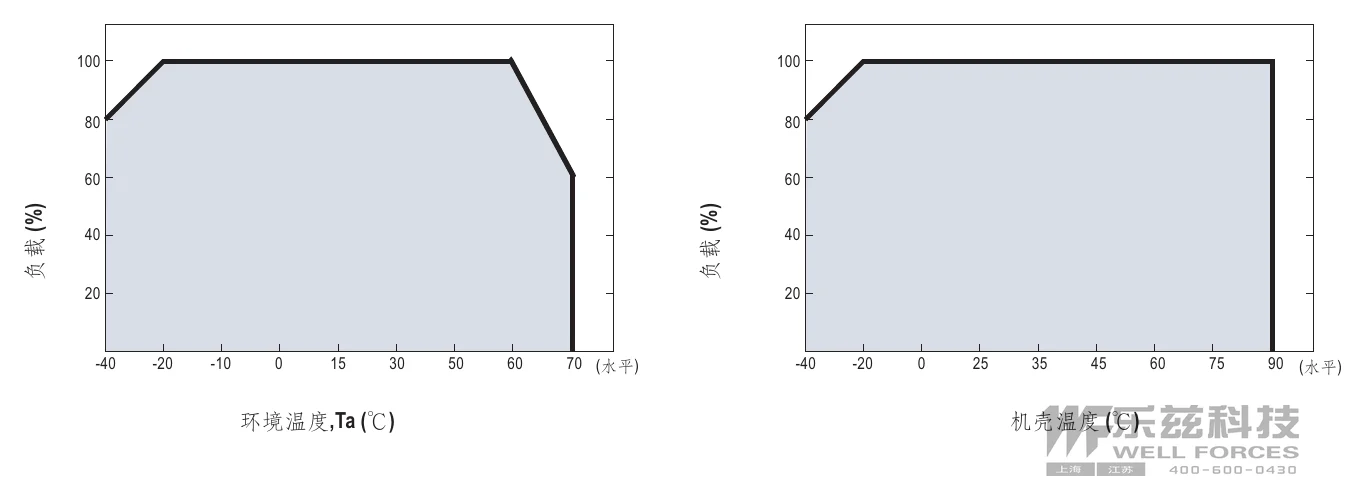

HLG-120H-C500B 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

HLG-120H-C500B 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

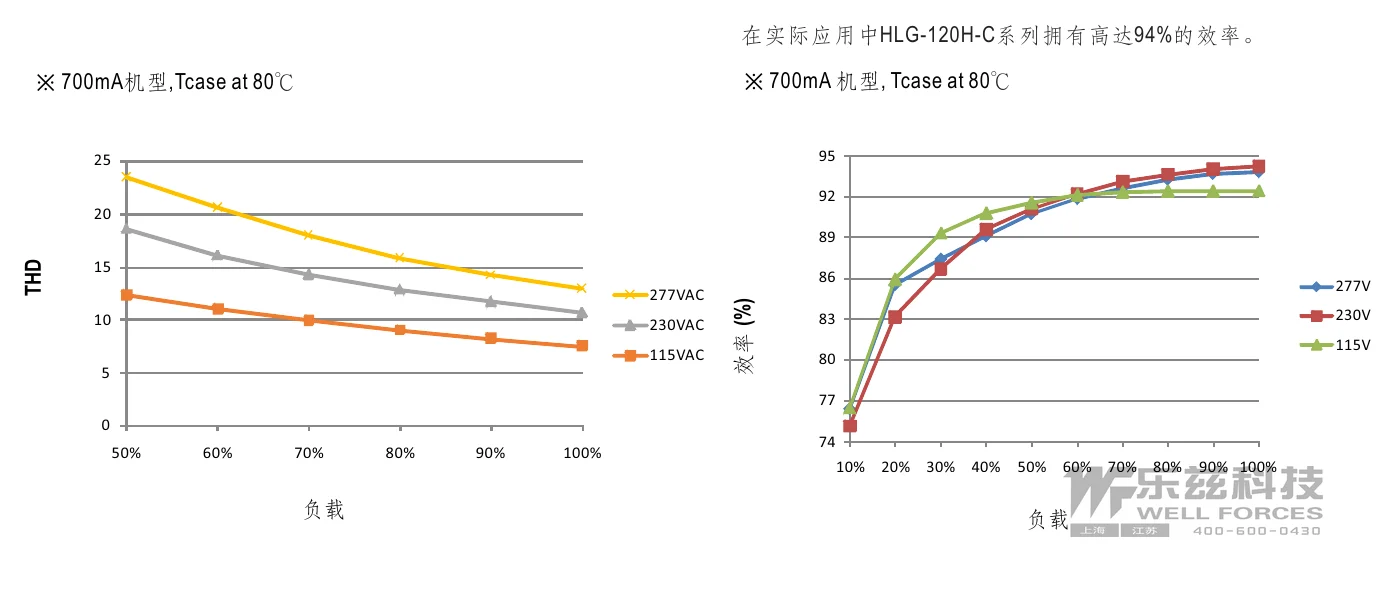

HLG-120H-C500B 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED街道照明
LED捕鱼灯
LED港口照明
LED建筑照明
LED温室照明
深井灯

资料下载

规格书1

HLG-120H-C500B 规格书PDF下载

3D 图档1

HLG-120H-C500B 3D 图档ZIP下载
