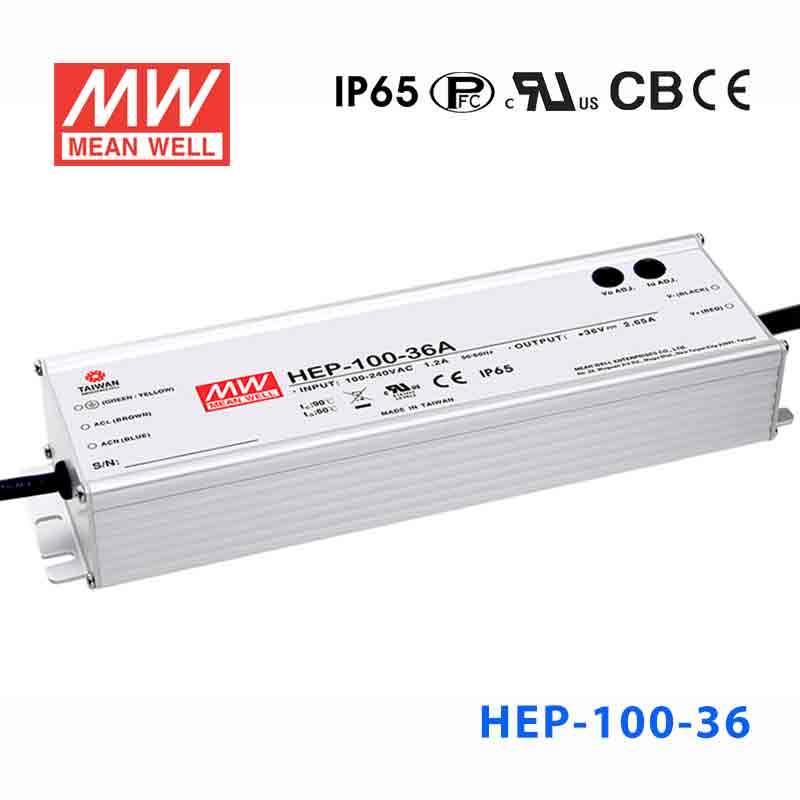

HEP-100-36 · 无风扇全密封IP68防护高效率电源

Mean Well · Enclosed Switching Power Supply · 95.4W 36

输出电压: 36 V DC
额定功率: 95.4 W
输出电流: 2.65 A

¥423.00市场价 ¥549.90含 13% 增值税

选择型号 — HEP-100系列HEP-100-36

HEP-100-12100.1W · 12V · 8.34A HEP-100-12A100.1W · 12V · 8.34A HEP-100-15100W · 15V · 6.67A HEP-100-15A100W · 15V · 6.67A HEP-100-2496W · 24V · 4A HEP-100-24A96W · 24V · 4A

HEP-100-3695.4W · 36V · 2.65A

HEP-100-36A95.4W · 36V · 2.65A HEP-100-4896W · 48V · 2A HEP-100-48A96W · 48V · 2A HEP-100-5495.6W · 54V · 1.77A HEP-100-54A95.6W · 54V · 1.77A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HEP-100-36，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC UL FCC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HEP-100-36 为该系列 36V 输出型号：额定电流 2.65A，额定功率 95.4W，典型效率 93%。

HEP-100是一款100W工业型交流变直流电源供应器，以具有能够使用于高湿、高尘、油滑及高振动的恶劣环境中的卓越能力为最大之产品特色。全系列皆采用铝质外壳，机身内部灌满导热硅胶。由于导入了先进技术，工作效率最高可达93%，使得HEP-100于自然风冷散热下可操作于-55℃及+70℃环温之间。

产品特点

全范围交流输入
具有主动式PFC功能
效率高达93%
无风扇设计，自然风冷
-55 ~ +70℃宽工作范围
铝机壳，灌导热胶
IP65防护等级，另提供IP68防护等级可选型
雷击浪涌能力达6KV
可承受10G振动测试
保护：短路/过负载/过电压/过温度
可工作在海拔5000米条件下(备注9)
6年质保

规格参数

HEP-100-36参数摘自官方规格书（2025-10-10 版）下载规格书 PDF

输出

直流电压: 36V
额定电流: 2.65A
额定功率: 95.4W
纹波与噪声(最大)^注2: 200mVp-p
电压调整范围^注5: 33 ~ 40V（仅A型）
电流调整范围: 可以通过内部电位器调整(仅A型) 1.65 ~ 2.65A
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间^注7: 1200ms,50ms/115VAC 500ms,50ms/230VAC at full load(满载时)
保持时间(Typ.): 16ms(满载时) 230VAC /115VAC

输入

电压范围^注4: 90 ~ 264VAC(277VAC可用) 128 ~ 370VDC(390VDC可用)
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.98/115VAC, PF>0.95/230VAC, PF>0.91/277VAC(满载时)
效率(Typ.): 93%
交流电流(Typ.): 1.2A / 115VAC 0.55A / 230VAC 0.5A / 277VAC
浪涌电流(Typ.): 冷启动60A/230VAC
漏电流: <0.75mA / 277VAC

保护

过负载: 105%~ 125% 保护模式:恒流限制,负载异常条件移除后可自动恢复
短路: 恒流限制,负载异常条件移除后可自动恢复
过电压: 41 ~ 46V 保护模式:关断输出电压，自动恢复或重启后恢复
过温度: 关断输出电压，温度下降后自动恢复

环境

工作温度: -55 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -60 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 20 ~ 500Hz, 10G 12分钟/周期, X、Y、Z各72分钟

安规和电磁兼容

安全规范^注6: UL62368-1,IEC62368-1, IP65 (或HEP-100 Blank型IP68), EAC TP TC 004认证通过 ; 设计参考BS EN/EN62368-1
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射: 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035,轻工业标准(浪涌6KV), EAC TP TC 020

其它

MTBF: 1970.2K hrs min. Telcordia SR-332 (Bellcore) ; 164.8Khrs min. MIL-HDBK-217F (25℃)
尺寸: 220*68*38.8mm (L*W*H)

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。

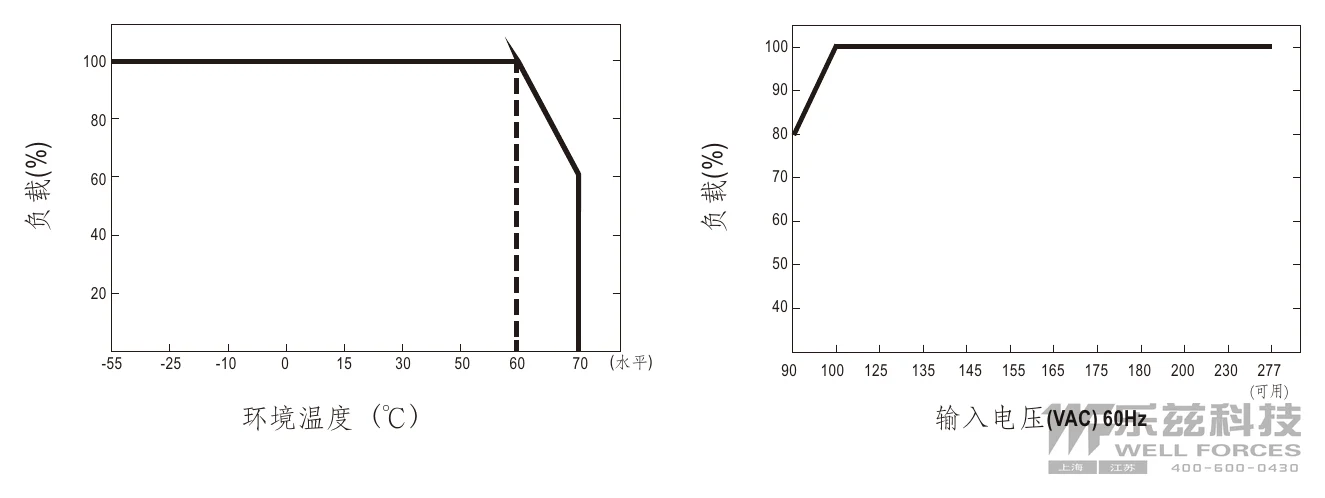

低输入电压情况下需减额输出，具体请参照减额曲线图。
仅A型。
安规和电磁兼容设计参照BS EN/EN60598-1, CNS15233, GB7000.1, FCC part18。
启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
电源应视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
IP68意指防水等级为可被放置于水下1米深、一个月的时间而正常运作。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米，有风扇机型操作环温需调降5℃/1000米。

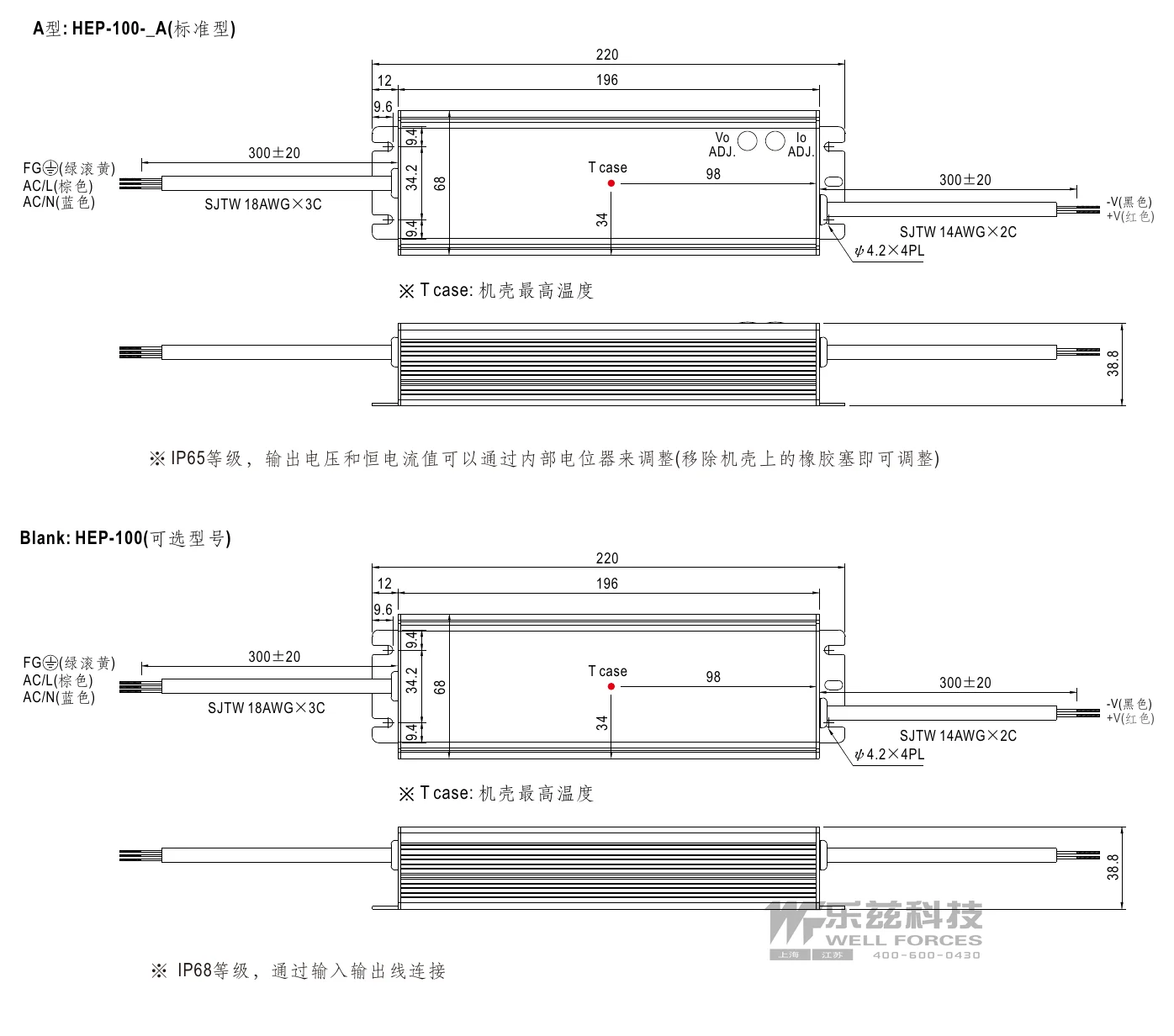

技术图纸

典型应用

户外通讯设备
户外电子看板及广告牌
石油工厂或矿坑区域设备
