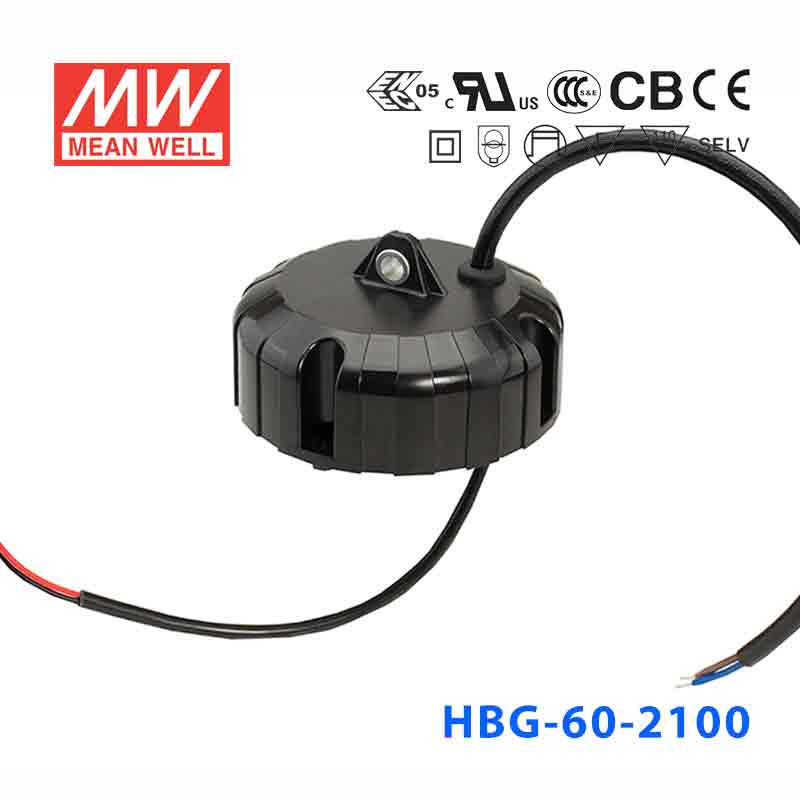

HBG-60-2100 · Power Supply 2100mA

Mean Well · Enclosed Switching Power Supply · 60.9W 35

输出电压: 35 V DC
额定功率: 60.9 W
输出电流: 2.1 A

¥128.00市场价 ¥166.40含 13% 增值税

选择型号 — HBG-60系列HBG-60-2100

HBG-60-105057.8W · 60V · 1.05A HBG-60-140060.2W · 50V · 1.4A

HBG-60-210060.9W · 35V · 2.1A

现货无货

现货 · 上海仓 24 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 HBG-60-2100，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC ENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HBG-60-2100 为该系列型号：额定电流 2100mA，额定功率 60.9W，典型效率 89%。

HBG-60系列是一款60W交流变直流LED电源供应器，以圆形外壳设计为特点。此系列机型可工作在输入电压90~295VAC，具有恒流输出模式，并提供额恒流介于1050mA~2100mA间的多种机型。因具有最高可达90%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。

产品特点

恒流模式输出
塑料圆形外型，class II设计
内置主动式PFC功能
Class 2电源
寿命>50000小时
5年质保

规格参数

HBG-60-2100参数摘自官方规格书（2026-06-15 版）下载规格书 PDF

输出

额定电流: 2100mA
额定功率^注5: 60.9W
恒电流范围^注2: 19 ~ 29V
开路电压 (最大): 35V
电流调整范围: 1360mA ~ 2100mA
纹波电流: 25% max. @额定电流
电流精度: ±5.0%
启动,时间^注4: 500ms / 230VAC 1200ms / 115VAC

输入

电压范围^注3: 90 ~ 295VAC 127 ~ 417VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.97/115VAC或PF≧0.95/230VAC或PF≧0.9/277VAC满载时 (请参考"功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧65% /115VAC, 230VAC; @负载≧75%/277VAC) (请参考"总谐波失真特性曲线")
效率(Typ.): 89%
交流电流(Typ.): 0.7A/115VAC 0.4A/230VAC 0.3A/277VAC
浪涌电流(Typ.): 冷启动45A(在50% Ipeak下测试twidth=100μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置28台 (B型断路器) / 32台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 打嗝模式，负载异常条件移除后可自动恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃(请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 60℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750, CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; GB/T19510.1,GB/T19510.213, EAC TP TC 004认证通过
耐压: I/P-O/P:3.75KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注8: 符合BS EN/EN55015, GB/T 17743, GB17625.1,BS EN/EN61000-3-2 Class C (@负载≧65%) ; BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547,BS EN/EN55024, 轻工业等级(浪涌抗扰度: 线对线:2KV), EAC TP TC 020

其它

MTBF: 4523.2K hrs min. Telcordia SR-332 (Bellcore) ; 455.5Khrs min. MIL-HDBK-217F (25℃)
尺寸: φ110mm * 60.5mm (D * H)
包装: 0.5Kg; 20pcs/ 11Kg/ 0.94CUFT

测试条件与备注10

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
这个LED电源只能在市电和LED电源之间加一个开关才能达到灯具最新ErP法规要求。
当本系列机型的外壳最高温度点Tc低于80℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。 https://www.meanwell.com/Upload/PDF/LED_EN.pdf

技术图纸

HBG-60-2100 LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HBG-60-2100 输出负载vs温度 — 输出负载vs温度左右滑动 · 点击查看大图

HBG-60-2100 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HBG-60-2100 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED天井灯
LED射灯
LED聚光灯
LED投光灯
