明纬 MEAN WELL · HBG系列系列

明纬官方正品HBG系列系列3 年保修

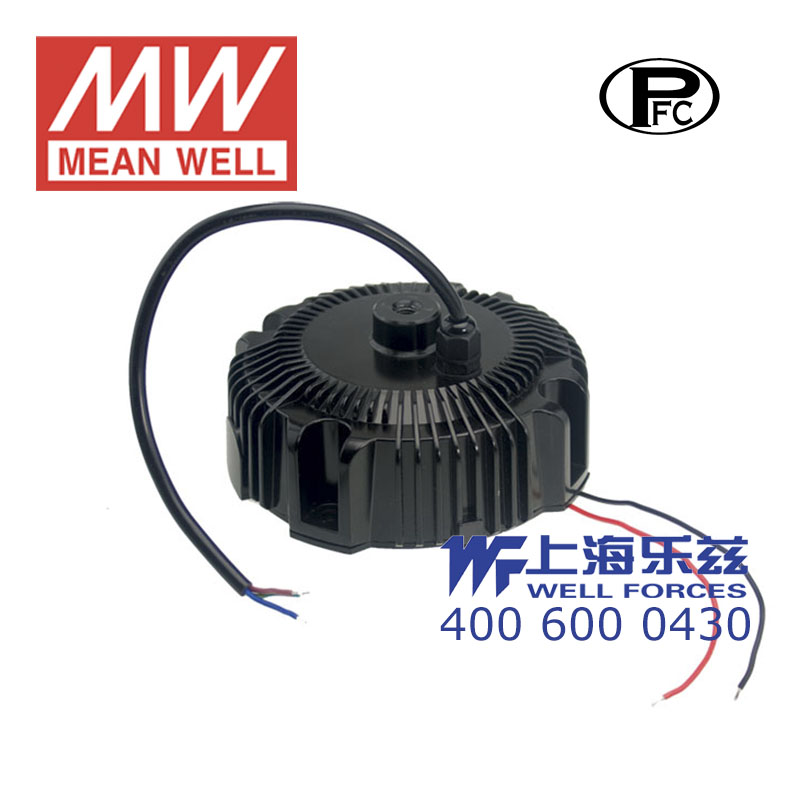

HBG-100-24A · 宽范围输入 14.4~ 工矿灯用IP65防水铝壳 LED电源

恒流值通过内部电位器调整

输出电压: 25 V DC
额定功率: 96 W
输出电流: 4 A

¥220.00市场价 ¥286.00含 13% 增值税

选择型号 — HBG-100(DA)系列HBG-100-24A

HBG-100-2496W · 24V · 4A

HBG-100-24A96W · 25V · 4A

HBG-100-24B96W · 24V · 4A HBG-100-24E100W HBG-100-3697.2W · 37V · 2.7A HBG-100-36A97.2W · 37V · 2.7A HBG-100-36B97.2W · 37V · 2.7A HBG-100-36E100W HBG-100-4896W · 49V · 2A HBG-100-48A96W · 49V · 2A HBG-100-48B96W · 49V · 2A HBG-100-48E100W HBG-100-6096W · 62V · 1.6A HBG-100-60A96W · 62V · 1.6A HBG-100-60B96W · 62V · 1.6A HBG-100-60E100W

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 HBG-100-24A，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCCCCEEACENEC可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

HBG-100-24A 为该系列型号：额定电流 4A，额定功率 96W，典型效率 90.5%。

HBG-100系列是一款100W交流变直流LED电源供应器，以圆形外壳设计为特点。此系列机型可工作在输入电压90~305VAC，具有恒流输出模式，并提供输出额定电压介于24V~60V间的多种机型。因具有最高可达91.5%之高转换效率，采用无风扇设计，可于自然风冷散热下工作于-40℃~+85℃之机壳温度范围。金属外壳以及IP67/IP65高防护等级之设计，使得HBG-100对于户内或户外的应用均适用。HBG-100搭配了多种功能选项(如数种调光方式)，为灯具系统提供最佳的设计弹性。

产品特点

恒流模式输出
金属圆形外型，classⅠ 设计
内置主动式PFC功能
IP67 / IP65防护等级，户内户外安装均可
功能可选：输出内部电位器调整; 三合一调光; DALI
寿命>50000小时
5年质保

规格参数

HBG-100-24A参数摘自官方规格书（2026-06-15 版）下载规格书 PDF

输出

额定电流: 4A
额定功率^注5: 96W
恒电流范围^注2: 14.4 ~ 24V
开路电压(最大): 25V
电流调整范围: 通过内部电位器(仅A/AB型) 2.4 ~ 4A
纹波电流: 最大5.0%@额定电流
电流精度: ±5.0%
启动,时间^注4: 2000ms / 115VAC 500ms / 230VAC

输入

电压范围^注3: 90 ~ 305VAC 127 ~ 431VDC (请参考"静态特性曲线")
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF≧0.96/115VAC或PF≧0.96/230VAC或PF≧0.94/277VAC满载时 (请参考"功率因素特性曲线")
总谐波失真: THD< 20% (@负载≧60% /115VAC, 230VAC; @负载≧75%/277VAC) (请参考"总谐波失真特性曲线")
效率(Typ.)^注5: 90.5%
交流电流(Typ.): 1.1A / 115VAC 0.5A / 230VAC 0.45A / 277VAC
浪涌电流(Typ.): 冷启动60A(在50% Ipeak下测试twidth=550μs)/230VAC; Per NEMA 410
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 8台 (C型断路器)
漏电流: <0.75mA / 277VAC

保护

过电流: 95 ~ 108% 恒流限制模式
过电压: 28 ~ 35V 关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: Tcase=-40 ~ +85℃ (请参考"输出负载vs温度")
最大外壳温度: Tcase=+85℃
工作湿度: 20 ~ 95% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
耐振动: 10 ~ 500Hz,5G 12分钟/周期, X、Y、Z轴各72分钟

安规和电磁兼容

安全规范: UL8750(type”HL”),CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384;GB/T19510.1,GB/T19510.213, BIS IS15885(仅36A,48A,60A), EAC TP TC 004,IP65或 IP67认证通过
DALI规范: 符合 IEC62386-101, 102, 207(仅DA型)
耐压: I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注7: 符合BS EN/EN55015,BS EN/EN61000-3-2 Class C(@负载≧60%);BS EN/EN61000-3-3, GB/T 17743,GB17625.1,EAC TP TC 020
电磁兼容抗扰度: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, 轻工业等级(浪涌抗扰度: 线对地:4KV,线对线:2KV), EAC TP TC 020

其它

MTBF: 2433.4K hrs min. Telcordia SR-332 (Bellcore) ;299.3K hrs min. MIL-HDBK-217F (25℃)
尺寸: φ130mm *66.5mm (D * H)

测试条件与备注11

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
请参照“LED模块驱动方式 ”。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
DA型电源比典型的规格效率低1%。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )
当本系列机型的外壳最高温度点Tc低于75℃，使用工作寿命大于50000小时。
请参考明纬网站http://www.meanwell.com上的保固声明。
当操作海拔高于2000米(6500ft)时，无风扇机型操作环温需调降3.5℃/1000米,有风扇机型操作环温需调降5℃/1000米。
对于任何应用说明和 IP 防尘防水功能安装注意事项，请在设计安装前参阅我们的使用手册。https://www.meanwell.com/Upload/PDF/LED_EN.pdf
A/AB type若需符合Type HL应用则需考虑内置使用或灌封胶填充Io调节孔。

技术图纸

HBG-100-24A LED模块驱动方式 — LED模块驱动方式左右滑动 · 点击查看大图

HBG-100-24A 输出负载vs温度(备注9) — 输出负载vs温度(备注9)左右滑动 · 点击查看大图

HBG-100-24A 静态特性曲线 — 静态特性曲线左右滑动 · 点击查看大图

HBG-100-24A 总谐波失真特性曲线(THD) — 总谐波失真特性曲线(THD)左右滑动 · 点击查看大图

典型应用

LED天井灯
LED射灯
LED聚光灯
适用于装在Class I, Division 2类危险地点之照明灯具

资料下载

规格书1

HBG-100-24A 规格书PDF下载

认证证书2

UK认证证书UK · 点击下载 ↓PDF下载

CE认证证书CE · 点击下载 ↓PDF下载
