明纬 MEAN WELL · GSM系列系列

明纬官方正品GSM系列系列3 年保修

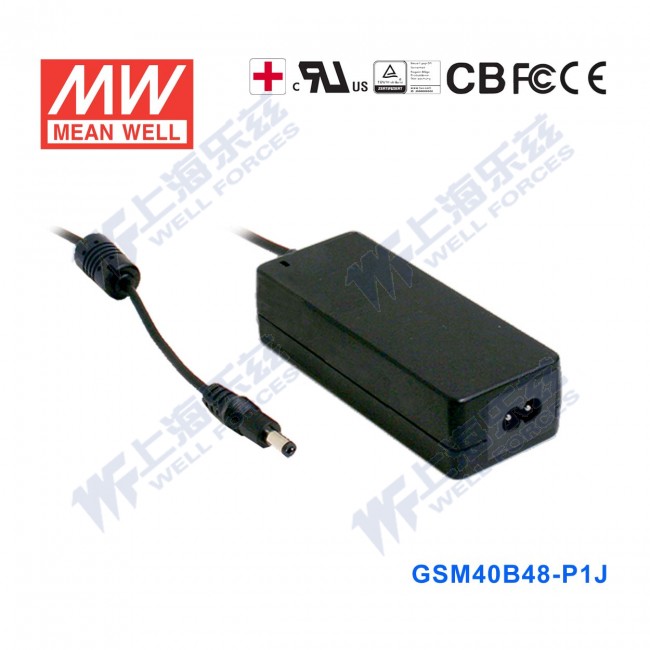

GSM40B48-P1J · 高能效医疗型外置桌面型电源适配器

Mean Well · Enclosed Switching Power Supply · 40W 48

输出电压: 48 V DC
额定功率: 40 W
输出电流: 0.84 A

¥102.20市场价 ¥122.20含 13% 增值税

选择型号 — GSM40B系列GSM40B48-P1J

GSM40B05-P1J25W · 5V · 5A GSM40B07-P1J40W · 7.5V · 5.34A GSM40B09-P1J40W · 9V · 4.45A GSM40B12-P1J40W · 12V · 3.34A GSM40B15-P1J40W · 15V · 2.67A GSM40B18-P1J40W · 18V · 2.22A GSM40B24-P1J40W · 24V · 1.67A

GSM40B48-P1J40W · 48V · 0.84A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GSM40B48-P1J，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACFCCTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GSM40B48-P1J 为该系列 48V 输出型号：额定电流 0.84A，额定功率 40W，典型效率 91%。

GSM40B系列是一个高可靠性40W单组输出绿色环保医疗型适配器，该产品装备2pin IEC320-C8标准插头(无FG)。采用80Vac~264Vac输入，整系列提供从5Vdc到48Vdc之间不同的输出电压，能够满足各种医疗电气设备的需求。电路设计符合国际医疗标准(2 * MOPP)，具有超低漏电流(<50μA)，适合用于与患者直接接触的医疗设备。 GSM40B效率高达91%，低于0.1W的超低空载功耗，设计遵守最新能源规范(V级);最显著的特征是当工作于正常模式或待机模式时，适配器可节省能耗。整系列采用94V-0阻燃塑料外壳，提供能有效防护电击的双重绝缘保护。GSM40B通过国际医疗安全认证。

产品特点

国际通用全范围交流输入
2极交流IEC320-C8输入接口
功率高达91%
低漏电流<50μA
保护种类：短路/过负载/过电压
全防护型塑胶外壳
通过医疗类安规认证(在初级与次级之间含有2个MOPP保护等级)
Class Ⅱ 电源(无接地pin)
LED指示电源开启
空载消耗<0.1W
符合ErP step2(等级Ⅴ)
符合<2007能源独立和安全法案>
100%满载老化
可选择自锁型直流插头
3年质保

规格参数

GSM40B48-P1J参数摘自官方规格书（2014-12-13 版）下载规格书 PDF

输出

安规型号: GSM40B48
直流电压^注2: 48V
额定电流: 0.84A
电流范围: 0 ~ 0.84A
额定功率(最大): 40W
纹波与噪声(最大)^注3: 240mVp-p
电压精度^注4: ±2.5%
线性调整率^注5: ±1.0%
负载调整率: ±2.5%
启动,上升时间^注6: 1000ms, 30ms / 230VAC 1500ms, 30ms / 115VAC(满载时)
保持时间(Typ.): 50ms / 230VAC 15ms / 115VAC(满载时)

输入

电压范围: 80 ~ 264VAC 113 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 91%
交流电流(Typ.): 1A / 115VAC 0.5A / 230VAC
浪涌电流(Typ.): 30A / 115VAC 65A / 230VAC
漏电流(最大): 接触电流< 50μA/264VAC

保护

过负载: 额定输出功率的105%~160% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 50.4 ~ 64.8V 保护模式:关断输出电压，重启恢复

环境

工作温度: -30～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期，X、Y、Z轴各60分钟

安规和电磁兼容(备注7)

安全规范: ANSI/AAMI ES60601-1 / ES60601-1-11, TUV EN60601-1 / 60601-1-11认证通过
耐压: I/P-O/P:4KVAC O/P-FG:SHORT
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55011(CISPR11) class B, EN61000-3-2,3, FCC PART 15 class B
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN60601-1-2, EN61204-3, A级医疗标准

其它

MTBF: ≥740Khrs MIL-HDBK-217F (25℃)
尺寸: 125*50*31.5mm (L*W*H)
包装: 0.29Kg; 40pcs/12.6Kg/1.05CUFT

连接器

插头: 标准型:P1J: 2.1φ * 5.5φ *11mm, 音叉型中心为正极;其它型号可依客户需求订制
配线: 参考第2页；其它型号可依客户需求订制

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插座端子点量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

移动临床工作站
冲牙器
便携式血液透析仪
呼吸机
医疗电脑监视器

资料下载

规格书1

GSM40B48-P1J 规格书PDF下载

3D 图档1

GSM40B48-P1J 3D 图档ZIP下载
