明纬 MEAN WELL · GSM系列系列

明纬官方正品GSM系列系列3 年保修

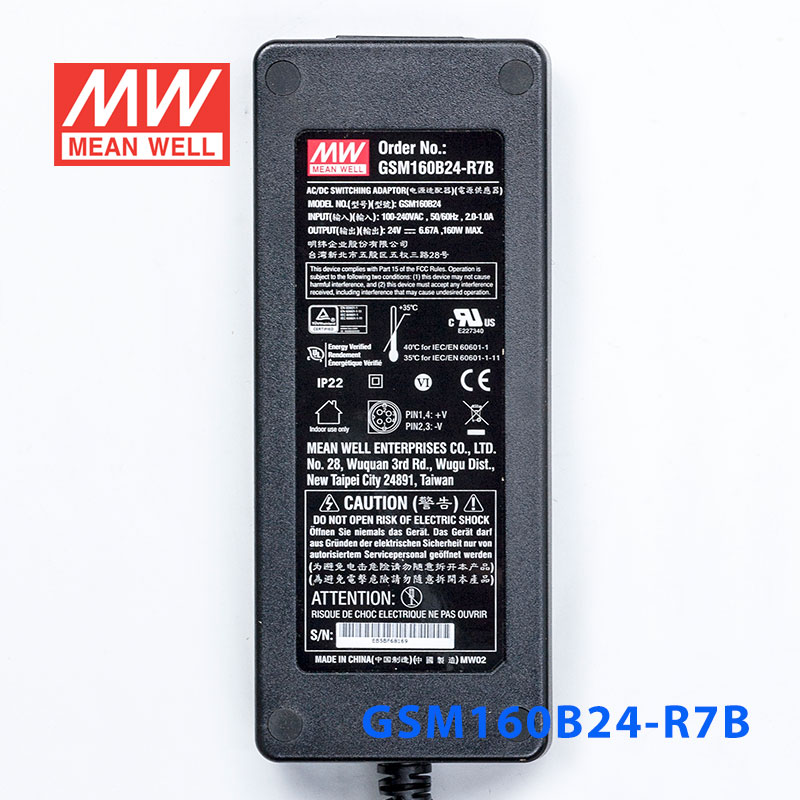

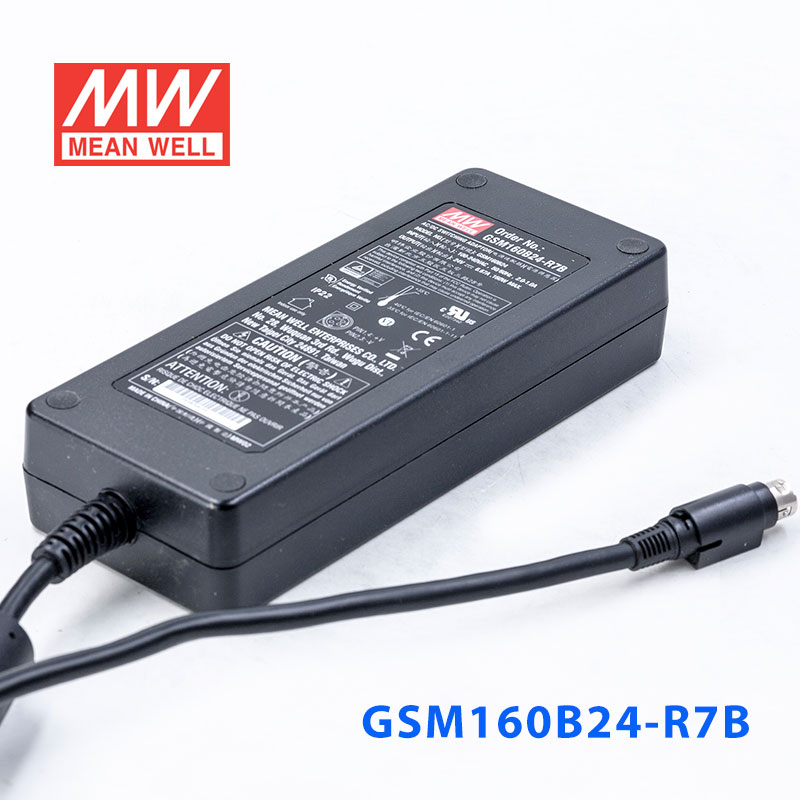

GSM160B24-R7B · 高能效医疗型外置桌面型电源适配器

Mean Well · Enclosed Switching Power Supply · 160W 24

输出电压: 24 V DC
额定功率: 160 W
输出电流: 6.67 A

¥284.20市场价 ¥343.20含 13% 增值税

选择型号 — GSM160B系列GSM160B24-R7B

GSM160B12-R7B138W · 12V · 11.5A GSM160B15-R7B144W · 15V · 9.6A GSM160B20-R7B160W · 20V · 8A

GSM160B24-R7B160W · 24V · 6.67A

GSM160B48-R7B160W · 48V · 3.34A

即将售罄无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GSM160B24-R7B，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CBCEEACFCCTÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GSM160B24-R7B 为该系列 24V 输出型号：额定电流 6.67A，额定功率 160W，典型效率 93.5%。

GSM160B系列是一个高信赖性，160W桌上型单组输出绿色环保医疗型适配器，该产品装配 IEC320-C8 AC标准插头。采用80Vac~264Vac输入电压，整系列提供从12Vdc到48Vdc之间不同的输出电压，能够满足各种医疗电气设备的需求。电路设计符合国际医疗标准(2 * MOPP)，具有超低漏电流(<100μA)，适合用于与患者直接接触的医疗设备。 GSM160B效率高达94%，低于0.15W的超低空载功耗，GSM160B符合USA EISA 2007/DoE, Canada NRCan, Australia and New Zealand MEPS, EU ErP，并且满足Code of Conduct (CoC) Version 5;最显著的特征是当工作于正常模式或待机模式时，适配器可节省能耗。整系列采用94V-0阻燃塑料外壳，提供能有效防护电击的双重绝缘保护。GSM160B通过国际医疗安全认证。

产品特点

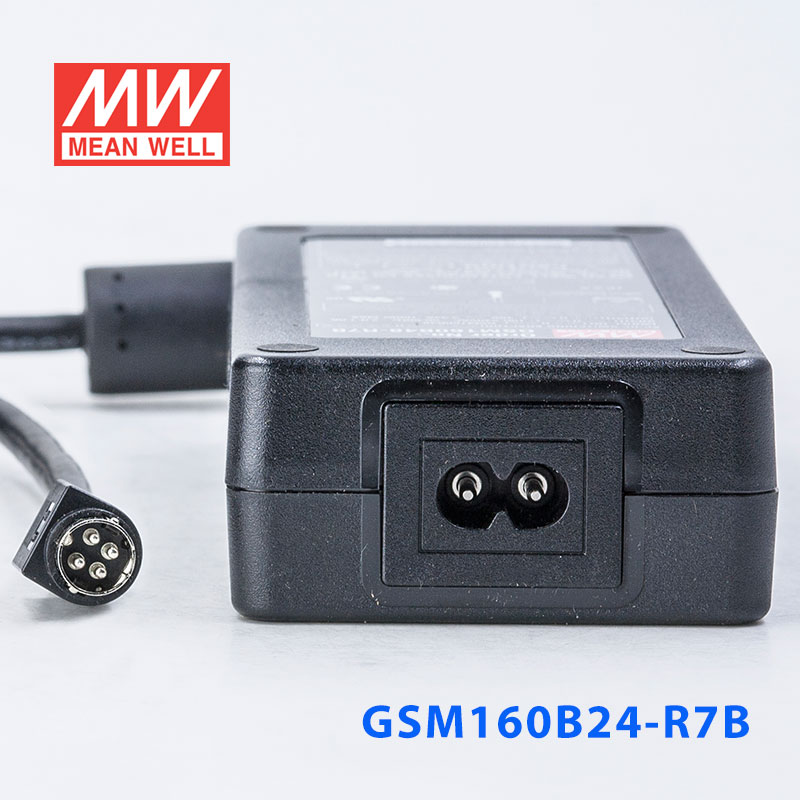

2极交流IEC320-C8输入接口，ClassⅡ 电源
通过ANSI/AAMI ES60601-1/-1-11和IEC/BS EN/EN60601-1/-1-11医疗类安规认证(2 x MOPP)
极低漏电流
空载功耗<0.15W
能效等级Ⅵ 并满足CoC Version 5
-30~+70℃ 宽工作温度范围
保护种类：短路/过负载/过电压/过温度

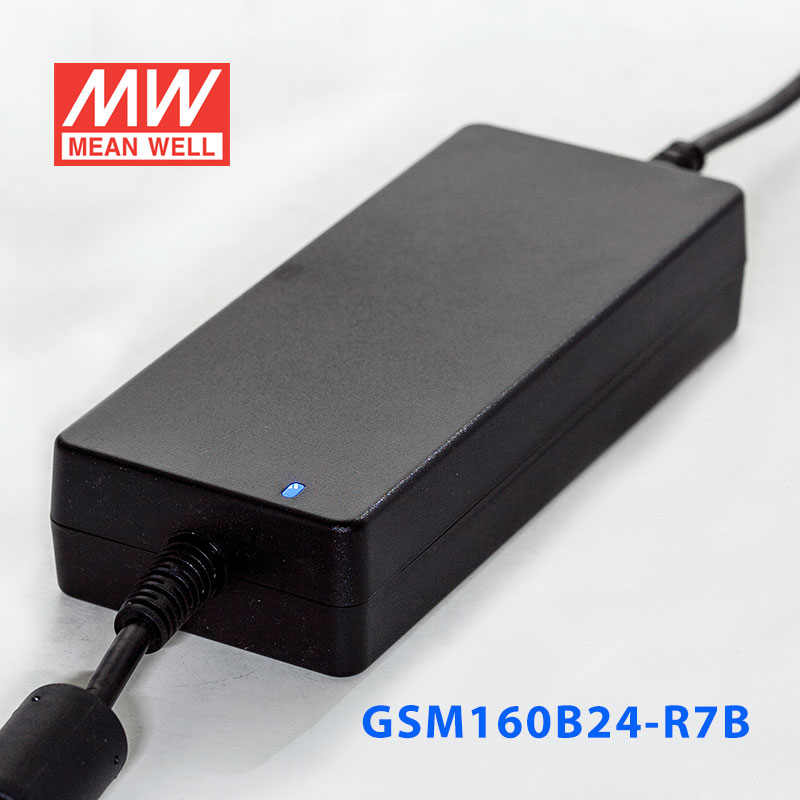

LED指示电源开启
寿命>110K小时
提供适配器各种DC plug转接头配件，换头简便（插头套件可单独售卖，请参考官网：https://www.meanwell.com/upload/pdf/DC_plug.pdf）
3年质保

规格参数

GSM160B24-R7B参数摘自官方规格书（2026-05-09 版）下载规格书 PDF

输出

安规型号: GSM160B24
直流电压^注2: 24V
额定电流: 6.67A
电流范围: 0 ~ 6.67A
额定功率(最大): 160W
纹波与噪声(最大)^注3: 120mVp-p
电压精度^注4: ±3.0%
线性调整率^注5: ±1.0%
负载调整率: ±3.0%
启动,上升时间^注6: 2000ms, 50ms / 230VAC 2500ms, 50ms / 115VAC(满载时)
保持时间(Typ.): 24ms / 230VAC 24ms / 115VAC(满载时)

输入

电压范围^注7: 80 ~ 264VAC 113 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): 12V/15V:PF>0.93 / 230VAC 20V,24V,48V:PF>0.94 / 230VAC PF>0.98 / 115VAC(满载时)
效率(Typ.): 93.5%
交流电流(Typ.): 1.85A / 115VAC 1A / 230VAC
浪涌电流(Typ.): 冷启动：90A / 115VAC 110A / 230VAC
漏电流(最大): 接触电流< 100μA/264VAC

保护

过负载: 额定输出功率的105%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~135% 保护模式:关断输出电压，重启恢复
过温度: 关断输出电压，重启恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH,无冷凝
温度系数: ±0.03% /℃ (0～40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟
操作高度^注8: 3000米

安规和电磁兼容

安全规范: IEC 60601-1:2005+A1+A2; IEC 60601-1-11:2015+A1,TUV BS EN/ EN 60601-1:2006+A1+A12+A2; BS EN/ EN 60601-1-11:2015+A1,ANSI/AAMI ES60601-1:2005+A2; ANSI/AAMI HA60601-1-11+A1, CAN/CSA C22.2 No. 60601-1:2014+A2; CSA C22.2 NO. 60601-1-11:2015+A1,EAC TP TC 004认证通过
绝缘防护等级: 初级侧-次级侧: 2xMOPP
耐压: I/P-O/P:4KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃ / 70% RH
电磁兼容发射^注9: 项目标准测试等级
Conducted emission BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22 Class B
Radiated emission BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22 Class B
谐波电流 Harmonic current BS EN/EN61000-3-2 Class A
电压闪烁 Voltage flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度^注9: BS EN/EN60601-1-2, BS EN/EN61204-3
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility BS EN/EN61000-4-3 Level 3, 10V/m( 80MHz~2.7GHz ) Table 9, 9~28V/m( 385MHz~5.78GHz )
EFT bursts BS EN/EN61000-4-4 Level 3, 2KV
Surge susceptibility BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
Conducted susceptibility BS EN/EN61000-4-6 Level 3, 10V
Magnetic field immunity BS EN/EN61000-4-8 Level 4, 30A/m
Voltage dip, interruption BS EN/EN61000-4-11 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods

项目	标准	测试等级
Conducted emission	BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22	Class B
Radiated emission	BS EN/EN55011 (CISPR11), FCC PART 15 / CISPR22	Class B
谐波电流 Harmonic current	BS EN/EN61000-3-2	Class A
电压闪烁 Voltage flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility	BS EN/EN61000-4-3	Level 3, 10V/m( 80MHz~2.7GHz ) Table 9, 9~28V/m( 385MHz~5.78GHz )
EFT bursts	BS EN/EN61000-4-4	Level 3, 2KV
Surge susceptibility	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
Conducted susceptibility	BS EN/EN61000-4-6	Level 3, 10V
Magnetic field immunity	BS EN/EN61000-4-8	Level 4, 30A/m
Voltage dip, interruption	BS EN/EN61000-4-11	100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods

其它

MTBF: 2191.3K hrs min. Telcordia SR-332 (Bellcore) ; 239.1K hrs min. MIL-HDBK-217F (25℃)
尺寸: 175*72*35mm (L*W*H)
包装: 0.66Kg; 20pcs/14.2Kg/0.95CUFT

连接器

插头: 参考第4~5页,其它型号可依客户需求订制
配线: 参考第4~5页,其它型号可依客户需求订制

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插座端子点量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
启动时间是在冷机启动下测得，频繁的开关机可能使启动时间增长。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。EMC测试方法的指引，请参阅“EMI测试声明书”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)

技术图纸

GSM160B24-R7B DC输出插头 — DC输出插头左右滑动 · 点击查看大图

典型应用

移动临床工作站
冲牙器
便携式血液透析仪
呼吸机
医疗电脑监视器

资料下载

规格书1

GSM160B24-R7B 规格书PDF下载
