明纬 MEAN WELL · GSM系列系列

明纬官方正品GSM系列系列3 年保修

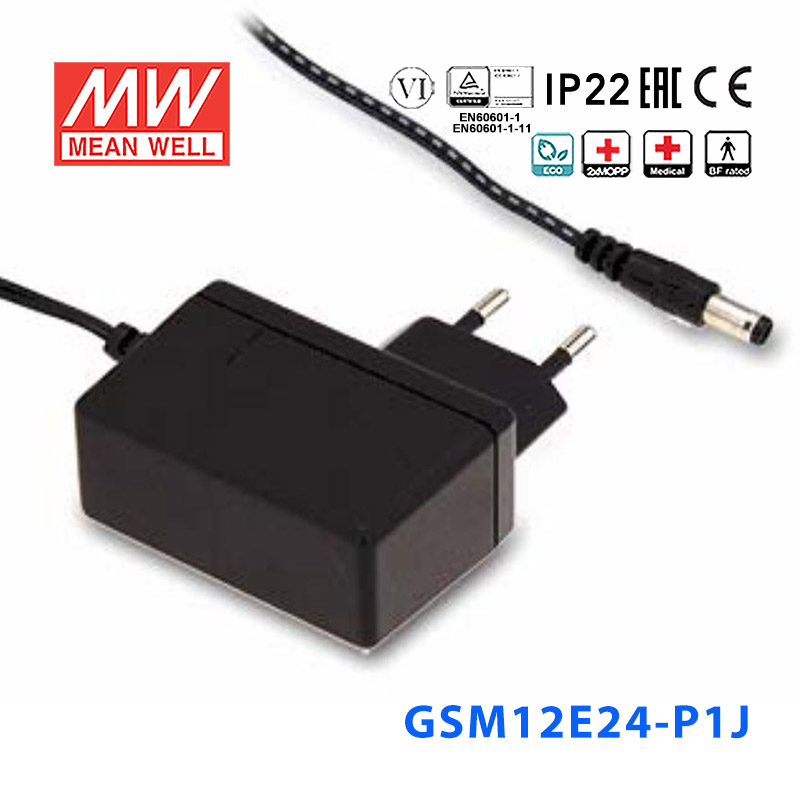

GSM12E24-P1J · 台湾 80~ 入医疗型适配器

Mean Well · Enclosed Switching Power Supply · 12W 24

输出电压: 24 V DC
额定功率: 12 W
输出电流: 0.5 A

¥74.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GSM12E24-P1J，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商EACFCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GSM12E24-P1J 为该系列 24V 输出型号：额定电流 0.5A，额定功率 12W，典型效率 85%。

GSM12E系列是一款高信赖性，12W壁挂式单组输出绿色环保医疗适配器，外型小巧，方便携带。GSM12E采用2pin欧式标准插头，为class Ⅱ电源(无FG)，适合输入电压80~264VAC应用，电路设计符合国际医疗标准(2 * MOPP)，具有超小泄漏电流(<100μA)，适合用于与患者直接接触的医疗设备。 GSM12E效率高达87%，低于0.075W(18V/48V:<0.1W)的超低空载功耗，GSM12E符合EU ErP并符合CoC version 5(18V/48V除外)，最重要的特点是当工作于正常方式或旁路方式时，适配器可节省能耗。整系列通过国际安全法规认证，采用94V-0防火塑料外壳，能有效防护用户遭受电击风险。

产品特点

国际通用全范围交流输入
通过医疗类安规认证(初次级之间2*MOPP等级) 依据BS EN/EN60601-1/BS EN/EN60601-1-11
极低漏电流
空载消耗< 0.075W(<0.1W for 18V/48V)
能效等级Ⅵ
-20~+70℃宽工作温度范围
Class Ⅱ 电源(无接地pin)
保护种类：短路/过负载/过电压
全防护型塑胶外壳
提供适配器各种DC plug转接头配件，换头简便（插头套件可单独售卖，请参考官网：https://www.meanwell.com/upload/pdf/DC_plug.pdf）
3年质保

规格参数

GSM12E24-P1J参数摘自官方规格书（2024-05-13 版）下载规格书 PDF

输出

安规型号: GSM12E24
直流电压^注2: 24V
额定电流: 0.5A
电流范围: 0 ~ 0.5A
额定功率(最大): 12W
纹波与噪声(最大)^注3: 80mVp-p
电压精度^注4: ±2.0%
线性调整率^注5: ±1.0%
负载调整率^注6: ±2.0%
启动,上升,保持时间: 500ms, 30ms, 16ms/230VAC 500ms, 30ms, 16ms/115VAC(满载时)

输入

电压范围^注7: 80 ~ 264VAC 113 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 85%
交流电流: 0.4A / 115VAC 0.2A / 230VAC
浪涌电流(最大): 冷启动:30A / 115VAC 60A / 230VAC
漏电流(最大): 接触电流< 100μA/264VAC

保护

过负载: 110 ~ 200%额定输出功率保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 110 ~ 140%额定输出电压保护模式:二极管钳位,输出短路

环境

工作温度: -20 ~ +70℃(请参考"减额曲线")
工作湿度: 0 ~ 95% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 0 ~ 95% RH,无冷凝
温度系数: ±0.03% /℃ (0 ~ 40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容 (备注8)

安全规范: TUV BS EN/EN60601-1, BS EN/EN60601-1-11 (3.1 version), EAC TP TC 004认证通过 GSM12E05-USB without BS EN/EN60601-1-11
绝缘等级: 初级-次级: 2 x MOPP
耐压: I/P-O/P:5656VAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 项目标准测试等级
Conducted emission BS EN/EN55011 (CISPR11) Class B
Radiated emission BS EN/EN55011 (CISPR11) Class B
谐波电流 Harmonic current BS EN/EN61000-3-2 Class A
电压闪烁 Voltage flicker BS EN/EN61000-3-3 -----
电磁兼容抗扰度: BS EN/EN55024, BS EN/EN60601-1-2, BS EN/EN61204-3
项目标准测试等级
静电放电 ESD BS EN/EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility BS EN/EN61000-4-3 Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
EFT bursts BS EN/EN61000-4-4 Level 3, 2KV
Surge susceptibility BS EN/EN61000-4-5 Level 3, 1KV/Line-Line
Conducted susceptibility BS EN/EN61000-4-6 Level 2, 3V
Magnetic field immunity BS EN/EN61000-4-8 Level 4, 30A/m
Voltage dip, interruption BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

项目	标准	测试等级
Conducted emission	BS EN/EN55011 (CISPR11)	Class B
Radiated emission	BS EN/EN55011 (CISPR11)	Class B
谐波电流 Harmonic current	BS EN/EN61000-3-2	Class A
电压闪烁 Voltage flicker	BS EN/EN61000-3-3	-----

项目	标准	测试等级
静电放电 ESD	BS EN/EN61000-4-2	Level 4, 15KV air; Level 4, 8KV contact
RF field susceptibility	BS EN/EN61000-4-3	Level 3, 10V/m(80MHz~2.7GHz) Table 9, 9~28V/m(385MHz~5.78GHz)
EFT bursts	BS EN/EN61000-4-4	Level 3, 2KV
Surge susceptibility	BS EN/EN61000-4-5	Level 3, 1KV/Line-Line
Conducted susceptibility	BS EN/EN61000-4-6	Level 2, 3V
Magnetic field immunity	BS EN/EN61000-4-8	Level 4, 30A/m
Voltage dip, interruption	BS EN/EN61000-4-11	>95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods

其它

寿命: 3年 : 100%负载40℃, 12小时 / 天
MTBF: ≥400 Khrs MIL-HDBK-217F (25℃)
尺寸: 62.2*27.4*39.7mm (L*W*H)
包装: 100g, 90pcs / 10kg / CARTON(电缆连接型); 76g, 150pcs / 12.5kg / CARTON(USB连接型)

连接器

插头: 参考第4~5页 ; 其它型号可依客户需求订制
配线: 参考第4~5页 ; 其它型号可依客户需求订制

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插座端子点量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法:从额定负载的10%~100% 。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

GSM12E24-P1J DC输出接头 — DC输出接头左右滑动 · 点击查看大图

典型应用

血糖仪
血压计
喷雾器
吸入器
便携式医疗设备
睡眠呼吸设备

资料下载

规格书1

GSM12E24-P1J 规格书PDF下载

3D 图档1

GSM12E24-P1J 3D 图档ZIP下载
