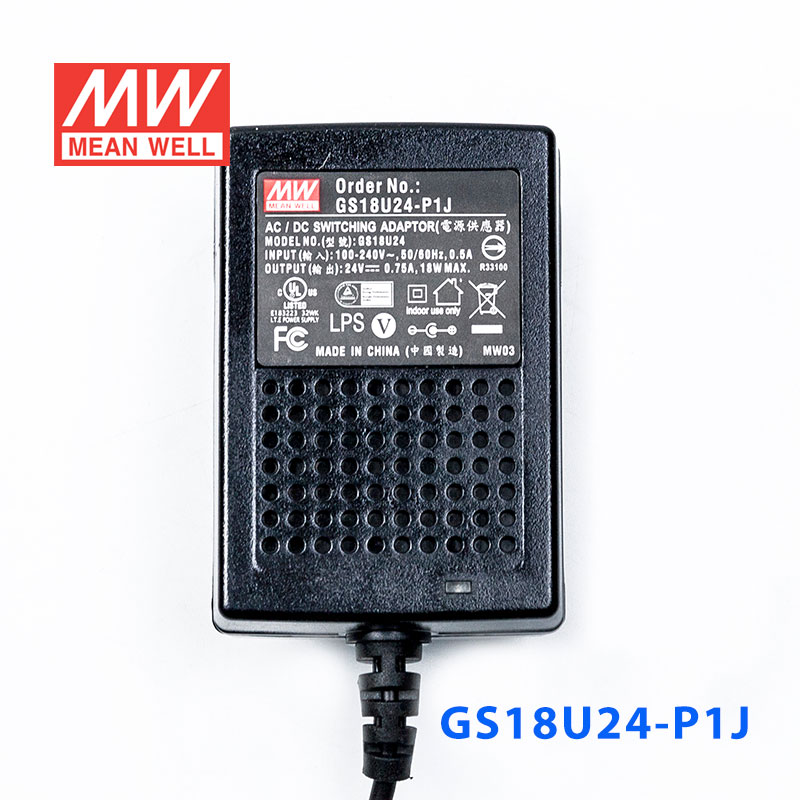

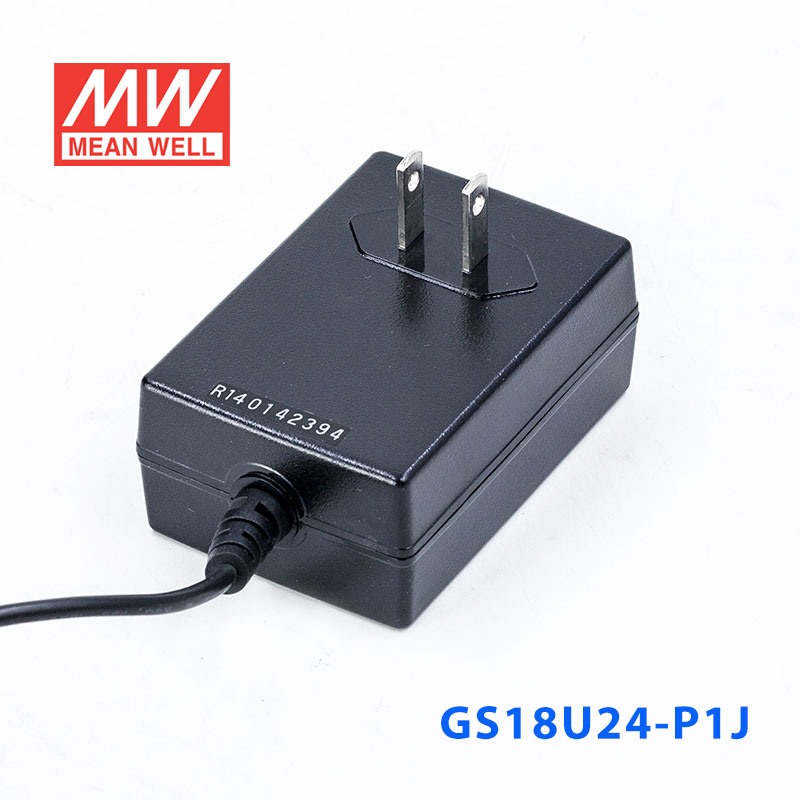

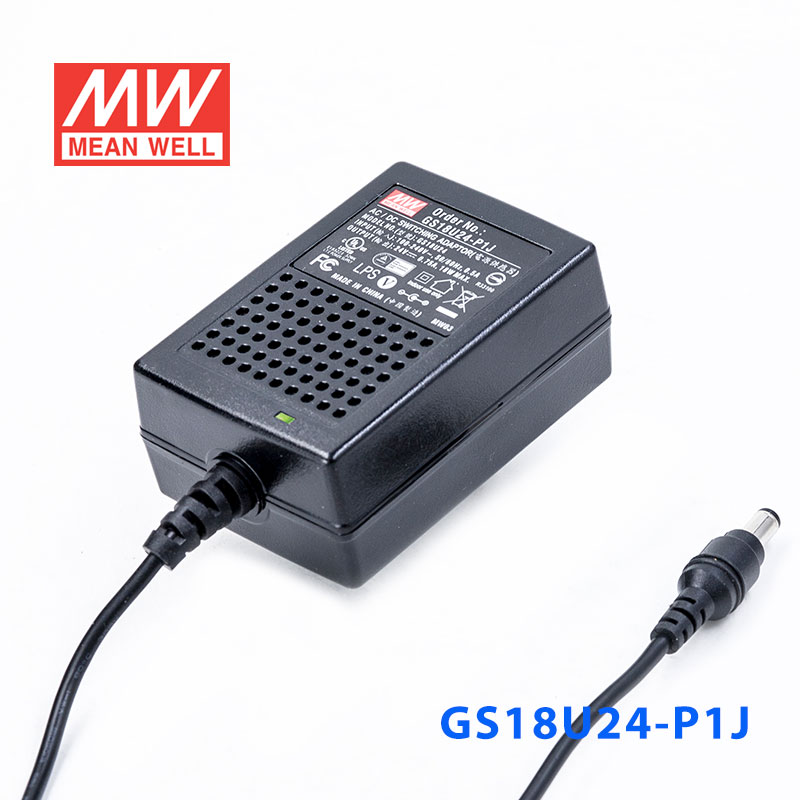

GS18U24-P1J · 绿色能源墙插电源适配器

美式插头

输出电压: 24 V DC
额定功率: 18 W
输出电流: 0.75 A

¥70.00含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GS18U24-P1J，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CBCEBSMI ERP可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS18U24-P1J 为该系列 24V 输出型号：额定电流 0.75A，典型效率 86%。

产品特点

国际通用全范围交流输入
空载功率消耗<0.3W
能效等级Ⅴ
符合EISA 2007 and NRCan
2极美式插头
ClassⅡ电源(无接地pin)
保护种类：短路/过负载/过电压
通过LPS(限功率电源)测试
全封闭塑胶外壳
LED指示
2年质保

规格参数

GS18U24-P1J参数摘自官方规格书（2018-01-22 版）下载规格书 PDF

输出

安规型号: GS18U24
直流电压^注2: 24V
额定电流: 0.75A
电流范围: 0 ~ 0.75A
额定功率 (最大): 18W
纹波与噪声 (最大)^注3: 180mVp-p
电压精度^注4: ±2.0%
线性调整率^注5: ±1.0%
负载调整率^注6: ±2.0%
启动,上升,保持时间: 500ms, 20ms, 50ms/230VAC 500ms, 20ms, 15ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC或135 ~ 370VDC
频率范围: 47 ~ 63Hz
效率 (Typ.): 86%
交流电流: 0.5A / 100VAC
浪涌电流 (最大): 25A / 115VAC
漏电流 (最大): 0.25mA / 240VAC

保护

过负载: 额定输出功率的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~150% 保护模式:二极管钳位,输出短路

环境

工作温度: 0～+50˚C (请参考"减额曲线")
工作湿度: 20% ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /˚C (0～40˚C)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, CSA C22.2认证通过
耐压: I/P-O/P:4242VDC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25˚C / 70%RH
电磁兼容发射^注7: 符合FCC PART 15 / CISPR22 class B

其它

MTBF: ≥500Khrs MIL-HDBK-217F (25℃)
尺寸: 79*54*33mm (L*W*H)
包装: 210g ; 60pcs / 13.5kg / CARTON

连接器

插头: 参考第2页 ; 其它型号可依客户需求订制
配线: 参考第2页 ; 其它型号可依客户需求订制

测试条件与备注7

如未特别说明，所有规格参数均在输入为115VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插头端子末端量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法：从额定负载的20%~100%。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

典型应用

■ 典型应用

IT设备 — 路由器、交换机、网络存储设备、POS机等。
安防监控 — 摄像头、录像机、门禁系统、报警器等。
LED照明 — LED灯条、LED显示屏、小型LED照明灯具等。
消费电子 — 智能家居设备、小型家电、充电器等。
工业控制 — 传感器、控制器、自动化设备等。

资料下载

规格书1

GS18U24-P1J 规格书PDF下载

认证证书7

CB认证证书CB · 点击下载 ↓PDF下载

GS18A-2CU-NRCAN认证证书GS18A-2CU-NRCAN · 点击下载 ↓PDF下载

UL认证证书UL · 点击下载 ↓PDF下载
