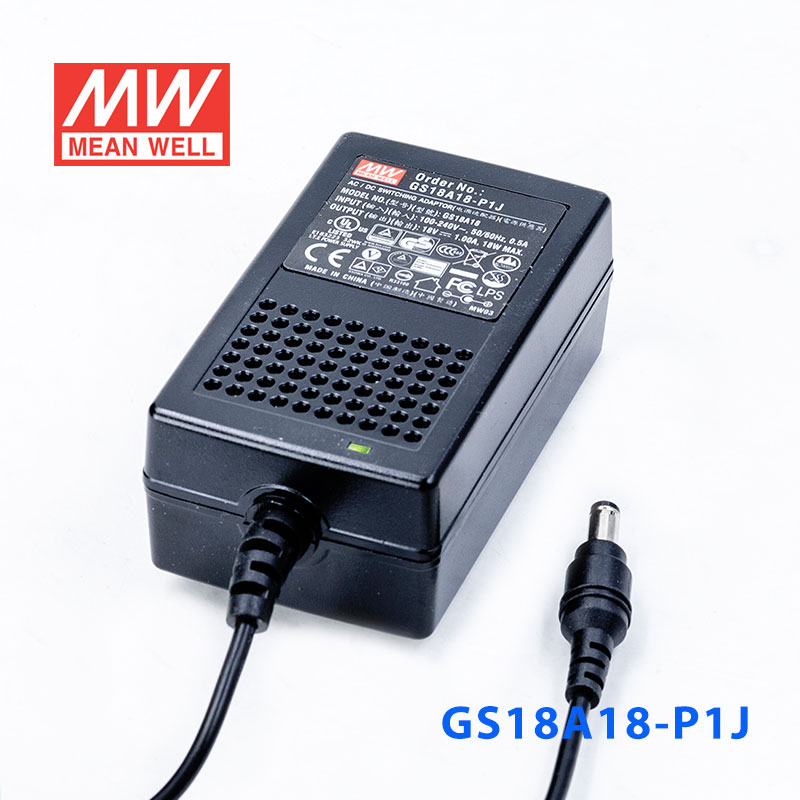

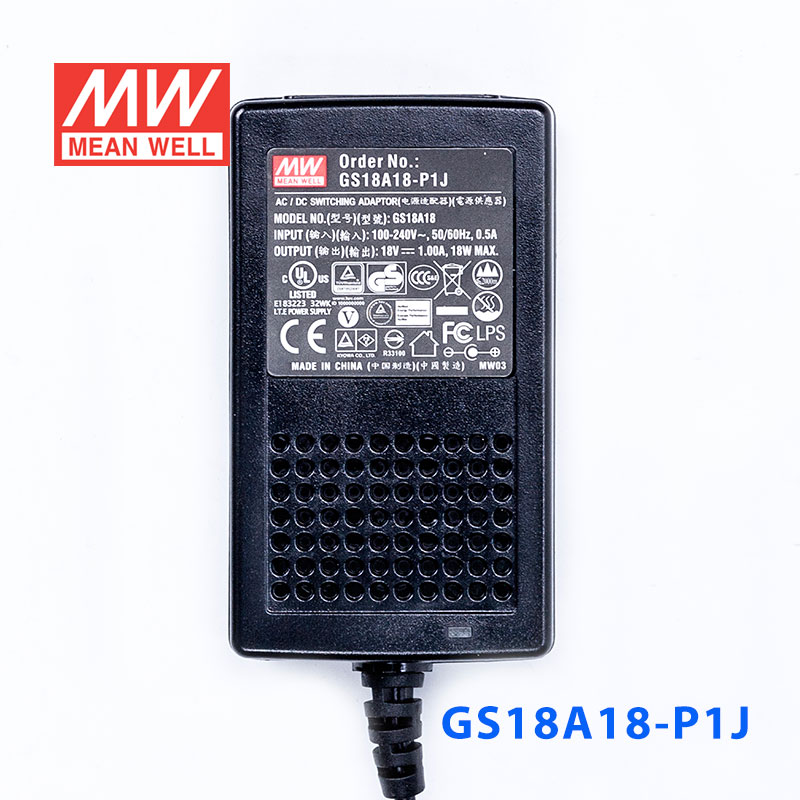

GS18A18-P1J · 绿色能源电源适配器

三线插口

输出电压: 18 V DC
额定功率: 18 W
输出电流: 1.0 A

¥70.00含 13% 增值税

现货 · 上海仓 17 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 GS18A18-P1J，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商UL CBCEBSMI PSE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GS18A18-P1J 为该系列 18V 输出型号：额定电流 1.0A，典型效率 85%。

产品特点

国际通用全范围交流输入
空载功率消耗<0.3W
能效等级Ⅴ
符合EISA 2007, NRCan, AU/NZ MEPS and EU ErP

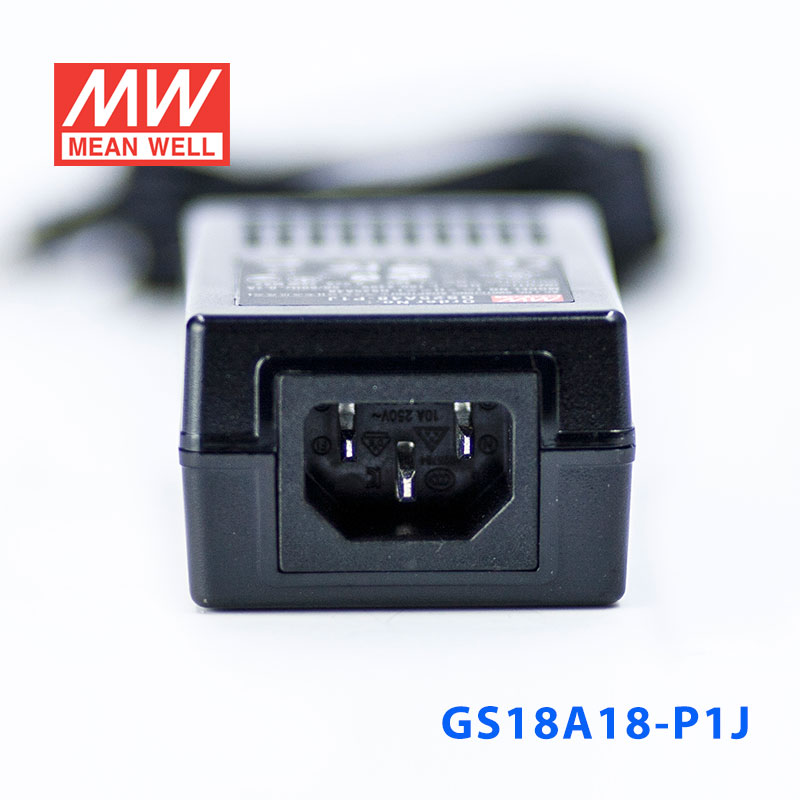

3极交流输入接口符合IEC320-C14
ClassⅠ电源(有接地pin)
保护种类：短路/过负载/过电压
通过LPS(限功率电源)测试
全封闭塑胶外壳
LED指示
2年质保

规格参数

GS18A18-P1J参数摘自官方规格书（2020-02-20 版）下载规格书 PDF

输出

安规型号: GS18A18
直流电压^注2: 18V
额定电流: 1.0A
电流范围: 0 ~ 1.0A
额定功率 (最大): 18W
纹波与噪声 (最大)^注3: 150mVp-p
电压精度^注4: ±3.0%
线性调整率^注5: ±1.0%
负载调整率^注6: ±3.0%
启动,上升,保持时间: 500ms, 20ms, 50ms/230VAC 500ms, 20ms, 15ms/115VAC(满载时)

输入

电压范围: 90 ~ 264VAC或135 ~ 370VDC
频率范围: 47 ~ 63Hz
效率 (Typ.): 85%
交流电流: 0.5A / 100VAC
浪涌电流 (最大): 45A / 230VAC
漏电流 (最大): 0.75mA / 240VAC

保护

过负载: 额定输出功率的110%~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 额定输出电压的105%~135% 保护模式:二极管钳位,输出短路

环境

工作温度: 0～+50℃ (请参考"减额曲线")
工作湿度: 20% ~ 90% RH,无冷凝
储存温度、湿度: -20 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03% /℃ (0～40℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL60950-1, CSA C22.2, TUV EN60950-1, CCC GB4943, EAC TP TC 004认证通过
耐压: I/P-O/P:4242VDC , I/P-FG:2121VDC
绝缘阻抗: I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注7: 符合EN55032 Class B, EN61000-3-2,3, FCC PART 15 / CISPR22 class B, GB9254, GB17625.1, EAC TP TC 020
电磁兼容抗扰度^注7: 符合EN61000-4-2,3,4,5,6,8,11, A级轻工业标准, EAC TP TC 020

其它

MTBF: ≥500Khrs MIL-HDBK-217F (25℃)
尺寸: 93*54*36mm (L*W*H)
包装: 230g ; 60pcs / 15kg / CARTON

连接器

插头: 参考第2页 ; 其它型号可依客户需求订制
配线: 参考第2页 ; 其它型号可依客户需求订制

测试条件与备注7

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
直流电压测量方法:在50%负载条件下,在插头端子末端量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
负载调整率测量方法：从额定负载的20%~100%。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引，请参照明纬公司网站http://www.meanwell.com.cn上的“EMI测试声明书”。

技术图纸

典型应用

■ 典型应用

IT设备 — 路由器、交换机、网络存储设备、小型服务器等。
安防监控 — 监控摄像头、DVR/NVR系统、门禁控制系统等。
LED照明 — 小型LED灯具、LED显示屏、LED驱动电源等。
工业自动化 — 传感器供电、小型控制器、工业物联网设备等。
消费电子 — 智能家居设备、充电器、小型家电等。
