首页产品中心产品系列GS12E09-P1I

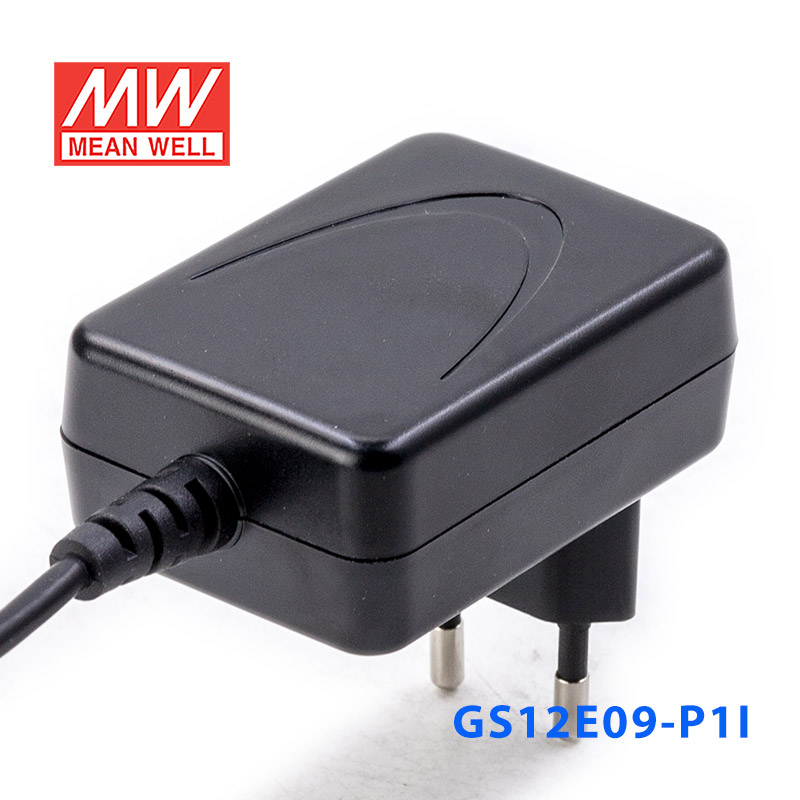

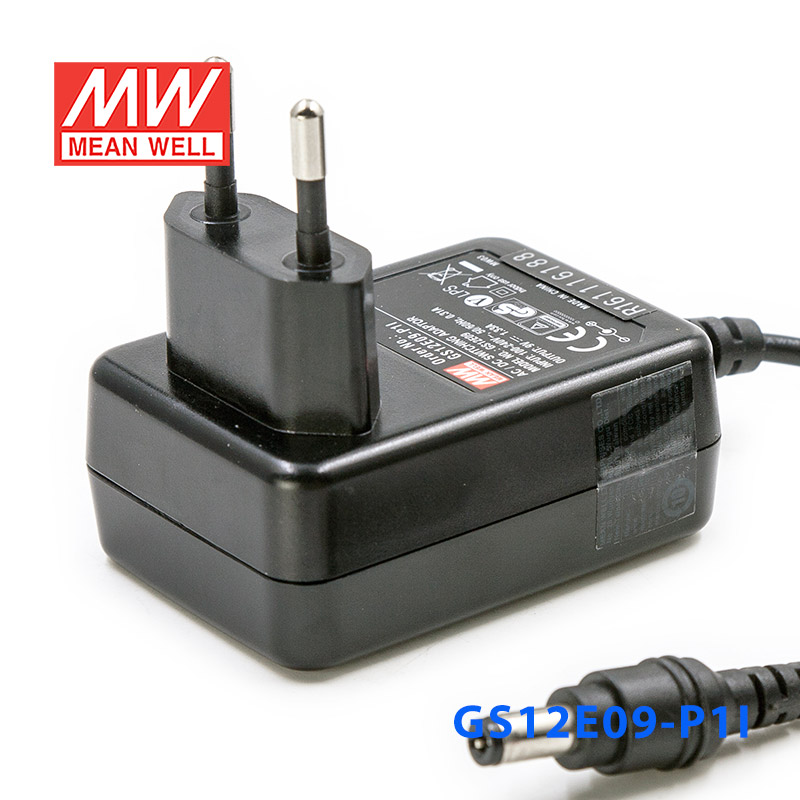

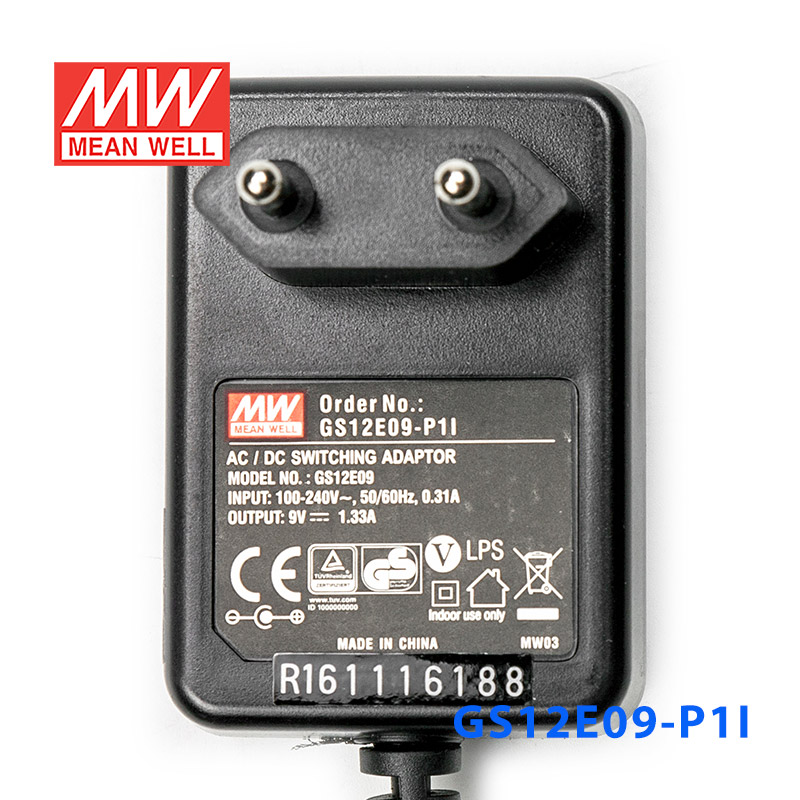

GS12E09-P1I 产品图 1
明纬 MEAN WELL
明纬官方正品3 年保修

GS12E09-P1I · 绿色能源 墙插电源适配器

欧式插头
输出电压
9 V DC
额定功率
10 W
输出电流
1.33 A
¥53.00含 13% 增值税
暂时缺货 · 上海仓 0 件可下单预订,我们会与您确认货期
缺货
预订
数量
关于 GS12E09-P1I,直接问工程师已带入当前型号,无需重复说明。
批量报价

也可在官方旗舰店购买
淘淘宝JD京东天猫
下载规格书·
明纬原厂授权分销商CBCEEMCTÜVERP可开 13% 增值税专票
满购包邮正品授权含 13% 增值税发票工程师选型支持
产品概述规格参数典型应用资料下载相关产品

产品概述

GS12E09-P1I 为该系列 9V 输出型号:额定电流 1.33A,额定功率 12W,典型效率 78.5%。

产品特点

  • 国际通用全范围交流输入
  • 空载功率消耗<0.3W
  • 能效等级V
  • 符合ErP step2
  • 2极欧式插头
  • Class II电源(无接地pin)
  • 保护种类:短路/过负载/过电压/过温度
  • 通过LPS(限功率电源)测试
  • 全封闭塑胶外壳
  • 2年质保

规格参数

GS12E09-P1I·参数摘自官方规格书(2018-01-15 版)下载规格书 PDF

输出

安规型号
GS12E09
直流电压
9V
额定电流
1.33A
电流范围
0 ~ 1.33A
额定功率
12W
纹波与噪声 (最大)注2
90mVp-p
电压精度注3
±4.0%
线性调整率注4
±1.0%
负载调整率注5
±4.0%
启动,上升,保持时间
500ms, 20ms, 30ms/230VAC 500ms, 20ms, 10ms/115VAC(满载时)

输入

电压范围
90 ~ 264VAC或135 ~ 370VDC
频率范围
47 ~ 63Hz
效率 (Typ.)
78.5%
交流电流
0.31A / 115VAC 0.16A / 230VAC
浪涌电流 (最大)
25A / 115VAC 45A / 230VAC(冷启动)
漏电流 (最大)
0.25mA / 240VAC

保护

过负载
>105%额定输出功率 保护模式:打嗝模式,负载异常条件移除后可自动恢复
过电压
额定输出电压的115%~135% 保护模式:二极管钳位
过温度注6
晶体内部接点温度超过140℃,启动过温度保护 保护模式:关闭输出电压,温度下降后自动恢复

环境

工作温度
0~+50˚C(请参考“减额曲线”)
工作湿度
20 ~ 90% RH,无冷凝
储存温度、湿度
-20 ~ +85℃, 10 ~ 95% RH
温度系数
±0.03% /˚C (0~40˚C)
耐振动
10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范
TUV EN60950-1, EAC TP TC 004认证通过
耐压
I/P-O/P:3KVAC
绝缘阻抗
I/P-O/P:100M Ohms / 500VDC / 25˚C / 70%RH
电磁兼容发射
符合EN55032, EN61204-3, EN61000-3-2,3, FCC part15 class B, EAC TP TC 020
电磁兼容抗扰度
符合EN61000-4-2,3,4,5,6,8,11, EN61204-3,A级轻工业标准, EAC TP TC 020

其它

MTBF
≥1414.6Khrs MIL-HDBK-217F (25˚C)
尺寸
65*47*26.5mm (L*W*H)
包装
0.15Kg ; 100pcs / 16Kg / CARTON

连接器

插头

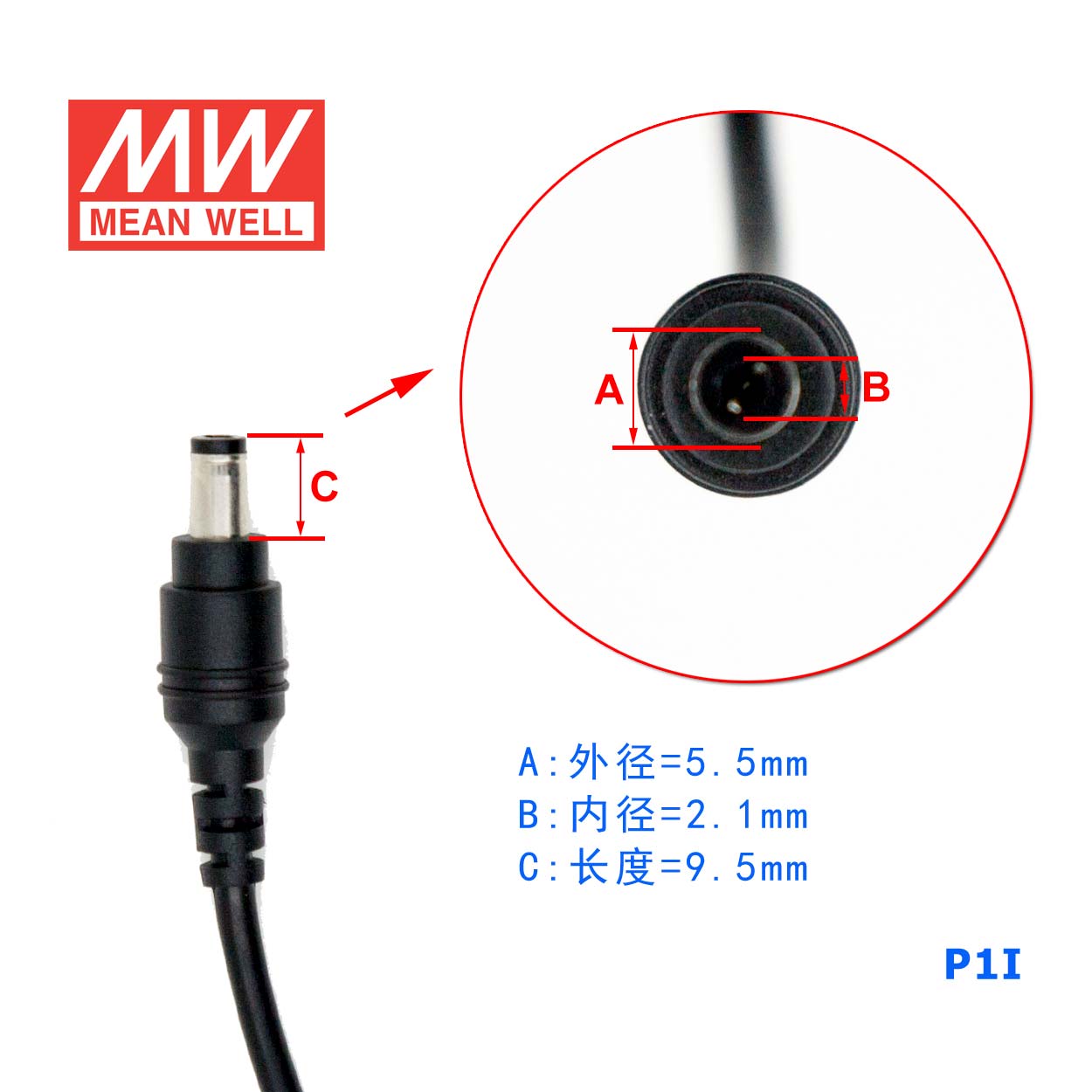

标准型:P1J: 2.1φ * 5.5φ *11mm,音叉型中心为正极; 其它型号可依客户需求订制
配线
标准型:UL1185 6ft (5V:4FT);其它型号可依客户需求订制
测试条件与备注6
  1. 如未特别说明,所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
  2. 纹波和噪声测量方法:使用一条12"双绞线,同时终端要并联0.1uf和47uf的电容,在20MHZ带宽下进行量测。
  3. 精度:包含设定误差、线性调整率和负载调整率。
  4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
  5. 负载调整率测量方法:从额定负载的10%~100%。
  6. 过温度保护是由控制IC (U1)的功能决定,IC的灵敏规格由供应商提供。

典型应用

■ 典型应用

  • IT设备 — 路由器、调制解调器、小型网络交换机、无线AP等。
  • 安防监控 — 监控摄像头、门禁系统、报警器等低功耗安防设备。
  • LED照明 — 小型LED灯条、LED显示屏驱动、装饰照明等。
  • 消费电子 — 智能家居设备、充电座、小型家电等。

资料下载

规格书1

GS12E09-P1I 规格书PDF下载

认证证书5

GS12-20-28E-2CU认证证书GS12-20-28E-2CU · 点击下载 ↓PDF下载
CB认证证书CB · 点击下载 ↓PDF下载
CE认证证书CE · 点击下载 ↓PDF下载
EMC认证证书EMC · 点击下载 ↓PDF下载
TÜV认证证书TÜV · 点击下载 ↓PDF下载

测试报告1

测试报告GS12X09-RPTPDF下载

您可能感兴趣

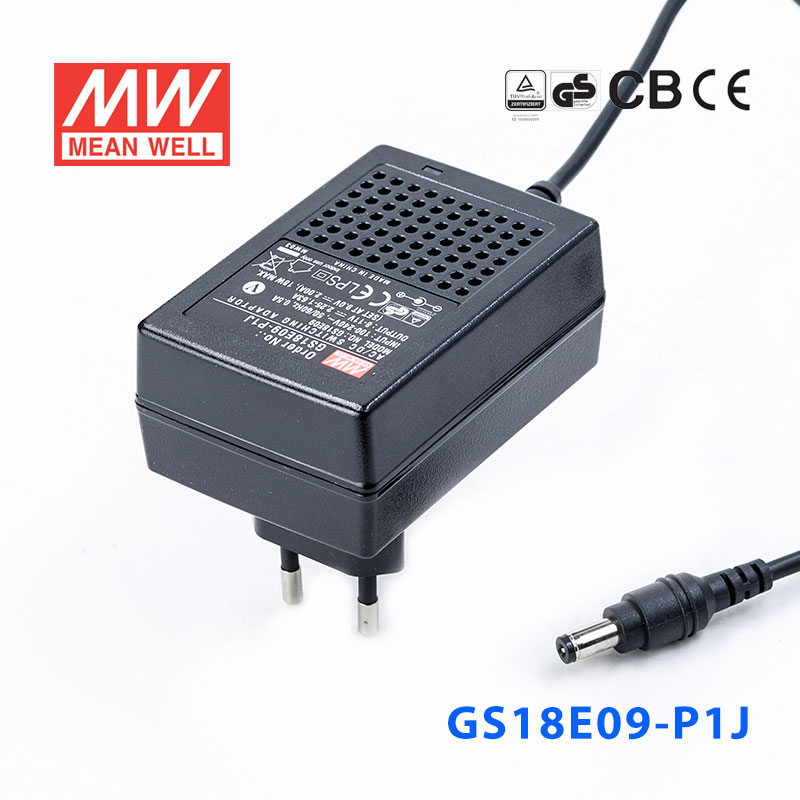

GS18E09-P1J GS18E09-P1J 18W 9V2A 输出绿色能源明纬墙插电源适配器(欧式插头)
GS18E09-P1J

GS18E09-P1J 18W 9V2A 输出绿色能源明纬墙插电源适配器(欧式插头)

■ 产品概述 明纬GS18E09-P1J是一款18W 9V2A输出的绿色能源墙插式电源适配器,采用欧式插头设计,专为全球市场打造。

电压
9V
功率
18W
CBCEERPEMC+1
库存充足
¥70.00

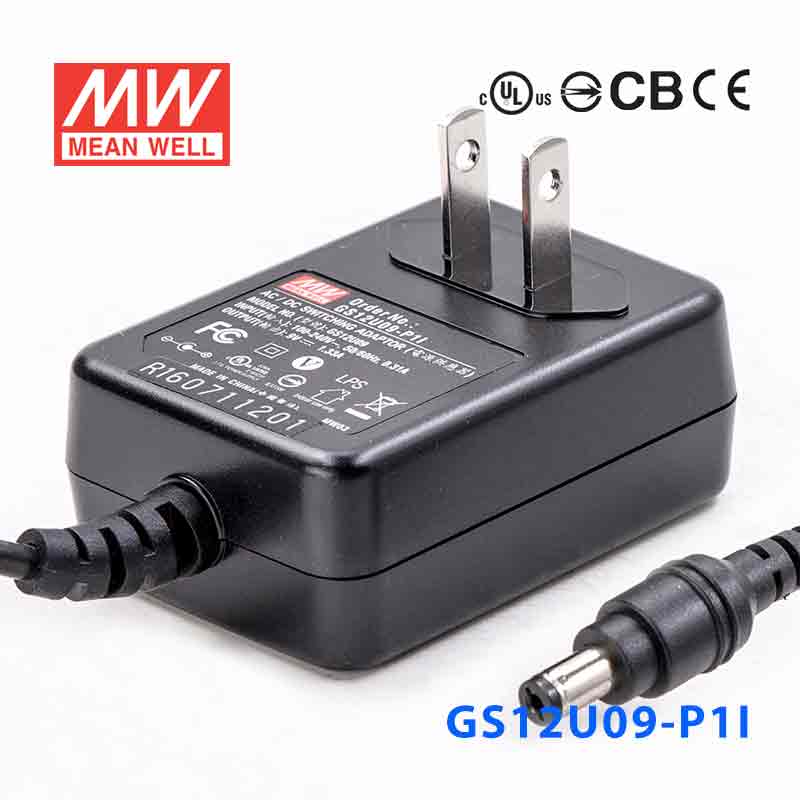

GS12U09-P1I GS12U09-P1I 12W 9V1.33A 输出绿色能源明纬墙插电源适配器(美式插头)
GS12U09-P1I

GS12U09-P1I 12W 9V1.33A 输出绿色能源明纬墙插电源适配器(美式插头)

■ 产品概述 明纬GS12U09-P1I是一款12W 9V1.

电压
9V
功率
12W
无货
¥53.00

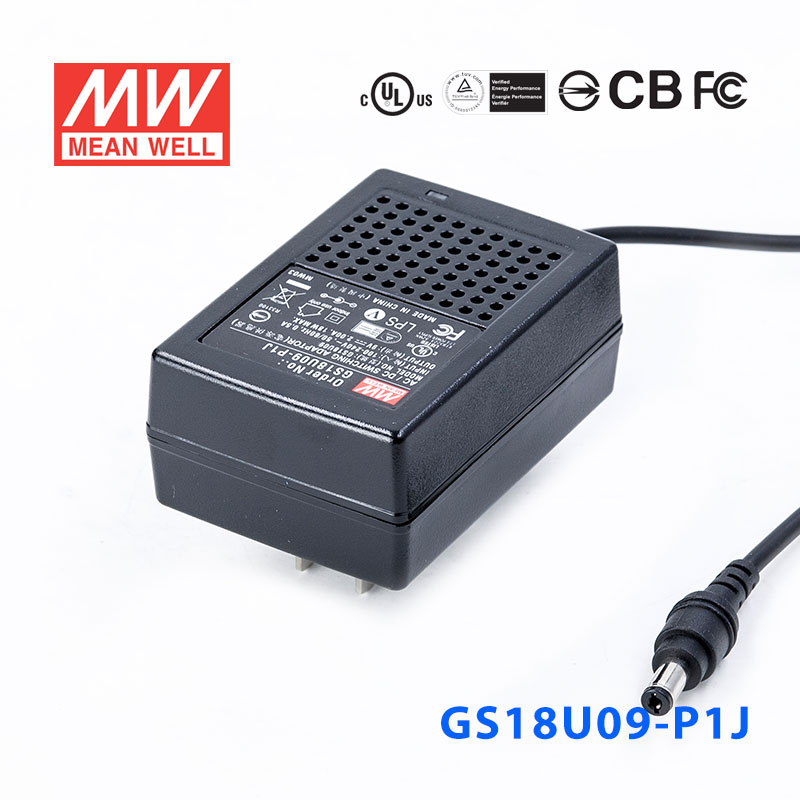

GS18U09-P1J GS18U09-P1J 18W 9V2A 输出绿色能源明纬墙插电源适配器(美式插头)
