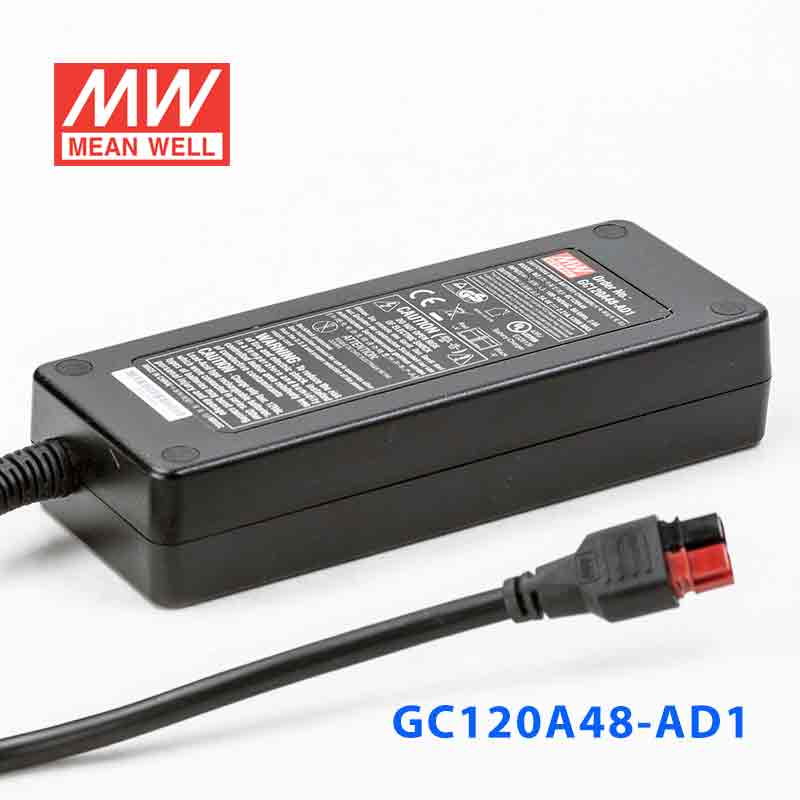

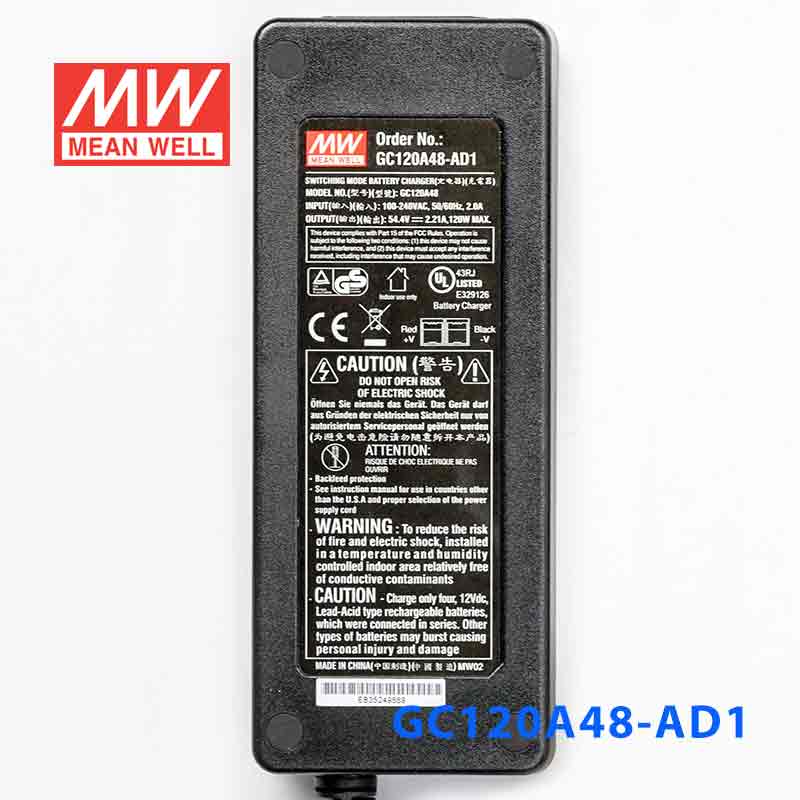

GC120A48-AD1 · 带充电功能的绿色节能适配器

Mean Well · Enclosed Switching Power Supply · 120.2W 54.4

输出电压: 54.4 V DC
额定功率: 120.2 W
输出电流: 2.21 A

¥228.00市场价 ¥296.40含 13% 增值税

选择型号 — GC120系列GC120A48-AD1

GC120A12-AD1102W · 13.6V · 7.5A GC120A12-R7B102W · 13.6V · 7.5A GC120A24-AD1120.2W · 27.2V · 4.42A GC120A24-R7B120.2W · 27.2V · 4.42A

GC120A48-AD1120.2W · 54.4V · 2.21A

GC120A48-R7B120.2W · 54.4V · 2.21A

现货无货

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 GC120A48-AD1，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC FCC TÜV可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

GC120A48-AD1 为该系列型号：额定功率 120.2W，典型效率 91%。

产品特点

可给铅酸蓄电池(加水式，胶体式和吸附玻璃纤维式)和锂电池(锂铁，锂猛)充电 (备注1)
2阶充电特性
国际通用全范围交流输入
具有主动式PFC功能，PF>0.97
空载消耗<0.5W

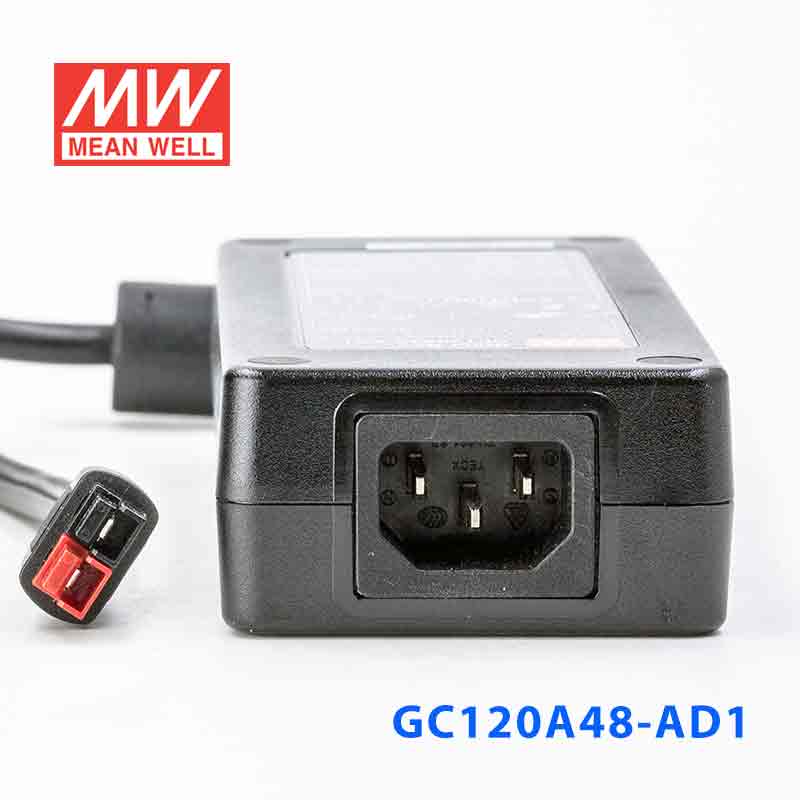

3极交流IEC320-C14输入接口
Class I电源(具有接地pin)
保护种类：短路/过负载/过电压/过温度
自然风冷
全封闭塑胶外壳

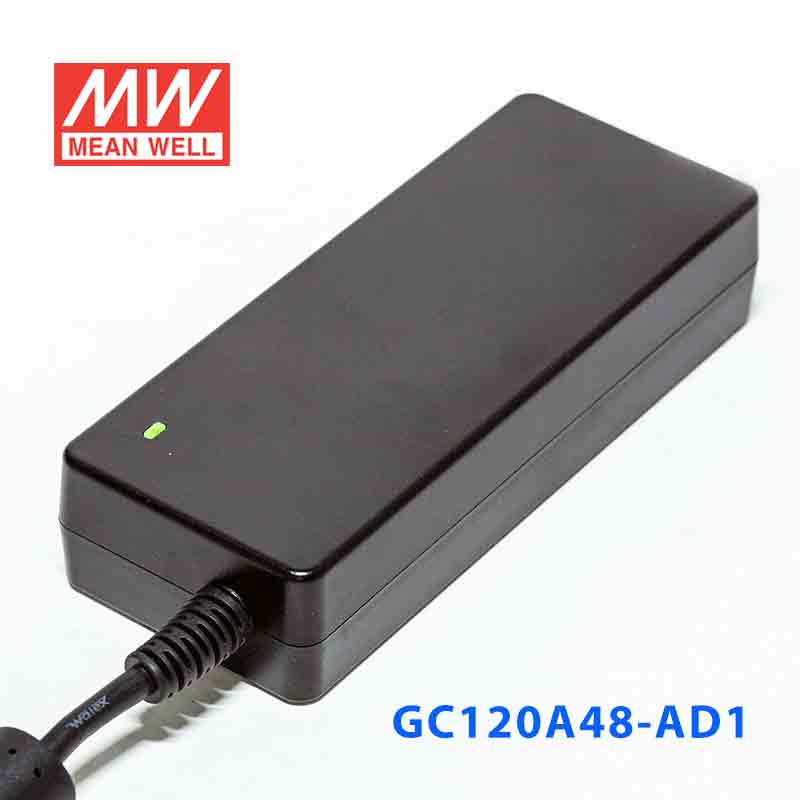

2色LED指示充电状态
认证：UL / PSE / TUV / EAC / CB / FCC / CE / UKCA
2年质保

规格参数

GC120A48-AD1参数摘自官方规格书（2025-03-28 版）下载规格书 PDF

输出

安规型号: GC120A48
直流电压(Typ.): 54.4V
推荐电池容量^注3: 10 ~ 35Ah
连续输出电流(Typ.): 2.21A
额定功率: 120.2W
LED指示: 充电中(CC) : 红浮充中(CV) : 绿

输入

电压范围^注4: 85 ~ 264VAC或120 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因数(Typ.): PF>0.97 / 230VAC PF>0.99 / 115VAC(满载时)
效率(Typ.): 91%
交流电流: 1.4A / 115VAC 0.7A / 230VAC
浪涌电流(最大): 70A / 230VAC
漏电流(最大): 0.75mA / 240VAC

保护

过负载^注5: 额定输出功率的90%~ 110% 保护模式:恒流限制，负载异常条件移除后可自动恢复
短路: 保护模式:打嗝模式，短路异常条件移除后可自动恢复
过电压: 59 ~ 69V 保护模式:关断输出电压，重启后恢复
过温度: 100℃±10℃(RTH2:在功率晶体管的散热器上检测) 保护模式:关断输出电压，重启后恢复

环境

工作温度: -30～+70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL1012 (仅GC120Axx-AD1), TUV BS EN/EN62368-1, PSE J62368-1,EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55032 class B, FCC PART 15 / CISPR22 class B, CAN ICES-3(B)/NMB-3(B), BS EN/EN61000-3-2,3, EAC TP TC 020
电磁兼容抗扰度^注6: 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035, 轻工业标准, EAC TP TC 020

其它

MTBF: 2707.9K hrs min. Telcordia SR-332 (Bellcore) ; 400.5K hrs min. MIL-HDBK-217F (25℃)
尺寸: 167*67*35mm (L*W*H)

连接器

插头: 祥见第2页 ; 其它型号可依客户需求订制
配线: 祥见第2页 ; 其它型号可依客户需求订制

测试条件与备注7

充电器规格可能需依电池规格而修订, 请与电池供货商和明纬接洽细节。
如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃ 70%RH 环境温度下进行量测。
这是明纬建议的范围，电池的最大充电电压限制请参照电池供应商意见。
低输入电压情况下需减额输出，具体请参照减额曲线图。
恒流操作范围是50~100%额定输出电压。
电源被视为系统内元件的一部分，需结合终端设备进行电磁兼容相关确认。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

■ 典型应用

电动工具充电 — 各类手持电动工具、园林工具的电池充电器。
便携式设备供电 — 笔记本电脑、平板电脑、便携式医疗设备等。
通信设备 — 无线路由器、网络交换机、VOIP电话等通信终端。
安防监控 — 监控摄像头、门禁系统、报警设备等安防产品。
LED照明驱动 — 中小型LED灯具、显示屏的稳定电源。
工业自动化 — 小型控制器、传感器、执行器等工业控制单元。
