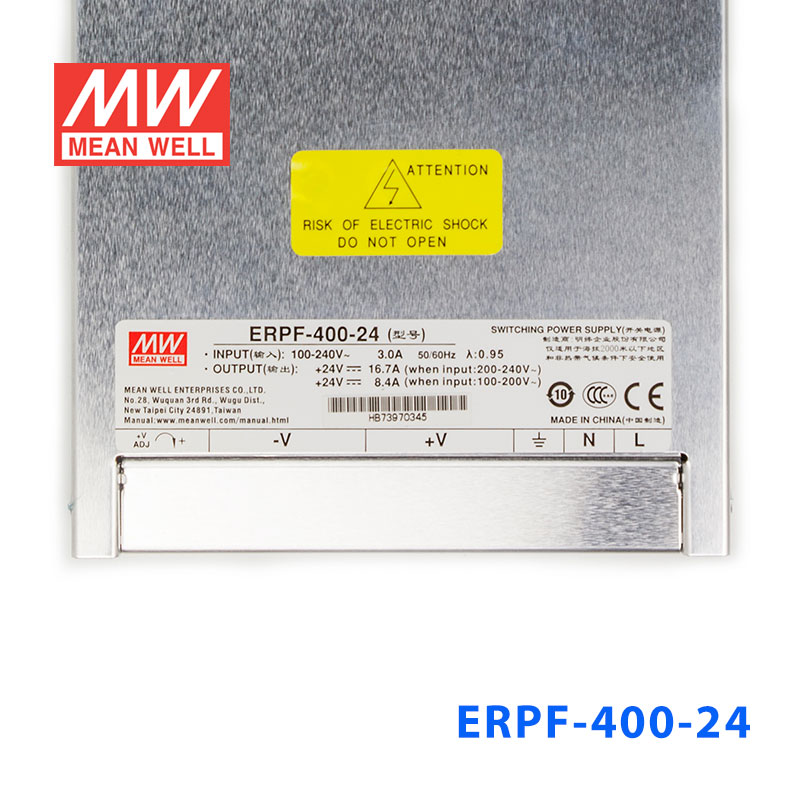

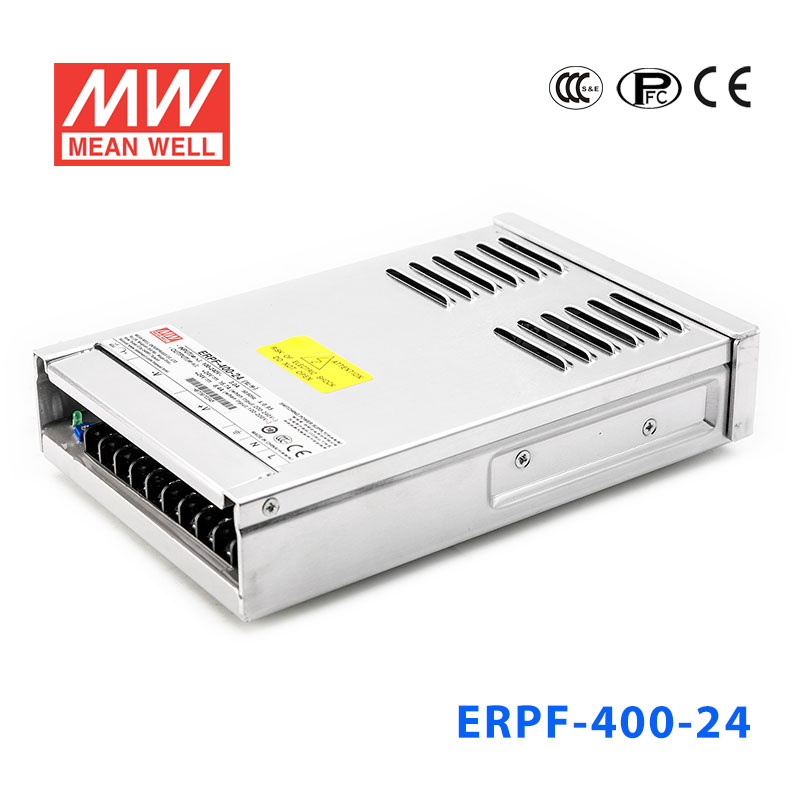

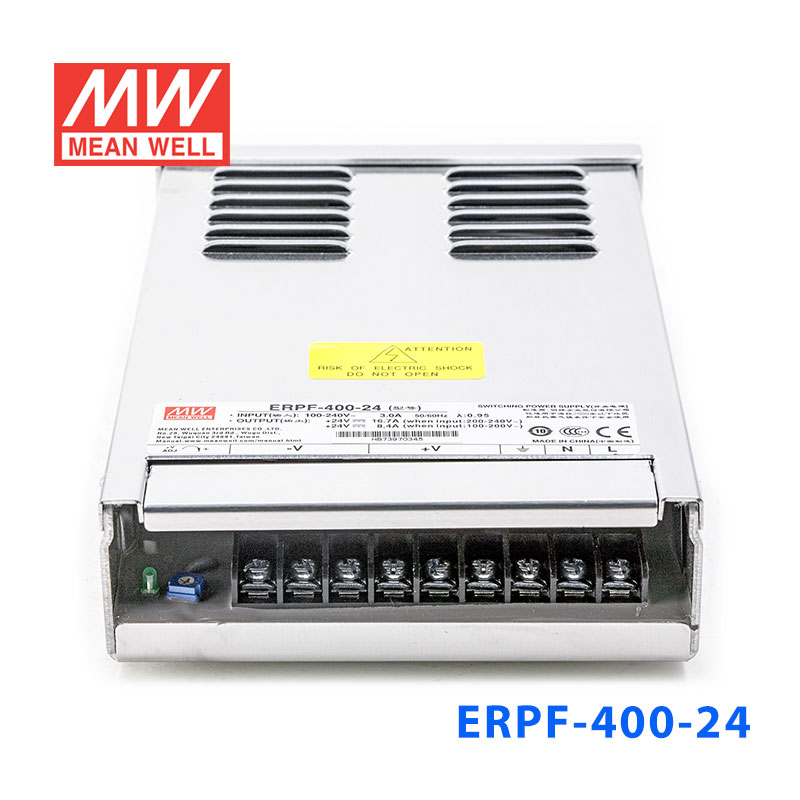

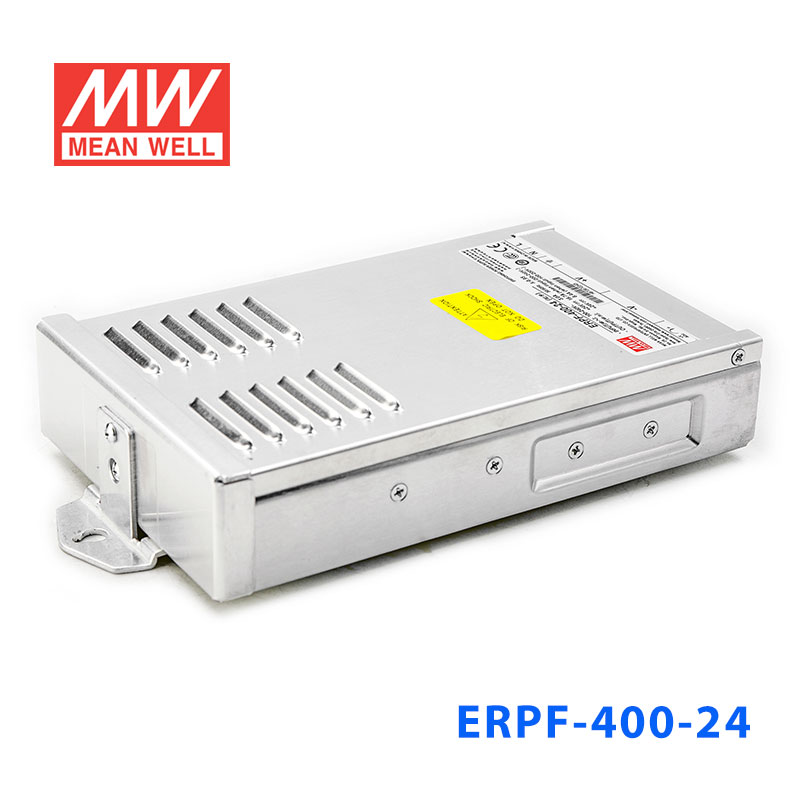

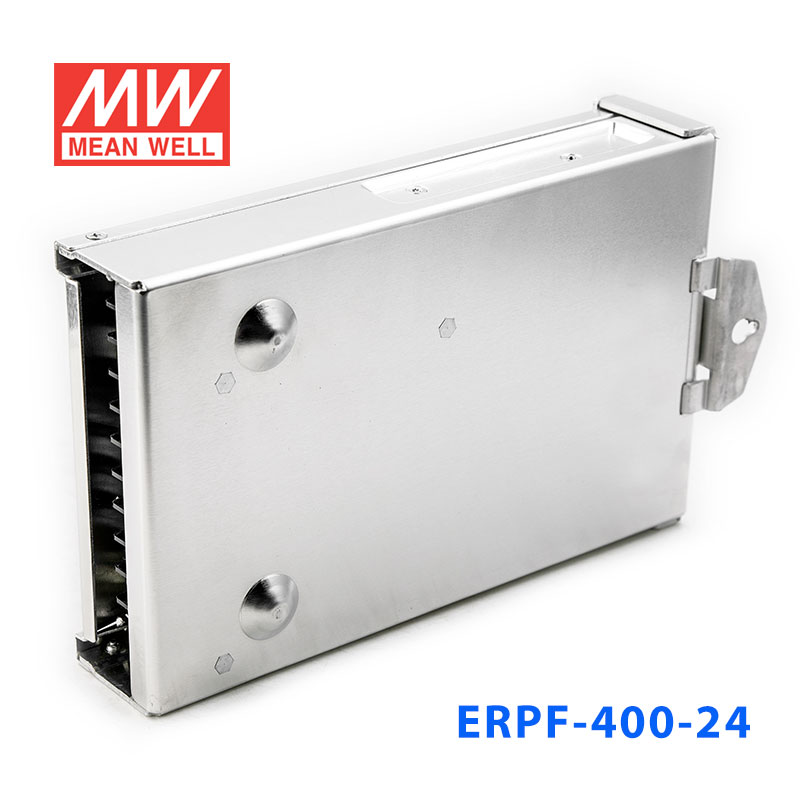

ERPF-400-24 · 单路输出封闭型带PFC功能开关电源

Mean Well · Enclosed Switching Power Supply · 400.8W 24

输出电压: 24 V DC
额定功率: 400.8 W
输出电流: 16.7 A

¥254.00含 13% 增值税

选择型号 — ERPF-400系列ERPF-400-24

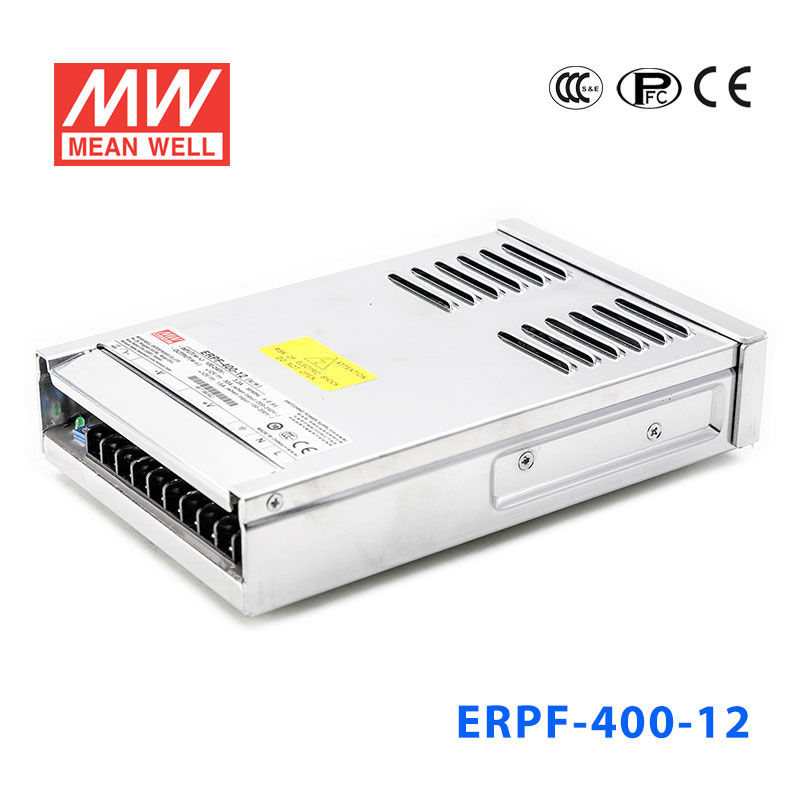

ERPF-400-12360W · 12V · 30A

ERPF-400-24400.8W · 24V · 16.7A

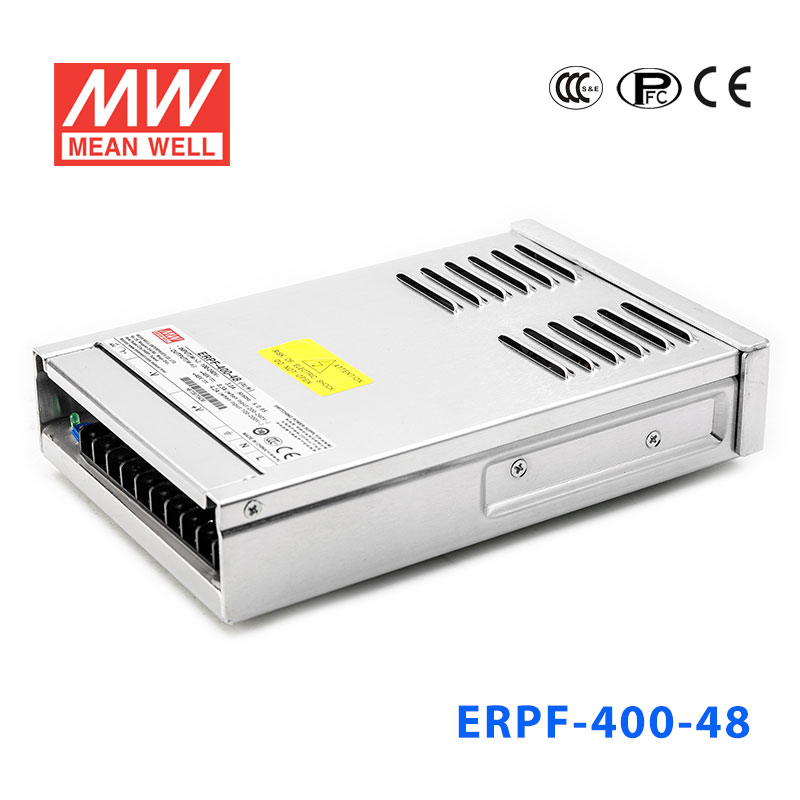

ERPF-400-48398.4W · 48V · 8.3A

现货

现货 · 上海仓 2685 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 ERPF-400-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CCC CE EAC BIS可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ERPF-400-24 为该系列 24V 输出型号：额定电流 16.7A，额定功率 400.8W，典型效率 90%。

ERPF-400系列是一款400W单组输出封闭型电源供应器，具有主动式PFC功能。采用铝制外壳，内部灌半胶以保护电子元件防雨防尘，并具有完整的保护功能。 ERPF-400适合于户外LED发光字幕，商业广告显示屏等应用。

产品特点

国际通用交流输入范围 (可承受300VAC浪涌输入5秒)
内置主动式PFC功能
效率高达 91%
灌半胶防雨设计
保护种类：短路/过负载/过电压/过温度
自然风冷
LED电源指示
低成本，高可靠度
100%满载老化测试
3年质保

规格参数

ERPF-400-24参数摘自官方规格书（2025-12-12 版）下载规格书 PDF

输出

直流电压: 24V
额定电流: 16.7A
电流范围^注5: 0 ~ 16.7A
额定功率: 400.8W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 21.6 ~ 26.4V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±0.5%
启动、上升时间: 2000ms, 100ms/230VAC; 3000ms, 100ms/115VAC (满载时)
保持时间(Typ.): 10ms/230VAC; 10ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
功率因素(Typ.): PF≧0.95/230VAC, PF≧0.98/115VAC
效率(Typ.): 90%
交流电流(Typ.): 2.5A/230VAC 3A/115VAC
浪涌电流(Typ.): 冷启动45A/115VAC, 90A/230VAC
漏电流: <1mA / 240VAC

保护

过负载: 额定输出功率的105%~ 135% 保护模式:恒流限制模式, 负载异常条件移除后可自动恢复
短路: 保护模式:恒流限制模式, 负载异常条件移除后可自动恢复
过电压: 27.6~ 32.4V 保护模式:关断输出电压，重启恢复
过温度: 关断输出电压, 温度下降后可自动恢复

环境

工作温度: -30 ~ +60℃(请参考“减额曲线”)
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -30 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.1%/℃(0 ~ 35℃)
耐振动: 10 ~ 500Hz, 3G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL 60950-1,IEC/BS EN/EN62368-1,GB 4943.1, EAC TP TC 004,IS13252(Part1)(仅12,24 ) 认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注6: 符合BS EN/EN55032 (CISPR32) class A, GB17625.1, GB/T 9254.1; BS EN/EN61000-3-2; BS EN/EN61000-3-3, EAC TP TC 020
电磁兼容抗扰度^注6: 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, 轻工业标准, EAC TP TC 020

其它

MTBF: 1981.2K hrs min. Telcordia SR-332 (Bellcore) 233.4Khrs min. MIL-HDBK-217F (25℃)
尺寸: 220.4*130*48mm (L*W*H)
包装: 1.1Kg; 9pcs / 11Kg / 0.63CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
请参考“静态特性曲线图”。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长450mm*宽450mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。 (在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf )

技术图纸

典型应用

LED 装饰/标识
LED 发光字幕
LED 显示屏
