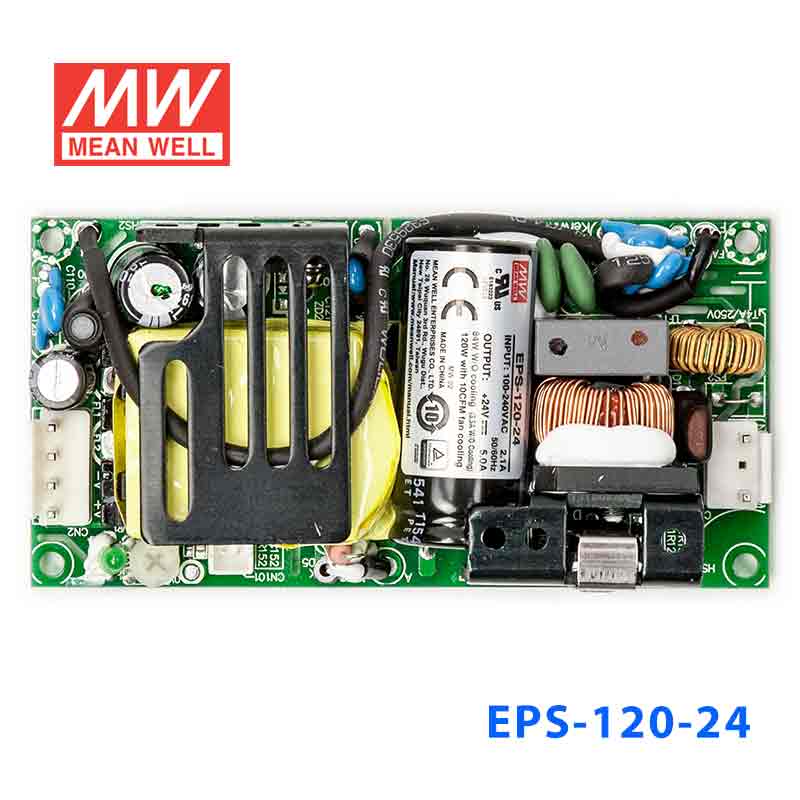

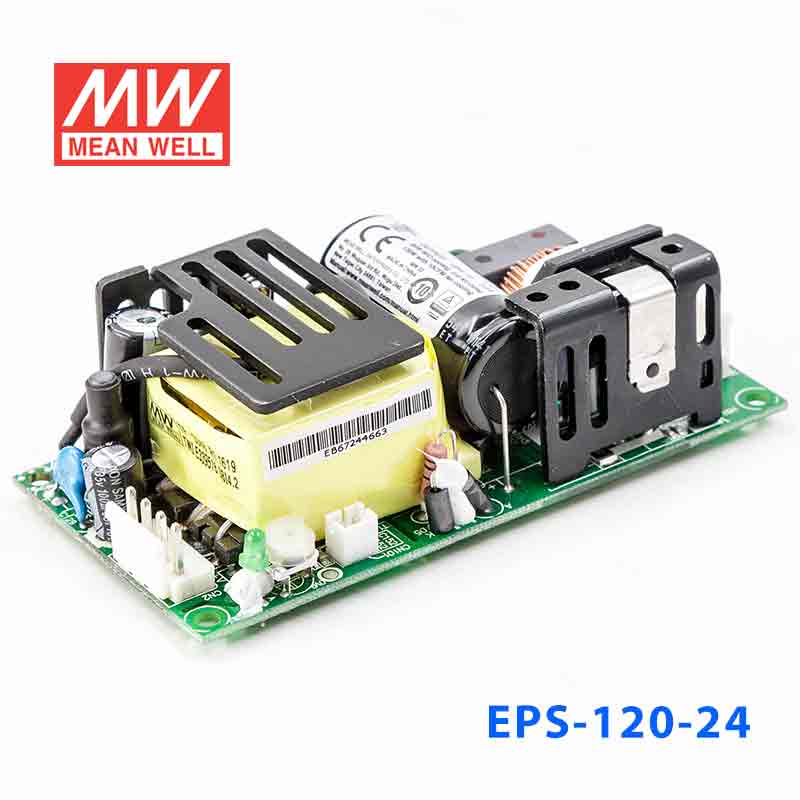

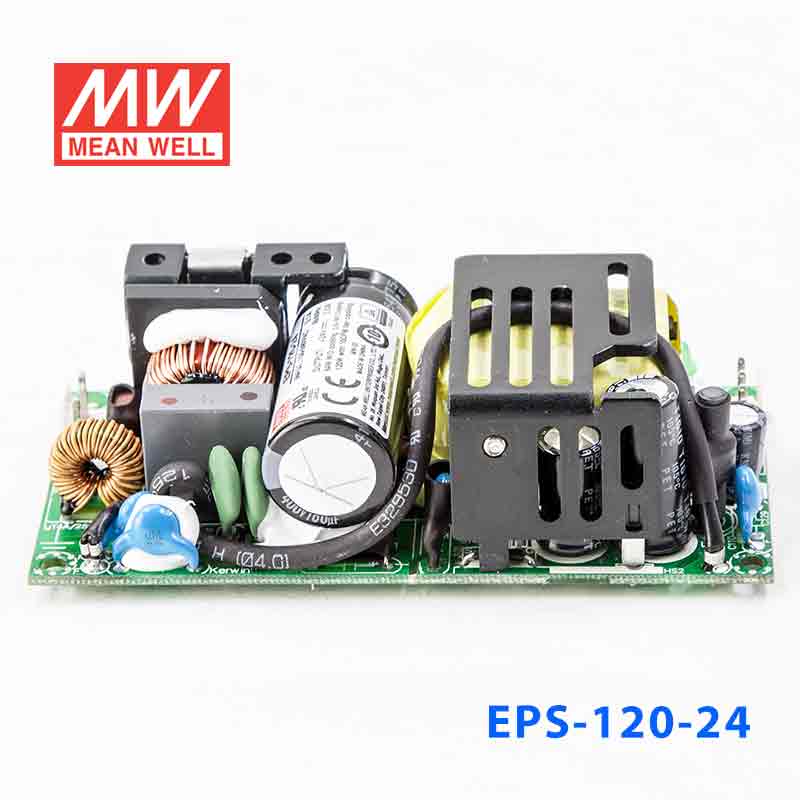

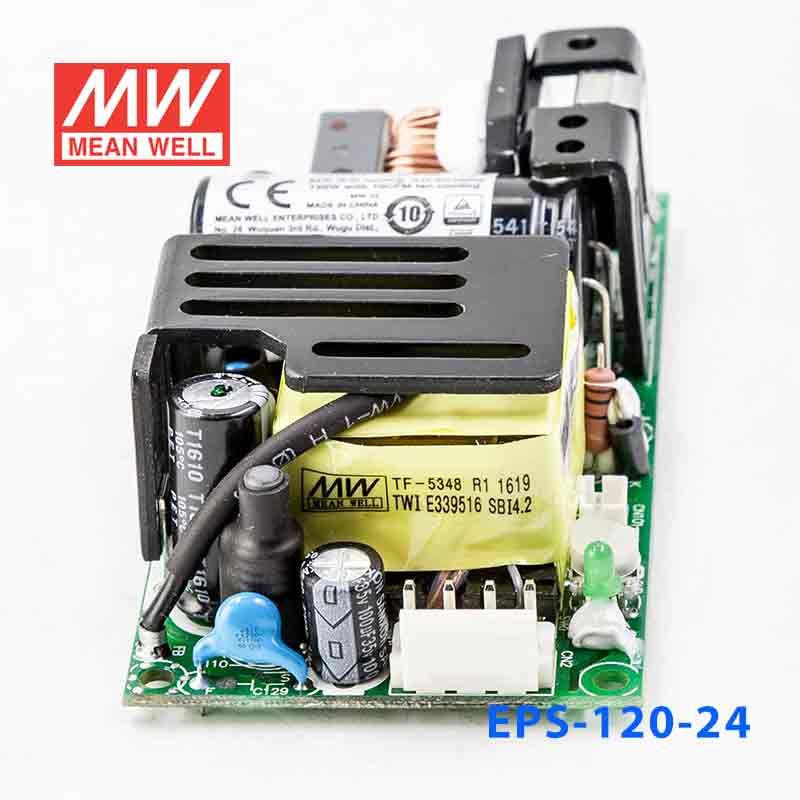

EPS-120-24 · 24V 单路输出裸板高效低空载损耗开关电源

Mean Well · Enclosed Switching Power Supply · 84W 24

输出电压: 24 V DC
额定功率: 84 W
输出电流: 3.5 A

¥99.00市场价 ¥140.40含 13% 增值税

选择型号 — EPS-120系列EPS-120-24

EPS-120-1284W · 12V · 7A EPS-120-1584W · 15V · 5.6A

EPS-120-2484W · 24V · 3.5A

EPS-120-2785W · 27V · 3.15A EPS-120-4884W · 48V · 1.75A

现货即将售罄无货

现货 · 上海仓 684 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 EPS-120-24，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CB CE EAC TÜV UL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

EPS-120-24 为该系列 24V 输出型号：典型效率 90%。

EPS-120系列是一款120W高可靠性绿色环保基板型工业用电源供应器，4"×2"封装，具有高功率密度，输入范围80~264VAC，整系列提供从12V到48V几种不同的输出电压。效率高达91%，低于0.3W的超低空载功耗，EPS-120可以用于ClassⅠ(有地线)和ClassⅡ(无地线)系统设计，具有完整的保护功能；符合国际安全标准，如： TUV BS EN/EN62368-1,UL62368-1 和 IEC62368-1 认证。对于各种工业产品应用，采用EPS-120系列是一种高性价比的电源方案。

产品特点

4"×2"小巧外形
国际通用全范围交流输入
电磁兼容不管ClassⅠ(有地线)还是ClassⅡ(无地线)结构都符合B级
空载消耗<0.3W
效率高达91%
保护种类：短路/过负载/过电压/过温度
84W时自然风冷，120W时用10CFM风扇风冷
内置12V/0.5A风扇辅助电源
LED指示电源启动
可在海拔5000米条件下操作
3年质保

规格参数

EPS-120-24参数摘自官方规格书（2026-03-31 版）下载规格书 PDF

输出

直流电压: 24V
电流 10CFM: 5A
电流自然风冷: 3.5A
额定功率 10CFM: 120W
额定功率自然风冷: 84W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围: 22.8~25.2V
电压精度^注3: ±1.0%
线性调整率: ±0.5%
负载调整率: ±1.0%
启动、上升时间: 500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 10ms/115VAC (满载时)

输入

电压范围^注4: 80 ~ 264VAC 113 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 90%
交流电流(Typ.): 2.1A/115VAC 1.2A/230VAC
浪涌电流(Typ.): 冷启动30A/115VAC 60A/230VAC
漏电流(最大): <0.75mA / 240VAC

保护

过负载: 额定输出功率的115~150% 保护模式:打嗝模式，负载异常条件移除后可自动恢复
过电压: 26.4 ~ 31.2V 保护模式:关断输出，电源重启后可恢复正常输出
过温度: 保护模式:关断输出，电源重启后可恢复正常输出

功能

风扇辅助电源: 12V@0.5A给风扇供电; 在主输出40%额定负载(10CFM)前提下，电压精度为 -15% ~ +10%

环境

工作温度: -30 ~ +70℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +85℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0 ~ 50℃)
操作海拔高度^注6: 5000米
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z各60分钟

安规和电磁兼容

安全规范: UL62368-1, TUV BS EN/EN62368-1, IEC62368-1 ,CCC GB4943.1, EAC TP TC 004认证通过
耐压: I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
绝缘阻抗: I/P-O/P, I/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射^注5: 符合 BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,GB9254.1 Class B, GB17625 Class A,EAC TP TC 020
电磁兼容抗扰度^注5: 符合 BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, A级重工业标准, EAC TP TC 020

其它

MTBF: 3746.9K hrs min. Telcordia SR-332 (Bellcore) ; 491.2K hrs min. MIL-HDBK-217F (25℃)
尺寸: 101.6*50.8*29mm (L*W*H)
包装: 0.15Kg; 72pcs/11.8Kg/0.82CUFT

测试条件与备注6

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1μF和47μF的电容，在20MHz带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照减额曲线图。
电源应视为系统内元件的一部分，所有的EMC测试都将测试样品安装在一个厚度1mm，长360mm*宽360mm的金属铁板上测试。电源需结合终端设备进行电磁兼容相关确认。有关EMC测试操作指导，请参阅“组件电源供应器的EMI测试”。(在明纬网站https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf)
当海拔高度超过2000米(6500英尺)时，无风扇机型环境温度依每3.5℃/1000m比例下降，有风扇机型环境温度依每5℃/1000m比例下降。

技术图纸

典型应用

工业电子设备
工业控制系统
机械和电气设备
电子仪器，设备和装置
