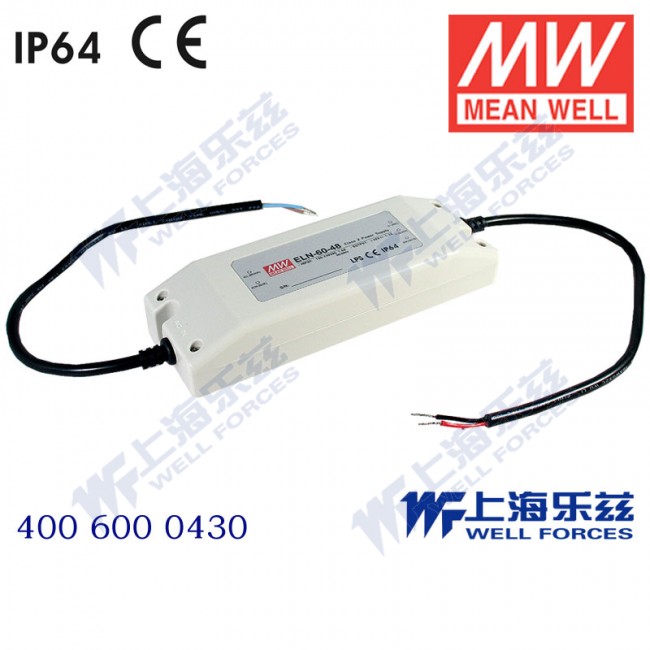

ELN-60-24P · 可调恒压+恒流IP64防水塑壳脉宽调光LED电源

Mean Well · Enclosed Switching Power Supply · 60W 24

输出电压: 24 V DC
额定功率: 60 W
输出电流: 2.5 A

¥134.00市场价 ¥174.20含 13% 增值税

暂时缺货 · 上海仓 0 件可下单预订，我们会与您确认货期

缺货
预订

数量

关于 ELN-60-24P，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CEEACENECFCCUL可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELN-60-24P 为该系列 24V 输出型号：额定电流 2.5A，额定功率 60W，典型效率 87%。

产品特点

国际通用交流输入范围
保护种类：短路/过电流/过电压
自然风冷
内置可调OCP值的恒电流限制电路
可选的调光功能：1~10VDC(D型)或PWM(P型)控制
IP64等级全防护型塑胶外壳
ClassⅡ电源，无FG
Class 2电源
通过LPS(限功率电源)测试
适用于LED照明和电子字幕屏等应用(备注9)
100%满载老化测试
低成本，高可靠性
2年质保

规格参数

ELN-60-24P参数摘自官方规格书（2017-07-14 版）下载规格书 PDF

输出

直流电压: 24V
LED工作电压^注8: 12 ~ 24V
额定电流: 2.5A
电流范围: 0 ~ 2.5A
额定功率: 60W
纹波与噪声(最大)^注2: 150mVp-p
电压调整范围^注7: 21.6 ~ 26.4V 可以通过内部电位器SVR1调整
电流调整范围^注7: -25% ~ 3%,可通过内部电位器SVR2调整
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: 500ms, 30ms / 230VAC 1500ms, 30ms / 115VAC(满载时)
保持时间: 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 87%
交流电流(Typ.): 1.2A/115VAC 0.7A/230VAC
浪涌电流(Typ.): 冷启动60A(在50% Ipeak下测试twidth=600μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置3台 (B型断路器) / 5台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电流: 95 ~ 110% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 28 ~ 32V 保护模式:关闭输出电压，重启后恢复

功能

调光控制 (可选): 1 ~ 10VDC 或PWM 信号 : 100Hz ~ 3KHz

环境

工作温度: -20～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL1310, CAN/CSA C22.2 No. 223-M91(除48V外), IP64认证通过; 设计参照TUV EN60950-1
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
电磁兼容发射: 符合EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准

其它

MTBF: ≥603Khrs. MIL-HDBK-217F (25℃)

测试条件与备注9

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
启动时间是在冷机启动状态下测得，连续开关机可能使启动时间延长。
输出电压可通过PCB上的SVR1来调整；恒电流限制值可通过PCB上的SVR2来调整。
上述输出电压范围，为恒电流工作区域,该区域适合LED的相关应用。
此电源可能不适合在欧洲各国的照明应用，具体请与当地官方部门确认。

典型应用

■ 典型应用

LED照明 — 室内外LED灯具、LED面板灯、LED筒灯、LED射灯等。
LED显示屏 — 各种尺寸的LED电子广告牌、信息显示屏供电。
景观亮化 — 城市景观照明、建筑外墙亮化、园林照明系统。
商业照明 — 商店、超市、酒店、餐厅等场所的商业照明系统。
