明纬 MEAN WELL · ELN SERIES 系列

明纬官方正品ELN SERIES 系列3 年保修

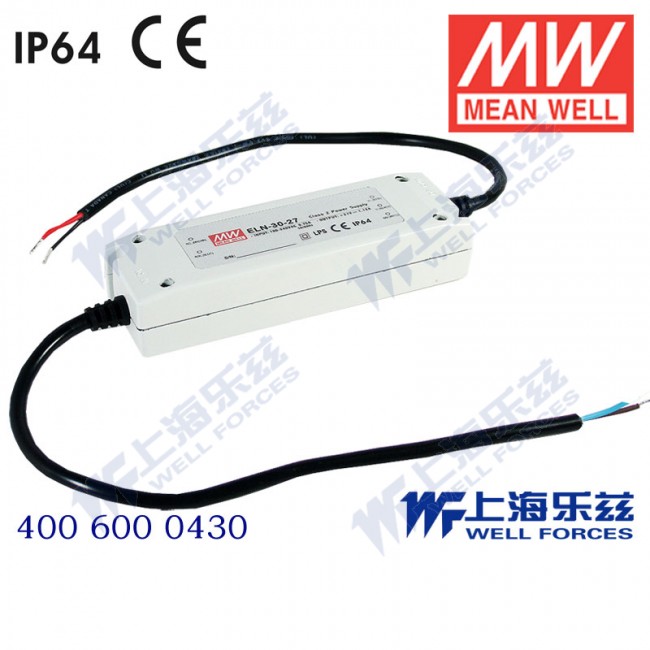

ELN-30-15 · 可调恒压+恒流牌IP64防水塑壳LED照明电源

Mean Well · Enclosed Switching Power Supply · 30W 15

输出电压: 15 V DC
额定功率: 30 W
输出电流: 2 A

¥109.00市场价 ¥141.70含 13% 增值税

现货 · 上海仓 196 件下单后当天备货，工作日 16:00 前付款当日发出

1–3 天
发货

数量

关于 ELN-30-15，直接问工程师已带入当前型号，无需重复说明。

批量报价

也可在官方旗舰店购买

淘宝京东天猫

下载规格书·

明纬原厂授权分销商CE可开 13% 增值税专票

满购包邮正品授权含 13% 增值税发票工程师选型支持

产品概述

ELN-30-15 为该系列 15V 输出型号：额定电流 2A，额定功率 30W，典型效率 82%。

产品特点

国际通用交流输入范围
保护种类：短路/过电流/过电压
自然风冷
内置可调OCP型恒流限制电路
可选的调光功能：1.1~10VDC (D型)或 PWM(P型)控制型
IP64等级全防护型塑胶外壳
Class II 电源，无FG
Class 2电源
通过LPS(限功率电源)测试
适用于LED照明和电子字幕屏等应用(备注8)
100%满载老化测试
低成本
2年质保

规格参数

ELN-30-15参数摘自官方规格书（2017-07-14 版）下载规格书 PDF

输出

直流电压: 15V
LED工作电压^注7: 3 ~ 15V
额定电流: 2A
电流范围: 0 ~ 2A
额定功率: 30W
纹波与噪声 (最大)^注2: 120mVp-p
电压调整范围: 13.5 ~ 16.5V 可通过内部电位器SVR1调整
电流调整范围: -25% ~ 3%. 可通过内部电位器SVR2调整
电压精度^注3: ±5.0%
线性调整率: ±1.0%
负载调整率: ±2.0%
启动、上升时间^注6: 500ms, 80ms / 230VAC 1000ms, 80ms / 115VAC(满载时)
保持时间(Typ.): 50ms/230VAC 16ms/115VAC(满载时)

输入

电压范围^注4: 90 ~ 264VAC 127 ~ 370VDC
频率范围: 47 ~ 63Hz
效率(Typ.): 82%
交流电流(Typ.): 0.75A/115VAC 0.48A/230VAC
浪涌电流(Typ.): 冷启动55A(在50% Ipeak下测试twidth=465μs)/230VAC
16A断路器可配置同型号电源供应器之数量: 于230VAC时, 可配置4台 (B型断路器) / 8台 (C型断路器)
漏电流: 0.25mA / 240VAC

保护

过电流: 95 ~ 110% 保护模式:恒电流限制，负载异常条件移除后可自动恢复
过电压: 17.5 ~ 21V 保护模式:关闭输出电压，重启后恢复

功能

调光控制 (可选): 1.1 ~ 10VDC 或PWM信号： 100Hz~3KHz

环境

工作温度: -20～+60℃ (请参考"减额曲线")
工作湿度: 20 ~ 90% RH,无冷凝
储存温度、湿度: -40 ~ +80℃, 10 ~ 95% RH
温度系数: ±0.03%/℃ (0～50℃)
耐振动: 10 ~ 500Hz, 2G 10分钟/周期, X、Y、Z轴各60分钟

安规和电磁兼容

安全规范: UL1310, CAN/CSA C22.2 No. 223-M91(除48V外), IP64认证通过; 设计参照TUV EN60950-1
耐压: I/P-O/P:3KVAC
绝缘阻抗: I/P-O/P:>100M Ohms/500VDC / 25℃/ 70%RH
电磁兼容发射: 符合EN55032 (CISPR32) Class B, EN61000-3-2 Class A, EN61000-3-3
电磁兼容抗扰度: 符合EN61000-4-2,3,4,5,6,8,11, EN55024, A级轻工业标准

其它

MTBF: ≥628.3Khrs . MIL-HDBK-217F (25℃)
尺寸: 145*47*30mm (L*W*H)
包装: 0.26Kg; 60pcs/16.6Kg/1.25CUFT

测试条件与备注8

如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
精度：包含设定误差、线性调整率和负载调整率。
低输入电压情况下需减额输出，具体请参照静态特性曲线图。
电源被视为一个元件与终端设备结合使用，因为EMC受整套装置的影响，终端设备制造商需对整套装置重新进行EMC确认。
启动时间是在冷机启动状态下测得，快速频繁的开关机可能使启动时间变长。
上述输出电压范围,为定电流工作区域,该区域适合于LED的相关应用。
此电源可能不适合在欧洲各国的照明应用，具体请与当地官方部门确认。

典型应用

■ 典型应用

LED照明 — 室内外LED灯具、LED面板灯、筒灯、射灯等。
LED电子广告牌 — 各种尺寸的LED显示屏、广告灯箱、标识牌。
景观亮化 — 园林景观照明、建筑外墙亮化、喷泉灯光系统。
商业照明 — 商场、超市、酒店、办公室等场所的照明系统。
工业控制 — 需要稳定15V电源的工业自动化设备、控制系统。

资料下载

规格书1

ELN-30-15 规格书PDF下载
